消防器材装备介绍大全.ppt

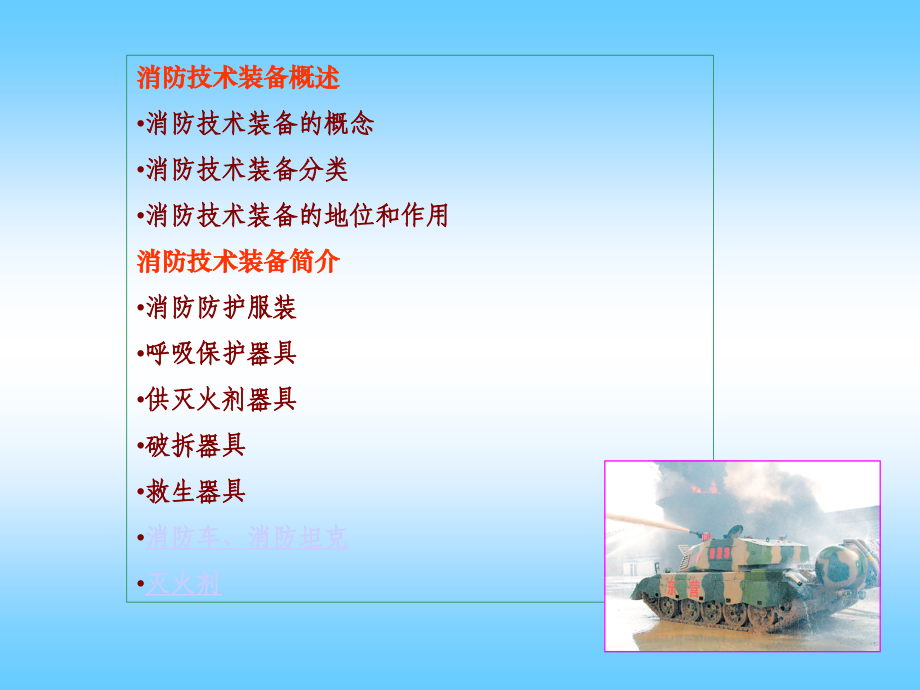

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,广东公安消防总队教导大队 冯力群,消防,装备,技术,消防技术装备概述,消防技术装备的概念,消防技术装备分类,消防技术装备的地位和作用,消防技术装备简介,消防防护服装,呼吸保护器具,供灭火剂器具,破拆器具,救生器具,消防车、消防坦克,灭火剂,消防技术装备,概述,一、消防技术装备的概念,灭火器材和设备,抢险救援器材,消防员防护器具,灭火剂,三、消防技术装备分类,1,、,精良的消防技术装备是决定灭火战斗成功与否的重要因素,四、,消防技术装备的地位和作用,国内外多起火灾扑救战例证明，对日益复杂的大型火灾，传统的人海战术、车海战术已不在适应了。现代火灾需要现代消防装备，甚至需要有高技术含量的特种装备、智能装备。,消防技术装备直接制约或决定着灭火时采用的战术的方式以及施行战术的结果。进而使灭火成败的因素,-,人的智力和体力的发挥，更大程度地依赖于消防装备。,2,、,消防,技术装备的先进程度，是消防的窗口，体现一个国家和地区经济实力和科技实力。,消防技术装备,概述,消防技术装备,简介,一、消防防护服装,消防员个人防护服装主要指避免消防队员受到高温、毒品及其他有害环境伤害的服装、头盔、靴帽、眼镜等,可分为普通防护服和特种防护服。,消防防护服装,（一）普通防护服,普通防护服主要包括,(,灭火防护服,),消防战斗服、抢险救援服。,1,、消防战斗服：消防战斗服是保护消防员在一般火场上灭火时，免受高温、蒸气、热水、热质点以及其他危险品伤害的服装，具有阻燃、防水、保暖等功能。消防战斗服可分为八五型、九四型、九七型和新型消防战斗服。目前消防部队广泛使用的为九四型和九七型消防战斗服。,消防防护服装,2,、配套器具,（,1,）消防头盔,消防头盔主要用来保护消防员的头部免受掉落物砸击和辐射热危害，具有防震、防水、防热辐射、防酸碱化学药品等性能。其结构由帽壳、佩带装置及附件组成。,（,2,）消防靴,消防靴是用来保护消防员脚和下肢的，要求有防水、防刺、防寒、防化学药品及绝缘等性能。,消防靴有普通消防靴、消防皮靴和长统隔热胶靴三种。制作消防靴的材料有氯丁橡胶和丁基橡胶，具有隔热、防酸碱、防化学毒品等功能。金属部件保护脚趾、脚掌、防砸伤、刺穿。,（,3,）消防手套,消防手套有防水手套、防火隔热手套，防割耐火手套等。用凯夫拉纤维长丝制成的手套，其断裂强度比钢材高,5,倍，可耐,500,高温，可以从火场抓住高温燃烧物，耐酸、耐碱、耐油及其他化学品。,消防防护服装,消防防护服装,（二）特种防护服,1,、简易防化服,简易防化服适用于短时间轻度污染场所，可以防止液态化学品喷射污染和粉尘污染。,简易防化服由拉伸性极强的高强度聚乙烯制成，厚度,150,微米。,2,、隔热服,隔热服用于热辐射场所的全身防护，具备耐高温、防热辐射、质轻、防水等性能。隔热服的防辐射温度,800,，可以临近火场高温区作业。,隔热服的材质为铝箔复合阻燃织物，其结构可分为头罩、上衣、背带裤、手套、护脚。,3,、避火服,避火服用于石油化工厂、油库、飞机等火灾时，接近火源进行扑救，具有防止热辐射、耐老化和防水等性能，并可短时间进入火焰中。,消防防护服装,4,、内置式重型防化服,内置式重型防化服用于当化学物品对眼睛、呼吸道及表皮有直接腐蚀性危害时使用。,内置式重型防化服由高质量的涂层织物制成，抗所有的芳香烃、卤代烷、酸、植物油及动物油。双层缝纫，拉锁由氯丁橡胶粘合，完全密封。,5,、封闭式防化服,封闭式防化服用于放射性污染、军事毒剂、生化组合毒剂和化学事故现场防护。,消防防护服装,消防技术装备,简介,二、呼吸保护器具,在有浓烟、毒气、刺激性气体或严重缺氧的火灾现场，呼吸保护器具对于顺利地完成火情侦察、救人及灭火等任务具有重要的意义。,呼吸保护器具,目前我国消防部队配备使用的呼吸保护器主要有,过滤式防毒面具、氧气呼吸器、空气呼吸器,等三种。,空气呼吸器，空气气源经济方便，呼吸阻力小，空气新鲜，流量充足，呼吸舒畅，佩戴舒适，大多数人都能适应；操作使用和维护保养简便；视野开阔，传声较好，不易发生事故，安全性好；尤其是正压式空气呼吸器，面罩内始终保持正压，毒气不易进入面罩，使用更加安全。,呼吸保护器具,过滤式防毒面具，结构简单、重量轻、携带使用方便，对佩戴者有一定的呼吸保护作用。其不足之处是，使用时外界的一氧化碳浓度不能大于,2,，氧气浓度不能低于,18,；且呼吸阻力大；一种滤毒罐只能过滤一种或几种毒气，其选择性强。因此，在火场环境中遇到一氧化碳浓度高、烟雾浓重、严重缺氧或不能正确判断火场中毒气成份时，其使用安全性就存在一定的问题。,呼吸保护器具,氧气呼吸器使用范围较为广泛，因气源系纯氧，故气瓶体积小，重量轻，便于携带，且有效使用时间长。其不足之处是：这种呼吸器结构复杂，维修保养技术要求高；部分人员对高浓度氧,(,含量大于,21,),呼吸适应性差；泄漏氧气有助燃作用，安全性差；再生后的氧气温度高，使用受到环境温度限制，一般不超过,60,；氧气来源不易，成本高。,三、供灭火剂器具,消防技术装备,简介,供灭火剂器具是将灭火剂从灭火剂源按一定的流形喷洒向火场的消防器材装备。主要包括供水器具、供泡沫器具与供干粉器具。,供水器具,3,、射水器具,射水器具是把水按需要的形状有效地喷射到燃烧物上的灭火器具，包括消防水枪、带架水枪和水炮。,消防水枪,（,1,）直流水枪：,（,2,）喷雾水枪：,（,3,）两用水枪：直流,+,开花,/,喷雾,（,4,）多用水枪：直流,+,开花,+,喷雾,直流水枪,用途：,适用于远距离扑救一般固体物质火灾、冷却装置、储罐。,结构特点：,直流水枪由枪筒和喷嘴所组成。枪管一般用圆锥管制作，有的枪管还装有导流片，以消除水的横向流动和旋转流动，枪管的作用是整流和增速。喷嘴一般采用具有出口断面方向收敛的锥体形状,。,使用方法,(1),操作直流水枪射水时，考虑反作用力影响。,(2),使用开关水枪时，开关动作应缓慢进行，以免产生水锤现象，造成水带破裂或影响消防员安全。,(3),火场上水枪数量的确定，应根据燃烧物状况和种类及水枪可控制面积及周长来决定。例如，一支,19mm,口径的水枪，工作压力为,0.35MPa,时，可控制燃烧面积为,30,50m,2,，能控制的燃烧周长为,8,16m,。,直流水枪,喷雾水枪是一种喷射雾状水流的消防水枪。对建筑物室内火灾具有很强的灭火能力。同时，还可用于扑救带电设备火灾、可燃粉尘火灾及部分油品火灾等。,喷雾水枪,喷雾水枪,按结构型式分为：,离心旋涡式喷雾水枪,机械撞击式喷雾水枪,簧片式喷雾水枪,型号,进水口直径（,mm,）,工作压力,（,MPa,）,额定流量,（,l/min,）,射程,（,m,）,喷射角,（,m,）,型式,QW48,65,0.2-0.7,315-900,14,80,离心,QWP50,50,0.35-0.7,360,18,3.5m,簧片式,QWP65,65,0.35-0.7,540,22,4.5m,喷雾水枪,雾化角的选择,利用雾状射流扑救一般火灾时，喷雾角不应过大，以,30,50,为宜。扑救强酸、强碱及可燃粉尘场所火灾时，应适当扩大雾化角，减少冲击力，防止飞溅事故的发生。扑救电器火灾时，应有正确的战术和可靠的安全措施。,射流喷射方向的选择,用雾状水扑救液体流淌火灾时，雾状水流应保持一定的俯射角。要按先近后远的顺序沿油面逐渐推进，以免射流在整个燃烧面上快速游移而降低乳化的效果扑救气体火灾时，要使雾状射流横向切割火焰根部，以达到切割火焰的效果。当气体压力较高时，应使雾状水流具有一定的斜角,(,即沿火焰根部向火焰区倾斜,),，以减少高速气流的影响。,喷雾水枪使用方法,1.,分流器；,2.,喷嘴套；,3.,开花圈；,4.,本体；,5.,本体套；,6.,枪体；,7.,接口,多用水枪,切换式多用水枪,导流式多用水枪,多用水枪的直流、喷雾射流分别按上述方法使用。多功能水枪最好不要用于扑救带电设备火灾，以免造成误操作。不论哪类水枪，使用后均应擦净晾干，存放于阴凉处，不要置于高温和日晒环境下，以免造成橡胶老化,多用水枪使用方法,组成：,脉冲水枪、水筒、高压气瓶,脉冲水枪的用途：,家庭初起火灾,小型油品火灾,汽车交通事故火灾,电器火灾,脉冲水枪,用途,带架水枪流量大、射程远，适合于扑救大面积火灾，使用时通过手动操作可实现俯仰和左右旋转。,带架水枪,目前，,QJ32,型为常用带架水枪。其俯仰角为,20 30,69 30,，水平旋转角度为,360,，出水口径有,25,、,28,、,32mm,三种规格；当其工作压力为,0.6MPa,时，其射程分别为,40,、,42,和,45m,。,水炮的分类,(1),按操纵形式可分为手动操纵和远距离操纵水炮。,(2),按安装方式可分为固定式、车载式和移动式。,水 炮,供灭火剂器具,（,二）供泡沫器具,1.,泡沫比例混合器,：负压、压力、压力平衡输送,2.,泡沫产生器具,:,低倍数泡沫产生器、中倍数泡沫发生器、高倍数泡沫发生器,3.,泡沫喷射器具,：泡沫枪、泡沫炮、泡沫钩管,供泡沫器具,1,、环泵式负压式泡沫比例混合器,构造,主要由调节手柄、指示牌、阀体、调节球阀、喷嘴、混合室和扩散管等部分组成,。,原理示意,供泡沫器具,2,、中倍泡沫产生器,手提式中倍数泡沫发生器有两种结构型式，图示型式与,QD,型多用水枪配套使用，当具有压力的泡沫混合液通过多用水枪雾化。,供泡沫器具,3,、空气泡沫枪,分为：自吸液空气泡沫枪、非自吸液空气泡沫枪,自吸液空气泡沫枪主要由喷嘴、枪筒、吸管、枪体和启闭柄等组成，如图，当压力水进入枪体通过,D1,孔时，在枪体和喷嘴,1,构成的空间形成负压，而这个空间与吸管相连，于是空气泡沫液便沿着吸管进入这个空间，并与压力水混合，形成混合液。当混合液通过,D2,孔时，再次形成负压，从而由外界吸入大量空气，与混合液混合，产生空气泡沫并从枪筒喷射出去。,非自吸液空气泡沫枪的结构与自吸液空气泡沫枪大致相似，不同之处在于，非自吸液空气泡沫枪的枪筒内只有一个喷嘴，且没有自吸管。非自吸液泡沫枪应供给泡沫混合液。目前国产非自吸空气泡沫枪只有,PQ8C,和,PQ8AC,两种型号。,供泡沫器具,4,、,空气泡沫炮,空气泡沫炮是产生和喷射空气泡沫的大型设备，其产生和喷射泡沫量至少在,200l/s,以上。空气泡沫炮的种类很多，按适用场所不同可分为船用型和陆用型；按操纵方式不同，可分为手动型、电动型或气动型；按安装方式不同，可分为固定式和移动式。,供泡沫器具,5,、空气泡沫钩管,空气泡沫钩管用薄钢板制成，由钩管和泡沫产生器两部分组成，如图所示。钩管上端的弯形喷管用来钩挂在着火油罐壁上，向罐内喷射泡沫。钩管下端为空气泡沫产生器，它由空气管、,65mm,管牙接口和孔板组成。空气管周围的气孔是空气吸入孔，管牙接口用来连接水带，孔板用来控制流量和液流扩散。,三、破拆器具,消防技术装备,简介,破拆器具是消防人员在灭火或救人时强行地开启门窗、拆毁建筑物，开辟消防通道，清除阴燃余火及清理火场时的常用装备。破折器具有手动、液压、机动和化学切割等类型。,分 类,（一）手动破拆器具,（二）液压破拆器具,（三）机动破拆器具,（四）电动破拆器具,（五）气动破拆器具,（六）化学破拆器具,（一）手动破拆器具,1,、消防斧,2,、消防钩,3,、铁铤,4,、铁锹,5,、绝缘剪,破拆器具,（二）液压破拆器具,1,、液压剪切器具,用于发生事故时，剪断门框、汽车框架结构或非金属结构，以救援被夹持或被锁于危险环境中的受害者。,破拆器具,液压剪切器主要由剪切刀片、中心锁轴锁头、双向液压锁、手控双向阀及手轮、工作油缸、油缸盖、高压软管及操作手柄等部件构成。,液压破拆器具,2,、液压扩张器,液压扩张器是液压驱动的大型破拆器具，在发生事故时，用于支起重物，分离开金属和非金属结构，具有扩张、支撑和牵拉等功能。,3,、液压顶杆,液压顶杆用于支起重物，支撑力及支撑距离比扩张器大，但支撑对象空间应大于顶杆的闭合距离。,液压破拆器具,（三）机动破拆器具,1,、无齿锯,无齿锯以汽油,发动机为动力源，通过锯片的高速旋转，切割各类金属、混凝土、砖土等结构。主要用途是切割钢架、铁轨、水管、钢筋、铁板、岩石、钢筋混凝土、石棉等。,刀片类型,用途,混凝土,混凝土、沥青、石块、砖、铸铁、铝、铜、黄铜、电缆、橡胶等,金属,钢、合金钢、其它硬金属,磨砂刀片的适用范围,无齿锯,刀片类型,用途,金刚石,任何砖料,强化混凝土,其它非金属材料,不适合金属,金刚石刀片的适用范围,2,、,机动链锯,机动链锯由汽油发动机、链锯条、导板以及锯把等组成传给锯切机构。发动机输出的动力通过离合器主要用于切割非金属材料。,机动破拆器具,四、气动破拆器具,1,、气动破拆工具组,2,、起重气垫,五、化学破拆器具,（一）丙烷（乙炔）切割器,用途,：用于切割低碳钢、低合金钢构件,组成,：丙烷切割器主要由丙烷气瓶、氧气瓶、减压器、丙烷气管、氧气管、割矩等组成。,原理,：点燃丙烷对切割物预热，接着按下快风门，高压高速氧单独喷出，使金属氧化并吹走。,条件,：,（,1,）切割部分局部达到氧化温度；（,2,）氧化物熔点要比金属母材熔点低；（,3,）氧化物流动性好,（二）氧气切割器,单用氧气，具有体积小、重量轻、快捷安全和低噪音的特点。,切割温度达摄氏,5500,度。,能熔化大部分物质，对生铁、不锈钢、混凝土、花岗石、镍、钛及铝同时有效。由氧气瓶、气压表、电池、焊条、切割枪、防护眼镜和手套等组成。,救生软梯是一种用于营救和撤离被困人员的移动式梯子，平时可收藏在包装袋内。,TJR15,型救生软梯适用于专业消防人员在扑救高层建筑火灾时，救助建筑物内人员应急脱险。,它限于专业消防人员和身体健康人员使用，最多可同时承载八人。根据楼梯高度，可加挂副梯，载荷不变。,3,、,救生软梯,五、侦检器材,（,一）烟雾视像仪,（火场成像仪、火源探测器）,在黑暗、浓烟条件下观测火源及火势蔓延方向，寻找被困人员，监测异常高温及余火，观测消防员进入现场情况,。,AG-4438,型烟雾视像仪，有效监测距离,80m,，,可视角,55,；精度,0.5,；波长,0-14,微米；,消防技术装备,简介,（二）有毒气体探测仪,是一种便携式智能型有毒气体检测仪器，通过随机提供的四种专门探测元件可以同时检测四类气体，如可燃气（甲烷、煤气、丙烷、丁烷等）；毒气（一氧化碳、硫化氢、氯化氢、氨气等）；氧气和有机挥发气体。,仪器由外壳、传感器、取样泵、取样器、液晶显示窗、集成电路板、报警器等组成。,（三）,测温仪,可用于测量火场上建筑物、受辐射的液化石油气储灌、油罐及其它化工装置的温度。,Baytek,测温仪，有效监测温度范围,-18,870,；精度：读数的,1%,或,1,之间的最大值；波长,0-14,微米；可以储存、打印所测温度；可设温度报警；自带,9v,电池组供电，亦可外接,220v,电源；仪器重,0.6kg,。,（,四,）,生命探测仪,适用于建筑物倒塌现场的生命寻找救援。,生命探测仪,E116,型号采用特殊的电子收听装置，识别在空气或固体中传播的微小震动（即来自受害者的声音，如呼喊、敲击等），并将其多级放大转换成视听信号，同时又可将背影噪过滤掉。,七、消防车,消防车是供灭火、辅助灭火或消防救援的机动消防技术装备，根据需要可设计制造成适宜消防队员乘用、装备各类消防器材或灭火剂的车辆。,消防技术装备,简介,消防车分类,灭火消防车,举高消防车,专勤消防车,后援消防车,灭火消防车分类,泵浦消防车,水罐消防车,泡沫消防车,干粉消防车,联用消防车,专勤消防车,消防指挥车,照明消防车,排烟消防车,抢险救援消防车,化学事故洗消车,举高消防车,云梯消防车,登高平台消防车,举高喷射消防车,（一）水罐消防车,按水泵形式分类,低压水罐消防车,中低压水罐消防车,高低压水罐消防车,水罐容量（,3.6t,、,5t,、,8t,、,10t,、,12t,、,15t,、,17t,、,18t,）,1,、隐含了车辆的灭火能力大小；,2,、水罐容量大型化在缺水地区意义重大；,3,、水罐容量大型化为有效减少第一出动消防,车辆创造了有利条件；,4,、水罐容量大型化为实现一车多能、一车多,用、有效减少大型火灾现场消防车辆数量，简,化、方便灭火指挥过程奠定了基础。,新,特勤队器材配备标准：水罐车,V5.5t,车用消防泵是车辆的心脏，决定着水罐消防车的技术性能，其重要参数,流量和扬程是决定能否实现一车多能、一车多用、有效减少大型火灾现场消防车辆数量以及灵活机动使用消防车的关键。,低压消防泵,H1.3MPa,着重发展大流量,Q=80143 l,s,高,低压,消防泵,低压工况：,H=1.01.3,Mpa,Q=30,50,l,s,高压工况：,H=3.54.0,Mpa,Q=2,6,l,s,中,低压,消防泵,低压工况：,H=1.01.3,Mpa,Q=30,50,l,s,中压工况：,H=2.02.5,Mpa,Q=10,20,l,s,单车完成远距离供水和高层供水,操作自动化程度,电动,气动,液动,液压伺服控制,操作自动化是车辆消防泵及其管道、阀门、设置复杂化的必然要求，以防止火场紧张、慌乱情绪下引发误操作。,（二）,泡沫消防车,1.,按泡沫种类分类,A,类,泡沫消防车,B,类泡沫消防车,2.,按泡沫混合 器种类分类,负压混合器,泡沫车只能单一地,喷射泡沫或水,正压自动混合器,泡沫车能同时,喷射泡沫和水,3.,按消防泵种类分类,低压泡沫消防车,中低压泡沫消防车,高低压泡沫消防车,（三）干粉消防车,1,、按动力,系统分类,贮压氮气系统式,燃气系统式,2,、按干粉,载量分类,2吨,4吨,特点：灭火速度快，无降温,大型火场必须与泡沫,车或水罐车联用,（四）举高消防车,通常把云梯消防车、登高平台消防车和举高喷射消防车总称为举高消防车。,举高消防车常用于高层建筑、高大的石油化工装置区、大型仓库等火灾的扑救，也可用于营救火场受困人员、抢救贵重物资等。着重发展,3050m,系列。,云梯车：救援功能为主，灭火功能为辅,登高平台车：灭火救援并重,高喷车：只有灭火功能,发展趋势：各自吸收彼此优点，扩大使用功能,云梯车救援效率：,40m,云梯车救援,40m,高度附近的被困人员时：,1,、单个窗口人员少于,12,人，使用工作斗救援较,为适宜,2,、单个窗口人员大于,16,人，则以云梯作为渡桥,进行救援的方式优势较大,3,、单个窗口人员在,20,人以上时，则以云梯作为渡桥进行救援显示出更大的优势,消防车型号编制,X F,企业自定代号,消防装备主参数代号,消防车分类代号,用途特征代号,结构特征代号,企业名称代号,车辆代号,5,主参数代号,产品序号,消防车型号举例,ZDX5190GXFSG80,SHX5140GXFPM50GZD,BX5090GXFGF20,举例：,震旦消防器材厂；满载质量,19T,；,水罐消防车；罐容量,8T,。,上海消防器材厂；满载质量,14T,；,泡沫消防车；罐容量,5T,，,高中低压泵。,宝鸡消防器材厂；满载质量,9T,；,干粉消防车；罐容量,2T,。,水带延长车,德国路虎,60,遥控机器人,灭火剂,分 类,按灭火原理分类,物理灭火剂：水、泡沫、二氧化碳,化学灭火剂：干粉、卤代烷,按物质形态分,气体灭火剂：二氧化碳、卤代烷,液态灭火剂：水、泡沫、7150,固态灭火剂：干粉、,G-1,粉,凡是能够有效地破坏燃烧条件，使燃烧终止的物质，称为灭火剂。,1,、水的物理性质,(一)水的密度,(二)水的热容量和汽化热,（一）水,水是一种应用范围最广的灭火剂。,热容量：,4.186J/g.,汽化热：,2256.852J/g,(三)水的导电性,电阻,率：,2000,.m,2,、水的化学性质,遇水燃烧物质,1.,活泼金属类,2.,金属粉末类,3.,金属氢化物,4.,金属碳化物,5.,金属硼化类,6.,金属磷化物,7.,金属氰化物,8.,有机金属化合物,9.,金属硅化物,10.,金属粉末类硫化物,3,、水的灭火作用,冷却作用,对氧的稀释作用,对水溶性可燃液体的稀释作用,水,的乳化作用,水力冲击作用,4,、水流形态及在灭火中应用,(1),直流水和开花水,(,滴状水,),直流水：连续柱状水流,开花水：分散的水流，水滴直径,0.1,6mm,直流水和开花水可用于扑救下列物质火灾,：,一般固体物质火灾，如木材、纸张、粮草、棉麻、煤炭、橡胶等的火灾,。,直流水能够冲击、渗透到可燃物质的内部，故可用来扑救阴燃物质的火灾,。,闪点在120以上，常温下呈半凝固状态的重油火灾。,利用直流水的冲击力量切断或赶走火焰，扑救石油和天然气井喷火灾,。,(2),喷雾水,(,雾状水,),喷雾水的,特点,(1)汽化速度快，窒息作用强。,(2)降温速度快，冷却作用强。,(3)冲击乳化作用。,喷雾水,(,雾状水,),可以扑救下列火灾,(1)重油或沸点高于80的其它油产品火灾。,(2)粉尘火灾，纤维物质、谷物堆囤等固体可燃物质火灾。,(3)带电的电气设备火灾。如油浸电力变压器，充有可燃油的高压电容器，油开关、发电机、电动机等。,(3),水蒸气,对于汽油、煤油、柴油和原油等可燃液体，当燃烧区的水蒸气浓度达到35%以上时，燃烧就会停止。,利用水蒸气扑救高温设备火灾时，不会引起高温设备的热胀冷缩的应力和变形，因而不会造成高温设备的破坏,。,在常年有蒸气源供汽的场所或工矿企业，可以利用水蒸气灭火。水蒸气主要适用于容积在500,m3,以下的密闭厂房，以及空气不流通的地方或燃烧面积不大的火灾，特别适用于扑救高温设备和煤气管道火灾,。,不能用水扑救的火灾,(1),不能用水扑救“遇水燃烧物质”的火灾,；,(2),在一般情况下，不能用直流水来扑救可燃粉尘,火灾；,(3),在没有良好的接地设备或没有切断电源的情况下，一般不能 用直流水来扑救高压电气设备火灾。,(4),某些高温生产装置设备着火时,；,不能用水扑救的火灾,(5),贮存大量浓硫酸、浓硝酸,场所,火灾；,(6),轻于水且不溶于水的可燃液体火灾，不能用直流水扑救。,(7),熔化的铁水、钢水引起的火灾，在铁水或钢水未冷却时，也不能用水扑救,；,(8),不宜用直流水扑救橡胶、褐煤等粉状产品的火灾,。,（二）泡沫灭火剂,凡能够与水混溶，并可通过化学反应或机械方法产生灭火泡沫的灭火剂，称为泡沫灭火剂。,1,、泡沫灭火剂的分类,按发泡机理分类,化学泡沫,空气泡沫,按发泡倍数分类,低倍数泡沫,n20,高倍数泡沫,n200,中倍数泡沫,20 n200,泡沫是一种体积较小，表面被液体包围的气泡群，比重在,0.001,0.5,之间。由于泡沫的比重远远小于一般可燃液体的比重，因而可以漂浮于液体的表面，形成一个泡沫覆盖层。同时，泡沫又具有一定的粘性，可以粘附于一般可燃固体的表面。,2,、泡沫灭火剂灭火原理,(1),覆盖作用：灭火泡沫在燃烧物表面形成的泡沫覆盖层可使燃烧物表面与空气隔离。,(2),封闭作用：泡沫层封闭了燃烧物表面，可以遮断火焰对燃烧物的热辐射，阻止燃烧物的蒸发或热解挥发,，,使可燃气体难以进入燃烧区。,(3),冷却作用：泡沫折出的液体对燃烧表面有冷却作用。,(4),窒息作用：泡沫受热蒸发产生的水蒸气有稀释燃烧区氧气浓度的作用。,1,普通蛋白泡沫,2,氟蛋白泡沫,3,“,轻水,”,泡沫,4,抗溶性泡沫,常用低倍泡沫灭火剂分为：,(1),抗冻结、融化性能。,这是衡量泡沫液稳定性的一个参数。,(2)pH,值,。泡沫液的,pH,值一般在,6,9,之间，,pH,值过低或过高都会使胶体溶液不稳定，产生混浊、分层或沉淀，泡沫液与水的混合比明显下降而影响灭火效果。,3,泡沫灭火剂的性能指标,(3),沉淀物。,指除去沉降物的泡沫液与水按规定的比例制成混合液时，所产生的不溶固体的含量。,(4),流动性,。是衡量泡沫液流动状态的性能参数。,(5),扩散系数。,是衡量泡沫液在另一种液体表面上扩散能力的参数。,3,泡沫灭火剂的性能指标,3,泡沫灭火剂的性能指标,(6),发泡倍数。,泡沫液按规定的混合比与水混合制成混合液 则混合液产生的泡沫体积与混合液体积的比值称发泡倍数。,(,7)25%,析液时间和,50%,析液时间,。是衡量泡沫稳定性的一个指标。它是指从开始生成泡沫，到泡沫中析出,1/4,质量的液体所需的时间，为,25%,析液时间。同样，到泡沫中析出,1/2,质量液体所需的时间则为,50%,析液时间。,3,泡沫灭火剂的性能指标,(8),灭火时间。,是指从喷射泡沫开始，至火焰全部熄灭的时间。灭火时间，要用规定的燃料，燃烧面积和混合液供给强度来测量。,(9),抗烧时间,。,是衡量泡沫的热稳定性和抗烧性能的一个指标。它是指一定量的的泡沫，在规定面积的火焰的热辐射作用下，被全部破坏的时间。抗浇时间越长，说明泡沫的热稳定性越好。抗烧时间有1%抗烧时间和25%抗烧时间两种。,低倍数泡沫灭火试验,对,低倍数泡沫灭火剂只研究,25%,抗烧时间。,在,燃料盘加入,90l,水,，,（,1205,）,l90,号,汽油,。,加完燃料,5,min,内点燃,，并,预烧605,s,。,开始施加泡沫，,施加3002,s,，,记录灭火时间。停止施加,30010,s,后,，在燃烧盘中央放入装有燃料的抗烧罐,，,点燃抗烧罐燃料，当1/4燃烧盘面积着火时为25%抗烧时间。,低倍数泡沫灭火试验,2400,1000,200,1000,300,150,中倍数泡沫灭火试验,1480,150,180,将燃料盘中燃料和抗烧罐同时点燃，,预燃605,s,。,把标准中倍数泡沫产生器架在燃烧盘上沿，施加泡沫,1202,s,，,记录灭火时间。如施加泡沫过程中抗烧罐中火熄灭，立即将其重新点燃。停止施加泡沫至泡沫层出现持续火焰的时间为1%抗烧时间。,1,泡沫液及泡沫溶液的理化性能,pH,值：,6.59.0,；,沉淀物：,0.25-1%,流动性：,参比流体,；,扩散系数：,S 0,2,低倍数泡沫性能,发泡倍数：,5.0,25%,析液时间：,3.5,分,灭火时间：,3,5,分,25%,抗烧时间：,5,10,分,3,中,/,高倍数泡沫性能,发泡倍数：,20/200,50%,析液时间：,10,分,灭火时间：,2,3,分,1%,抗烧时间：,30,秒,三、,常用泡沫简介,1,普通蛋白泡沫,2,氟蛋白泡沫,3,“,轻水,”,泡沫,4,抗溶性泡沫,5,高倍数泡沫,成本低、,稳定性好、抗烧,性好、对水质要,求低；流动性差,、抗油污染能力,差、不能液下喷,射、不能与干粉,联用。,蛋 白 泡 沫,应用,1,、非水溶性液,体火灾；,2,、,A,类火灾。,森林火灾；,3,、覆盖保护,。,氟 蛋 白 泡 沫,组成：蛋白泡沫液成品,+,氟碳表面活性剂溶液,93,99,%1,7%,特点：,保持了蛋,白泡沫的高稳定,性和抗烧性，且,流动性快、抗油,污染能力强、可,液下喷射、能与,干粉联用,。,应用,与蛋白泡沫相,同，但更适合,于扑救生产装,置、油码头、,失事的飞机、,汽车等火灾。,轻 水 泡 沫,组成：氟碳表面活性剂,+,碳氢表面活性剂,+,其他,特点：,有泡沫和水膜双,重灭火作用。灭,火速度最快、灭,火效率最高。可,液下喷射、能与,干粉联用。,应用,与蛋白泡沫相,同，但更适合,于扑救生产装,置、油码头、,失事的飞机、,汽车等火灾。,触变性多糖凝胶型抗溶性泡沫灭火剂,组成：,触变性多糖,+F-C,表面活性剂,+C-H,表面活性剂,+,其他,触变性多糖特点：,凝胶作用,水溶液遇极性液体脱水凝胶,灭火原理：,凝固的胶膜阻挡了水溶性液体对泡沫的破坏。,使用特点：,可预混；可使用通用的泡沫设备；应平缓施加,避免直落液面或搅动液面。,适应范围：,极性液体火灾、非极性液体火灾、,A,类火灾,高 倍 数 泡 沫,灭火原理：隔离、冷却、阻止火场热传递,适用范围：,A,类火；非极性液体火灾；拌有,烟气、毒气的有限空间火灾；地面大面积油,品流淌火灾。,高 倍 数 泡 沫,组成特点：使用一些发泡能力很高的分子活性剂,发泡原理：,发泡装置,鼓风装置,+,喷射装置,+,发泡网,雾状泡沫,混合液,发泡网,连续,液膜,强力鼓风,高倍,泡沫,特点：气泡直径大（,10mm,）；,发泡倍数高（,可达,1000,）；发泡量大（可达,1000m,/h),泡沫灭火剂性能比较,中 倍 数 泡 沫,组成特点：发泡剂发泡倍数较高,发泡装置：开花水枪,+,发泡网,特点：发泡量较大，射程较远,适用场合：地面流散液体火灾,三,棟完全相同,各佔,一百零二平方,米,的,木造,房屋用来进行验证,完全,相同的实体内容（家具图画玩具）并放火,Water,水,Foam,泡沬,CAFS,压缩空气泡沬,Water:,水,50,seconds,秒,Foam:,泡沫,25,seconds,秒,50%better than water,较水节省,50%,的时间,CAFS:,11,seconds,秒,78%better than water,较水节省,78%,的时间,66%better than foam,较,泡沫,节省,66%,的时间,（三）干粉灭火剂,干粉灭火剂又称化学粉末灭火剂，是一种干燥的、易于流动的、可以用于灭火的固体粉末。,1,、分类,(1),普通干粉灭火剂（,BC,干粉）,普通干粉主要用于扑救可燃液体火灾、可燃气体火灾以及带电设备的火灾。,(2),多用干粉灭火剂（,ABC,干粉）,不仅适于扑救可燃液体、可燃气体和带设备的火灾，还适于扑救一般固体物质火灾。,2,、组成,基 料,添 加 剂,防 潮 剂,防 结 块 剂,流动促进剂,无机盐,粉碎、研磨、过筛,粒度：,0.045mm,普通干粉灭火剂,(1),碳酸氢钠干粉,小苏打干粉或钠盐干粉,YF,(2),改性钠盐干粉,YFG,(3),以碳酸氢钾为基料的紫钾盐干粉。,YFJ,(4),以氯化钾为基料的钾盐干粉。,YFJ,(5),以硫酸钾为基料的钾盐干粉。,(6),以尿素与碳酸氢钾,(,或碳酸氢钠,),反应物为,基料的氨基干粉,(,monnex,干粉,),。,YFA,多用干粉灭火剂,主要品种有：,(1),以磷酸盐,(,如碳酸二氢铵、磷酸氢二铵、磷酸铵或焦磷酸盐,),为基料的干粉。,(2),以硫酸铵与磷酸铵盐的混合物为基料的干粉。,(3),以聚磷酸铵为基料的干粉。,技术要求,(,一,),毒性,(,二,),松密度,(,三,),粒度分布,(,四,),斥水性,(,五,),抗结块性,(,六,),耐低温性,(,七,),电绝缘性,(,八,),喷射性能,(,九,),灭火效能,3,、干粉灭火剂的灭火作用,烃类物质燃烧时发生的连锁反应,RH+O,2,H,*,+2O,*,（,加热）,H,*,+O,*,O H,*,O H,*,+RH,H,2,O+R,*,O,*,+RH,R,*,+O H,*,(1),化学抑制作用,当把干粉射向燃烧物时，粉粒便与火焰中的活性基团接触而把它瞬时吸咐在自己的表面，并发生如下反应：,M(,粉粒,)+O H,*,MOH,MOH+H,*,M+H,2,O,通过上面反应，这些活泼的,OH,*,和,H,*,在粉粒表面结合形成了不活泼的水。所以借助粉粒的作用，可以消耗火焰中活性基团,OH,*,和,H,*,。,粉粒的这种灭火作用称为抑制作用。,(2),其它灭火作用,使用干粉灭火时，浓云般的粉雾包围了火焰，可以减少火焰对燃料的热辐射；同时粉末受高温的作用，将会放出结晶水或发生分解，这样不仅可吸收部分热量，而且分解生成的不活泼气体又可稀释燃烧区内氧的浓度。当然这些作用对灭火的影响远不如抑制作用大。,干粉灭火剂的特点和适应范围,1,、特点：,灭火效率高、速度快；导电性很低；无毒、对人畜无害；可用管道输送。但灭火时无降温、易复燃。,2,、适应范围,B,类火；,C,类火；一般电器设备火灾。,不适于金属火灾、阴燃火、精密仪器、精密电器火灾等。,（四）二氧化碳灭火剂,二氧化碳是一种不燃烧、不助燃的惰性气体。它易于液化，便于装罐和贮存，制造方便，是一种应用比较广泛的灭火剂。近年来，由于卤代烷灭火剂的使用限制，二氧化碳灭火剂的应用有扩大的趋势。,1,、灭火机理,二氧化碳的灭火作用主要是窒息作用。,将二氧化碳施放到起火空间，由于二氧化碳的增加而使空间的氧气含量减小，,当氧气的含量低于,12%,或二氧化碳的浓度达到,30,35%,时，绝大多数的燃烧都会熄灭。,1kg,的液体二氧化碳在常温常压下能生成,500cm,3,左右的二氧化碳,气体，这些气体足以使,1m,3,空间范围内的火焰熄灭,惰化浓度,：,1,大气压和规定的温度条件下，不管可燃气体（或粉尘）与空气处在何种配比下，均能抑制燃烧或爆炸所需灭火剂在空气中的最小体积百分比。,灭火浓度,：,1,大气压和规定的温度条件下，扑灭某种可燃物质火灾所需灭火剂在空气中的最小体积百分比。,2,、二氧化碳灭火剂特点及适用范围,特点：,价格低、无污染、不导电；但灭火浓度高、有毒。,适应于,：,电气设备火灾,可燃油油浸电力变压器室，充装可燃油的高压电容器室，多油开关室，发电机房等。,精密仪器、贵重设备火灾,通讯机房，大中型电子计算机房，电视发射塔的微波室，贵重设备室等。,图书档案火灾,图书馆、档案库、文物资料室、图书馆的珍藏室等。,3,、二氧化碳灭火剂不适用场所,(1),自己能供氧的化学药品，如硝酸纤维、火药等。,(2),活泼金属及其氢化物，如锂、钠、钾、镁、铝、锑、钛、镉、铀、钚等。,(3),能自燃分解的化学物品，如某些过氧化物、联氨等。,(4),内部阴燃的纤维物。,4,、二氧化碳灭火剂的缺点是：,(1),贮气钢瓶的压力高；（,0-3.554MPa;20-5.84MPa;60 -22.5MPa),(2),灭火浓度大；,(3),弱毒性。,6,10,，突然作用可使人失去知觉；,20,-,致死。,1,、卤代烷灭火剂,卤代烷灭火剂的概念,卤代烷灭火剂的灭火原理,卤代烷灭火剂的特点,卤代烷灭火剂的替代,（五）其它灭火剂,Br,*,+H,*,Br H,Br H+O H,*,Br,*,+H,2,O,Inergentm,52,氮气、,40,氩气、,8,二氧化碳,灭火快、用量少、无腐蚀、不导,电、无污染、长期储存不变质。,2,、金属灭火剂,1,、,G-1,粉（石墨粉）,组成,石墨,用途,Li,、,Na,、,K,、,Al,、,Mg,、,Zn,等火灾。,2,、,7150,灭火剂（三甲氧基硼氧六环）,用途,镁、铝、镁铝合金、海绵状钛等火灾。,灭火原理,隔离灭火（分解反应、燃烧反应产生 的硼酐在高温下熔化为玻璃状液体）,3,、烟雾灭火剂,（,1,）成分 硝酸钾 木炭 硫磺 三聚氰胺 碳酸氢钾,50.5,12.5,3,26,8,（,2,）灭火原理,窒息作用（,N2+CO2,占,85.5,以上,）,（,3,）适应范围,干旱地区的小型油罐,
