集装箱码头业务.ppt

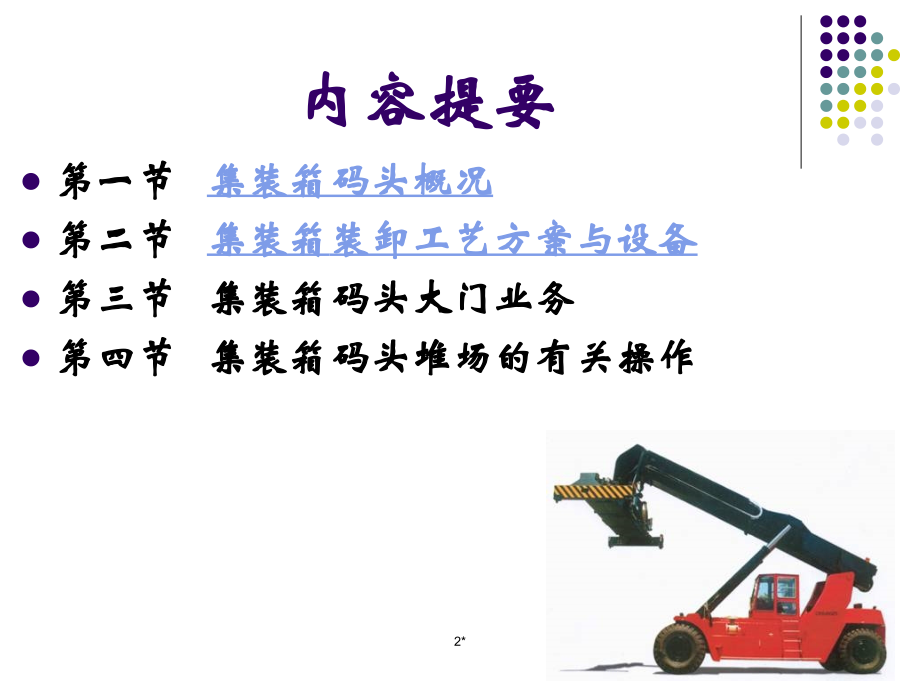

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,集装箱码头业务运作,香港夜景,内容提要,第一节,集装箱码头概况,第二节,集装箱,装卸工艺方案与设备,第三节,集装箱码头大门业务,第四节,集装箱码头堆场的有关操作,2,*,深圳港盐田国际集装箱码头,3,*,青岛港国际集装箱码头,4,*,5,*,6,*,7,*,青岛前湾港区集装箱规模化大生产作业场景,8,*,繁忙的上海港张华浜集装箱码头,9,*,10,*,第一节,集装箱码头概况,集装箱码头,是水陆联运的枢纽站，是集装箱货物在转换运输方式时的缓冲地，也是货物的交接点，因此，集装箱码头在整个集装箱运输过程中占有重要地位。,功能,：1、运输枢纽,2、换装转运的中心,3、物流链的中心环节,11,*,一、,集装箱码头的,特点,二、,集装箱码头的要求,三、,集装箱码头的构成,四、集装箱码头的布局,12,*,一、集装箱码头的特点,特点：,1、,码头大型化,、深水化,300米长、12米深,2、,装卸搬运机械专门化、自动化、高速化,-AGV,3、,管理现代化,、信息化-EDI,4、,码头投资巨大,、建设周期长,13,*,二、集装箱码头的要求,1、具备设计船型所需的泊位、岸线及前沿水深和足够的水域，保证船舶安全靠离。2、具备码头前沿所必需的宽度、码头纵深及堆场所必需的面积，具有可供目前及发展所需的广阔陆域，保证集装箱堆存和堆场作业及车辆通道的需要。（30-50米）3、具有适应集装箱船装卸作业的现代化机械及设施。,14,*,4、具有足够的集疏运能力及多渠道的集疏运系统，以保证集装箱及时集中和疏散。5、具有维修保养的设施及相应人员，保证正常作业需要。6、要具有较高素质的管理人员和机械司机。7、要具有现代化管理和作业手段，采用电子计算机及数据交换系统。,15,*,三、集装箱码头的构成,1泊位（berth）,这是专为停靠船加使用的场所，应有一定的岸壁线，其长度应根据所要停靠的集装箱船舶的主要技术参数确定并有一定的水深。一般集装箱船舶泊位长度为300米，水深在12米左右。,2前沿(frontier),前沿系指码头岸线(水域和陆域的交界线)从码头岸壁到堆场前这一部分区域。前沿处设有集装箱装卸桥，供船舶装卸集装箱之用。前沿的宽度主要根据集装箱装卸桥的跨距，以及使用的装卸机械种类而定，一般为30,50米。,16,*,17,*,18,*,19,*,20,*,3、集装箱码头堆场（CY）,集装箱码头堆场系指在集装箱船舶进港前，将准备装船的集装箱按预先制定的船舶配载图、堆放的场地，以及将从船上卸下的集装箱按交货计划要求暂存所占用的场地：集装箱码头堆场面积大小不等，主要视到港的集装箱船舱载箱量，以及船舶靠泊率确定。,集装箱编排场(Marslling yard)-前方堆场,这是将准备即将装船的集装箱排列待装及即将卸下的集装箱推备好场地和堆放的位置。通常布置在码头前沿与集装箱堆场之间。,其主要作用是保证船舶装卸作业快速而不间断地进行。,通常在集装箱编排场，按集装箱的尺寸预先在场地上用白线或黄线画好方格即箱位（slot），箱位上编上,“,箱位号,”,，当集装箱装船时，可按照船舶的,21,*,配载图找到这些待装箱的箱位号，然后有次序地进行,装船。,集装箱后方堆场(CY),集装箱推场是指进行集装箱交接、保管重箱和安全检查箱的场所，有的还包括存放底盘车的场地。,4、集装箱货运站(CFS),集装箱货运站系指出口拼箱货的接收、装箱，进口拼箱货的掏箱、交货的场所。,5控制塔(Control Tower),控制塔也叫指挥塔，是集装箱码头的指挥中心，负责指挥和督促集装箱装卸作业和集装箱码头工作计划的执行。,22,*,6.大门(Gate),大门是集装箱码头的出人口，是划分集装箱码头与其他部门责任的地方。出入集装箱码头的箱子，均应在大门口进行检查，办理交接手续。,7维修车间,维修车间主要是对码头所有的机械设备进行维修、保养的地方，以保证集装箱码头机械化作业高效而顺利地进行。,8集装箱码头办公楼(Terminal Building),集装箱码头办公大楼是集装箱码头行政、业务管理的大本营。,23,*,9、集装箱清洗场 (washing Station),集装箱清洗场主要任务是对集装箱污物进行清扫、冲洗，以保证空箱符合使用要求。清洗场一般金在后方并配备多种清洗设施。,24,*,四、集装箱码头的布局,要求码头各项设施布局合理，使各项作业协调一致，相互配合，形成高效率的、完善的流水作业线。,标准布局：码头布置主要要求集装箱泊位岸线长为300米以上；陆域纵深一般为350米以上，有的集装箱码头已高达500米；码头前沿宽度40米左右（取决于岸壁集装箱起重机类型）；每一集装箱专用泊位，配置两台岸壁集装箱起重机；集装箱堆场面积达10万平米以上等。,25,*,集装箱码头布局图,青岛港前湾码头整体平面结构,27,*,第,二,节 集装箱装卸工艺方案,与设备,一、码头装卸、搬运设施与设备,（一）集装箱吊具,根据其使用特点，集装箱吊具可分以下三种：,(1),固定式集装箱吊具。固定式吊具又,分,6,1m(20ft),型和,12,2m(40ft),型集装箱专用的两种,28,*,(2)伸缩式集装箱吊具。这种吊具是专门为集装箱装卸桥而设计的，利用油压操作使框架能自行伸缩可用于装卸多种不同J9寸的集装箱。图3-3为伸缩式集装箱吊具外形图。伸缩式集装箱吊具的特点是在变换吊具时所花的时间很少，一般为1mM左右，但它的缺点是自重大，通常为9,10t左右。,(3)组合式集装箱吊具。它是内装卸61m(20N型集装箱用的基本吊具和摘挂方便的12.2m(40ft)型集装箱用的辅助吊只两者组合而成的,。,29,*,30,*,（,二）岸式集装箱装卸桥,集装箱专用船舶的装卸工具,（码头前沿普遍使用）,类别：A型、H型（外形）、滑动式低门架型、前臂折叠型,31,*,（三）堆场作业起重机（卸车和堆垛）,1、轮胎式龙门吊,32,*,2、轨道式龙门吊,：（堆码设备2）,33,*,3、正面吊,34,*,4、集装箱牵引车与拖挂车：,35,*,5、跨运车：,搬运、堆垛、换装等多功能专用机械,(造价高、仪器易损坏、操作熟练要求高、堆场地面承载力要求高、只用于码头等；限制性较大使用较少）,36,*,6、叉车,：堆场与货运站经常使用的,（1),室外叉车,37,*,二、集装箱装卸工艺方案,（一）,装卸桥,、跨运车方案,方案,（二）,轮胎式龙门吊装卸工艺,（三）,轨道式龙门吊装卸工艺,（四）,跨运车装卸工艺方案,（五）,叉车装卸工艺方案,38,*,（一）,装卸桥、跨运车方案,这种工艺方案是码头前沿采用装卸桥，水平搬运及堆场作业时采用跨运车,。,39,*,（二）装卸桥、轮胎龙门起重机方案,该方案是码头前沿采用装卸桥，水平搬运采用底盘车，堆场采用轮胎式龙门起重机。,40,*,（三）装卸桥、轨道龙门起重机方案,这种工艺方案是通过装卸桥把集装箱从船卸到码头后再搬放到底盘车上，通过底盘车把集装箱运到塌场，堆场作业采用轨道式龙门起重机。,41,*,（四）装卸桥、底盘车方案,这种工艺方案是码头前沿采用装卸桥，水平搬运及堆场作业均采用底盘车。,42,*,（五）装卸桥、叉车方案,该方案是码头的沿采用装卸桥，水平搬运及场地采用叉车。集装箱叉车是集装箱码头常用的一种装卸机械。一般码头前沿利用船机或门机进行装卸，码头前沿和堆场处都用叉车。,43,*,第三节 集装箱码头大门业务,44,*,大门口设置要求是：办理集装箱进出口的手续方便、高效、安全、畅通无阻。如下图：,进门业务操作室,出门业务操作室,集装箱堆场,进门,出门,载箱进门,空车进门,空车出门,载箱出门,码头,码头前沿,集装箱码头大门口设置示意图,一、码头大门的设置,45,*,二、码头门口业务操作程序,（一）整箱货运,出口,操作程序,（二）整箱货运,进口,操作程序,46,*,(1)船公司或其代理人安排拖车或通知货主(客户)安排拖车占码头堆场领取空箱。,(2)拖车司机到船公司或其代理人处领取交收箱用的集装箱收发单。收发单一式6联。与此同时，船公司或其代理人还发给司机封条，每只集装箱一个，装货完毕，加封在集装箱端门上。,(3)拖车司机开车：到码头大门口，从空车进口处进门，在入门口处停车，将集装箱收发单的第一联递交给人门口处的码头职员用于办理人门手续。司机递交收发单第一联后，无需等候，可直接开午云码头专用停车场等候通知。,(4)门口职员将收发晕第一联中的有关数据输入电脑，如船公司名称、船名、航次、箱主、订舱单号、拖车号以及集装箱类型和尺寸等。然后安排取箱位置(空箱在堆场的位置)棚集装箱号码，打印出一张堆场作业纸交给司机。维场作业纸上注明有箔号和取箱的堆场位置，拖车司机便可开车到堆场作业纸上指定的推场位置提取空箱。,整箱货运出口程序,47,*,三、,码头门口,主要职责,1、单证处理：,审核拖箱人递交的各种进出场单证。,如：装箱单、危准单（集装箱危险货物装箱证明书）、提箱凭证、设备交接单等。,2、箱体交接：,与拖箱人一起进行集装箱箱体检查和交接。,3、信息记录：,将信息录入到计算机系统，并打印有关凭证。,4、位置指示：,指定收箱或提箱堆场箱位。,48,*,（1）审核单证：,装箱单、EIR、危准单,（2）验EDI信息：,从系统中调出EDI信息，并与单证上的信息核对。凡没有EDI，或信息不一致的，原则不办理收箱。,（3）箱体交接：,核对箱号、封号、车号、检验箱体。凡箱体有问题的，一律不收。,四、业务及流程,1、收出口重箱进场,49,*,（4）录入信息：,录入到系统中，并申请场位。,（5）打印凭证：,打印含收箱位置的小票给司机。,（司机按照小票指示位置，去场地卸车，而后回检查桥出口）,（6）收回凭证,（7）出场确认：,把系统中该卡车出场,。,50,*,客户持场站出口装箱单到QQCT检查桥申请作业,客户办理集港手续，接受收箱小票,客户持收箱小票到指定箱区卸箱,卸箱后客户办理出场手续,检查桥,箱区,检查桥,青岛前湾集装箱码头有限责任公司操作指南,51,*,（1）审核单证：EIR,（2）箱体交接：,核对箱号、车号，检验箱体。,留下司机签字的EIR码头联,（3）录入信息：,录入到系统中，并申请场位。,（4）打印凭证：,打印含收箱位置的小票给司机。,（司机按照小票指示位置，去场地卸车，而后回检查桥出口）,（5）收回凭证,（6）出场确认：,在系统中确认卡车出场。,2、收存储空箱进场,52,*,客户持船公司出口空箱指令到客户服务中心申请作业,客户办理集港手续，接受收箱小票,客户持收箱小票到指定箱区卸箱,卸箱后客户办理出场手续,检查桥,箱区,检查桥,青岛前湾集装箱码头有限责任公司操作指南,客户申请出口空箱受理，确定入箱时间,箱管,53,*,（1）审核单证：提箱凭证、EIR,（收货人已经在“客服中心”办理过审单、交费、放行等手续）,（2）信息录入：录入到系统中，并调出箱位。,（3）打印凭证：打印含箱位置的小票给司机。,（司机按照小票指示位置，去场地装箱，而后回检查桥出口）,3、提进口重箱出场,54,*,（4）审核证物：核对箱号、车号与单证上的是否一致。,（5）箱体交接：EIR,留下司机签字的EIR码头联,（6）出场确认：把卡车连同箱子出场。,（7）打印出门证,55,*,客户持有效提货单、交货记录、设备交接单，到客户服务中心申请作业,客户持设备交接单办理进场手续,客户持发箱小票到进场提箱,提箱后客户办理出场手续，接受出门证,检查桥,箱区,检查桥,青岛前湾集装箱码头有限责任公司操作指南,客户提供提箱时间段及发票户头，结清费用,计费,接受客户申请，确保设备交接单上报关单号已填写完整准确,受理,56,*,（1）审核单证：提箱凭证、EIR,（客户已在客服办理审单、交费、放行）,（2）录入信息：,（3）打印凭证：小票给司机,（司机按照小票指示位置，去场地装箱，而后回检查桥出口）,（4）审核证物：核对箱号、车号与单证上的是否一致。,（5）箱体交接：EIR,留下司机签字的EIR码头联,（6）出场确认：把卡车连同箱子出场。,（7）打印出门证,4、提空箱出场,57,*,客户持有效单据（船公司分箱指令）到客户服务中心申请作业,客户一箱一单办理入场手续,客户到指定箱区提箱,提箱后客户办理出场手续,检查桥,箱区,检查桥,青岛前湾集装箱码头有限责任公司操作指南,受理客户进口空箱提箱申请，安排提箱时间,箱管,58,*,第四节,集装箱码头堆场的有关操作,一、,集装箱在码头,堆场,上的位置表示,码头堆场区、段的划分：,1,、集装箱码头堆场总面积较大。根据码头堆场的位置，往往将整个港区堆场划分为若干个分堆场，如,1,号堆场，,2,号场，,3,号堆场等。,2,、对每一个分堆场可再划分若干个区，,如,1,区，,2,区，,3,区,等。然后再对每一个区划分为若干个段，并用代号,表示，,如,A,段，,B,段，,C,段,等。,（,1,）、每个段的形状为矩形。其宽度为,6,个标准箱的宽度,(,应留有一定的空隙,),，因而,每个段的宽度可表示为,6,行，用,01,，,02,03,，,04,，,0 5,06,表示。,（,2,）每段的长度通常为,30,个,6,1m(20ft),标准箱的长度。因而每行有,30,个,6,1m,粕长度方向的堆放位置，每个伦置表示为间，用,01,，,03,，,05,、,0 7,、,09,，,，,57,、,59,，共,30,个间位。,59,*,3,、另外集装箱在码头堆场的堆放高度通常为,46,层集装箱、具体表示为地面往上表示,1,层、,2,层、,3,层、,4,层、,5,层、,6,层。图,3l 2,为堆场平面区、段、行、间示意图。,二、,集装箱在码头堆场箱位的表示,集装箱在堆场的箱位，,首先表明区，然后表明段，再表明集装箱在某个段中的行位，最后表明集装箱在该行的间位,。这样，集装箱在码头堆场堆放的位置就清楚，极易查找。,每个集装箱运到码头时，大门口的业务操作员会给出一个箱位给该集装箱堆放，并输入电脑存档，下次要查找这个集装箱时只要去电脑中输入该箱的箱号，电脑就会显示该箱的位置。例如：,2B0403,，表示该集装箱在,2,区,B,段第,4,行的第,3,区间，见图,3,12,。,60,*,61,*,谢谢大家！,62,*,
