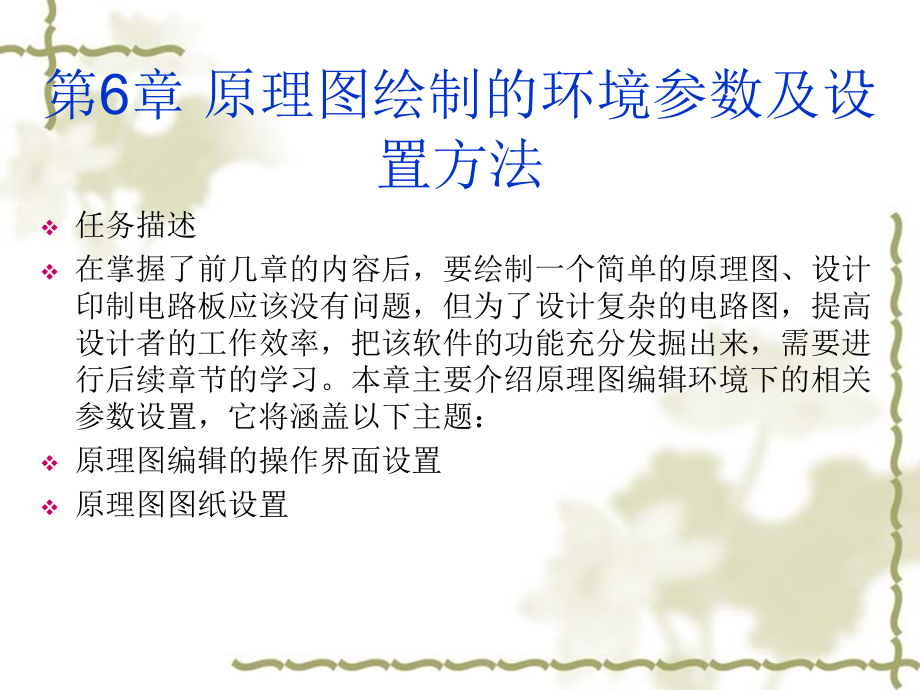

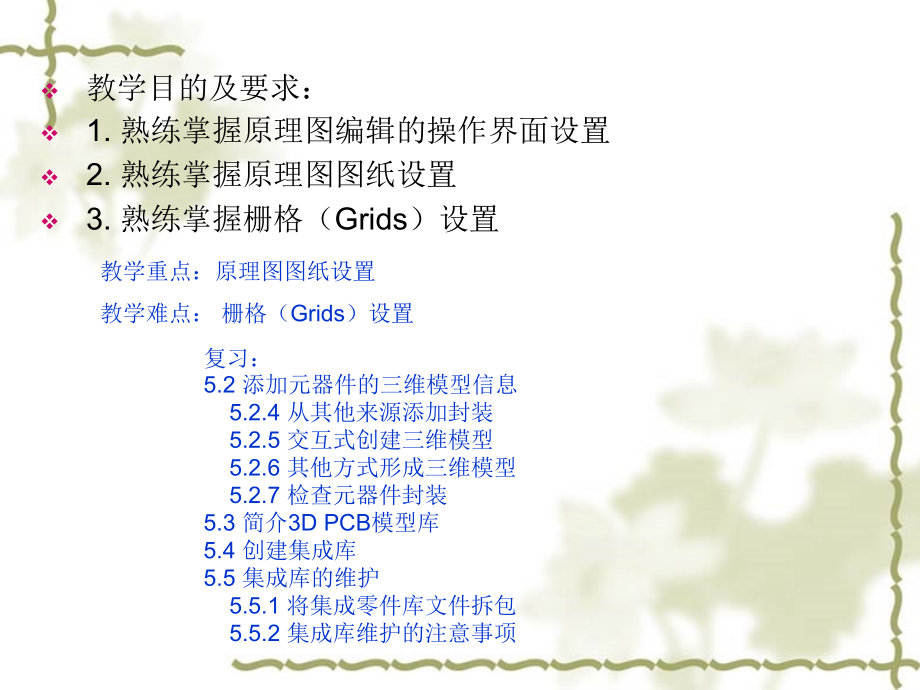

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,6,章 原理图绘制的环境参数及设置方法,任务描述,在掌握了前几章的内容后，要绘制一个简单的原理图、设计印制电路板应该没有问题，但为了设计复杂的电路图，提高设计者的工作效率，把该软件的功能充分发掘出来，需要进行后续章节的学习。本章主要介绍原理图编辑环境下的相关参数设置，它将涵盖以下主题：,原理图编辑的操作界面设置,原理图图纸设置,教学目的及要求：,1.,熟练掌握原理图编辑的操作界面设置,2.,熟练掌握原理图图纸设置,3.,熟练掌握栅格（,Grids,）设置,教学重点：原理图图纸设置,教学难点：栅格（,Grids,）设置,复习：,5.2,添加元器件的三维模型信息,5.2.4,从其他来源添加封装,5.2.5,交互式创建三维模型,5.2.6,其他方式形成三维模型,5.2.7,检查元器件封装,5.3,简介,3D PCB,模型库,5.4,创建集成库,5.5,集成库的维护,5.5.1,将集成零件库文件拆包,5.5.2,集成库维护的注意事项,6.1,原理图编辑的操作界面设置,启动,Altium Designer,后，系统并不会进入原理图编辑的操作界面，只有当用户新建或打开一个,PCB,项目中的原理图文件后，系统才会进入原理图编辑的操作界面（如图,6-1,所示）。本章介绍的所有操作，都是在原理图编辑的操作界面内完成。所以用户一定要用前面介绍的方法，打开原理图编辑器。,图,6-1,原理图编辑操作界面,原理图绘制的环境，就是原理图编辑器以及它提供的设计界面。若要更好地利用强大的电子线路辅助设计软件,Altium Designer,进行电路原理图设计，首先要根据设计的需要对软件的设计环境进行正确的配置。,Altium Designer,的原理图编辑的操作界面，顶部为主菜单和主工具栏，左部为工作区面板，右边大部分区域为编辑区，底部为状态栏及命令栏，还有电路绘图工具栏、常用工具栏等。除主菜单外，上述各部件均可根据需要打开或关闭。工作区面板与编辑区之间的界线可根据需要左右拖动。几个常用工具栏除可将它们分别置于屏幕的上下左右任意一个边上外，还可以以活动窗口的形式出现。下面分别介绍各个环境组件的打开和关闭。,Altium Designer,的原理图编辑的操作界面中多项环境组件的切换可通过选择主菜单,“,View,”,中相应项目实现如图,6-2,所示。,“,Toolbars,”,为常用工具栏切换命令；,“,Workspace Panels,”,为工作区面板切换命令；,“,Desktop Layouts,”,为桌面布局切换命令；,“,Command Status,”,为命令栏切换命令。菜单上的环境组件切换具有开关特性，例如，如果屏幕上有状态栏，当单击一次,“,status Bar,”,时，状态栏从屏幕上消失，当再单击一次,“,Status Bar,”,时，状态栏又会显示在屏幕上。,1,状态栏的切换,要打开或关闭状态栏，可以执行菜单命令,“,View Status Bar,”,。状态栏中包括光标当前的坐标位置、当前的,Grid,值。,2,命令栏的切换,要打开或关闭命令栏，可以执行菜单命令,“,View Command Status,”,。命令栏用来显示当前操作下的可用命令。,3,工具栏的切换,Altium Designer,的工具栏中常用的有主工具栏（,Schematic Standard,）、连线工具栏（,Wiring,）、常用工具栏（,Utilities,）等。这些工具栏的打开与关闭可通过菜单,“,Wiew toolbars,”,中子菜单的相关命令的执行来实现。工具栏菜单及子菜单如图,6-2,所示。,图,6-2,工具栏的切换,6.2,图纸设置,6.2.1,图纸尺寸,在电路原理图绘制过程中，对图纸的设置是原理图设计的第一步。虽然在进入原理图设计环境时，,Altium Designer,系统会自动给出默认的图纸相关参数。但是对于大多数电路图的设计，这些默认的参数不一定适合设计者的要求。,图,6-3,用,Sheet Options,选项卡进行原理图图纸的设置,尤其是图纸幅面的大小，,一般都要根据设计对象的复杂程度和需要对图纸的大小重新定义。在图纸设置的参数中除了要对图幅进行设置外，还包括图纸选项、图纸格式以及栅格的设置等。,设置图纸尺寸时可执行“,DesignDocument Options”,菜单命令，执行后，系统将弹出“,Document Options”,对话框，选择其中的“,Sheet Options”,标签进行设置，如图,6-3,所示。,在,Standard Style,栏的,Standard Styles,处，按右边的,符号，可选择各种规格的图纸。,Altium Designer,系统提供了,18,种规格的标准图纸，各种规格的图纸尺寸如表,6.1,所示。,在,Altium Designer,给出的标准图纸格式中主要有公制图纸格式,(A4A0),、英制图纸格式,(AE),、,OrCAD,格式,(OrCADA OrCADE),以及其他格式,(Letter,、,Legal),等。选择后，通过单击图,6-3,示的对话框右下角的按钮就更新当前的图纸的尺寸。,表,6.1,各种规格的图纸尺寸,代号,尺寸（英寸）,代号,尺寸（英寸）,A4,11.5,7.6,E,4232,A3,15.5,11,.1,Letter,11,8,.5,A2,22.3,15,.7,Legal,14,8,.5,A1,31.5,22,.3,Tabloid,17,11,A0,44.6,31,.5,OrCADA,9,.9,7,.9,A,9.5,7.5,OrCADB,15.4,9,.9,B,15,9,.5,OrCADC,20.6,15,.6,C,2015,OrCADD,32,.6,20,.6,D,32,20,OrCADE,42,.8,32,.8,2,自定义图纸,如果需要自定义图纸尺寸，必须设置图,6-3,所示,“,Custom Style,”,栏中的各个选项。首先，应选中,“,Use Custom Style,”,复选框，以激活自定义图纸功能。,“,Custom Style,”,栏中其他各项设置的含义如下：,（,1,）,Custom Width,：设置图纸的宽度。,（,2,）,Custom Heigh,：设置图纸的高度。,（,3,）,X Region Count,：设置,x,轴框参考坐标的刻度数。如图,6-3,中设置为,6,，就是将,x,轴,6,等分。,（,4,）,Y Region Count,：设置,y,轴框参考坐标的刻度数。如图,6-3,中设置为,4,，就是将,y,轴,4,等分。,（,5,）,Margin Wdth,：设置图纸边框宽度。如图,6-3,中设置为,200,，就是将图纸的边框宽度设置为,200mil,。,6.2.2,图纸方向,1,设置图纸方向,在图,6-3,中，使用,“,Orientaion,”,（方位）下拉列表框可以选择图纸的布置方向。按右边的,符号可以选择为横向（,Landscape,）或纵向（,Portrait,）格式。,2,设置图纸标题栏,图纸标题栏是对图纸的附加说明。在,Altium Designer,提供了两种预先定义好的标题栏，分别是标准格式（,Standard,）和美国国家标准协会支持的格式（,ANSI,），如图,6-4,和,6-5,所示。设置应首先选中,“,Title Block,”,（标题块）左边的复选框，然后按右边的,符号即可以选择。若未选中该复选框，则不显示标题栏。,图,6-4,标准格式（,Standard,）标题栏,图,6-5,美国国家标准模式（,ANSI,）标题栏,Show Reference Zones,”,复选项用来设置图纸上索引区的显示。选中该复选项后，图纸上将显示索引区。所谓索引区是指为方便描述一个对象在原理图文档中所处的位置，在图纸的四个边上分配索引栅格，用不同的字母或数字来表示这些栅格，用字母和数字的组合来代表由对应的垂直和水平栅格所确定的图纸中的,区域。,“,Show Border,”,复选项用来设置图纸边框线的显示。选中该复选项后，图纸中将显示边框线。若未选中该项，将不会显示边框线，同时索引栅格也将无法显示。,“,Show Template Graphics,”,复选项用来设置模板图形的显示。选中该复选项后，将显示模板图形；若未选中，则不会显示模板图形。,3,“,Template,”,区域,“,Template,”,区域用于,52,设定文档模板，在该区域的,“,File Name,”,编辑框内输入模板文件的路径即可。,6.2.3,图纸颜色,图纸颜色设置，包括图纸边框（,Border,）和图纸底色（,Sheet,）的设置。,在图,6-3,中，,“,Border Color,”,选择项用来设置边框的颜色，默认值为黑色。单击右边的颜色框，系统将弹出,“,Choose Color,”,对话框，如图,6-6,所示，我们可通过它来选取新的边框颜色。,“,Sheet Color,”,栏负责设置图纸的底色，默认的设置为浅黄色。要改变底色时，双击右边的颜色框，打开,“,Choose Color,”,对话框如图,6-6,所示，然后选取出新的图纸底色。,“,Choose Color,”,对话框的,“,Basic,”,标签中列出了当前可用的,239,种颜色，并定位于当前所使用的颜色。如果用户希望改变当前使用的颜色，可直接在,“,Basic Colors,”,栏或,“,Custom colors,”,栏中用鼠标单击选取。,如果设计者希望自己定义颜色，单击,“,Standard,”,标签，如图,6-7,所示，选择好颜色后单击,“,Add to Custom Colors,”,按钮，即可把颜色添加到,Custom Colors,中。,图,6-6,选择颜色对话框 图,6-7,设计者自己定义颜色,6.3,栅格（,Grids,）设置,在设计原理图时，图纸上的栅格为放置元器件、连接线路等设计工作带来了极大的方便。在进行图纸的显示操作时，可以设置网格的种类以及是否显示网格。在图,6-3,所示的,Document Options,对话框中栅格设置条目可以对电路原理图的图纸栅格（,Grids,）和电气栅格（,Electrical Grid),进行设置。,具体设置内容介绍如下,:,1.,捕获栅格（,Snap,）：表示设计者在放置或者移动,“,对象,”,时，光标移动的距离。捕获功能的使用，可以在绘图中能快速地对准坐标位置，若要使用捕获栅格功能，先选中（,Snap,）选项左边的复选框，然后在右边的输入框中输入设定值。,2.,可视栅格（,Visible,：表示图纸上可视的栅格，要使栅格可见，选中（,Visible,）选项左边的复选框，然后在右边的输入框中输入设定值。建议在该编辑框中设置与,“,Snap,”,编辑框中相同的值，使显示的栅格与捕捉栅格一致。若未选中该复选项则不显示栅格。,3.,电气栅格（,Electrical Grid,）：用来设置在绘制图纸上的连线时捕获电气节点的半径。该选项的设置值决定系统在绘制导线,wire,时，以鼠标当前坐标位置为中心，以设定值为半径向周围搜索电气节点，然后自动将光标移动到搜索到的节点表示电气连接有效。实际设计时，为能准确快速地捕获电气节点，电气栅格应该设置得比当前捕获栅格稍微小点，否则电气对象的定位会变得相当的困难。,格点的使用和正确设置可以使设计者在原理图的设计中准确地捕捉元器件。使用可视格点，可以使设计者大致把握图纸上各个元素的放置位置和几何尺寸，电气栅格的使用大大地方便了电气连线的操作。在原理图设计过程中恰当地使用栅格设置，可方便电路原理图的设计，提高电路原理图绘制的速度和准确性。,6.4,其他设置,6.4.1,“,Document Options,”,中的系统字体设置,在图,6-3,所示的,“,Document Options,”,对话框中，单击,“,Change System Font,”,（更改系统字体）按钮，屏幕上会出现系统字体对话框，可以对字体、大小、颜色等进行设置。选择好字体后，单击,“,确定,”,按钮即可完成字体的重新设置。,6.4.2,图纸设计信息,图纸的设计信息记录了电路原理图的设计信息和更新记录。,Altium Designer,的这项功能使原理图的设计者可以更方便、有效地对图纸的设计进行管理。若要打开图纸设计信息设置对话框，可以在图,6-3,所示的,Document Options,对话框中用鼠标单击,Parameters,标签，如图,6-8,所示。,“,Parameters,”,标签为原理图文档提供,20,多个文档参数，供用户在图纸模板和图纸中放置。当用户为参数赋了值，并选中转换特殊字符串选项后（方法：鼠标单击主菜单,DXPPreferencesSchematicGraphical Editing,，在该选项卡内选择复选框：,Convert Special Strings,），图纸上显示所赋参数值。,在图,6-8,所示对话框中可以设置的选项很多，其中常用的有以下几个：,Address,：设计者所在的公司以及个人的地址信息。,Approved By,：原理图审核者的名字。,Author,：原理图设计者的名字,Checked By,：原理图校对者的名字,Company Name,：原理图设计公司的名字,Current Date,：系统日期,Current Time,：系统时间,Document Name,：该文件的名称,Sheet Number,：原理图页面数,Sheet Total,：整个设计项目拥有的图纸数目,Title,：原理图的名称,在上述选项中的填写信息包括：设置参数的值（,Value,）和数值的类型,(Type),。设计者可以根据需要添加新的参数值。填写的方法有以下几种：,单击欲填写参数名称的（,Value,）文本框，把*去掉，可以直接在文本框中输入参数。,单击要填写参数名称所在的行，使该行变为选中状态，然后单击对话框下方的,Edit,按钮，进入参数编辑对话框如图,6-9,，这时设计者可以根据需要在对话框中填写参数。,图,6-8,图纸设计信息对话框,双击要编辑参数所在行的任意位置，系统也将弹出参数编辑对话框如图,6-9,所示。,在图纸设计信息对话框中按下按钮,Add,，系统自动弹出参数属性编辑对话框，此时可以添加新的参数。,在图,6-9,所示的,“,Parameter Properties,”,对话框，在该对话框的,“,Value,”,文本框内输入参数值。如果是系统提供的参数，其参数名是不可更改的（灰色）。确定后单击,“,OK,”,按钮，即完成参数赋值的操作。,图,6-9,参数设置对话框,可以在图,6-3,所示的,Document Options,对话框中用鼠标单击,Units,标签,可以设置图纸是用英制（,Imperial,）或公制,(Metric),单位。,如果完成了参数赋值后，标题栏内没有显示任何信息。如在图,6-8,中的“,Title”,栏处，赋了“数码管显示电路”的值，而标题栏无显示。则需要作如下操作：,单击工具栏中的绘图工具按钮,，在弹出的工具面板中选择添加放置文本按钮,，按键盘上的“,Tab”,键，打开“,Annotation”,对话框如图,6-10,，可在“,Properties”,选项区域中的“,Text”,下拉列表框中选择“,=Title”,，在“,Font”,处，按,Change,按钮，设置字体颜色、大小等属性，然后在按,OK,按钮，关闭“,Annotation”,对话框，鼠标在标题栏中“,Title”,处的适当位置，按鼠标左键即可。,图,6-10,让设置的参数在标题栏内可见,小结：,6.1,原理图编辑的操作界面设置,6.2,图纸设置,6.2.1,图纸尺寸,6.2.2,图纸方向,6.2.3,图纸颜色,6.3,栅格（,Grids,）设置,习题,1,Altium Designer,原理图编辑器中的常用工具栏有哪些？各种工具栏的主要用途是什么？,2,新建一个原理图图纸，图纸大小为：,Letter,、标题栏为：,ANSI,，图纸底色为：浅黄色,214,，,3,在,Altium Designer,中提供了哪几种类型的标准图纸？能否根据用户需要定义图纸？,5,窗口设置。反复尝试各项窗口设置命令及操作，如,“,View,”,菜单中的环境组件切换命令、工作区面板的切换、状态栏的切换、命令栏的切换、工具栏的切换等。,6,如何将原理图可视网格设置成,Dot Grid,或,Line Grid?,7,如何设置光标形状为,:Larger Cursor 90,或,Small Cursor45,？,8,在原理图中如何设置撤销或重复操作的次数。,9,如何设置元器件自动切割导线。即当一个元器件放置中，若元器件的两个管脚同时落在一根导线上，该导线将被元器件的两个管脚切割成两段，并将切割的两个端点分别与元器件的管脚相连接。,
