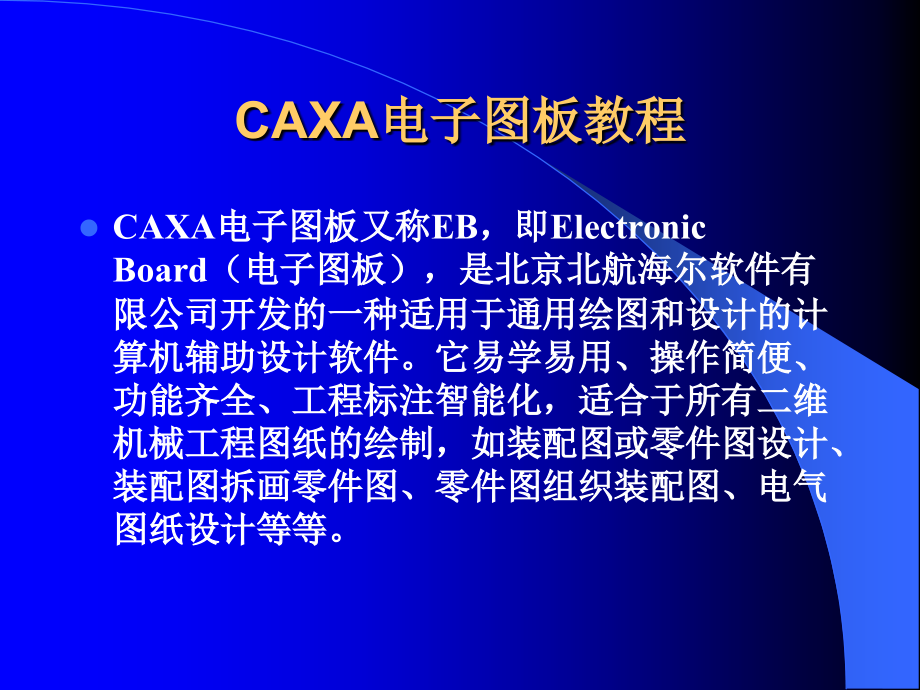

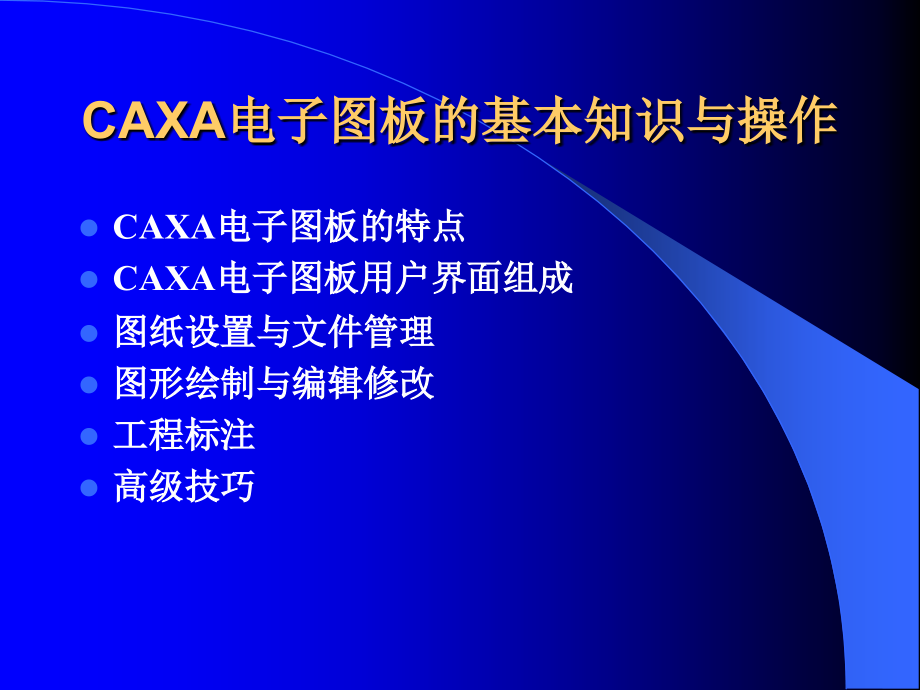

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,CAXA,电子图板教程,CAXA,电子图板又称,EB,，即,Electronic Board,（,电子图板），是北京北航海尔软件有限公司开发的一种适用于通用绘图和设计的计算机辅助设计软件。它易学易用、操作简便、功能齐全、工程标注智能化，适合于所有二维机械工程图纸的绘制，如装配图或零件图设计、装配图拆画零件图、零件图组织装配图、电气图纸设计等等。,CAXA,电子图板的基本知识与操作,CAXA,电子图板的特点,CAXA,电子图板用户界面组成,图纸设置与文件管理,图形绘制与编辑修改,工程标注,高级技巧,1.,CAXA,电子图板的特点,中文全程在线帮助,：图标和全中文菜单结合。系统状态、提示及帮助信息均为中文。使用者在需要时，只需按下热键，即可获得详细的帮助信息。,全面采用国标设计：,按照最新国标提供图框、标题栏、明细表、文字标注、尺寸标注以及工程标注，已通过国家机械,CAD,标准化审查。,操作简单，易学易用：,CAXA,电子图板具有全面的鼠标拖动绘图功能，采用动态导航定位，既符合画法几何原理，又使操作直观灵活；图纸比例与图形设计无关，使设计者节省了大量的比例换算时间。另外，还具备,undo/redo,（,取消,/,重复）功能，使绘图更加灵活自如。,通用的数据接口：,通过,DXF,接口、,HPGL,接口和,DWG,接口可与其它,CAD,软件进行图纸数据交换，可以利用用户在其它,CAD,系统上所做的工作,智能化的工程标注：,系统智能判断尺寸类型，自动完成所有标注。尺寸公差数值可以按国标偏差代号和公差等级自动查询标出。提供坐标标注、倒角标注、引出说明、粗糙度、基准代号、形位公差、焊接符号和剖切位置符号等工程标注。,轻松的剖面线绘制：,对任意复杂的封闭区域，用鼠标点域内任意一点，系统自动完成剖面线填充。多种剖面图案可供选择。,方便的明细表与零件序号联动：,进行零件序号标注时，可自动生成明细表，并且将标准件的数据自动填写到明细表中，如在中间插入序号，则其后的零件序号和明细表会自动进行排序；若对明细表进行操作，则零件序号也会相应的变动。用户可自性设计明细表格式，并可随时修改明细表内容。,种类齐全的参量国标图库：,国标图库中的图符可以设置成六个视图，且六个视图之间保持联动。提取图符时既可按照图库中设定的系列标准数据提取，也可给定非标准的数据；提出图符以后还可以进行图符再修改，图符上所有的标注尺寸、文字、剖面线以及工程标注可以同时随图符提出，并根据给定的尺寸进行变化；提取的图符还能实现自动消隐，十分有利于装配图的绘制。,全开放的用户建库手段：,用户无需懂得编程，只需要把图形绘制出来，标上尺寸，即可建立用户自己的参量图库。,先进的局部参数化设计：,可对任意复杂的零件图或装配图进行编辑修改，在欠约束或过约束的情况下都能给出合理的结果，用户在设计产品时，只需将精力集中在产品的构思上而不必关心具体的尺寸细节，产品设计定形之后，选取要修改的图形部分，输入准确的尺寸值，系统则根据输入的尺寸值自动修改图形，并且保持几何约束关系的不变，对于复杂的二维图形的修改局部参数化设计更具优势。,通用的数据接口：,通过,DXF,接口,、,HPGL,接口,和,DWG,接口可与其它,CAD,软件进行图纸数据交换，可以利用用户在其它,CAD,系统上所做的工作,全面支持市场上流行的打印机和绘图仪：,绘图输出提供拼图功能，使得用户能够用小号图纸输出大号图形，使用普通的打印机也能输出零号图纸。,2.CAXA,电子图板用户界面组成,绘图区：用户进行绘图设计的工作区域。,菜单系统,常驻菜单、下拉菜单、立即菜单、工具点菜单,工具栏,标准、属性、常用、绘制、当前绘制工具栏,状态显示或提示,系统状态显示区,操作与信息提示区,工具点菜单状态显示,点捕捉状态提示,命令与数据输入区,2.1,基本操作,2.1.1,命令的输入与执行,CAXA,电子图板在执行命令的操作方法上，设置了鼠标选择和键盘输入两种并行的输入方式。两种方法并行存在，为不同程度的用户提供了操作上的方便。,1.,激活命令的方法,（,1,）从下拉菜单中单击,单击下拉菜单中的某个选项，打开该下拉菜单，再移动光标到某个需要的命令上点击，即可激活该命令。,（,2,）从当前绘制工具栏中单击,点击屏幕上显示的当前绘制工具栏中的某个按钮，即可激活对应的命令。,（,3,）从命令提示行中输入,当命令提示行中显示“命令”时，可在键盘上直接输入命令。例如：输入“,line”,或“,L”,回车，可激活“直线”命令；键入“,circle”,或“,c”,回车，可激活圆命令等。,（,4,）从弹出菜单中激活,在没有命令执行时，点击屏幕上的某些图形对象，然后单击右键，可显示一个弹出菜单，从弹出菜单中选择某个命令，即可激活该命令。弹出菜单中的内容随每次选择的图形对象的不同而不同。,（,5,）右键重复激活,刚执行完毕某个命令，立即单击鼠标右键，即可重复激活刚才执行的命令。用此方法可快速激活那些需要重复执行的命令。,2,命令的执行过程,激活命令后，通常都会在命令提示行的上方显示一个立即菜单，再在立即菜单中选择适合自己当前需要的绘制方式，然后按照命令提示输入绘图所需要的数据，完成绘图。,3,命令的中断,如果要放弃正在执行的命令，可使用键盘左上方,Esc,键。直接激活其它命令，也可使正在执行的命令中断。,4,绘图数据的输入,绘图的数据包括点坐标、半径、直径、距离、角度等，从键盘上直接输入后回车即可。,5,点的输入 点是最基本的图形元素，点的输入是各种绘图操作的基础。力求简单、迅速、准确。（,1,）由键盘输入点的坐标（,2,）鼠标输入点的坐标（,3,）工具点的捕捉,所谓工具点捕捉就是使用鼠标捕捉工具点菜单中的某个特征点。,屏幕点：（,S,）：,屏幕上的任意位置点。,端点：（,E,）：,曲线的端点。,中点：（,M,）：,曲线的中点。,圆心：（,C,）：,圆或圆弧的圆心。,交点：（,I,）：,两曲线的交点。,切点：（,T,）：,曲线的切点。,垂足点：（,P,）：,曲线的垂足点。,最近点：（,N,）：,曲线上距离捕捉,光标最近的点。,孤立点：（,L,）：,屏幕上已存在的用点命令绘制的点。,象限点：（,Q,）：,圆或圆弧的象限点。,进入作图命令，需要输入特征点时，只需按下,空格键,，即在屏幕上弹出下拉工具点菜单，如图所示。,2.2,精确绘图,利用,CAXA,的对象捕捉工具能够快速、精确地绘图。这些工具，无须输入坐标或进行繁琐的计算就可以绘制精确的图形。在绘图过程中，为使绘图和设计过程更简便易行，,CAXA,提供了点的捕捉方式。这些绘图工具有助于在快速绘图的同时保证绘图的精度。,2.2.1,屏幕点的捕捉设置,系统对屏幕上的点可以进行不同形式的控制，这种控制方式称为捕捉。点的捕捉方式有四种：自由,、,智能,、,栅格和导航，它显示在屏幕的右下角，如下图所示。按,F6,功能键可对四种方式进行切换，或用鼠标单击捕捉点显示按钮也可以对捕捉方式进行选择。,选取下拉菜单“设置屏幕点设置”，出现屏幕点设置对话框，如右图所示，在对话框中可以对屏幕点进行设置。,1,屏幕点方式,屏幕点的捕捉方式设置有四种：自由、栅格、智能、导航。,1.,自由点捕捉,在屏幕点设置对话框的屏幕点方式选项中，选择自由点，而智能点与导航点设置和导航角度设置选项全变灰。,在自由方式下，对点不加任何限制，鼠标在屏幕上绘图区内移动时不自动吸附到任何特征点上，点的输入完全由当前鼠标在绘图区内的实际定位来确定。,2.,栅格点,栅格点就是在屏幕上绘图区内沿当前用户坐标系的,X,方向和,Y,方向等间距排列的点。鼠标在屏幕上绘图区内移动时会自动吸附到距离最近的栅格点上，这时点的输入是由吸附上的栅格点坐标来确定的。,在,屏幕点设置对话框,的屏幕点方式选项中，选择栅格点，智能点与导航点设置和导航角度设置选项全变灰，而栅格点设置选项变亮。在栅格点设置选项中可以设置栅格的间距和显示。,当选择栅格点捕捉方式时，栅格点可以设置为可见和不可见，栅格点间隔也可以修改。鼠标的十字光标只能在被设置的屏幕栅格上移动，栅格点不可见时，栅格点的自动吸附依然存在。,3.,智能点,在屏幕点设置对话框的屏幕点方式选项中，选择智能点，导航角度设置选项变灰，而智能点与导航点设置选项变亮。在智能点与导航点设置选项中，可以设置自动捕捉一些特征点。智能点状态下，鼠标自动捕捉一些特征点。,4.,导航点,在屏幕点设置对话框的屏幕点方式选项中，选择导航点，导航角度设置选项变亮，而智能点与导航点设置选项部分变亮。在智能点与导航点设置选项中，可以设置给定的自动捕捉一些特征点。,导航状态下，系统通过光标线对若干种特征点进行导航，当光标线通过设定的特征点时，特征点被加亮，很容易确定“高平齐，长对正，宽相等”的对应关系。,例,1:,利用导航点绘制长、宽、高为,80,、,60,、,40,六面体的主视图和俯视图。,作图步骤如下：,1),画俯视图：用矩形命令绘制长为,80,，宽为,60,的矩形；,2),在屏幕右下角将屏幕点设置为导航；,3),利用直线命令绘制直线，确定,P1,点。鼠标在俯视图上方移动，即可发现系统自动地寻找导航点，在适当位置单击鼠标左键既确定,P1,点如左下图所示。,4),确定,P2,点，鼠标右移自动寻找,P2,点如右下图所示；,5),确定,P3,点，在导航状态下用相对坐标（,0,40,）给出如左下图所示；（也可以用直线的长度）,6),确定,P4,点，鼠标左移自动寻找,P4,点如中下图所示；,7),连接,P1,点完成主视图。,3.,图纸设置与文件管理,CAXA,电子图板设置了,5,种（,A0,A4,）,标准图幅及相应的图框、标题栏和明细表，还允许用户自定义图幅、图框和标题栏并制成模板文件，与标准图幅、图框和标题栏一起，在需要时被图形文件调用。,CAXA,电子图板为用户提供了功能齐全的文件管理系统，用户使用这些功能可以灵活、方便地对原有文件或屏幕上的绘图信息进行文件管理，定制自已的模板文件以方便用户配制系统参数。,3.1,图纸设置,一张符合国标的工程图纸，不仅需要有图形元素，而且需要有图框、标题栏、零件编号和明细表等元素。在电子图板绘图系统中，包括有：,图纸幅面,图框设置,标题栏,零件序号,明细表,3.1.1,图纸幅面,在图纸幅面规格中，电子图板设置了从,A0,到,A4,共,5,种标准图纸幅面供调用。并可设置图纸方向及图纸比例。,3.1.2,图框设置,当用鼠标点取“幅面,/,图框设置”菜单时，其右侧弹出三个选项，分别为：,调入图框,、,定义图框,和,存储图框,，如下图所示。,调入图框,在此对话框中的图框列表中列出与当前幅面一致的图框名称，选取所需图框插入到当前图纸中。如果图纸中已经有图框，新图框将替代旧图框。,定义图框,在此命令下拾取欲组成图框的实体，用鼠标右键确认后输入定位点，图框的定位点用于在插入标题栏和明细表时定位，所以一般图框的定位点为右下角点。,存储图框,将定义的图框存储到文件中以供以后使用。只需用鼠标点取此菜单，弹出对话框后输入文件名即可，若此时图中没有定义的图框则不弹出对话框。,3.1.3,标题栏,“标题栏设置”菜单包括,调入标题栏,、,定义标题栏,、,存储标题栏,和,填写标题栏,四个选项，如图所示。,调入标题栏,在此对话框中的标题栏列表中列出标题栏名称，选取所需标题栏插入到当前图纸中。如果图纸中已经有标题栏，新图框将替代旧标题栏。,定义标题栏,将绘制的图形定义成标题栏。在此命令下拾取欲组成标题栏的实体，点击鼠标右键即可,存储标题栏,将定义的标题栏存储到文件中以供以后使用。只需用鼠标点取此菜单，弹出对话框后输入文件名即可，若此时图中没有定义的标题栏则不弹出对话框。,填写标题栏,填写系统提供的标题栏，如果此时的标题栏不是系统所提供的或没有标题栏，则无法用此功能。,3.1.4,零件序号,零件序号和明细表是绘制装配图不可缺少的内容，电子图板设置了序号生成和插入功能，并且与明细表联动，在生成和插入零件序号的同时，允许用户填写或不填写明细表中的各表项，而且对从图库中提取的标准件或含属性的块，在零件序号生成时，能自动将其属性填入明细表中。,“零件序号”菜单包括生成序号,、,删除序号,、,编辑序号,和,序号设置,。,生成序号,生成零件序号,或,插入零件序号,，与明细表联动。可以在生成或插入时即填写明细表。用光标点取“生成零件序号”菜单后，左下角弹出立即菜单，可以用组合键“,ALT+1,ALT+6”,进行功能切换。,ALT+1:,零件序号值：可以输入,3,位前缀值和最多,3,位数字值的最多共,6,位的字串，若在前缀当中第一位为符号“,”,标志，为零件序号中加圈的形式。,详细说明见系统帮助信息。,删除序号,删除不需要的零件序号：如果所要删除的序号没有重名的序号，则同时删除明细表中相应的表项，否则只删除所拾取的序号。如果删除的序号为中间项，则系统会自动将该项以后的序号值顺序减一，以保持序号的连续性。,编辑序号,修改指定序号的位置，根据鼠标拾取位置的不同，可以分别修改序号的指引线或序号。如果鼠标拾取的是序号的指引线，所编辑的是序号引出点及指引线的位置；如果拾取的是序号的序号值，则所编辑的是转折点及序号位置。,序号设置,在此对话框中选择零件序号的标注形式，注意：在一张图纸上零件序号形式应统一，所以如果图纸中已标注了零件序号，就不能再改变零件序号的设置。,3.1.5,明细表,电子图板的明细表与零件序号是联动的，可以随零件序号的插入和删除产生相应的变化。除此之外，明细表本身还有,定制表头,、,填写表项,、,删除表项,、,表格折,行,、,输出数据,和,读入数据,等操作。,定制表头,在此对话框中定制明细表表头的格式，并可以对已有的明细表表头中的表项增加或删除，也可以调入或存储表头。注意：如果当前图纸上存在明细表则当前修改的明细表表头将不起作用。,填写表项,用鼠标拾取需要填写或修改的明细表表项后，弹出填写表项对话框，即可进行填写或修改，然后点击确定按钮，所填项目将自动添加到明细表当中。,删除表项,用鼠标拾取所要删除的明细表表项，如果拾取无误则删除该表项及所对应的所有序号，同时该序号以后的序号将自动重新排列。当需要删除所有明细表表项时，可以直接拾取明细表表头，此时弹出对话框以得到用户的最终确认后，删除所有的明细表表项及序号。,表格折行,用鼠标拾取某一待折行的表项，系统将按照立即菜单中的选项进行左折或右折。,输出数据,将明细表中的内容输出为文本文件,、,MDB,文件或,DBF,文件。,读入数据,读入,MDB,文件、,DBF,文件中与当前明细表表头一致并且序号相同的数据。,文字参数,（,1,）命令 下拉菜单“设置文字参数”。,（,2,）功能,设置文字参数。,（,3,）操作,拾取文字参数设置命令后，系统弹出字型管理对话框，如图,3-7,所示。选择所需要的参数后，单击“确定”按钮，操作结束。,3.2,文件管理,CAXA,电子图板为用户提供了功能齐全的文件管理系统，用户使用这些功能可以灵活、方便地对原有文件或屏幕上的绘图信息进行文件管理，定制自已的模板文件以方便用户配制系统参数。文件菜单包括有：,新文件,、,打开文件,、,存储文件,、,另存文件,、,文件检索、,并入文件,、,部分存储,、,绘图输出,、,数据接口,、,应用程序管理器。它们都属于下拉主菜单中文件的下拉菜单。重点关注数据接口及应用程序管理器。,3.2.1,数据接口,在电子图板系统当中可以读入,DWG/DXF,文件、,WMF,文件、,DAT,文件、,HPGL,文件,和,IGES,文件,，可以输出,DWG/DXF,文件,和,IGES,文件,，此外还提供了,DWG/DXF,文件批转换器，提供,DWG/DXF,文件的批量转换。,3.2.2,应用程序管理器,应用程序管理器用来管理电子图板二次开发应用程序的，在“文件”菜单中选择“应用程序管理器”命令，可以弹出如图所示的对话框。电子图板已经提供了建筑、齿轮和电子模块。,
