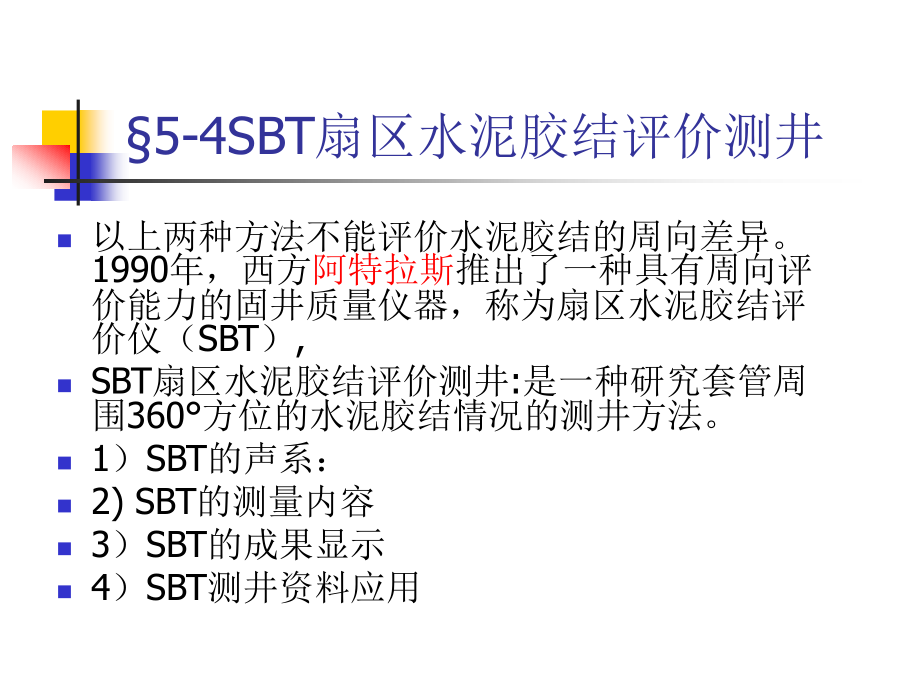

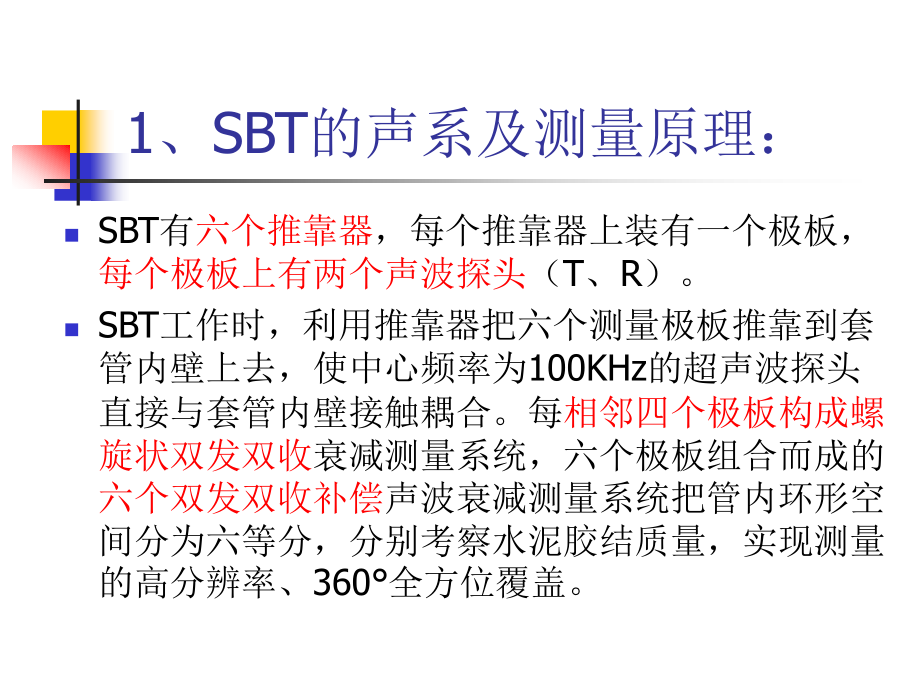

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,5-4,SBT,扇区水泥胶结评价测井,以上两种方法不能评价水泥胶结的周向差异。,1990,年，西方,阿特拉斯,推出了一种具有周向评价能力的固井质量仪器，称为扇区水泥胶结评价仪（,SBT,）,SBT,扇区水泥胶结评价测井,:,是一种研究套管周围,360,方位的水泥胶结情况的测井方法。,1,）,SBT,的声系：,2)SBT,的测量内容,3,）,SBT,的成果显示,4,）,SBT,测井资料应用,1,、,SBT,的声系及测量原理：,SBT,有,六个推靠器,，每个推靠器上装有一个极板，,每个极板上有两个声波探头,（,T,、,R,）。,SBT,工作时，利用推靠器把六个测量极板推靠到套管内壁上去，使中心频率为,100KHz,的超声波探头直接与套管内壁接触耦合。每,相邻四个极板构成螺旋状双发双收,衰减测量系统，六个极板组合而成的,六个双发双收补偿,声波衰减测量系统把管内环形空间分为六等分，分别考察水泥胶结质量，实现测量的高分辨率、,360,全方位覆盖。,阿特拉斯,SBT,该仪器测量的是衰减率曲线，最后,由六条衰减率计算合成声幅，它相当于常规的,CBL,。因而可以用常规的,CBL,解释经验与标准去评价。,突出的优点,:,是不受快地层的影响，井斜、流体密度的影响也大大降低。,注意,:,高强度胶结中沟槽的影响。也要注意中等强度均匀胶结时的评价（不要评价偏低）此时第一界面一般不会出现窜槽现象。,2,、,SBT,的测量内容,平均声衰减系数,ATav:,最小声衰减系数,ATmin:,ATav,和,ATmin,的差异,反映了水泥胶结的周向不均匀性。若,较长井段连续出现明显差异，则有可能存在窜槽。,2,、,SBT,的测量内容,平均声幅,AMav,：,Afree,为自由套管声幅，由实验确定。,AMav,相当于理想条件下的声幅测井曲线。,相对方位（,RB,）：反映第一扇区中点相对于井眼底线的相对方位角，,可用于确定窜槽的方位,。,5ft,标准源距的变密度测井（,DVL):,主要用于评价水泥环与地层界面的胶结质量。,3,、,SBT,的成果显示,胶结图将实测衰减分为,5,级灰度：,最高一级为黑色,，对应的相对衰减率为,80%,以上，（完全胶结时衰减率为,1,）；,最低一级为白色，,对应相对衰减率低于,20%,（未胶结）,直接绘出相对衰减率与深度之间的关系曲线，共,6,条。,在成果图上,ATav,与,ATmin,之间往往用,阴影,表示，阴影宽度表示了胶结层中,水泥窜槽,的存在和大小,阿特拉斯,SBT,4,、,SBT,资料的应用,检查固井质量：,根据由黑到白划分的,5,个灰度级别，胶结图中,黑色部分，说明胶结良好，白色部分说明未胶结,；另外,3,个灰度代表这两者之间的情况。灰度颜色越深，说明胶结越好。,确定窜槽位置：,平均衰减,ATav,与最小衰减,ATmin,曲线的,幅度差,表示套管外某一段,缺失水泥,。若,较长深度有连续的宽幅度差，表明水泥环内有窜槽,，阴影段的宽度是窜槽程度的函数。,具体如下：,SBT,测井应用,确定自由套管,无支撑的自由套管井段，,SBT,测井图显示如图（,979-1024,米）,六扇区衰减率数值小，且较稳定一致，扇区水泥胶结图为白色显示，平均、最小衰减率曲线间差异小。,胶结良好,SBT,测井资料显示：,六扇区衰减率数值大且稳定，扇区水泥胶结图显示为均匀的黑色，平均、最小衰减率（数值大）曲线间差异小，,VDL,缺失套管波,。表明该段固结质量好且水泥量大、分布也均匀。,VDL,的地层波显示能量高且地层波清晰，表明第二界面胶结好（见右图：,2324.5-2345.2,米）。,胶结良好,中等胶结,SBT,测井资料显示：,六扇区衰减率数值中等且较稳定，扇区水泥胶结图为灰黑色，平均、最小衰减率（数值中等）曲线间有一定的差异，,VDL,显示套管波较弱,。表明该段固结中等。,VDL,的地层波显示能量中等且地层波较清晰，表明第二界面胶结中等。,胶结中等,显示沟槽,探测水泥沟槽是水泥胶结测井的主要任务之一。直观显示水泥沟槽是,SBT,的独到之处，其原因是它具有较高的环向分辨率，克服了,CBL,的致命弱点。右图是一个,水泥沟槽的例子。,水泥图和平均、最小衰减率差异显示出沟槽明显，沟槽,井段套管波微弱,，,CBL,值低,，似乎胶结良好。,SBT,反映水泥沟槽,在,SBT,测井图上，水泥图为黑、白色相间显示，,最大声幅、最小声幅和平均声幅之间差异大,，沟槽明显；,沟槽 井段套管波微弱，地层波强度中等，,CBL,值低，似乎胶结良好,。这样的水泥胶结不能有效封隔油水层。,罗,602,井,SBT,反映水泥沟槽,水泥空隙,水泥空隙是,指那些径向和垂向均互不相通的局部水泥较小间断,。它不会导致窜槽，但往往对应,CBL,值中等，造成水泥胶结错误评价。,SBT,其环向和垂向具有高分辨率，清晰显示这些空隙。,水泥空隙,本章总结,1.,滑行波,、声阻抗、周波跳跃,2.,声波速度、幅度与介质密度的关系,3.,声波速度测井的应用,重点计算孔隙度,4.,水泥胶结测井曲线判断固井质量,5.,声波变密度测井判断固井质量,6,、,SBT,分析固井质量,思考与练习：,1.,水泥胶结测井受哪些因素影响？,2.,如何利用水泥胶结测井判断固井质量？,3.,如何利用声波变密度图解释固井质量？,4.,判断,:,测量的声波幅度越小（大），固井质量越好。,5.,判断：胶结指数越小，固井质量越好。,6.,解释：相对幅度、声幅衰减率、胶结指数,7,填空：第一界面胶结越,，固井声幅越,
