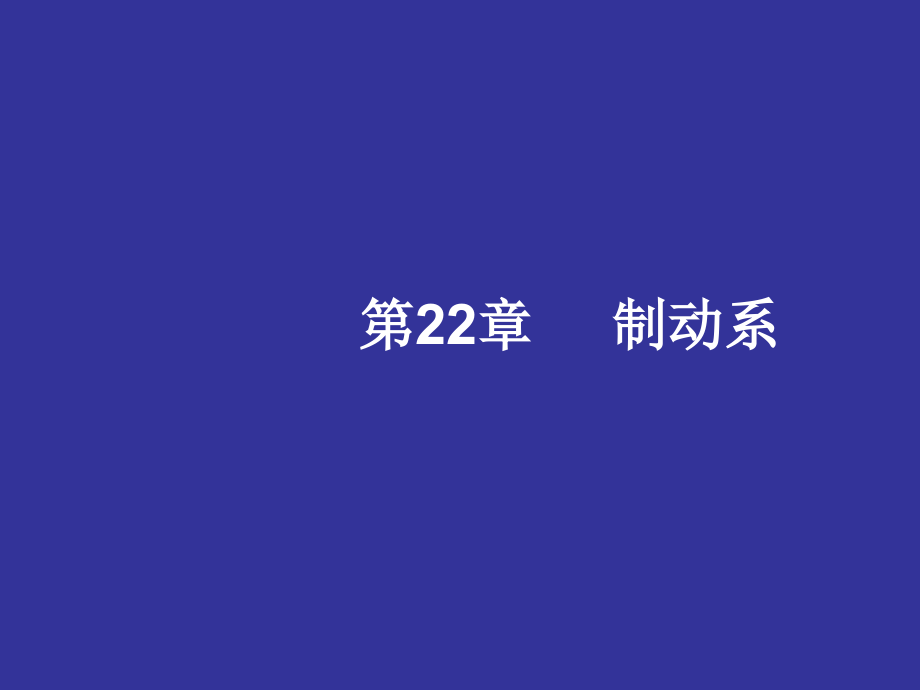

第22章 制动系.ppt

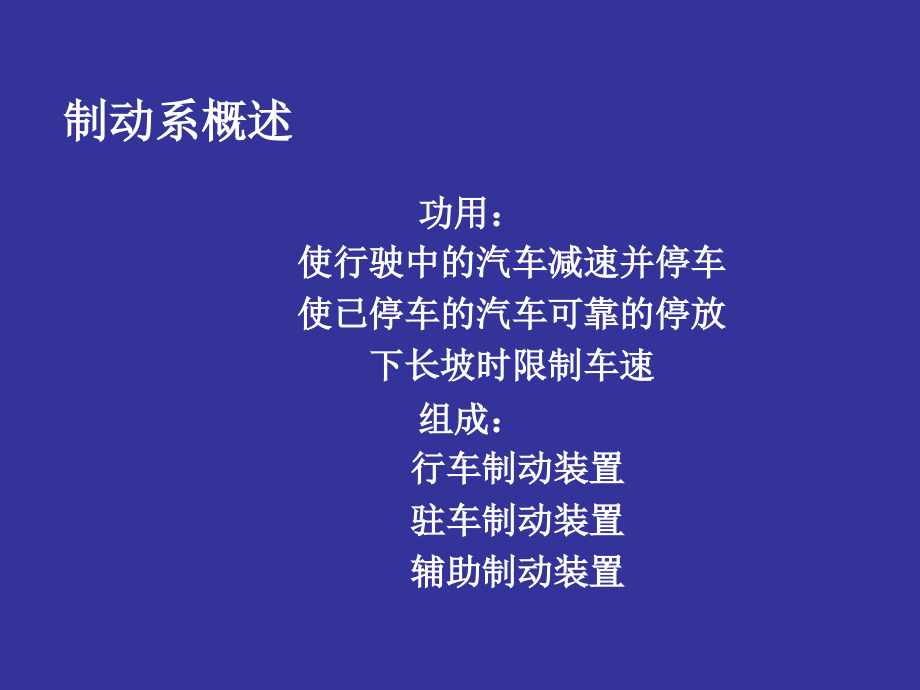

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第22章 制动系,制动系概述,功用：,使行驶中的汽车减速并停车,使已停车的汽车可靠的停放,下长坡时限制车速,组成：,行车制动装置,驻车制动装置,辅助制动装置,制动系分类,人力式制动传动机构,：,利用驾驶员施加于制动系的力作为制动力源的传动机构。,动力式制动传动机构：,利用发动机的动力作为制动力源，并由驾驶员通过操纵机构控制的传动机构。,制动装置基本结构,制动踏板,制动主缸,制动油管,制动鼓,制动轮缸,摩擦片,制动蹄,回位弹簧,支承销,制动力,工作原理演示,工作过程：踩下踏板，主缸中油液进入分缸，推动活塞使两制动蹄上端向外张开，制动蹄摩擦片压紧在制动鼓内表面，形成一摩擦力矩，其方向与车轮旋转方向相反；摩擦力矩传到地面，产生一个向前的圆周力作用于地面；而地面产生一反作用力作用于车轮，与车轮方向相反，即为制动力。,制动系工作原理,车轮制动器,一、鼓式制动器,组成：,旋转部分：制动鼓,固定部分：制动底板,制动蹄,张开机构：轮缸,定位调整：调整凸轮,偏心支承销,制动鼓,制动底板,制动轮缸,调整凸轮,偏心支承销,鼓式制动器结构,鼓式制动器常见类型,1、领从蹄式制动器,领蹄（增势蹄）,从蹄（减势蹄）,制动轮缸,何为“领蹄”“从蹄”？,左右蹄片摩擦片长度不同,2、双领蹄式制动器,制动轮缸,制动轮缸,领蹄,领蹄,单向助势平衡式制动器,3、双向双领蹄式制动器,制动轮缸,制动轮缸,制动蹄,制动蹄,双向助势平衡式制动器,4、双从蹄式制动器,制动轮缸,制动轮缸,从蹄,从蹄,5、自增力式制动器,单向自增力式制动器,顶杆,F,2,F,1,F,2,F,1,双向自增力式制动器,几种制动器制动效能比较，哪种最好？,自增力式制动器双领蹄式领从蹄式双从蹄式,盘式制动器,结构：,制动盘,制动钳体,一汽奥迪100轿车前轮制动器,制动块,活塞,制动钳导向销,1、定钳盘式制动器,结构：,活塞,制动钳体,制动块,车桥,进油口,制动盘,缺点：油缸多、结构复杂、制动钳尺寸大,油路中的制动液受制动盘加热易汽化。,2、浮钳盘式制动器,结构：,车桥,导向销,进油口,活塞,制动钳,制动块,制动盘,浮钳盘式制动器工作演示,盘式制动器特点,优点：,1、制动效能稳定,2、浸水后制动效能降低较少,3、尺寸和质量较小,4、制动盘沿厚度方向的热膨胀量小,缺点：制动效能低，导致液压制动管路中的油压较高。,桑塔纳轿车前轮制动器,制动盘,制动钳,其它类型制动器,凸轮式制动器,驻车制动器,功用：,停车后防止溜坡,坡道起步,紧急制动,分类：,中央制动器（安装在变速器或分动器之后）,复合式制动器（在车轮制动器附加机构）,蹄鼓式驻车制动器,一汽奥迪100轿车后轮制动器,驻车制动杠杆,平头销,驻车制动推杆,液压制动传动装置,结构：,后轮制动器,前轮制动器,油管,前制动轮缸,后制动轮缸,制动主缸,液压式双管路传动装置的布置形式,性能：,1、两桥制动器独立制动,当其中一套管路损坏时，另一套仍可以正常工作，保证汽车制动系的工作可靠性。,当一套管路失效时，另一套管路仍能保持一定的制动效能。制动效能低于正常时的50。,制动主缸,2、同一制动器两个轮缸独立制动,制动主缸,当一套管路失效时，另一套管路仍能使前、后制动器保持一定的制动效能。制动效能为正常时的50。,3、前后制动器对角独立制动,一套管路失效时，另一套管路使对角制动器保持一定的制动效能，为正常时的50。,制动主缸,制动主缸,双腔制动主缸：,活塞,活塞,出油阀,出油阀,与前腔连接的制动管路漏油时，则只能后腔中建立液压。此时前缸活塞迅速前移，后缸工作腔中液压升高到制动所需的值。,与后腔连接的制动管路漏油时,先是后缸活塞前移,不能推动前缸活塞，在后缸活塞直接顶触前缸活塞时，前缸活塞前移，使前缸工作腔建立必要的液压而制动。,制动轮缸,功用：,将液压力转变为使制动蹄张开的动力。,常见型式：,双活塞式、单活塞、阶梯式等。,应用：,阶梯式：用于非平衡式制动器中，使前后摩擦片均匀磨损。大端推动后制动蹄，小端推动前制动蹄。,桑塔纳轿车液压制动管路布置图,
