常用起重索具简介.ppt

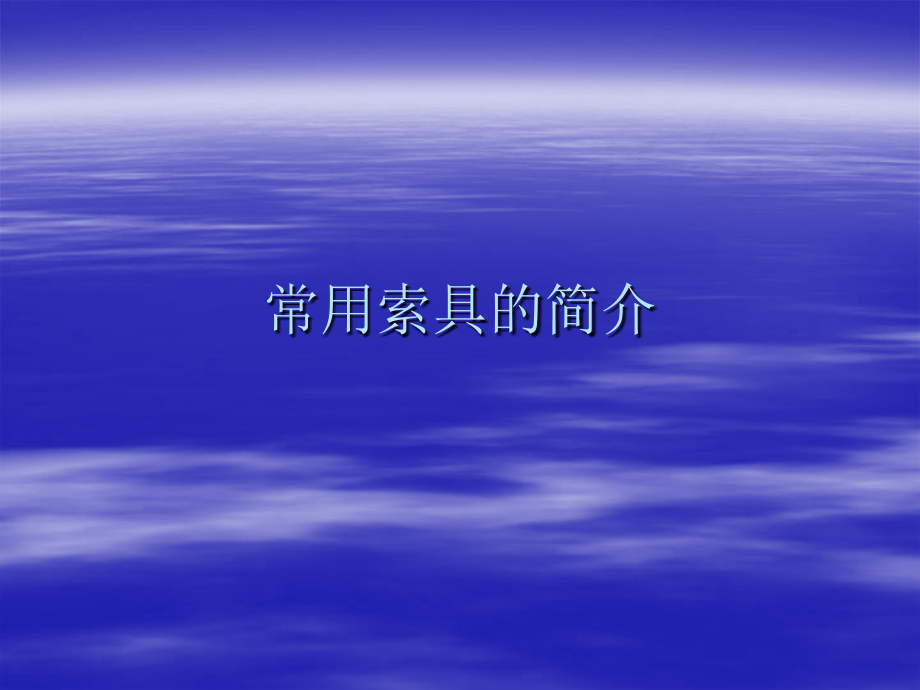

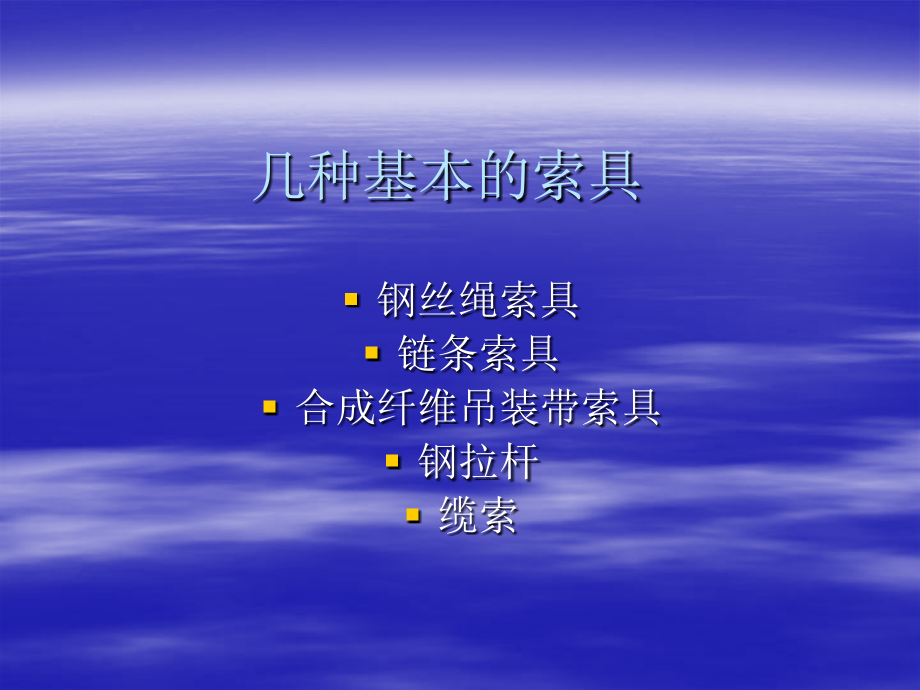

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,常用索具的简介,几种基本的索具,钢丝绳索具,链条索具,合成纤维吊装带索具,钢拉杆,缆索,钢丝绳索具,合成纤维吊装带索具,钢拉杆,缆索,钢丝绳索具（,WIRE ROPE SLING),钢丝绳索具的优点,强度高,挠性好,自重轻,运行平稳,极少突然断裂,吊装钢丝绳索具的分类,压制索具,单腿成套压制索具,双腿成套压制索具,四腿成套压制索具,插编索具,单腿成套插编索具,双腿成套插编索具,四腿成套插编索具,链条索具（,LIFTING CHAIN),焊接链条优点及缺点,优点：,挠性好，可用较小直径的链轮和卷筒，由载荷产生的驱动机构的力矩较小，传动比也比较小，传动机构外行尺寸小；,比较耐腐蚀,缺点：,由于有焊接点，有突然断裂的可能，安全可靠性差，不耐冲击,同样载重量下，比钢丝绳重,不能高速运动,链条在运动中经常产生滑移和摩擦，易磨损,链条索具的强度分类,合成纤维吊装带索具（,ROUND SLING),圆型吊装带,扁平吊装带,吊装带的优点,吊装带主要由合成纤维制成，它的优点：,重量轻、使用方便,强力高、可根据颜色判断吨位,起重平稳、安全,不易损伤吊装物体表面，,耐腐蚀、耐磨性好,用途广泛，适用于码头、化工、钢铁、机械、安装等其他起吊场所,外表面颜色所对应的吨位,索具连接件,卸扣,(SHACKLE),卸扣的种类,DW,型卸扣,DX,型卸扣,BW,型卸扣,BX,型卸扣,设计中应该注意的问题,1.,每个产品都应配有吊耳,2.,翻转方向太局限,3.,吊耳板尺寸需符合卸扣尺寸,4.,两起吊点距离不宜过长,5.,吊耳板方向应与产品长度方向一致,6.,不能用吊环螺钉来翻转产品,旋转吊环,我们工厂的部分吊具,吊带索具和双肢链条索具,钢板夹,吊梁和挂钩,产品翻转,完,
