将加速度曲线转为位移曲线的计算方法.ppt

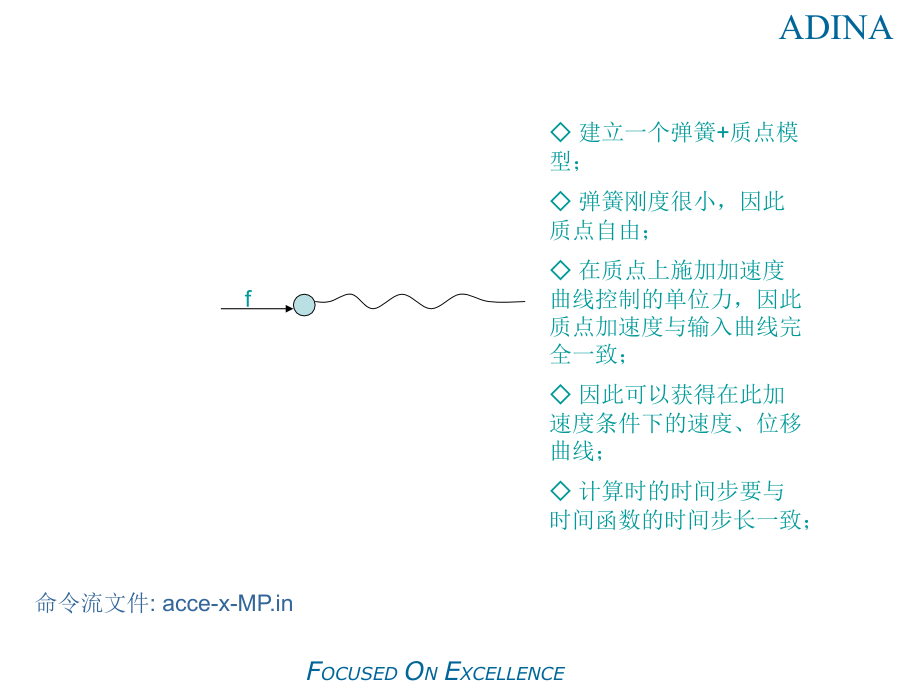

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,F,OCUSED,O,N,E,XCELLENCE,ADINA,从加速度曲线计算位移曲线的方法,ADINA,技术部,建立一个弹簧,+,质点模型；,弹簧刚度很小，因此质点自由；,在质点上施加加速度曲线控制的单位力，因此质点加速度与输入曲线完全一致；,因此可以获得在此加速度条件下的速度、位移曲线；,计算时的时间步要与时间函数的时间步长一致；,f,命令流文件,:,acce-x-MP.in,首先，质点的初始速度指定为零（或不考虑初始速度），获得的位移曲线如下图所示。,通过列表，确定,20s,时刻的位移约为,0.974,意味着当我们将速度曲线平均降低,0.974/20,0.0487,时，终点时刻位移恢复到零，而对应加速度曲线没影响。,将质点的初始速度指定为,-0.0478,，再次计算获得的位移曲线如下图所示。这是我们可以用于工程分析的位移曲线。,两条位移曲线对应的加速度曲线都是我们最初的加速度曲线数据。,
