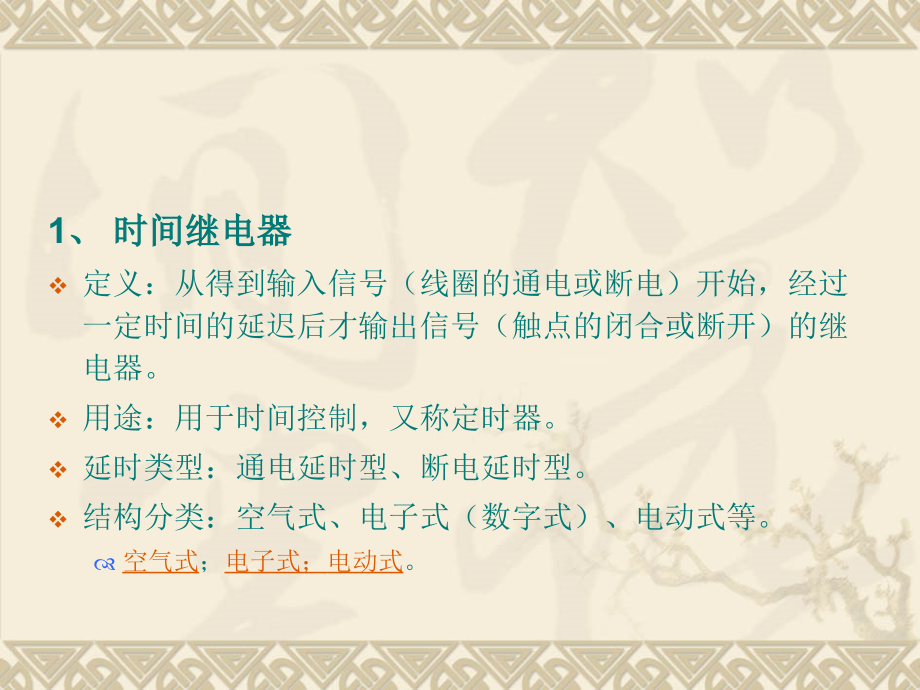

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,复习：,1.,熔断器、热继电器、断路器的图形符号和作用分别是？,2.,画出接触器的线圈和触点的符号，并简述其动作原理。,引入：,同学们，接下来我们将学习另外两种比较常用的继电器，时间继电器和速度继电器。,时间继电器,1,、时间继电器,定义：从得到输入信号（线圈的通电或断电）开始，经过一定时间的延迟后才输出信号（触点的闭合或断开）的继电器。,用途：用于时间控制，又称定时器。,延时类型：通电延时型、断电延时型。,结构分类：空气式、电子式（数字式）、电动式等。,空气式,；,电子式；,电动式,。,图,1.4.3,时间继电器,时间继电器电气图形及文字符号,空气式时间继电器,构成：电磁机构,+,触头,+,汽缸（活塞）,原理：利用空气阻尼的原理工作。,图,1.6.3,a,通电延时型、,b,断电延时型,主要参数：,延时类型及触点,吸引线圈电压，,延时范围,0.460S,或,0.4180S,电气符号：,图,1.6.4,特点：价低、可靠、定时精度差,电动式时间继电器,构成：同步机,+,减速器,+,执行结构（触头）,优：延时时间长、精度高。,缺：结构复杂、体积大。,型号举例：,JS10,系列,7PR,系列,电子式时间继电器,分类：,晶体管式（阻容式）：利用充放电原理延时工作，小型继电器触点输出。,数字式：脉冲,+,计数,+,执行机构。,型号：,晶：,JS14,、,ST3P,系列,数：,JSS14,系列,常用时间继电器,外形,1,、,JS14S,系列数显时间继电器,概念：,速度继电器是一种反映转速和转向的继电器,.,用途：是当转速达到规定值后继电器动作，常,应用于电动机的,反接制动控制线路,，故又,称为反接制动继电器。,结构：速度继电器由转子、定,子及触头三部,分组成。,四、速度继电器,1-,电动机轴,2-,转子,3-,定子,4-,绕组,5-,定子柄,6-,簧片,7-,触点,速度继电器的图形、文字符号,小结：,时间继电器从得到输入信号（线圈的通电或断电）开始，经过一定时间的延迟后才输出信号（触点的闭合或断开），用于时间控制，又称定时器。,速度继电器是一种反映转速和转向的继电器，用于电动机的反接制动控制线路。,作业：,简述继电器控制的定子串电阻减压起动电路的工作过程,。,定子绕组串电阻减压启动控制,启动过程如下：合上空气开关,QF,，按下启动按钮,SB1,，接触器,KM1,线圈通电，,KM1,主触头闭合，定子绕组串电阻减压启动，同时时间继电器开始计时,(,计时时间的长短根据现场负载大小及电动机功率等实际情况确定,),。当时间继电器计时时间到，触点动作，常开触点吸合，接触器,KM2,线圈得电，,KM2,主触头闭合，同时,KM2,辅助常闭触头断开,KM1,线圈回路，电动机工作在全压运行状态，串电阻减压启动过程结束。,
