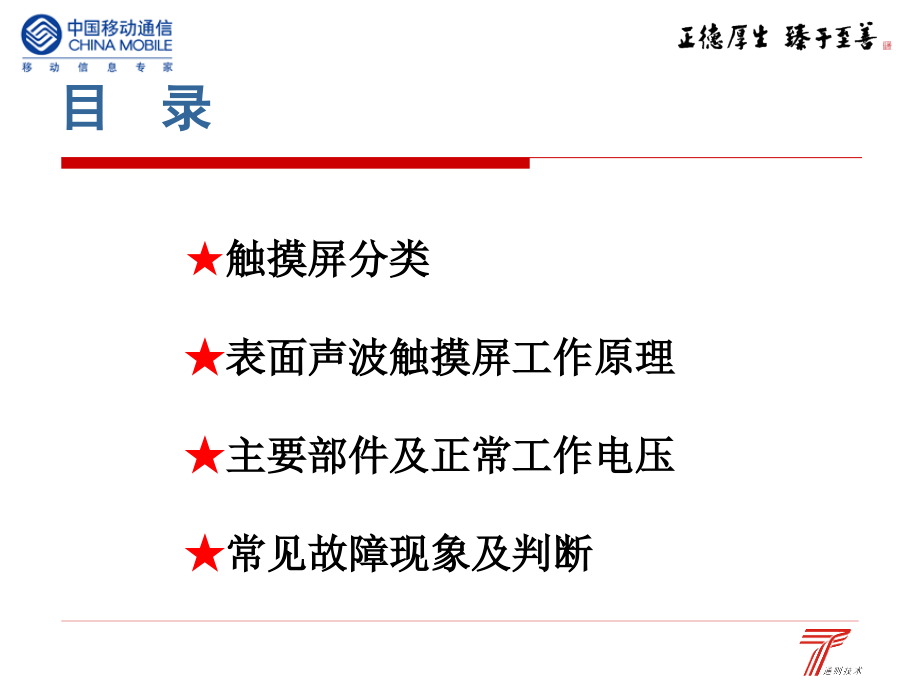

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,自助缴费机触摸屏培训资料,-,深圳市通则技术股份有限公司,目 录,触摸屏分类,表面声波触摸屏工作原理,主要部件及正常工作电压,常见故障现象及判断,触摸屏主要分为电阻屏，电容屏，红外屏，声波屏。,电阻屏。电阻触摸屏的屏体部分是一块 与显示器表面相匹配的多层复合薄膜，由一 层玻璃或有机玻璃作为基层，表面涂有一层 透明的导电层，上面再盖有一层外表面硬化 处理、光滑防刮的塑料层，它的内表面也涂 有一层透明导电层，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开绝缘。当手指触摸屏幕时，平常相互绝缘的两层导电层就在触摸点位置有了一个接触，因其中一面导电层接通Y轴方向的5V均匀电压场，使得侦测层的电压由零变为非零，这种接通状态被控制器侦测到后，进行AD转换，并将得到的电压值与5V相比即可得到触摸点的Y轴坐标，同理得出X轴的坐标，这就是所有电阻技术触摸屏共同的最基本原理。,触摸屏分类,电容屏。电容式触摸屏是是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层ITO，最外层是一薄层矽土玻璃保护层,夹层ITO涂层作为工作面,四个角上引出四个电极，内层ITO为屏蔽层以保证良好的工作环境。当手指触摸在金属层上时，由于人体电场，用户和触控屏表面形成以一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。这个电流分从触控屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比,控制器通过对这四个电流比例的精确计算,得出触摸点的位置。,红外屏。红外触摸屏是利用X、Y方向上密布的红外线矩阵来检测并定位用户的触摸。红外触控屏在显示器的前面安装一个电路板外框，电路板在屏幕四边排布红外发射管和红外接收管，一一对应形成横竖交叉的红外线矩阵。用户在触控屏幕时，手指就会挡住经过该位置的横竖两条红外线，因而可以判断出触摸点在屏幕的位置。任何触摸物体都可改变触点上的红外线而实现触控屏操作。,声波屏。声波屏是我们所使用的触摸屏，将在下面做详细介绍。,各触摸屏参数对比,表面声波触摸屏工作原理,表面声波是超声波的一 种,它是在介质(例如玻璃 或金属等刚性材料）表面 浅层传播的机械能量波。通过楔形三角基座(根据 表面波的波长严格设计),可以做到定向、小角度的表面声波能量发射。,这种触摸屏的显示屏四角分别设有超声波发射换能器及接收换能器,能发出一种超声波并覆盖屏幕表面。当手指碰触玻璃屏体时,碰触点的声波能量被吸收,使接收波形发生变化,控制器依据变化即可计算出触摸点位置。,以右下角的X-轴发射换能器为例:发射换能器把控制器通过触摸屏电缆送来的电信号转化为声波能量向左方表面传递,然后由玻璃板下边的一组精密反射条纹把声波能量反射成向上的均匀面传递.声波能量经过屏体表面,再由上边的反射条纹聚成向右的线传播给X-轴的接收换能器，接收换能器将返回的表面声波能量变为电信号。,表面声波屏工作原理示意图,由于声波能量经历了不同的路径到达接收器，所需时间也不同，接收器可以根据这些得到一个波形图，当手指或其它能够吸收或阻挡声波能量的物体触控屏幕时，此位置的声波能量被部分吸收，反应在接收波形上即某一时刻位置上波形有一个衰减缺口，控制器根据此缺口位置可算出触摸点X轴位置。同理得到Y轴坐标。表面声波触摸屏同时还有Z轴坐标,用来确定压力值大小,通过波形衰减大小来计算出。三轴一旦确定,控制器把他们传给主机,即可知道触摸点准确位置。,玻璃屏体接收触摸信号，发给控制器；控制器计算出位置后将数据传给主板；主板分析过后，发出鼠标该如何动作的命令；驱动板则将数据信号转化成LVDS信号，在显示屏上显示相应图像。,声波触摸屏工作流程,主要部件及正常工作电压,从左到右依次为高压条、驱动板、控制器,控制器（控制盒）：,10针,（左）,为连接玻璃屏体信号线。,7针（右）接机箱。前三针红白绿一组接电源，红色12V，绿色接地；后四针红白绿黑一组为USB数据线，红色5V，白色3.3V。,驱动板,其中电源为12V输入。显示屏排线：红色3V。高压条排线由下往上数1、2脚12，3脚5V，6脚接地。,常见故障及判断,
