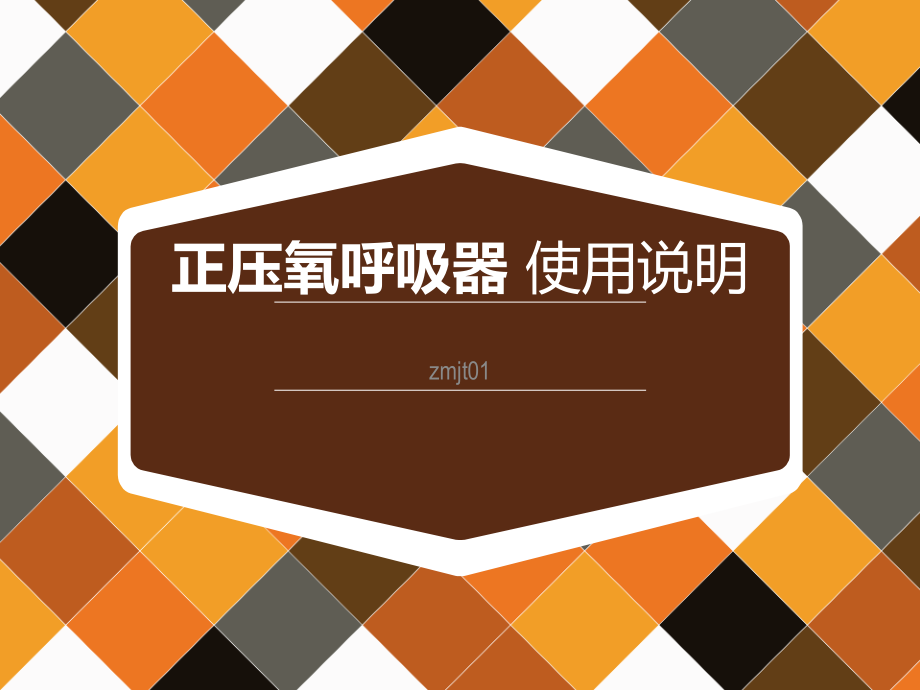

正压氧呼吸器 使用说明.ppt

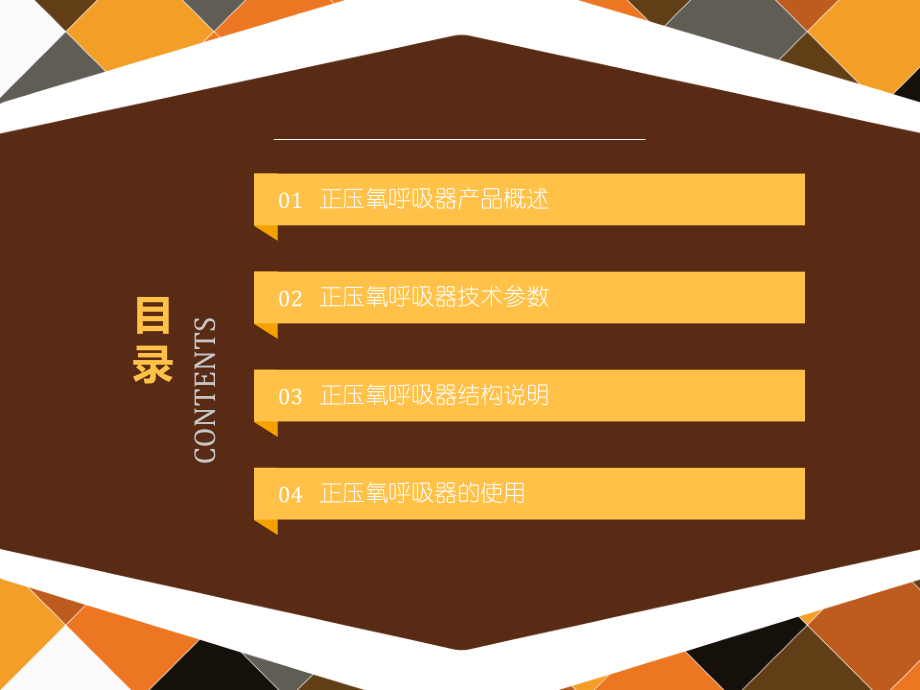

Modifiez le style du titre,Modifiez les styles du texte du masque,Deuxime niveau,Troisime niveau,Quatrime niveau,Cinquime niveau,Modifiez le style du titre,Modifiez les styles du texte du masque,Deuxime niveau,Troisime niveau,Quatrime niveau,Cinquime niveau,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,正压氧呼吸器,使用说明,zmjt01,CONTENTS,正压氧呼吸器产品概述,01,目录,正压氧呼吸器技术参数,02,正压氧呼吸器结构说明,03,正压氧呼吸器的使用,04,正压氧呼吸器,产品概述,1.行业范围：正压氧气呼吸器主要适用于矿山救护队员和消防指 战员在窒息性或有毒有害气体环境中进行抢险救灾工作时使用。也可供国防.核工业.航天.石化.冶金.城建.隧道等行业中受过专门训练的人员在危及健康的环境中从事预防或处理事故时使用。,2环境：气体环境中存在无氧、缺氧、或有毒，有害的气体，或是有毒气，烟雾，蒸汽污染的大气环境。,3温度范围：20 60。,4相对湿度：0 100%。,5大气范围：75kp 125kp.,使用条件对,正压氧呼吸器,的影响,温度：在规定温度范围里使用，呼吸器的各项性能指标均能达到最佳状态，而且不会对呼吸器本身造成任何影响。温度太低，容易造成呼吸器内塑料橡胶制品的“硬化”，密封圈会失去弹性，影响呼吸器的气密性；温度太高，会加速呼吸器内塑料橡胶制品的“老化”影响呼吸器的使用寿命。,相对湿度：呼吸器在极其干燥的环境中可以正常使用，反之，如果需要，呼吸器可短时间浸没到水中使用。,大气压强：在有些地方（如我国的青藏高原上面），海拔比较高，空气比较稀薄。大气压强比较低（平均大气压强为80kpa），在这种环境中呼吸器可以正常使用。在某些情况下（如呼吸器暂时浸没水中的时候），呼吸器所受到的压力不仅仅是大气压。还要加上这部分水深造成的压力。如果把一个标准大气压近似得看成0.1Mpa，那么呼吸器能承受的最大额外压力为25kpa，根据水中压强计算公式：p=g h 可以得出，呼吸器可浸没的最大水深为2.5米。也就是说RHZYC240正压氧气呼吸器可在水深不超过2.5米的情况下暂时性浸没到水中进行趟水。这是舱式呼吸器与囊式呼吸器比较起来最明显的一个优势。,2/1/2026,4,正压氧呼吸器,技术参数,1.额定防护时间：4h,2.最高工作压力：20Mpa,3.气瓶容积：2.7升,4.额定贮氧量：540L,5.自动补给供氧量：100L/min,6.手动补给供氧量：80Lmin,7.自动排气阀开启压力：400pa 700pa,8.自动补给阀开启压力：50pa 200pa,9.定量供氧量：1.4L/min 1.8L/min,10.吸气温度：35,11.二氧化碳吸收剂质量：1.8kg 12.待机装备重量：10.5kg 13.使用装备重量：13kg 14.外型尺寸：580mm395mm170mm,2/1/2026,5,正压氧呼吸器,的结构说明,根据正压氧呼吸器内各零部件所起的不同作用，我们将呼吸器分为四大系统。分别是壳体背带系统、供氧系统、呼吸循环系统、冷却系统。,壳体背带系统：上、下壳体，背带以及固定背带所用的定位销。主要作用：,（1）下壳体起到定位作用，呼吸器的各个零部件都是固定在了下壳体上。,（2）上下壳体合起来以后，对呼吸器内部各零部件起到一定的保护和防尘的作用。,供氧系统：氧气瓶、减压器、安全阀、报警器、限流器、肩挂压力表、手动补给阀、自动补给阀、定量孔。,咨询 四零零 零八六 零五三七,呼吸循环系统,根据气体的流向，呼吸循环系统主要由：面罩、呼气阀、呼气管、清净罐、呼吸舱（正压弹簧、膜片、排气阀）、冷却罐、吸气管、吸气阀。最终完成一次循环，又返回到面罩。,2/1/2026,6,正压氧呼吸器,的工作原理,正压氧呼吸器呼吸气路为闭路循环系统。所谓闭路循环系统指呼出的气体与定量孔所供新鲜氧气混合后进入清净罐（混合可降低呼出气体中CO2的浓度，使之吸收更充分），由二氧化碳吸收剂Ca(OH)2在清静罐内将CO2吸收后，进入呼吸舱，供使用者进行连续的吸气、呼气，整个过程与外界大气完全隔绝，可使呼吸气体循环使用。,当气瓶开关被打开时，氧气经减压连续供给呼吸舱，当使用者吸气时，呼吸气体从呼吸舱流入冷却罐，气体在冷却罐里被冷却，然后通过吸气软管进入面罩。当使用者呼气时，气体经过呼气软管，再通过清净罐吸收呼出气体中的二氧化碳，然后进入呼吸舱，完成一次循环。,当我们从事重体力劳动时，呼吸量较大，流量不能满足呼吸要求，呼吸舱内气体压强不断降低，正压弹簧推动膜片，开启自动补给阀补充氧气；当我们从事轻体力劳动时，呼吸量较小，定量供给的氧气用不完，呼吸舱内气体压强不断升高，推动膜片开启排气阀，排出多余气体。正压弹簧、自动补给阀和排气阀的共同运作，使整个呼吸过程中系统内气体压强总保持一定范围的正压值。这一系统称之为正压系统。,2/1/2026,7,正压氧呼吸器,使用前的检查,正压氧呼吸器在使用以前必须做好下列检查，才能保证在4小时的使用过程中发挥其最大的防护性能。,仪器在背到背上以前应做的检查；,（1）气瓶压力在1820Mpa，且正确安装在呼吸器中。,（2）装满药品的清净罐放入呼吸舱中。,（3）冷冻好的冷却芯放入冷却罐中。,（4）流量是否正常，,（5）是否有提示报警。,（6）整机气密是否合格。,（7）如佩带全面罩，必须在全面罩视窗内部均匀得喷涂一层防雾剂。,2/1/2026,8,谢谢,观赏,
