第8章 精确绘图与三视图导航.ppt

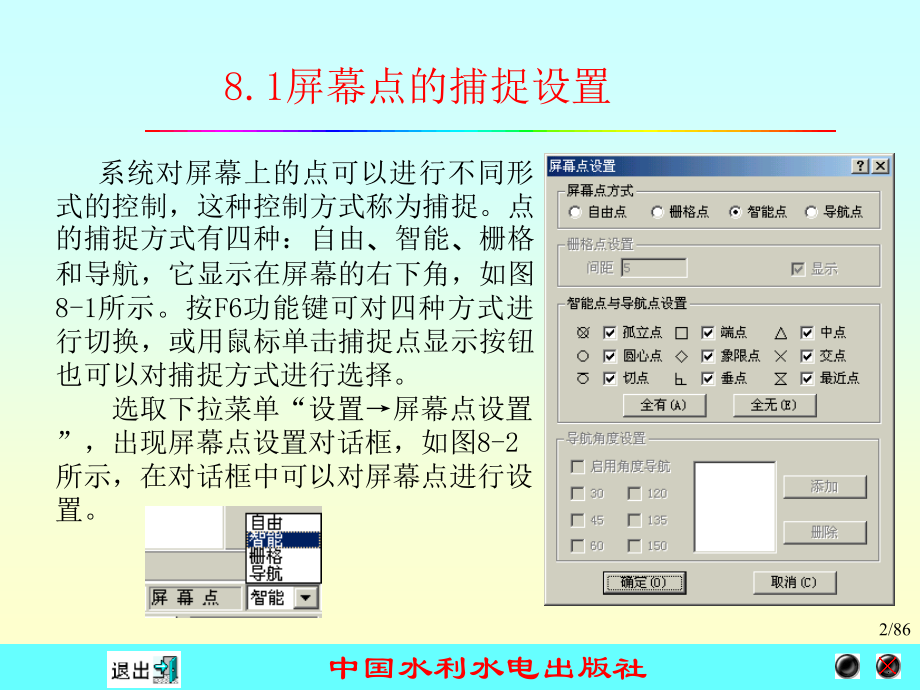

Wang,chenggang,*,/86,中国水利水电出版社,第,8,章,精确绘图与三视图导航,8.2,三视图导航,8.1,屏幕点的捕捉设置,利用,CAXA,的对象捕捉工具能够快速、精确地绘图。这些工具，无须输入坐标或进行繁琐的计算就可以绘制精确的图形。在绘图过程中，为使绘图和设计过程更简便易行，,CAXA,提供了点的捕捉方式。这些绘图工具有助于在快速绘图的同时保证绘图的精度。,8.1,屏幕点的捕捉设置,系统对屏幕上的点可以进行不同形式的控制，这种控制方式称为捕捉。点的捕捉方式有四种：自由,、,智能,、,栅格和导航，它显示在屏幕的右下角，如图,8-1,所示。按,F6,功能键可对四种方式进行切换，或用鼠标单击捕捉点显示按钮也可以对捕捉方式进行选择。,选取下拉菜单“设置屏幕点设置”，出现屏幕点设置对话框，如图8-2所示，在对话框中可以对屏幕点进行设置。,8.1.1,屏幕点方式,屏幕点的捕捉方式设置有四种：自由、栅格、智能、导航。,1.,自由点捕捉,在图,8-2,屏幕点设置对话框屏幕点方式选项中，选择自由点，而智能点与导航点设置和导航角度设置选项全变灰。,在自由方式下，对点不加任何限制，鼠标在屏幕上绘图区内移动时不自动吸附到任何特征点上，点的输入完全由当前鼠标在绘图区内的实际定位来确定。,2.,栅格点,栅格点就是在屏幕上绘图区内沿当前用户坐标系的,X,方向和,Y,方向等间距排列的点。鼠标在屏幕上绘图区内移动时会自动吸附到距离最近的栅格点上，这时点的输入是由吸附上的栅格点坐标来确定的。,在图8-3,屏幕点设置对话框,屏幕点方式选项中，选择栅格点，智能点与导航点设置和导航角度设置选项全变灰，而栅格点设置选项变亮。在栅格点设置选项中可以设置栅格的间距和显示。,当选择栅格点捕捉方式时，栅格点可以设置为可见和不可见，栅格点间隔也可以修改。鼠标的十字光标只能在被设置的屏幕栅格上移动，栅格点不可见时，栅格点的自动吸附依然存在。,3.,智能点,在图,8-2,屏幕点设置对话框屏幕点方式选项中，选择智能点，导航角度设置选项变灰，而智能点与导航点设置选项变亮。在智能点与导航点设置选项中，可以设置自动捕捉一些特征点。智能点状态下，鼠标自动捕捉一些特征点。,4.,导航点,在图,8-2,屏幕点设置对话框屏幕点方式选项中，选择导航点，导航角度设置选项变亮，而智能点与导航点设置选项部分变亮，如图,8-4,所示。在智能点与导航点设置选项中，可以设置给定的自动捕捉一些特征点。,导航状态下，系统通过光标线对若干种特征点进行导航，当光标线通过设定的特征点时，特征点被加亮，很容易确定“高平齐，长对正，宽相等”的对应关系。,例,1:,利用导航点绘制长、宽、高为,80,、,60,、,40,六面体的主视图和俯视图。,作图步骤如下：,1)画俯视图：用矩形命令绘制长为,80,，宽为,60,的矩形如图,8-5,所示；,2),在屏幕右下角将屏幕点设置为导航；,3)利用直线命令绘制直线，确定,P1,点。鼠标在俯视图上方移动，即可发现系统自动地寻找导航点，在适当位置单击鼠标左键既确定,P1,点如图,8-5,所示。4)确定,P2,点，鼠标右移自动寻找,P2,点如图8-6所示；,5)确定,P3,点，在导航状态下用相对坐标（,0,40,）给出如图,8-7,所示；（也可以用直线的长度）,6)确定,P4,点，鼠标左移自动寻找,P4,点如图,8-8,所示；,7)连接,P1,点完成主视图。,8.2,三视图导航,8.2.1,三视图导航的设置,1.,命令,下拉菜单“设置三视图导航”，如图8-10所示。,2.,功能,绘制完两个视图之后，可以使用三视图导航生成第三个视图。,3.操作,1）,取三视图导航后系统提示：“第一点：”。表示输入导航线的起点。,2,）输入第一点后，系统再提示：“第二点：”。表示输入导航线的终点。,3,）输入第二点后，在屏幕上画出一条,45,或者,135,的黄色导航线。,在导航状态下，系统将以此导航线做作为视图转换线进行视图导航。,4),如果系统当前已有导航线，选取三视图导航命令，将删除已有导航线，取消三视图导航操作。下次再选取三视图导航命令，系统提示：“第一点,(,右健恢复上次导航线,),：”按右键将恢复上一次导航线。,5),可用功能键,F7,实现三视图导航的切换。,8.2.2,三视图导航的应用,三视图导航是导航方式在画三视图时的扩充，主要是为了方便确定投影关系，为画三视图或多面视图提供一种方便的导航方式。,例,2,：绘制如图,8-11,所示的三视图。,分析：,该立体是由圆柱被切割而成，由此而产生的截交线。,1）,绘制圆柱的三视图。,（1）画出圆柱的左视图（圆）,如图8-12（,a）,所示。,（2）利用导航画出主视图。如图8-12（,a）,所示。,（3）选择“设置三视图导航”命令，根据提示确定第一点及第二点，系统则自动产生一条黄色的45辅助线如图8-12（,a）,所示。,利用三视图导航画出俯视图。确定俯视图起点如图,8-12(,b)，,用绘制直线完成俯视图8-12(,c)。,2)绘制截切部分,。,（1）根据投影关系完成截切后的左视图、主视图如图8-12(,d)。,(2)利用三视图导航完成俯视图的投影如图,8-12(,d)。,习 题,1,画三视图如图,8-13,所示。,2.已知两面视图，补画第三视图，如图,13-14,所示。,
