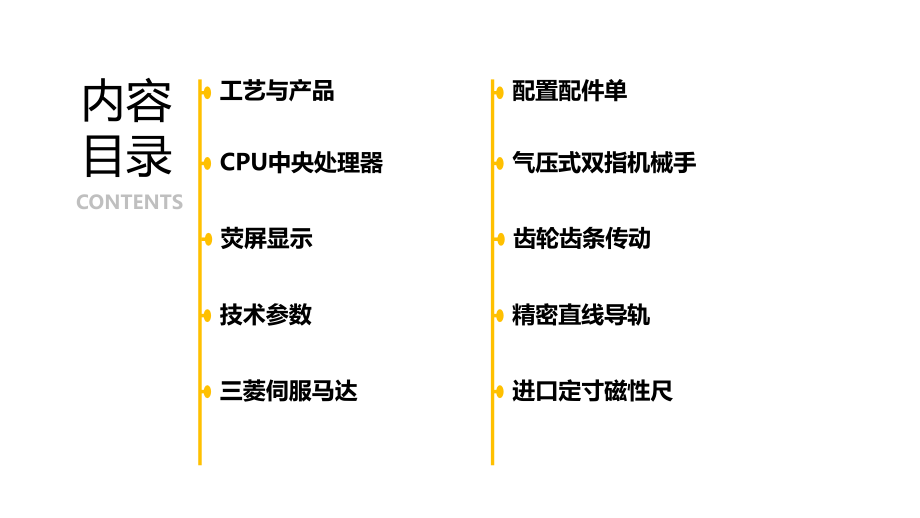

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,广东,顺德 昶盛机械制造有限公司,电脑裁板锯MJK1327F简介,内容目录,CONTENTS,工艺与产品,CPU中央处理器,荧屏显示,技术参数,三菱伺服马达,配置配件单,气压式双指机械手,齿轮齿条传动,精密直线导轨,进口定寸磁性尺,产品与工艺,CONCEPT,1,主体结构工艺,台面采用22mm一体板，折弯而成。,精选优质韶钢为原材料，采用领先的co2气体保护焊工艺技术，焊件焊后的变形小，效率高、质量稳定。,支撑连杆选用槽钢封板结构，,有效的保证主体的稳定性和整机的使用寿命,机架,焊接完成后放置一个月，,随,后进行热处理，,消除机械加工过程中产生的残余应力,改变材料内部的晶相组织结构，,增强主体的稳定性，,此后进行长达半年的时效处理，再送加工中心进行精密加工,CPU中央处理器,CONCEPT,2,CPU控制主板,FX3U三菱PLC,第三代微型可编程控制器,内置高达64K大容量的RAM存储器,内置业界最高水平的高速处理0.065S/基本指令,内置独立3轴100kHz定位功能(晶体管输出型),荧 屏 显 示,CONCEPT,3,荧屏显示,极简,6,键设计，不必担心按错，,新手也能,操作自如,。,锯切长度显示 /已锯切板数累计计数 /预定锯切板数 /显示执行程式及步骤显示,10.1吋65536色TFT,分辨率：800 x 480 pixels,内置82M Flash Rom,16M bytes SRAM,技 术 参 数,CONCEPT,4,锯切长度,Max.cutting length,2680mm,锯切厚度,Max.Cutting,thickness,100mm,主锯片直径,Diameter of main saw blade,400mm,主锯轴直径,Main saw shaft diameter,30mm,主锯轴转速,Main saw spindle speed,4800rpm,槽锯片直径,Groove diameter of saw blade,180mm,槽锯轴直径,Saw shaft diameter groove,30,槽锯轴转速,Slot saw spindle speed,6500rpm,锯座前进速度,Saw seat moving speed,0-100m/min,锯座后退速度,Saw seat astern speed,0-150m/min,主锯电机,Main saw motor,15kw,锯座驱动电机,Saw seat drive motor,2.2kw,自动送料电机,Automatic feeding machine,1.5kw（AC Servomotor）,总功率,The total power,20.9kw,自动送料速度,Automatic feeding speed,80m/min,使用气压,The use of air pressure,5-7kg/cm,2,工作台离地高度,Table height,960mm,净重,Net weight,5000kg,机器尺寸（长*宽*高）,Machine size(length*width*height),5100*5900*1810mm,技术参数,三菱伺服/马达,CONCEPT,5,送料伺服马达,自动送料结构采用日本三菱高性能伺服马达驱动，,自动控制系统中，能够准确响应控制信号,，确保裁切精度。,配 置 配 件 单,CONCEPT,6,配,件,配,置,1,PLC,日本三菱,8,精密齿条,台湾峰茂,2,伺服电机,日本三菱,9,减速机,台湾东源,3,主锯电机,台湾三菱,10,电磁阀,台湾精奇,4,漏电保护器,日本三菱,11,光电开关,-,接近开关,德国欧姆龙,5,变频器,台湾台达,12,拉线开关,台湾三石,6,交流接触器,台湾台达,13,中间继电器,台湾施耐德,7,精密直线导轨,台湾上银,14,汽缸,志成,气压式双指机械手,CONCEPT,7,气压式双指机械手,采用行业领先的双指夹料结构，板料夹料采用汽缸，且送料前进经过滚轮床面，送料准确，确保定寸锯切精度，且不会伤及工件表面。,齿轮齿条传动,CONCEPT,8,齿轮齿条传动,采用台湾峰茂精密齿轮齿条，完全进口，钢材的相关因子含量十足，耐磨性能优秀，SCM440铬钼合金钢，硬度最高可达60-65度，即使在高强度、高负载下高速连续工做，也不会出现品质问题。,精密直线导轨,CONCEPT,9,直线滑轨,采用台湾上银精密直线滑轨，,(1)低噪音设计,(2)自润设计无须人工添油。,(3)采用SynchMotion TM技术，提升运动平顺度,稳定性强，精密度高。,进口定寸磁性尺,CONCEPT,10,定寸磁性尺感应装,本机采用进口磁性尺做为送料定位监测控制，定位精度可以达到5m，有效的保证裁切的精准度。,广东顺德,昶盛机械制造有限公司,厂址：广东省佛山市顺德区伦教熹涌工业区,
