UG手工分模(教案).ppt

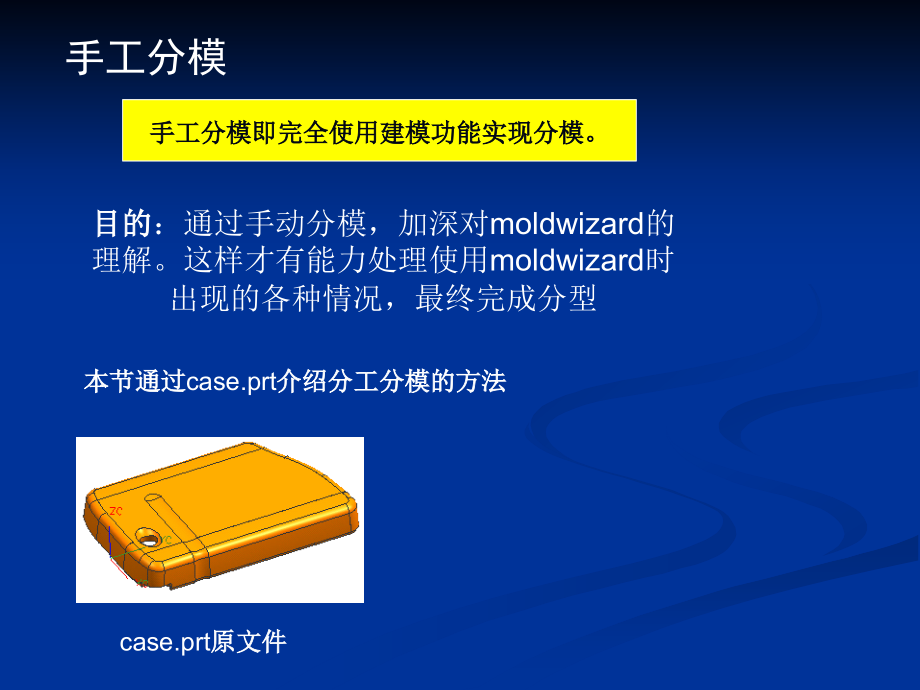

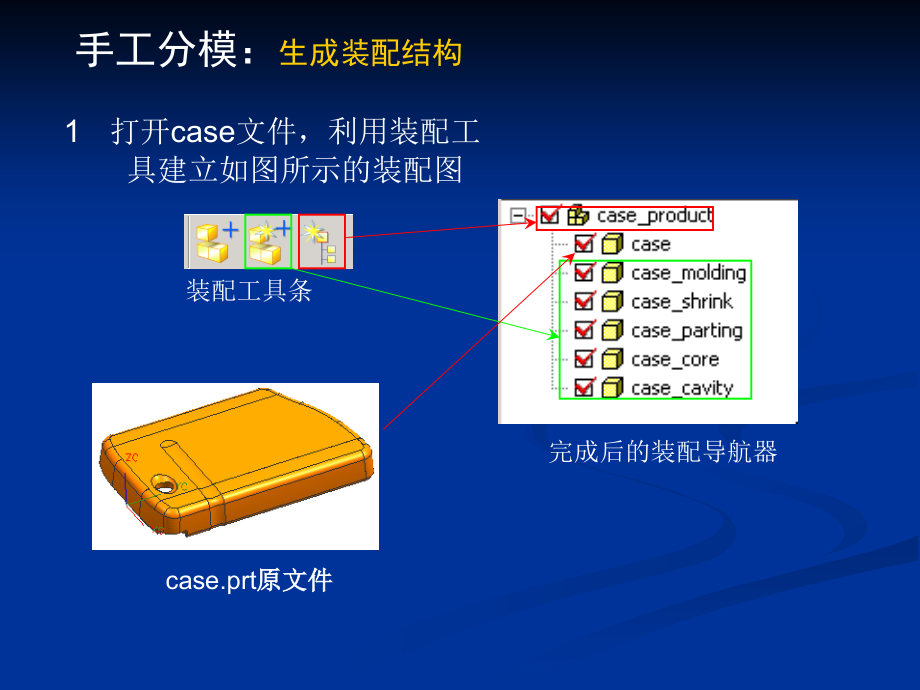

*,*,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,手工分模,目的,：通过手动分模，加深对,moldwizard,的理解。这样才有能力处理使用,moldwizard,时出现的各种情况，最终完成分型,手工分模即完全使用建模功能实现分模。,本节通过,case.prt,介绍分工分模的方法,case.prt,原文件,手工分模：,生成装配结构,打开,case,文件，利用装配工具建立如图所示的装配图,装配工具条,case.prt,原文件,完成后的装配导航器,手工分模：,完成,molding,文件,二、在,molding,中建立从原文件出发的链接,激活,case_molding,，并将,256,设为工作图层,点击“链接”,从对话框中选择“,体,”,选择实体,点击“确定”,三、从,molding,中链接产品实体,1,、将,case,隐藏,，然后激活,case_shrink,2,、将第,5,层设为工作图层,3,、以同样的步骤，选择,molding,中的实体，建立链接,4,、进入比例缩放，输入缩放比例,完成后的设计树,手工分模：,完成,shrink,文件,1,、将,case,和,case_molding,隐藏,，然后激活,case_parting,2,、将第,1,层设为工作图层,四、从,shrink,中链接，生成用于分型的产品实体,手工分模：,建立,parting,文件产品实体,3,、以同样的步骤完成从,shrink,出发的链接,链接完成后的设计树,2,、将,26,层设为工件图层,5,、拉伸矩形生成型芯毛坯,五、生成型芯毛坯,手工分模：,建立,parting,文件,1,、将坐标原点定位于,(,将要生成的,),分型面上,3,、绘制矩形,(,练习时，矩形尺寸随意，超出产品实体即可,),4,、将,20,层设为工件图层,六、绘制孔修补片体，并将其提取到,27,和,28,层,1,、将,250,层设为工作图层,2,、选择孔边缘，进行修补,3,、将,27,层设为工件图层,4,、提取刚才生成的片体,修补完成,6,、重复步骤,4,，提取片体至,28,层,5,、将,28,层设为工件图层，,27,层隐藏,手工分模：,生成补片,七、绘制第一个缺口修补片体，并将其提取到,27,和,28,层,1,、将,250,层设为工作图层,2,、绘制如图所示,直线,3,、扩大片体并用先前绘制的直线和原边界裁剪,设置投影方向,点击位置在两条边界之间,选择边界,修剪完成,4,、重复孔补片的步骤，将生成的缺口补片体提取到,27,和,28,层,手工分模：,生成补片,裁剪完成,1,、将,250,层设为工作图层，扩大第二个缺口补片,八、绘制其它两个缺口修补片体，并将其提取到,27,和,28,层,2,、选择图中边界进行裁剪,5,、将这两个片体与第一个补片作同样处理，提取至,27,和,28,层,3,、扩大第三个缺口补片体,4,、选择图中边界进行裁剪,裁剪完成,手工分模：,生成补片,裁剪完成,1,、将,250,层设为工作图层。扩大此面生成补片,九、对另一个缺口也进行相同操作,(,生成修补片体并提取,),2,、选择图中边界进行裁剪,5,、同样将这两个片体，提取至,27,和,28,层,3,、扩大另一个面,4,、选择图中边界进行裁剪,裁剪完成,注：,1,、先将,27,层隐藏后才提取至,28,层,2,、提取时不必理会软件的警告,手工分模：,生成补片,2,、提取区域,手工分模：,从实体上提取分型面,十、提取型芯面,1,、将,28,、,250,层隐藏，,27,层设为工作层,选择种子面,选择边界面,手工分模：,从实体上提取分型面,十、提取型芯面,(,检查提取面是否正确,),将第,1,层隐藏，可看到提取得到的型芯面,2,、提取区域,手工分模：,从实体上提取分型面,十一、提取型腔面,1,、将,27,层隐藏，,1,层显示，,28,层设为工作层,选择种子面,选择边界面,手工分模：,从实体上提取分型面,十一、提取型腔面,(,检查提取面是否正确,),将第,1,层隐藏，可看到提取得到的型腔面,手工分模：,生成分型线,十二、提取分型线,2,、提取型腔面的外边界，即得到分型线,1,、将,26,设为工作层,手工分模：,生成型芯修剪片体,1,、将,28,层隐藏，用矩形生成边界平面,2,、裁剪边界平面,(,投影方向为,Z),裁剪完成,3,、将,28,层作为工作层，提取刚生成的片体,十三、生成外部分型面,4,、将,27,层设为工作层。隐藏,28,层，将原片体移动至,27,层,手工分模：,生成型腔修剪片体,注：选择工具体的时候应该将目标体外的片体全部选中,(,框选,),十四、生成型腔修剪片体,目标体,2,、缝合,工具体,1,、隐藏,26,层,手工分模：,生成型芯修剪片体,注：选择工具体的时候应该将目标体外的片体全部选中,(,框选,),十五、生成型芯修剪片体,目标体,2,、缝合,工具体,1,、隐藏,27,层，将,28,层设为工件图层,十六、链接型芯毛坯和型腔毛坯,（供,core,和,cavity,链接）,1,、将,100,层设为工作图层，,20,层可选,2,、提取毛坯实体，生成型芯毛坯,（特征重命名为,um_core_block,),手工分模：,生成型芯毛坯和型腔毛坯,3,、再次提取毛坯实体，生成型腔毛坯,（特征重命名为,um_cavity_block,),提取完成后的设计树,至此，,parting,文件全部完成,手工分模：,完成,core,文件,十七、链接实体和型芯修剪片体,1,、将,7,层设为工作图层，,100,、,27,层可选。其它层隐藏,4,、激活,case_core,3,、,回到装配文件,case_product,5,、将,8,作为工作图层，,链接毛坯实体,选择实体,6,、将,100,层设为工作图层，,27,层可选。其它层隐藏,2,、,隐藏,um_cavity_block,手工分模：,完成,core,文件,十八、修剪实体，完成型芯,7,、,选择修剪片体作为链接对象,8,、,修剪毛坯实体，生成型芯,完成链接后的,Core,文件设计树,选择目标体,选择工具体,隐藏,100,层，可看到完成后的型芯,手工分模：,完成,cavity,文件,十九、链接实体和型腔修剪片体,3,、激活,case_cavity,，隐藏,case_core,4,、将,8,层设为工作图层，,100,、,28,层可选。其它层隐藏,1,、回到,parting,文件。,隐藏,um_core_block,，显示,um_cavity_block,2,、,回到装配文件,case_product,5,、,链接毛坯实体,选择实体,6,、将,100,层设为工作图层，,28,层可选。其它层隐藏,手工分模：,完成,cavity,文件,二十、修剪实体，完成型腔,7,、,选择修剪片体作为链接对象,8,、,修剪毛坯实体，生成型腔,完成链接后的,cavity,文件设计树,选择目标体,隐藏,100,层，可看到完成后的型腔,选择工具体,
