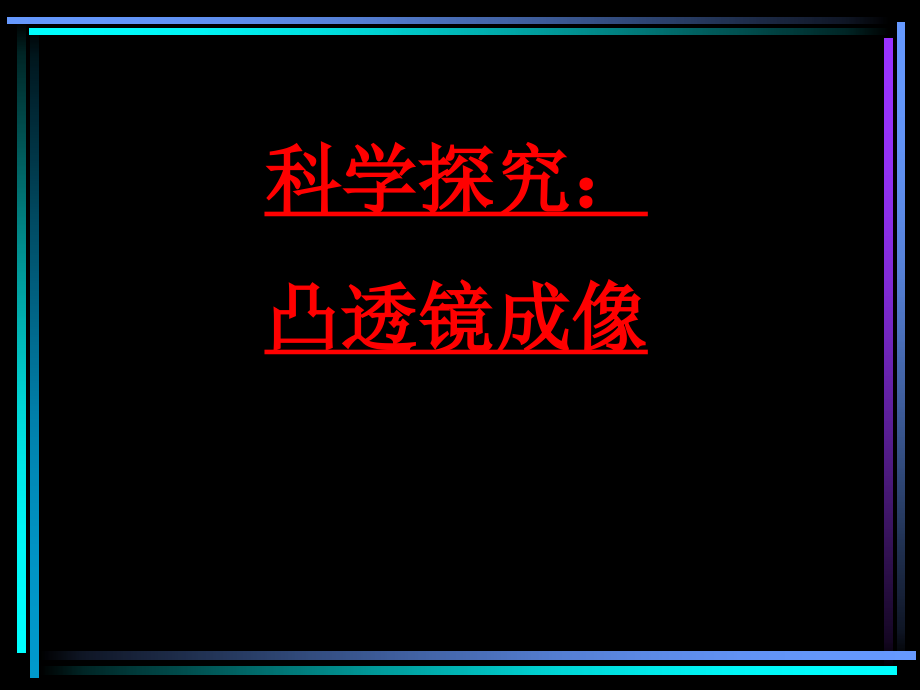

沪科版《4.5科学探究：凸透镜成像》ppt课件.ppt

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,科学探究：,凸透镜成像,透镜,分为了二类,：,一类中间厚边缘薄的叫凸透镜,（会聚透镜）,一类中间薄边缘厚的叫凹透镜,（发散透镜）,主光轴：透镜中连接两侧面球心的直线叫透镜的主光轴,主光轴,光心：在透镜的主光轴上有个特殊的点经过它的光线传播方向不发生改变,凸透镜对平行于主光轴的平行光线行有会聚作用,焦点、焦距,焦点,焦距,凹透镜对平行于主光轴的平行光线行有发散的作用,虚焦点,虚焦距,虚焦距、虚焦点,F,F,跟主轴平行的光线，折射后通过焦点；,通过焦点的光线，折射后跟主轴平行；,通过光心的光线经过透镜后方向不变。,物距大于2,f,成像规律,成倒立、缩小的实像，像与物异侧，物距大于像距。,其主要应用在：照像机、人的眼睛,F,F,跟主轴平行的光线，折射后通过焦点；,通过焦点的光线，折射后跟主轴平行；,通过光心的光线经过透镜后方向不变。,物距等于2,f,成像规律,成倒立、等大的实像，像与物异侧，物距等于像距。,其主要应用在：其很少应用,F,F,跟主轴平行的光线，折射后通过焦点；,通过焦点的光线，折射后跟主轴平行；,通过光心的光线经过透镜后方向不变。,物距小于2,f、,大于,f,的成像规律,成倒立、放大的实像，像与物异侧，物距小于像距。,其主要应用在：幻灯机、显微镜、电影放映机。,F,F,跟主轴平行的光线，折射后通过焦点；,通过焦点的光线，折射后跟主轴平行；,通过光心的光线经过透镜后方向不变。,物距小于,f,成像规律,成正立、放大的虚像，像与物同侧，物距小于像距的绝对值。,其主要应用在：放大镜、老花镜。,F,F,跟主轴平行的光线，折射后通过焦点；,通过焦点的光线，折射后跟主轴平行；,通过光心的光线经过透镜后方向不变。,学习应用,一、已知,f=10cm，,如果把物体放在25,cm,的地方，则在光屏上会得到一个（），（）的（）像。,二、人们使用的放大镜是利用物体到透镜的距离在（）成正立的、放大的、虚像的原理工作。,三、如果要得到一个放大的实像应把物体放在（)与（）之间，如果要得到一个放大的虚像应把物体放在（）之内。,一、已知,f=10cm，,如果把物体放在25,cm,的地方，则在光屏上会得到一个（），（）的（）像。,二、人们使用的放大镜是利用物体到透镜的距离在（）成正立的、放大的、虚像的原理工作。,三、如果要得到一个放大的实像应把物体放在（)与（）之间，如果要得到一个放大的虚像应把物体放在（）之内。,倒 立,一、已知,f=10cm，,如果把物体放在25,cm,的地方，则在光屏上会得到一个（），（）的（）像。,二、人们使用的放大镜是利用物体到透镜的距离在（）成正立的、放大的、虚像的原理工作。,三、如果要得到一个放大的实像应把物体放在（)与（）之间，如果要得到一个放大的虚像应把物体放在（）之内。,缩 小,倒 立,一、已知,f=10cm，,如果把物体放在25,cm,的地方，则在光屏上会得到一个（），（）的（）像。,二、人们使用的放大镜是利用物体到凸透镜的距离（）成正立的、放大的、虚像的原理工作。,三、如果要得到一个放大的实像应把物体放在（)与（）之间，如果要得到一个放大的虚像应把物体放在（）之内。,倒 立,实,缩 小,小于一倍焦距,一、已知,f=10cm，,如果把物体放在25,cm,的地方，则在光屏上会得到一个（），（）的（）像。,二、人们使用的放大镜是利用物体到透镜的距离在（）成正立的、放大的、虚像的原理工作。,三、如果要得到一个放大的实像应把物体放在（)与（）之间，如果要得到一个放大的虚像应把物体放在（）之内。,实像,倒 立,缩 小,一、已知,f=10cm，,如果把物体放在25,cm,的地方，则在光屏上会得到一个（），（）的（）像。,二、人们使用的放大镜是利用物体到透镜的距离在（）成正立的、放大的、虚像的原理工作。,三、如果要得到一个放大的实像应把物体放在（)与（）之间，如果要得到一个放大的虚像应把物体放在（）之内。,倒 立,实像,缩 小,小于一倍焦距,一倍,一、已知,f=10cm，,如果把物体放在25,cm,的地方，则在光屏上会得到一个（），（）的（）像。,二、人们使用的放大镜是利用物体到透镜的距离在（）成正立的、放大的、虚像的原理工作。,三、如果要得到一个放大的实像应把物体放在（,)与（）之间，如果要得到一个放大的虚像应把物体放在（）之内。,倒 立,实像,缩 小,小于一倍焦距,一 倍,二倍,一、已知,f=10cm，,如果把物体放在25,cm,的地方，则在光屏上会得到一个（），（）的（）像。,二、人们使用的放大镜是利用物体到透镜的距离在（）成正立的、放大的、虚像的原理工作。,三、如果要得到一个放大的实像应把物体放在（)与（）之间，如果要得到一个放大的虚像应把物体放在(）之内。,倒 立,实像,缩 小,小于一倍焦距,一 倍,二倍焦距,一倍焦距,四、照相机是利用物体到透镜的距离在（）之外，在胶片上成（）、（）,的实像的原理。,五、近视镜是一个（）,镜，花镜是一个（）镜。,四、照相机是利用物体到透镜的距离在（）之外，在胶片上成（）、（）,的实像的原理。,五、近视镜是一个（）,镜，花镜是一个（）镜。,二倍焦距,四、照相机是利用物体到透镜的距离在（）之外，在胶片上成（）、（）,的实像的原理。,五、近视镜是一个（）,镜，花镜是一个（）镜。,二倍焦距,缩小,四、照相机是利用物体到透镜的距离在（）之外，在胶片上成（）、（）,的实像的原理。,五、近视镜是一个（）,镜，花镜是一个（）镜。,二倍焦距,缩小,倒立,四、照相机是利用物体到透镜的距离在（）之外，在胶片上成（）、（）,的实像的原理。,五、近视镜是一个（）,镜，花镜是一个（）镜。,二倍焦距,缩小,倒立,凹透镜,四、照相机是利用物体到透镜的距离在（）之外，在胶片上成（）、（）,的实像的原理。,五、近视镜是一个（）,镜，花镜是一个（）镜。,二倍焦距,缩小,实像,凹透镜,凸透镜,再见,
