近似计算方法汇总.ppt

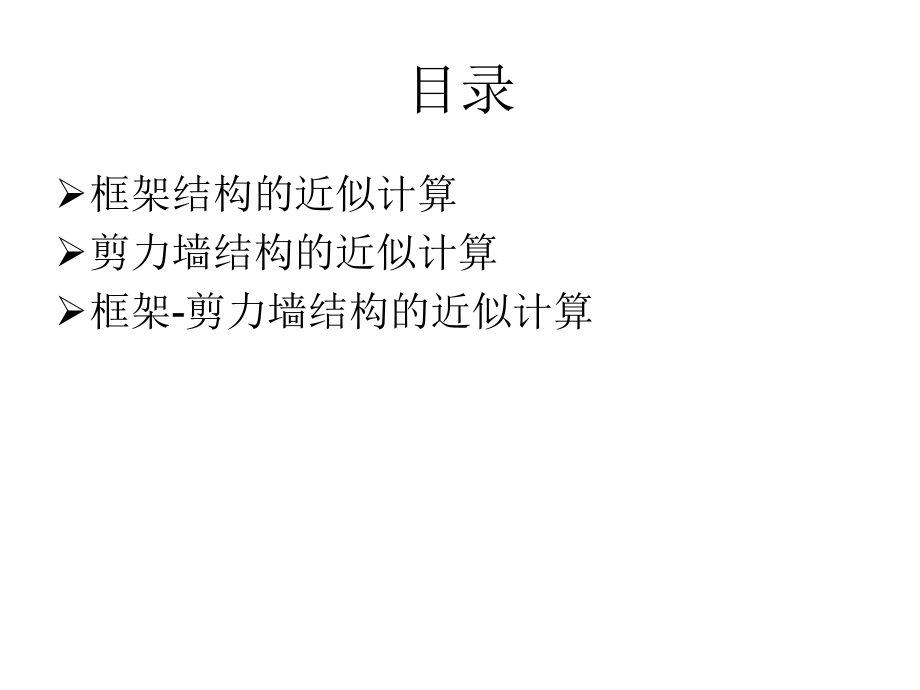

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,近似计算方法汇总,山东建筑大学,李安起,目录,框架结构的近似计算,剪力墙结构的近似计算,框架,-,剪力墙结构的近似计算,框架结构的近似计算,1,、内力计算,竖向荷载,水平荷载,2,、侧移计算,顶层最大侧移,层间相对侧移,框架结构的近似计算,竖向荷载作用下的内力计算（分层法）,框架分层,计算各层梁的固端弯矩,计算梁、柱线刚度,计算结点梁、柱弯矩分配系数,确定弯矩传递系数,计算单层框架梁、柱弯矩,柱端弯矩叠加,不平衡弯矩再进行分配,框架梁、柱弯矩,框架梁、柱剪力、柱轴力计算,空间平面结构,荷载统计,框架结构的近似计算,水平荷载作用下的内力计算（,D,值法）,计算各梁、柱的线刚度；,计算各柱抗,侧,刚度,D,计算各柱的剪力,计算结构第,i,层的总层剪力,V,i,（风荷载、地震作用）,确定柱反弯点高度系数,y,计算柱端弯矩,由柱端弯矩、结点平衡，计算梁端弯矩,计算梁、柱轴力、剪力,框架结构的近似计算,内力组合、配筋,截面计算、考虑构造，进行配筋,内力组合,绘图,竖向荷载下的内力,水平荷载下的内力,框架结构的近似计算,顶层最大侧移计算,梁、柱弯曲变形产生的侧移,柱轴向变形产生的位移,框架结构的近似计算,层间侧移计算,梁、柱弯曲变形产生的侧移,柱轴向变形产生的位移,剪力墙结构的近似计算,竖向荷载下的计算,在竖向荷载作用下，各片剪力墙所受的内力比较简单，可按照材料力学原理进行。,多数情况下，可根据构造来进行配筋。,水平荷载作用下的计算,内力计算,侧移计算,剪力墙结构的近似计算,竖向荷载作用下的计算,在竖向荷载作用下，各片墙仅在连梁,(,门窗洞口上的梁,),内产生弯矩，在墙肢内主要产生辅向力。可按受荷面积直接分配来计算其轴压力。,剪力墙结构的近似计算,竖向荷载作用下的计算,如果楼板中有大梁直接连接剪力墙，因为梁端集中荷载可按,45,。刚性角向下扩散，所以，除了考虑大梁下的局部承压外，可按分布荷载计算集中力对墙面的影响。,剪力墙结构的近似计算,水平荷载作用下的计算,剪力墙分类：,整体墙；,小开口整体墙,（可参考整体墙及联肢墙）,；,联肢墙；等。,荷载类型：,倒三角形荷载；,顶部集中荷载；,矩形均匀荷载。,剪力墙结构的近似计算,水平荷载作用下的计算,整体墙的计算：,内力,M,、,V,；,侧移（考虑 ）,剪力墙结构的近似计算,水平荷载作用下的计算,联肢墙内力计算,连梁；,墙肢。,剪力墙结构的近似计算,水平荷载作用下的计算,连梁内力计算,连梁剪力：,梁端弯矩：,剪力墙结构的近似计算,水平荷载作用下的计算,墙肢内力计算,墙肢弯矩：,墙肢轴力：,墙肢剪力：,剪力墙结构的近似计算,水平荷载作用下的计算,联肢墙侧移计算,框架,-,剪力墙结构的近似计,铰接体系,刚接体系,框架,-,剪力墙结构的近似计算,铰接体系,剪力墙单独承受水平荷载时在定点产生的位移。,水平荷载在剪力墙顶部产生的总弯矩和总剪力。,表中有计算公式。,与铰结体系类似，但有所不同：,1.,由刚结体系的,和某一截面处的无量刚量,，查图得到剪力墙的弯矩系数,M,W,（,）,/M,0,和剪力系数,V,M,（,）,/V,0,；从而确定,M,W,和,V,W,/,。,2.,计算总框架名义剪力,V,f,/,；,框架,-,剪力墙结构的近似计,刚接体系,3.,计算框架总剪力和连梁总约束弯矩（等代剪力）,框架总剪力,连梁总约束弯矩（等代剪力）,框架,-,剪力墙结构的近似计,刚接体系,4.,计算总剪力墙分配到的总剪力,框架,-,剪力墙结构的近似计,刚接体系,
