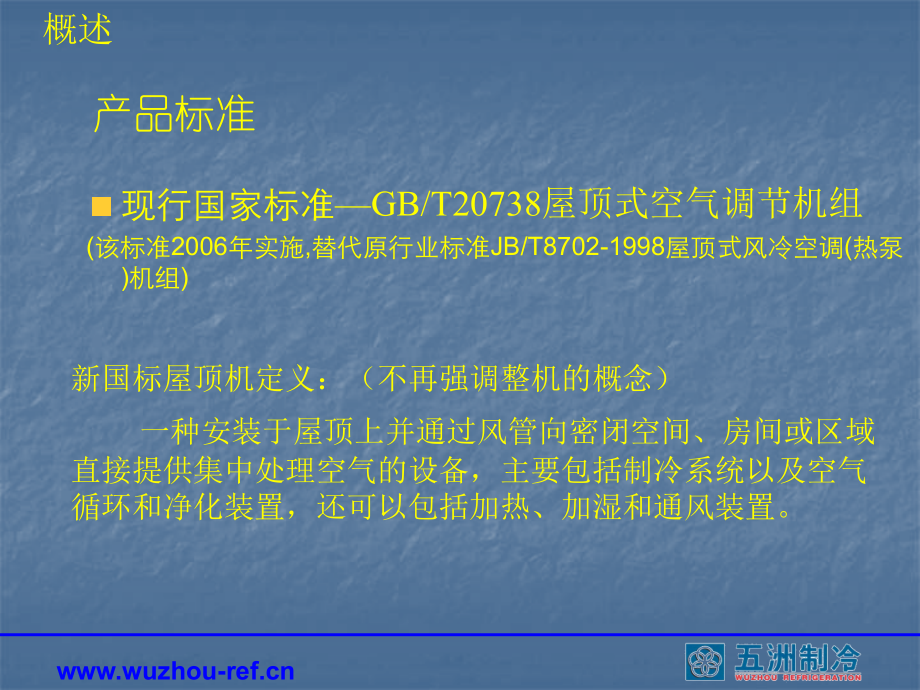

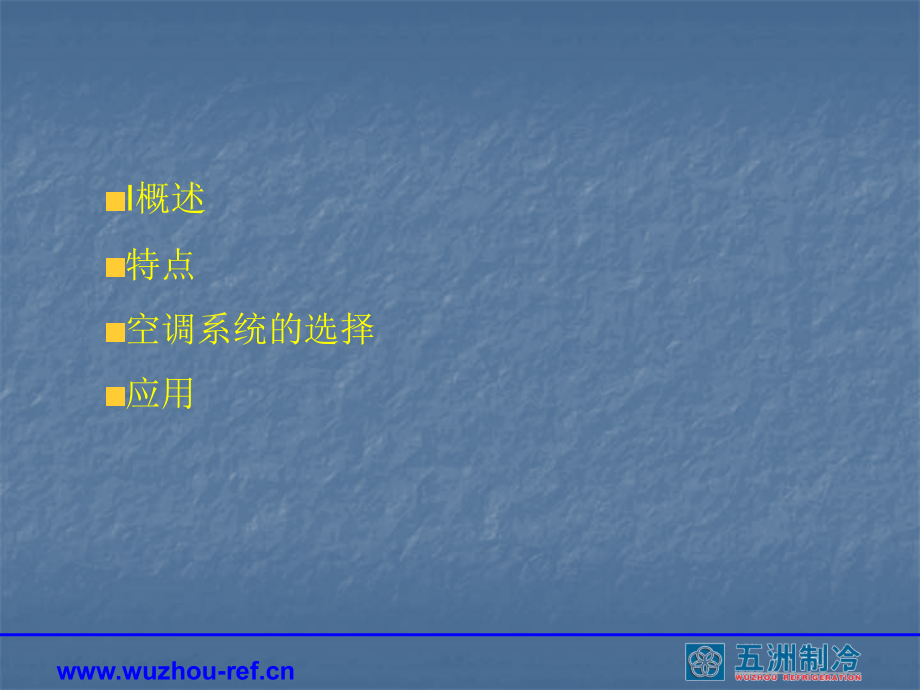

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,www.wuzhou-,南京五洲制冷集团有限公司,展勤浩,13818154378,屋顶式空调机组及直膨式空调机组,I,概述,特点,空调系统的选择,应用,产品标准,现行国家标准,GB/T20738,屋顶式空气调节机组,(,该标准,2006,年实施,替代原行业标准,JB/T8702-1998,屋顶式风冷空调(热泵)机组,),新国标屋顶机定义：（不再强调整机的概念）,一种安装于屋顶上并通过风管向密闭空间、房间或区域直接提供集中处理空气的设备，主要包括制冷系统以及空气循环和净化装置，还可以包括加热、加湿和通风装置。,概述,产品标准,其它相关须遵循的标准,GB19576-2004,单元式空气调节机能效限定值及能源效率等级,屋顶机也遵循该标准规定的分五级产品等级,:(,接风管型),一级能效比：2.9,二级能效比：2.7,三级能效比：2.5,四级能效比：2.3,五级能效比：2.1,-,-,产品标准,国家标准中屋顶机的型式：,4.1.1按功能分,4.1.2按冷却方式分,4.1.3按用途分,a),冷(热)风型机组,b),恒温恒湿型机组,c),全新风型机组,a),风冷型机组,b),蒸发冷却型机组,c),水冷型机组,a),通用型机组,b),净化型机组,遵循的产品标准,屋顶机按使用功能分类：,舒适型空调-,冷风型、热泵型,工艺型空调-,恒温型、恒湿型、恒温恒湿型、,净化型,配套型空调-全新风型,产品的规格、型式,产品的型式：,标准机型可做出以下几个产品系列型式：,热泵系列机型,单冷系列机型,单冷+电加热制热系列机型,单冷+热水盘管制热系列机型,单冷+蒸汽盘管制热系列机型,产品的规格、型式,产品的规格,规格型号,：WK 020/025/030/035/040/045/050/055,/060/070/080/090/100/110/120/135,能量范围：20,RT 135 RT（70 kW 480 kW）,风量范围：13000,m,3,/h,60000,m,3,/h,机外静压：250,Pa 520 Pa,整个系列产品具有能量覆盖面宽广、分档均匀,、,可选性强、风量与静压可适度调整等优势。,为舒适型,/,工艺型空调,风冷冷,(,热,),风,/,恒温恒湿型产品系列,产品的结构特点,产品的格局一涡漩机系列,(,WK 020/025/030/035/040/045/050/055),机型系列的整机布置格局示意图,回风方式：,底部回风,侧面回风,顶部回风,送风方式：,底部送风,侧面送风,顶部送风,产品的结构特点,产品的格局一螺杆机系列,(,WK 060/070/080/090/100/110/120/135),机型系列的整机布置格局示意图,回风方式：,底部回风,侧面回风,顶部回风,送风方式：,底部送风,侧面送风,顶部送风,电加热段,加湿段,盘管加热段,蒸发盘管段,初效过滤段,热回收,/,风阀经济器段,出风段,风机段,新回风混合段,燃烧器段,蒸汽/热水电动调节阀,蒸汽/热水电磁阀,初效滤网压差开关,新风电动调节阀,回风电动调节阀,热回收转轮电动机,排风机,排风电动调节阀,回风,电加热器（分组）,电极/电热/喷雾加湿器,蒸汽加湿电动调节阀,蒸汽加湿电磁阀,冷凝段,送风机,送风机门限开关,送风机压差开关,燃烧器,送风,排风,新风,冷凝段系统,屋顶机各种功能介绍及控制点位示意图,各种温/湿度/压力传感器,产品的结构特点,产品安装,地面安装,屋顶安装,机组防雨的设计,产品的结构特点,防雨罩,产品的结构特点,风机的上下结构型式与新风口的防雨防虫加调节,产品的特点,:,新风经济器,-,节能,电 加 热 器,蒸 发 盘 管 段,初 效 过 滤 段,风阀经济器,风 机 段,新 回 风 混 合 段,排风机段,冷凝段,标准新风经济器,带热回收新风经济器,热回收,/,风阀经济器段,新回风混合段,回风,排风,新风,机组的特点：变流量控制,-,湿度控制,通过调节风量和制冷剂流量，可以使机组实现独立除湿功能，并使机组真正实现全年全工况运行。,特殊季节气候：长江流域的梅雨天、黄淮流域的桑拿天、两广地区的回南天。,特殊天气：多雾、多雨,特殊地理：山区和丘陵,中央空调系统方案,空调系统常用的方式,水冷冷水机组,+,组合式空调器（室内型）,(,末端,),水冷压缩冷凝机组,+,直膨式组合空调机组,（室内型）,风冷式压缩冷凝机组,+,直膨式组合空调机组,（室内型）,风冷式压缩冷凝机组,+,直膨式组合空调机组（室外型）,水冷冷水机组,+,组合式空调器的空调系统示意,水冷冷水机组,+,组合式空调器,水冷压缩冷凝机组,+,直膨式组合空调机组的空调系统示意,水冷直膨机,风冷压缩冷凝机组,+,直膨式组合空调机组的空调系统示意一,风冷直膨机,风冷压缩冷凝机组,+,直膨式组合空调机组的空调系统示意二,屋顶机,(,直膨式组合空调机组放置室外,),空调系统方案比较,比较内容,中央空调,（水冷冷水机组）,水冷直膨机,风冷直膨机,风冷直膨机（屋顶机）,工程初投资,较高,略低,适中,适中,运行费用,较高,低,较低,较低,控制,可集中控制,可集中控制,可集中控制,可集中控制,系统节能性,一般,高,较高,较高,低露点送风,较难,容易,容易,容易,故障率,机组故障将影响系统使用,个别机组故障不会影响系统使用,个别机组故障不会影响系统使用,个别机组故障不会影响系统使用,操作管理,专人管理，工作量大,无需专人，工作量小,无需专人，工作量小,无需专人，工作量小,日常维修,维修量大，维修难度大,维修量较小，维修难度小,维修量较小，维修难度小,维修量小，维修难度小,直膨机组系统,独立设计容易,适合独立使用和控制,风冷型机组室外安装，不占建筑面积,简单控制,机组安装简单、工期短,无冷冻水系统，风冷型全无,工程造价低,总启动电流较小，可用较小电缆,冷水机组系统,中央系统设计较复杂,不能独立运行,需专用机房，占据很大建筑面积,中央控制部分较复杂,机组安装复杂，工期长,冷冻及冷却水系统复杂,工程造价高,启动电流大，电缆大,空调系统方案比较,直膨机组系统,不受使用时间限制,不须专业人员操作,维修工作简单,一机故障只影响该区用户,不用中央机房，节约建筑面积，增加土地利用率,机组易于搬运,每月平均用电量少,冷水机组系统,中央系统关闭后无空调,须专业技术人员操作,须专业工程师维修,主机故障会影响整个系统,须要中央机房，占地面积较大,主机系统不能搬走,耗电量大,空调系统方案比较,空调设备方案的选择,选择参考：,根据初投资及运行费用的比较,根据土地使用的利用率,根据厂房的建筑特点,根据厂房的结构特点,根据厂房使用的工艺要求,五洲直膨机产品系列,产品的系列规格：,规格型号,：WK 020/025/030/035/040/045/050/055,/060/070/080/090/100/110/120/135,能量范围：20,RT 135 RT（70 kW 480 kW）,风量范围：13000,m,3,/h,60000,m,3,/h,机外静压：250,Pa 650 Pa,整个系列产品具有能量覆盖面宽广、分档均匀,、,可选性强、风量与静压可适度调整等优势。,舒适型,/,工艺型空调,风,(,水,),冷冷,(,热,),风,/,恒温恒湿型产品系列,实例分析,表冷器的性能除满足实验工况下的性能要求外，在非实验工况下即现场条件下应满足如下要求：,大气压力：,95.6KPa,表冷器前空气参数：,t1=32.7,，,ts1=26.2,，,tL1=24.0,冷冻水初、终温：,tW1=5.5 tW2=8.5,水 量：,W95t/h,风 量：,W=47395m3/h,要求处理终状态参数：,t29-10,，,tL2=8.5-9,技术要求,焓湿图计算,实例分析,焓湿图计算,实例分析,盘管计算（低温水（铜管套铜片）,实例分析,盘管计算,（,10%,乙二醇）,铜管套铜片）,实例分析,盘管计算（,10%,乙二醇（铜管套铝片）,实例分析,盘管计算,（,R22,）,实例分析,制冷机选型,实例分析,通过上述计算可以看出：盘管的进液温度需要低于,4,，考虑到冷冻水管路和水泵的温升（一般考虑为,1,），冷水机组的出水温度至少需要低于,3,，常规的冷水机组已不适合，建议选择：,(1),中温型乙二醇机组（风冷或水冷）。,(2),直膨式（,DX,）机组（风冷或水冷）,(3),盘管材料可以选用铜,-,铜，亦可以选用铜,-,铝，但需要增加排深数（,6+5,或,6+6,）,END,谢谢！,
