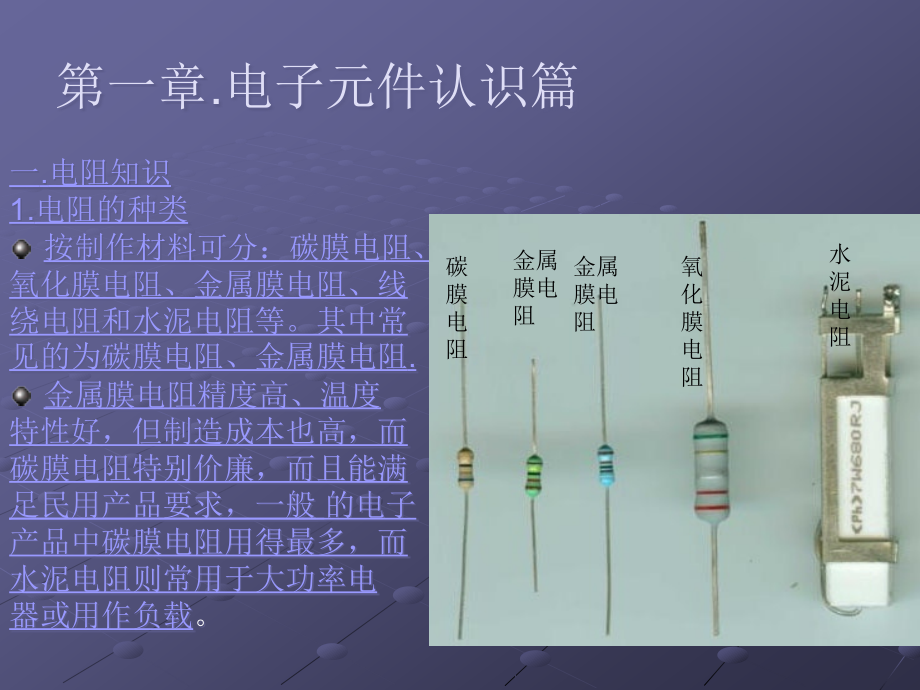

,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,目录,一、电阻知识,1.,电阻种类,三、二极管,2.,电阻的作用,四、三极管,3.,电阻单位及换算,五、电感,4.,电阻的符号及字母表示,六、集成电路,5.,电阻的认识,七、保险管,6.,电阻值的辩认,数字表示 法,色环表示法,7.,色环起始端的辩认,8.,电位器、可调电阻,9.,压敏电阻,10.,电组的串联和并联,二、电容知识,1.,电容的分类、作用、特性,2.,电容的单位及换算公式,3.,电解电容,4.,陶瓷电容,5.,薄膜电容,6.,电容的电路符号及特性,第一章,.,电子元件认识篇,一,.,电阻知识,1.,电阻的种类,按制作材料可分：碳膜电阻、,氧化膜电阻、金属膜电阻、线,绕电阻和水泥电阻等。其中常,见的为碳膜电阻、金属膜电阻,.,金属膜电阻精度高、温度,特性好，但制造成本也高，而,碳膜电阻特别价廉，而且能满,足民用产品要求，一般 的电子,产品中碳膜电阻用得最多，而,水泥电阻则常用于大功率电,器或用作负载,。,碳膜电阻,金属膜电阻,金属膜电阻,氧化膜电阻,水泥电阻,按功率可分,:1/8W,以下、,1/8W,、,1/4W,、,1/2W,、,1W,、,2W,等。,按阻值表示法可分：数值表示法、色环表示法,按阻值精密度可分：,0.1%,、,0.2%,、,0.5%,、,l%,和,2%,等精密电阻（五环）、,5%,、,10%,、,20%,等普通电阻（四环）,2.,电阻的作用：电阻起限流和分压的作用,3.,电阻的单位及换算,我们常用的电阻单位为千欧（,K,），兆欧（,M,），电阻最基本的单位为欧姆（,）。,电阻的换算：,1 M,=10,3,K,=10,6,1,=10,-3,K,=10,-6,M,4.,电阻的符号及字母表示：,电路符号：我们常用,的电路符号有两种，,（如图所示）,字母表示：,R,，,其中,R,代表电阻，,代,表序号,5.,电阻的认识：,各种材料的物体对通过它的电流呈一定的阻力，这种阻碍电流的作用做电阻。具有一定的阻值，一定的几何形状，一定的技术性能并在电路中起电阻作用的电子元件叫电阻器，即通常所说的电阻。电阻,R,在数值上等于加在电阻上的电压,U,与通过的电流,I,的比值，即,R=U/I,6.,电阻阻值的辩认：由于电阻阻值的表示方法有数字表示法与色环表示法两种，其阻值的辨认方法也有两种。,.,数字表示法：此表示法常用于,CHIP,元件中，辨识时，前面两位为有效数字，而第三位为倍率。例如：,334,表示：,3310,4,=330K,，又如,275,表示：？,.,色环表示法：,第一、二环的含义：,0 1 2 3 4 5 6 7 8 9 -1 -2,第三环的含义：,10,的（色环代表数字）次方,第四环的含义：,1%2%0.5%0.2%0.1%5%10%,以上为四环电阻的色环及表示相应的数字，其中第一、二环为有效数字，第三环为倍率，第四环为公差。,如：,五环电阻的色环及表示的数字，其中第一、二、三位为有效数字，第四环为倍率，第五环为公差。,如：,棕,金,黑,金,1 0 10,-1,5%=1,红,红,黑,红,棕,2 2 0 10,2,1%=22K,7.,色环起始端的辨认：,a.,通常作为尾端的表示误差的色环比其它色环相距要大。,b.,又或者误差色环宽度较其它色环要宽一些,c.,将尾环执于右手边，从左依次读取色环所代表的数值，算出实际电阻值。,8.,电位器、可调电阻,a.,可方便地连续改变阻值的一种电阻器，称为,电位器，比如音响的音量调节使用的就是电位,器。,b.,可调电阻是电位器的,一种，工作中用于调正设定的工作点，一旦调,正后基本不用再调整了。,c.,电路符号如右图所示：,d.,字母表示：,VR XX,其中,VR,代表可调电,阻，,XX,代表序号,e.,在生产过程中，不要把可调电阻搞错。在执,锡的过程中，须将其压正，倾斜度应小于,5,度，,且无空脚位现象。,9.,压敏电阻,a.,是一种对电压敏感的电阻，当其两端电压超过标定电压值时，电阻会发生击穿现象，试图将外加的电压钳制在额定的范围内，以保护元件和设备不被过高的电压损害。,b.,压敏电阻有,ZOV/VDR,/CNR/CB/TVR,等型，我,公司常用的有,TVR 7D271K,C,命名方法,品牌号 芯片直径 压敏电压,电压允许误差,10%,c.,电路符号如图所示：,d.,字母表示：,MOV XX,其中,MOV,代表压敏电,阻，,XX,代表序号,伏安关系（欧姆定律）,电阻元件是一种消耗电能的元件。,伏安关系（欧姆定律）：,关联方向时：,u,=,Ri,非关联方向时：,u,=,Ri,符号：,功率：,电阻的串联,n,个电阻串联可等效为一个电阻,电阻的并联,n,个电阻并联可等效为一个电阻,二,.,电容知识,1.,电容的分类、作用及特性,按极性分为：有极性电容和无极性电容，其中有极性电容常用的有电解电容、钽质电容等；无极性电容常用的有陶瓷电容（又称瓷片电容）、薄膜电容（又称麦拉电容）等。,电容的特性：隔直通交,电容的作用：用于存储电荷的元件。存储电量充值放电、滤波、耦合、旁路,2.,电容的单位及换算公式,电容的基本单位为法拉（,F,），常用的微法（,uF),，皮法（,PF,）,换算公式：,1F=10,3,mF=10,6,uF=10,9,nF=10,12,PF,3.,电解电容（,CE,）,电解电容有三个基本参数：容量 、耐压、温度。,电解电容的特点是容量大，漏电 大，耐压低,按其制作材料可分为：铝电解电 容和钽质电解电容，前者体积大，损耗大，后者体积小，损耗小，性能较稳定。,极性区分：长脚为正，短脚为负，负极有一条灰带，常用单位为,uF,。,4.,陶瓷电容（,CCB,）,如图所示左边两个电容为常用的高压陶瓷电容，,1KV,为耐压，,472,为容量；右边的电容为常用的瓷片电容其中有一横的为,50V,，有两横的为,100V,，容量为,0.1uF,，换算,104,电容为：,10 X 10,4,PF=0.1uF,5.,薄膜电容,常用的薄膜电,容表示方法如图,右边绿色电容,104J,，表示容量,为,0.1 uF,J,为误,差，,100V,耐压值。,6.,电容的电路符号及表示方法,电路符号：我们常用的电路符号有两种，如图所示,C1,、,C15,为无极性电容，,C20,为有极性电容。,字母表示：,CXX,，其中,C,代表电容，,XX,代表序号。,三、二极管,组成：二极管由单一的,PN,结组成。,类型：常用的二极管有整流桥、稳压管、发光二极管等。,我公司常用的稳压管有,5V6,、,12V,，,1N4007,、,1N5404,，发光二极管规格有,5,圆头高亮散光、,3,圆头高亮散光、,2*5,方形高亮散光、,2*7*7,绿黄方形双色共阴、,2*7*7,方形高亮散光等。,G1,Y,二极管的电路符号及字母表示,整流二极管（,D,），稳压二极管（,ZD,），发光二极管（,LED,）,四、三极管,三极管的种类：,PNP,型和,NPN,型,我公司常用的三极管有,N5551,、,C2383,、,S8550,等。,三极管的极性：基极（,b,）、射极（,e,）、集电极（,c,）,三极管的作用：放大与开关,三极管的电路 符号及字母表示,符号：,Q,或,N,或,P,.,电感,1,、电感基本知识,用字母,L,表示，在 电路中的符号为：,电感的单位：最基 本的单位为亨利 （,H,），常用的有 毫亨（,mH,），微亨（,uH,）,换算公式：,1H=10,3,mH=10,6,uH,电感的数值认法与阻值的认法类似，但单位为,Uh,2.,用数字,+,字母代表耐压系列,0H=5V 0J=6.3V,1A=10V 2A=100V 3A=1000V,1C=16V 2C=160V 3C=1600V,1D=20V 2D=200V 3D=2000V,1E=25V 2E=250V 3E=2500V,1H=50V 2H=500V,1J=63V 2J=630V 3J=3600V,1V=35V 2V=350V,六、集成电路（,IC,）,集成电路的辨认：我,司常用的集成电路多为 直插式（,DIP,），如,LM339N,、,SG3524,、,CD4013BE,等，使用时 应注意型号、品牌不要 搞错,IC,为有极性元件，安装时,方向不要搞反，不能有弯脚,现象，浮高应小于,1mm,，作,业过程中为了防止静电带来,的损害,作业时须带上静电环,.,集成电路的电路 符号为：,用字母表示是：,UXX,或,ICXX,，其中,U,或,IC,代表 集成电路，,XX,代 表序号,浮高应小于,1mm,弯脚,七、保险管（片）,当电路中的电流超过一定值时，保险管（片）中的保险丝将熔断，切断电路中的电流，以保护电电路和安全。,规格主要以电流（,A,）来标识，我公司常用的有,5A,、,6A,保险管，,40,（,A,）、,20,（,A,）、,30,（,A,）保险片。,使用时规格不能用错,充电器原理概述,充电器、适配器技术指标介绍,充电器原理概述,锂离子电池充放电特性,1.,离子电池充电电压的上限必须受控制，一般不超过,4.2V.(,视具体情况，一般控制在,4.10V,4.35V,不等）,2.,单体电池充电电流通常限制在以下。,3.,单体电池放电电流控制在,3C,以下。,4.,单体电池放电电压不能低于,2.2V,充电器原理概述,锂电池保护板原理,1.,电池过充电保护（,3.9V-4.4V),2.,电池过充电解除（滞后,0.1-0.4V),3.,电池过放电保护（,2.0V-3.0V),4.,电池过放电解除（滞后,0-0.7V),5.,电池过流保护,6.,短路保护,一、输入参数,输入参数主要有输入电压、频率、输入电流、浪涌电流、空载功耗、电源转换效率等参数。,1.,输入电压,：,此指标主要是满足电源使用所在地的国家和地区的电网要求，使产品能正常工作，一般,90Vac-132Vac,、,176Vac-264Vac,、,90Vac-264Vac,、,90Vac-300Vac,等，我国为单相,220Vac,、三相,380Vac,。,一、输入参数,一、输入参数,2.,输入电压频率,额定输入频率为,50Hz/60Hz,，输入频率范围为,47,63Hz,。我国为,50Hz,。,3.,输入电流,一般在输入电压下限、输出负载为满载时的输入电流为最大输入电流。,4.,输入浪涌电流,在电源在接通的瞬间，整流滤波大电容会有一个大电流的充电过程，此充电电流很大，会损坏整流二极管、保险丝等。（此值一般在输入电压范围上限时的值）,0W,Pout15W,：,30A,15W,Pout,60W,：,50A,60W,：,60A,一、输入参数,5.,待机输入功率,在额定输入电压范围内，输出空载时的输入功率。,0W,Pout15W,：,0.3W,50WPout,75W,：,0.5W,6.,电源转换效率,电源效率等于输出功率与输入功率的百分比。,二、输出参数,1.,额定输出电压,:,输出电压范围,线形调整率：指输入电压在最高和最低之间变化（,180V264V,）时，输出电压的波动范围，一般为,1%2%,。,负载调整率：电源负载的变化会引起电源输出的变化，负载增加，输出降低，相反负载减少，输出升高。好的电源负载变化引起的输出变化减到最低，通常指标为,3%5%,。,2.,额定输出电流,二、输出参数,3.,输出电压纹波,+,噪声,:,电源的功能是将交流电转换为直流电，但事实上，输出的直流电并不是一条纯净的直线，而是依附着一些周期性和随机性的交流信号，我们称之为纹波和杂讯，它们的数量一般都很小，用毫伏表示。,测试条件：,20MHZ,带寛，示波器探头并接一个,0.1uF,陶瓷电容和一个,10uF,电解电容,。,60mV(Output volt.:6.0V),Vout*1%(Output volt.:6.0V&20.0V),200mV(Output volt.:20.0V),二、输出参数,纹波,噪声,二、输出参数,4.,输出电流纹波,:,额定电流负载下电流纹波最大值不超过,100mA,（输入电压：,90264Vac,）。,5.,倒灌电流测试,:,在任何条件下，在充电器输出端口倒灌,5.0V,直流电压，通过充电器的电流应小于,5mA,。,6.,输出,V-I,特性图：,二、输出参数,7.,环路稳定性,:,电源输出在输入电压范围内，及任意负载的情况下都保持稳定状态，不能出现自激的情况。,开关电源的内部，采用开关回路和,PWM,技术，其整体由负反馈电路构成，对于负反馈如调试不当，就会引起震荡产生自激，影响电源的稳定性。,8.,动态负载测试,20%-80%max.load 100Hz&1KHz,300.0mV(Output volt.:5.0V),Vout*7%(5.0V and 15.0V),1500.0mV(15V),假设额定电压范围为,U1U2,实际电压在,U1,到,U1+(U2-U1)*10%,或,U2-(U2-U1)*10%,到,U2,之间为,Marginal Pass.,二、输出参数,9.,过冲,在电源开启或关闭的时候,最大过冲,10%,。（,10%(,小于,500uS)*70%,且同时其过冲最高点应小于,Vout,上限,.,）,当电源启动时，电源的反馈回路动作需要一段时间，其输出电压会上升到一个电压值（,U1,）后，反馈电路开始动作，使输出电压稳定在额定输出电压范围内（,Uo,）。输出过冲（,overshoot,）为（,U1-Uo,）,/Uo*100%,。主要是考量电源反馈电路的反应速度。,四、保护功能,充电器、适配器因短路、过流、过压时保护电路动作，电源保护，当这些故障解除后能恢复正常工作。,1.,短路保护,:,1).,当产品输出发生短路时电源将保护,故障消除后自动恢复到正常,.2).,当产品保护后,需重新开机才能恢复正常,.,短路时的短路输入功率一般为：,Pout:0.0W and 15.0W-(Pin:3.0Wmax.),Pout:15.0W and 30.0W-(Pin:5.0Wmax.),Pout:30.0W and 60.0W-(Pin:8.0Wmax.),Pout:60.0W -(Pin:12.0Wmax.),2.,过流保护,OCP:,过流点一般为：,a.160%Max.Load b.200%Max.Load,c.250%Max.Load d.280%Max.Load,四、保护功能,3.,过压保护,:,a.Vout,上限*,130%,b.Vout,上限*,160%,c.Vout,上限*,180%,4.,输入保护,电源具有输入保护功能，输入保护电路器件保险丝、热敏电阻、压敏电阻及反极性保护二极管（直流输入保护）等。,THANKS,谢谢各位！,
