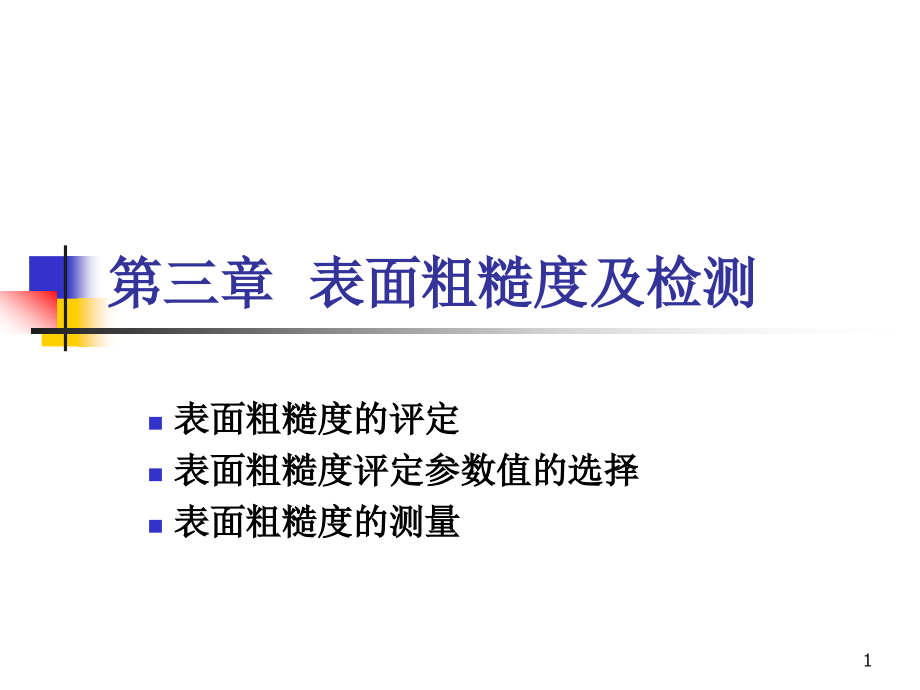

第三章表面粗糙度及检测.ppt

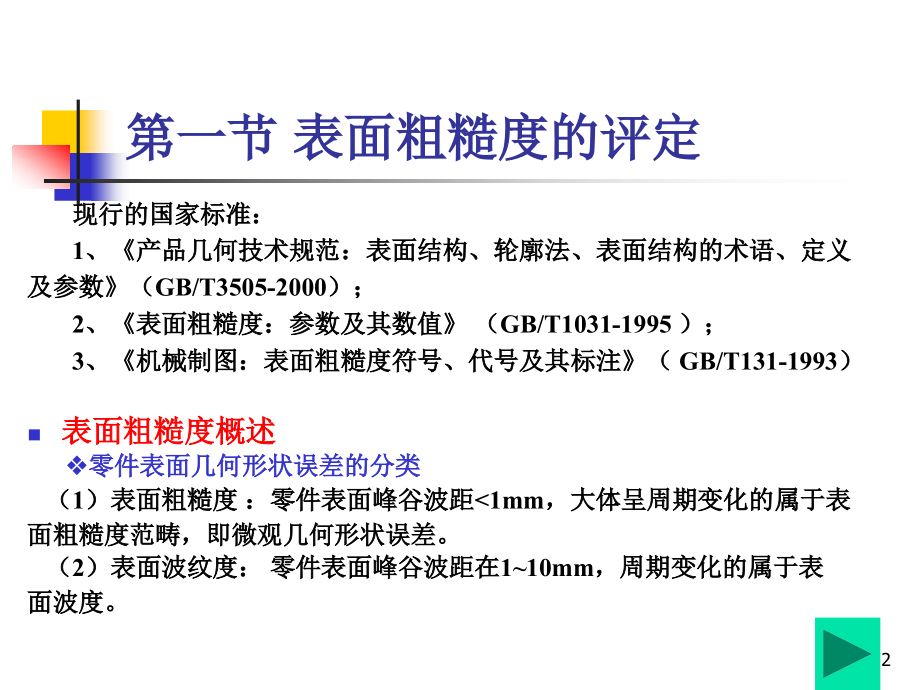

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第三章 表面粗糙度及检测,表面粗糙度的评定,表面粗糙度评定参数值的选择,表面粗糙度的测量,1,第一节 表面粗糙度的评定,现行的国家标准：,1,、,产品几何技术规范：表面结构、轮廓法、表面结构的术语、定义,及参数,（,GB/T3505-2000,）；,2,、,表面粗糙度：参数及其数值,（,GB/T1031-1995,）；,3,、,机械制图：表面粗糙度符号、代号及其标注,（,GB/T131-1993,）,表面粗糙度概述,零件表面几何形状误差的分类,（,1,）表面粗糙度：零件表面峰谷波距,10mm,，无明显周期变化的属于表面形状误差的范畴，即宏观几何形状误差。,3,第一节 表面粗糙度的评定,表面粗糙度对零件质量的影响,（,1,）影响零件的耐磨性、强度和抗腐蚀性等。,（,2,）影响零件的配合稳定性。,（,3,）,影响零件的接触刚度、密封性、产品外观等。,4,第一节 表面粗糙度的评定,表面粗糙度的评定参数,表面粗糙度的基本术语,（,1,）取样长度,l,(,新标准用,l,r,),取样长度是在测量表面粗糙度时所取的一段与轮廓总,的走向一致的基本长度。,规定：,取样长度范围内至少包含五个以上的轮廓峰和谷,。,（,2,）评定长度,l,n,（新标准用,l,n,）,评定长度是指评定表面粗糙度所需的一段长度。,规定：,国家标准推荐，,l,n,=5,l,；对均匀性好的表面，可选,l,n,5,l,；对均匀性较差的表面，可选,l,n,5,l,。,5,第一节 表面粗糙度的评定,取样长度、评定长度和轮廓中线,6,第一节 表面粗糙度的评定,（,3,）中线,中线是指用以评定表面粗糙度参数的一条基准线。,有以列两种：,（,a,）轮廓的最小二乘中线：在取样长度内，使轮廓,线上各点的纵坐标值,y,i,的平方和为最小的直线。,（,b,）轮廓的算术平均中线：在取样长度内，将实际,轮廓划分为上下两部分，且使上下面积相等的直线。,7,第一节 表面粗糙度的评定,表面粗糙度的评定参数,（,1,）轮廓的算术平均偏差,R,a,在一个取样长度内，各点相对中线纵坐标,y,（,x,）,绝对,值的算术平均值,，,数学表达式为：,R,a,值越大，表面越粗糙。,8,9,第一节 表面粗糙度的评定,（,2,）微观不平度十点高度,R,z,在一个取样长度内，五个最大的轮廓峰高平均值与五,个最大的轮廓谷深平均值之和：,R,z,值越大，表面越粗糙。,10,第一节 表面粗糙度的评定,（,3,）,轮廓最大高度,R,y,在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。,R,a,、,R,z,和,R,y,称为表面粗糙度的高度参数。,11,第一节 表面粗糙度的评定,（,4,）轮廓单峰平均间距,S,指在一个取样长度内，全部轮廓单峰间距,S,i,的平均值。,（,5,）轮廓微观不平度平均间距,S,m,指在一个取样长度内，所有轮廓微观不平度间距,S,mi,的平,均值。,12,第一节 表面粗糙度的评定,（,5,）轮廓的支承长度率,t,p,S,、,S,m,和,t,p,称为间距参数，值越小，轮廓表面越细密，密,封性愈好。,13,评定参数的数值,标准规定：当,R,a,为,0.025,6.3m,或,R,z,为,0.100,25m,范围时，应优先,选用,R,a,参数。,R,a,0.025m,，,R,a,6.3m,时，用光学仪器测量比较适,合，因而应选用,R,z,。,由表,4-2,到表,4-6,可知：,R,a,、,R,z,、,S,及,S,m,的数值是由数系,R10/3,的数值组,成。,表,4-6,列出了粗糙度高度参数,R,a,、,R,z,、,R,y,数值与原旧国标（,1968,年标准）,表面光洁度等级的对照。,第一节 表面粗糙度的评定,14,第一节 表面粗糙度的评定,表面粗糙度代号及标注,15,第一节 表面粗糙度的评定,表面粗糙度数值及其有关规定在符号中注写的位置。,16,第二节 表面粗糙度评定参数值的选择,评定参数的选择,（,1,）如无特殊要求，优先选用,R,a,。在高度参数中，,R,a,值,能较完整、全面地表达零件表面的微观几何特征，应优先选,用。,R,z,值常用在小零件（如顶尖、刀具的刃部、仪表的小元,件等）或表面不允许有较深的加工痕迹（防止应力过于集中）,的零件。,（,2,）一些重要表面有特殊要求时，如有涂镀性、抗腐蚀,性、密封性要求时才选,S,或,S,m,参数来控制间距的细密度。,17,第二节 表面粗糙度评定参数值的选择,评定参数值的选择,总原则：在满足功能要求的前提下，尽量选择较大的表,粗糙度参数值，以减小加工难度，降低成本。,选择方法：类比法。,一般原则：,（,1,）同一零件上工作表面比非工作表面粗糙度参数值小。,（,2,）摩擦表面比非摩擦表面的粗糙度参数值小，滚动摩擦,表面比滑动摩擦表面的粗糙度参数值小。,（,3,）承受交变载荷的表面及易引起应力集中的部分（如圆,角，沟槽）粗糙度参数值应小些。,18,第二节 表面粗糙度评定参数值的选择,（,4,）要求配合稳定可靠时，粗糙度参数值应小些，小间,隙配合表面，受重载作用的过盈配合表面，其粗糙参数值要,小。,（,5,）表面粗糙度与尺寸及形状公差应协调，通常尺寸及,形状公差小，表面粗糙度参数值也要小，同一尺寸公差的轴,比孔的粗糙度参数值要小。,（,6,）密封性。防腐蚀性要求要求高的表面或外观美观的,表面其粗糙度值应小些。,（,7,）凡有关标准已对表面粗糙度要求作出规定者（如轴,承，量规，齿轮等），应按标准规定作选取表面粗糙度参数,值。,19,第二节 表面粗糙度评定参数值的选择,表面粗糙度与尺寸公差、形状公差的对应关系：,若,T0.6IT,，则,R,a,0.05IT,，,R,z,0.21IT,；,若,T0.4IT,，则,R,a,0.025IT,，,R,z,0.11IT,；,若,T0.25IT,，则,R,a,0.012IT,，,R,z,0.05IT,；,若,T0.25IT,，则,R,a,0.15T,，,R,z,0.6T,；,20,第三节 表面粗糙度的测量,比较法,光切法,干涉法,针描法,21,
