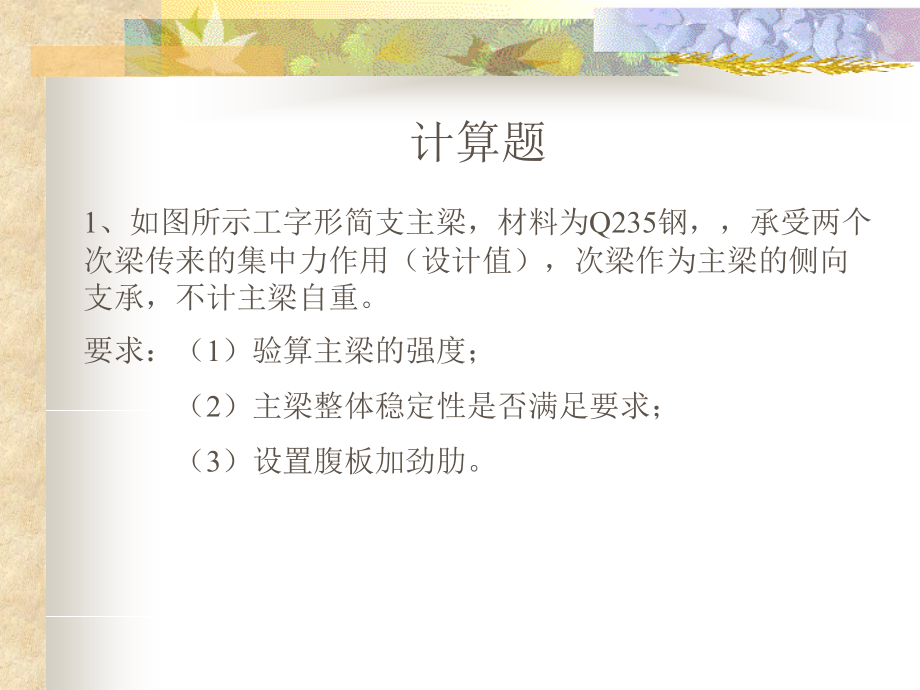

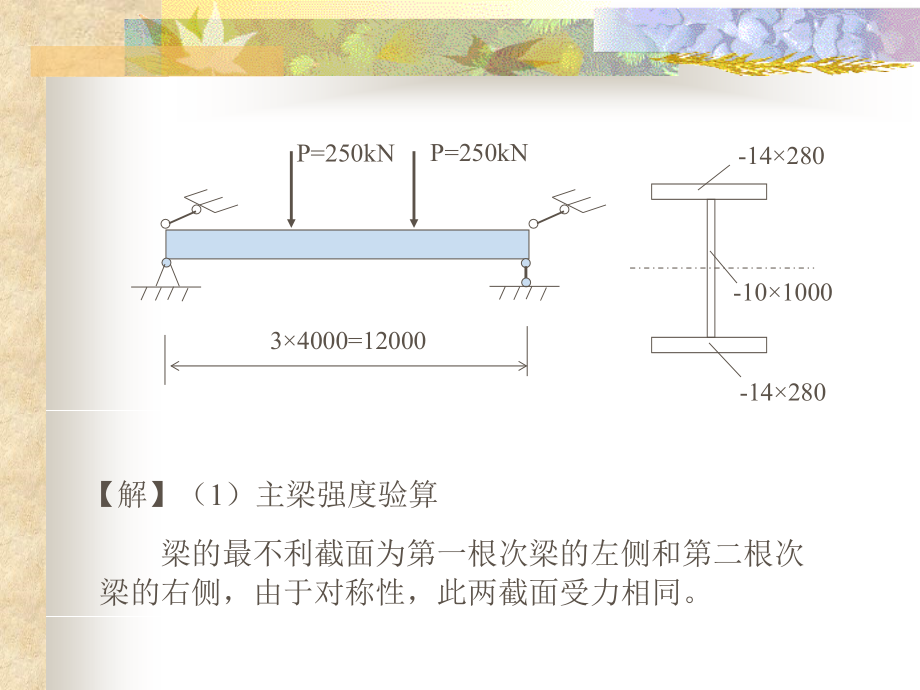

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,计算题,1,、如图所示工字形简支主梁，材料为,Q235,钢，承受两个次梁传来的集中力作用（设计值），次梁作为主梁的侧向支承，不计主梁自重。,要求,：（,1,）验算主梁的强度；,（,2,）主梁整体稳定性是否满足要求；,（,3,）设置腹板加劲肋。,34000=12000,P=250kN,-14280,-14280,-101000,P=250kN,【,解,】,（,1,）主梁强度验算,梁的最不利截面为第一根次梁的左侧和第二根次梁的右侧，由于对称性，此两截面受力相同。,M,图,Q,图,梁的截面几何特性,正应力强度,剪应力强度,（,2,）梁的整体稳定性验算,梁的整体稳定性能够满足！,（,3,）设置腹板加劲肋,腹板高厚比：,按要求应配置横向加劲肋，取加劲肋间距,a=2m,。加劲肋设置如下图。,62000=12000,分格后的腹板满足下列条件（计算过程略）,2,、图示为一焊接工字形简支梁，跨度,l=4m,，钢材,Q235,，承受均布荷载设计值为,p,（包括自重）。假定该梁局部稳定、强度和刚度均满足要求，试求该梁满足整体稳定时所能承受的荷载,p,。,4000,-12250,-12250,-8240,p,【,解,】,根据题意，该梁局部稳定、强度、刚度都能满足要求，所以按整体稳定条件确定最大荷载,p,。,计算截面的几何特性,计算梁的等效弯矩系数（,P337,）和稳定系数,计算允许荷载,梁的整体稳定应满足,将 代入,采用近似计算,计算题,一、图示一焊缝连接，已知材料为,Q235,，焊条为,E43,，试验算该连接是否安全（动载）。,4,3,150k N,8,200,300,100,80,【,解,】,计算焊缝群形心到竖向焊缝的间距,计算焊缝的受力,计算焊缝群的几何参数,危险点应力计算并验算强度,此焊缝连接满足强度要求！,二、如图所示牛腿用连接角钢,210020,（由大角钢截得）及,M22,摩擦型高强度螺栓（,10.9,级）和柱相连，钢材,Q345,，接触面喷砂处理，要求验算连接两个分肢上的螺栓强度。,200,55,200k N,14,650=300,50,50,【,解,】,（,1,）牛腿板处螺栓受力分析计算,计算螺栓群受力,单个螺栓的抗剪承载力,危险螺栓的剪力并验算,（,2,）柱翼处螺栓受力分析的计算,计算螺栓群的受力,螺栓抗拉验算,螺栓抗剪验算,满足要求！,验算图示压弯构件在弯矩作用平面内、外的整体稳定性。材料为,Q235,。构件为轧制。,N,N=40kN,p=2.0kN/m,(,包括杆自重）,80,10,10,120,y,1,y,2,x,y,32000=6000,【,解,】,计算截面几何特性,平面内稳定验算,不满足要求！,平面外的稳定验算,满足要求！,4-11,一两端铰接焊接工字形截面轴心受压柱，翼缘为火焰切割边，截面如图所示，杆长为,9m,，设计荷载,N=1000kN,，钢材为,Q235,钢，试验算该柱的整体稳定及板件的局部稳定性是否满足？,210250,16200,3000,6000,N,N,【,解,】,由题意，可知此构件为轴压构件。,计算构件截面几何参数,验算整体稳定 对两个主轴的截面类型均为,b,类，则,不满足！,验算板件局部稳定,翼缘宽厚比：,腹板高厚比：,OK,！,4-15,某压弯格构式缀条柱如图所示，两端铰接，柱高,8m,。承受压设计荷载值,N=600N,，弯矩,M=100kN.m,，缀条采用单角钢,455,，倾角为,45,，,钢材为,Q235,，试验算该柱的整体稳定性是否满足？,N,M,8000,260,x,y,y,1,y,2,已知：,【,解,】,此构件为格构压弯构件，弯矩绕虚轴作用。,计算截面参数,（,2,）验算单肢稳定,左肢所受轴力最大,单肢整体稳定不满足。,
