瓦楞纸板、纸箱结构与性能.ppt

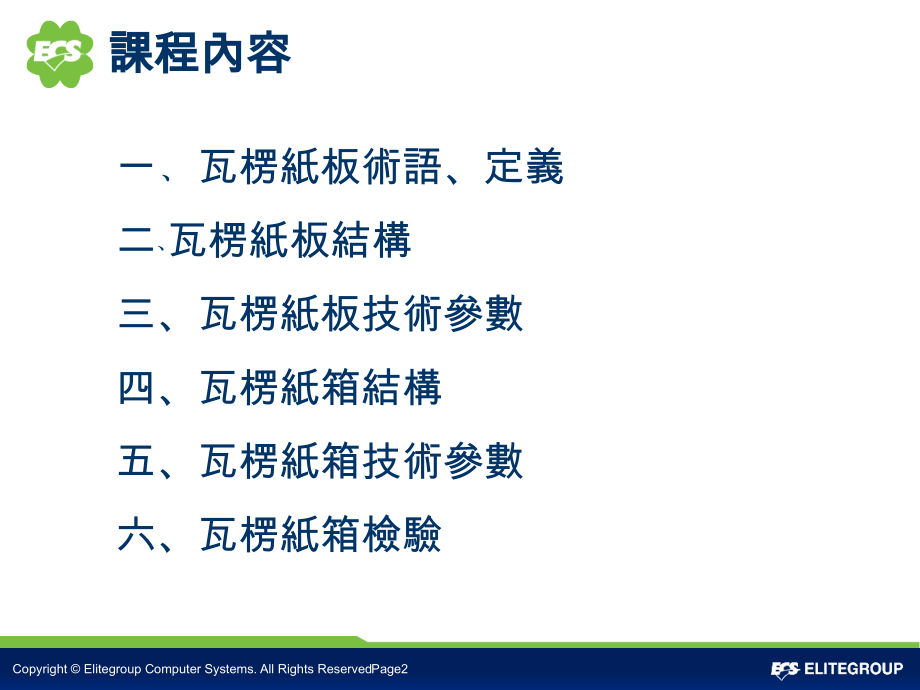

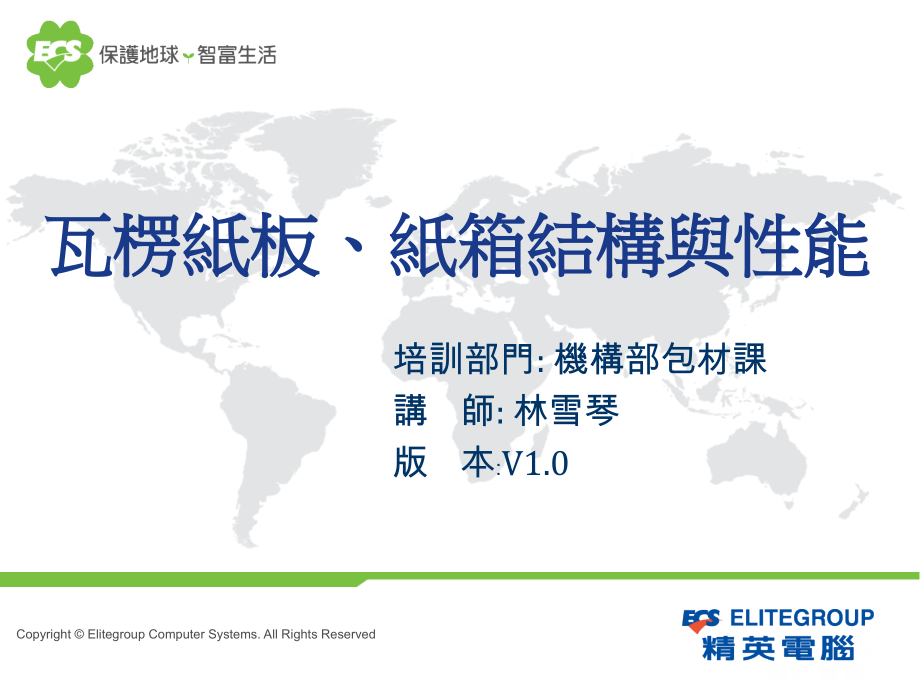

Click to edit Master text styles,Second level,Third level,Fourth level,Click to edit Master title style,Copyright Elitegroup Computer Systems.All Rights Reserved,Page,*,瓦楞紙板,、,紙箱,結構,與性能,培訓部門,:,機構部包材課,講 師,:,林雪琴,版,本,V,1.0,課程內容,一,瓦楞紙板術語、定義,二,瓦楞紙板結構,三,、瓦楞紙板技術參數,四,、瓦楞紙箱結構,五、瓦楞紙箱技術參數,六、瓦楞紙箱檢驗,一,.,瓦楞紙板術語、定義,1.,瓦楞紙,(,楞紙,)-fluted paper,瓦楞芯,(,原,),紙經過起楞加工後形成有規律且永久性波紋的紙。,2.,瓦楞紙板,-corrugated fiberboard,由一層或多層瓦楞紙粘合在若干層紙或紙板之間，用於製造瓦楞紙向的一種複合紙板。,一,.,瓦楞紙板術語、定義,3.,單瓦楞紙板,(,三層瓦楞紙板,),-single-wall corrugated fiberboard,由,兩層紙或紙板,和一層瓦楞紙粘合而成的瓦楞紙板,。,4.,雙瓦楞紙板,(,五層瓦楞紙板,),-double-wall corrugated fiberboard,由三層紙或紙板和兩層瓦楞紙粘合而成的瓦楞紙板。,紙板：多層紙複合在一起。,一,.,瓦楞紙板術語、定義,5.,三瓦楞紙板,(,七層瓦楞紙板,),-triple-wall corrugated fiberboard,由四層紙或紙板和三層瓦楞紙粘合而成的瓦楞紙板。,6.,瓦楞紙板最小綜合定量,-minimum combined weight of facings,including center facing(s)of double wall and triple wall board,除瓦楞紙以外的組成瓦楞紙板的各層紙或紙板定量之和。,二,.,瓦楞紙板結構,1.,單,瓦楞紙板結構,2.,雙瓦楞紙板結構,二,.,瓦楞紙板結構,3.,三,瓦楞紙板結構,4.,UV,型楞型結構及其尺寸,h,:,楞高,t,:,楞寬,二,.,瓦楞紙板結構,三,.,瓦楞紙板技術參數,1.,粘合強度,-ply adhesive strength,(1),瓦楞紙板任一粘合層的粘合強度應不低於,400N/m,(2),測試儀器：壓縮測試儀,2.,水份,(1),瓦楞紙板的交貨水份應不大於,14%,(2),測試儀器：水份測試儀,(3),在不同溫度、濕度存儲環境下，同一批次生產的紙板，其水份含量 是不同的。,三,.,瓦楞紙板技術參數,(4),水份測試儀,三,.,瓦楞紙板技術參數,3.,耐破強度,-bursting strength,(1),在試驗條件下，瓦楞紙板在單位面積上所能承受的垂直於試樣表面的均勻增加的最大壓力,(2),測試方法：液壓增加法,(3),試驗原理：,將試樣置於膠膜之上，用試樣夾夾緊，然後均勻地施加壓力，使試樣與膠膜一起自由凸起，直至試樣破裂為止。試樣耐破度是施加液壓的最大值。,三,.,瓦楞紙板技術參數,(4),電動耐破度強度測試儀,三,.,瓦楞紙板技術參數,4.,邊壓強度,-Edgewise compression strength,(1),一定寬度的試樣，在單位長度上所能承受的壓力，它是指承受平行於瓦楞方向壓力的能力,(2),測試儀器：壓縮測試儀,(3),試驗原理：矩形的瓦楞紙板試片放於壓縮測試儀的兩夾板之間，並使試片的楞垂直於壓板，然後加一壓縮力，直至試樣壓壞為止,三,.,瓦楞紙板技術參數,(4),壓,縮測試,儀,四,.,瓦楞紙箱結構,1.,瓦楞紙箱各部名稱、代號,四,.,瓦楞紙箱結構,2.,瓦楞紙箱型式的國際表示方法,瓦楞紙箱的構造若用文字說明十分複雜，為求簡化，國際瓦楞紙箱協會採用並推薦的紙箱展開圖各部位表示記號如下：,（,1,）裁切、壓線及開槽的記號,A A,：裁切線,B B,：開槽切除線,C C,：內折線（壓痕線）,D D,：外折線（點劃線）,E E,：修邊壓痕線（間斷,壓痕線、鋸齒線）,F F,：壓雙線；,四,.,瓦楞紙箱結構,（,2,）,紙箱的接合方式的記號,S,釘線接合,G,粘合劑接合,（,3,）,手提孔的記號,半切手孔,全切手孔,五,.,瓦楞紙箱技術參數,1.,耐破強度,-bursting strength,瓦楞紙箱的耐破強度和瓦楞紙板的耐破強度是一樣。,五,.,瓦楞紙箱技術參數,2.,邊壓強度,-Edgewise compression strength,(1),瓦楞紙箱的邊壓強度和瓦楞紙板的邊壓強度定義及測試方式相同。,(2),紙箱邊壓強度會比紙板邊壓強度要低（因製造過程的瓦楞損失）。,五,.,瓦楞紙箱技術參數,3.,抗壓強度,-Compression strength,(1),在壓力試驗機均勻施加動態壓力下至箱體破損的最大負荷及變形量。,五,.,瓦楞紙箱技術參數,(2),測試結果曲線圖,五,.,瓦楞紙箱技術參數,3.,其他技術參數,(1),戳穿強,度,(,新國標已經取消,),(2),水份,(3),搖蓋的耐折度,六,.,瓦楞紙箱檢驗,一般瓦楞紙箱的檢驗項目如下：,1.,尺寸檢驗,瓦楞紙箱的尺寸有三種：,(1),內,尺寸,(,2),壓線尺寸,(,又稱刀模尺寸,)(,3),外,尺寸,壓線尺寸是設計尺寸。也就是圖紙上標注的尺寸。,IQC,檢驗時一般是檢驗外尺寸；而專業人員檢驗的是壓線尺寸。,一般,，瓦楞紙箱的尺寸公差是,+/-3mm,。,六,.,瓦楞紙箱檢驗,舉例,BC,楞,瓦楞,紙箱,的,压线,尺寸是,：,512x275x515mm,。,其标准外尺寸应是：,517x280 x525mm,六,.,瓦楞紙箱檢驗,2,.,紙板厚度檢驗,紙板厚度是由紙板楞型決定,；而,瓦楞的高度是有固定標準的。所以通過量測紙板厚度基本可以判斷紙板楞型是否正確。,六,.,瓦楞紙箱檢驗,3.,接合部位檢驗,(1),粘合紙箱，其粘合強度是否足夠，不應有脫膠開裂、溢膠等現象。,(2),釘合紙箱，其金屬釘線的寬度應在,1.5mm,以上,釘線不應有鏽斑、剝層、龜裂或其他使用上的缺 陷。,4.,搖蓋耐折度,瓦楞紙箱搖蓋經先合後開,180,，往復,5,次，檢驗其面層和裡層是否有裂縫。,六,.,瓦楞紙箱檢驗,5.,耐破強度檢驗,通過測試儀器進行檢測,6.,抗壓強度檢驗,通過測試儀器進行檢測,7.,其他外觀檢驗，如裁切是否平整，是否有多餘壓痕線，是否有髒汙等。,謝謝,!,
