现代通信技术-6.ppt

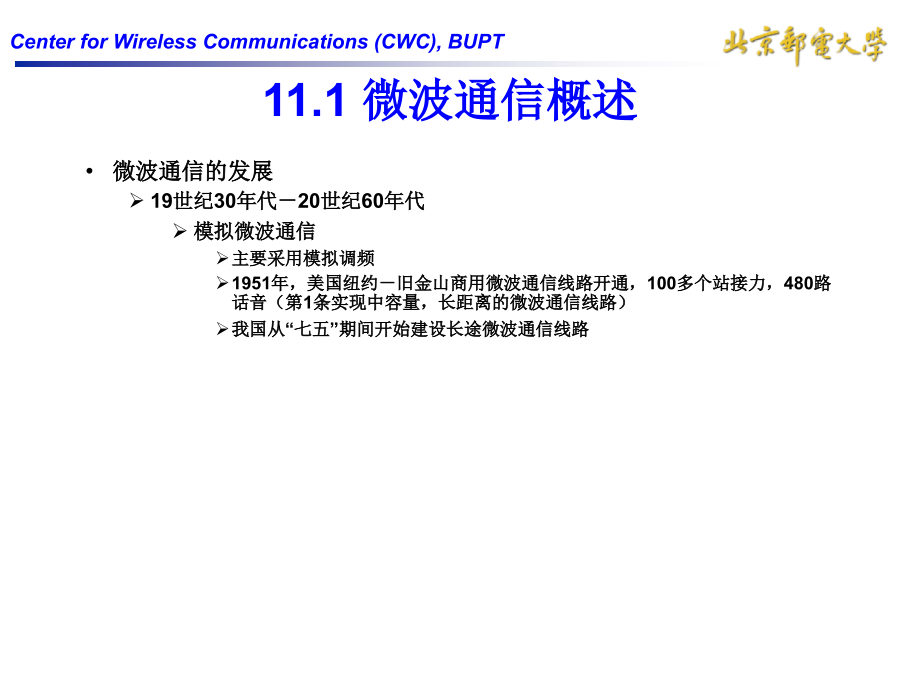

,Title,Body Text,Second Level,Third Level,Fourth Level,Fifth Level,Center for Wireless Communications(CWC),BUPT,*,微波通信技术,11.1 微波通信概述,微波通信的发展,19世纪30年代20世纪60年代,模拟微波通信,主要采用模拟调频,1951年，美国纽约旧金山商用微波通信线路开通，100多个站接力，480路话音（第1条实现中容量，长距离的微波通信线路）,我国从“七五”期间开始建设长途微波通信线路,微波通信发展,20世纪60年代90年代初,数字微波通信,数字交换技术的出现、数字信号处理技术发展、大规模集成电路发展、调制解调技术,更好的长途传输质量、高频谱利用率、高容量,20世纪90年代,光纤、卫星通信的冲击,数字微波通信的新趋势,基于,SDH,的数字微波通信系统,更高的容量（512,QAM、1024QAM）,无线接入网（,LMDS、MMDS）、,临时通信、紧急通信,微波通信基本概念,微波,频率在300,Mhz,300GHz,的电磁波,微波的传播特性,似光性,直线传播,极化特性,线极化,电场矢量,E,的端点随时间,t,的变化在一条直线上,水平极化：,E,的轨迹与水平面平行,垂直极化：,E,的轨迹与水平面垂直,圆（椭圆）极化,电场矢量,E,的端点随时间,t,的变化在圆（椭圆上）,左旋极化：,E,的轨迹成逆时针方向,右旋极化：,E,的轨迹成顺时针方向,微波中继通信系统在整个通信网中的位置,11.2 微波通信系统,中继通信,信号经过长距离传输的恶化,接收、再生、转发,一条通信线路服务多地点,上下话路,三种中继通信方式,直接中继,外差中继,基带再生中继,数字微波中继线路组成示意,直接中继,外差中继,基带中继,11.2.2 波道及射频频率配置,波道,微波线路的可用带宽划分成若干频率小段，并在每一个频率小段上设置一套微波收发信机，构成一条微波通信的传输通道,。,波道频率配置,一条微波线路上允许有多套微波收发信机同时工作，这就必须对各波道的微波频率进行分配,频率的分配应尽可能做到：,在给定的可用频率范围内尽可能多安排波道数量,尽可能减少各波道间的干扰,尽可能地有利于通信设备的标准化、系列化,单波道频率配置,二频制,单波道频率配置,四频制,有效减小越站干扰,二频制&四频制,四频制：多用一倍频率，但二频制有反向干扰的问题,天线前后隔离度：好的在40,dB,上下,二频制下，若前向发生衰落，后向没有发生衰落，则发生后向对前向的干扰,多波道频率配置,收发频率相间排列 收发频率集中排列,射频波道的频率再用,微波通信中的备份与切换,备份,设备备份,波道备份：1:1备份、,n:1,备份,切换,人工切换,自动切换,微波通信的监控和勤务,监控系统,对通信状况进行实时监测和控制，一旦发现通信中断时，将恶化波道上的信号切换到备用波道,对远方站的监视和控制,微波通信的监控与勤务,勤务,用来为线路中各微波站上的维护人员传递业务联络电话，以及为监控系统提供监控数据的传输通道,三种勤务实现方式：,配置独立的勤务传输波道,在主通道的信息流中插入一定的勤务比特来传输勤务信号,对主信道的载波进行附加调制来传送勤务信号（如载波用浅调频方式来传输站间话务）,实例,一个典型的数字微波通信系统的端站设备,双工器,将发送和接收的信号分隔开，即从公用天线接收到的信号经过双工器后进入接收设备而不通向发送设备，发送信号经过双工器后直接经过天线发射出去而不通向接收设备。,波道滤波器,分隔各个波道的信号，避免造成波道间干扰,微波收信机,微波发信机,调制解调设备,将数字基带信号调制到中频，将中频信号解调位数字基带信号,调制方式多为高阶调制（如,DQPSK、16QAM、256QAM、9QPR,等）,与数字基带的接口可以为：,AMI,码、,HDB3,码、,CMI,码,无损伤切换,无损切换的两个要求：,切换前主备用波道间的时变时延和残留固定时延能快速均衡，保证主备用码流对齐,即使在快衰落下，全部切换过程必须在门限误码率到来之前完成,无损伤切换,两路之间切换时，结果就像一路一样,要点,时刻调整各路时延，使其一致,经历的信道不一样，所以时延有不一样的可能性,及时预测各路的误码率，以便提前切换到好的一路上,伪误码技术,微波线路设计,事情：要在北京到上海建立微波线路,问题：设几个站？设在哪儿？每个站的一些具体事情（如天线高度）该怎么定？,原则：少花钱，但要保证指标,指标,指标的根本在于通话质量,通话质量是个主观概念，可同,BER,这个客观指标联系起来,通话质量,BER,Eb,/N0S/N,因此，线路设计的实质是要保证信噪比,S/N,S/N,的计算,N,t,：用设备商提供的数据计算,N,t,=KTBN,F,N,F,收信机的噪声系数,K,常数,B,带宽,T,温度,I,：按具体干扰来源各个计算,C：,要点在于确定传播损耗,路径损耗（距离因素、大气折射因素等）,建筑物遮挡（通过站址选择尽量避免）,多径影响（地面微波一般可以假设成2径模型）,信号衰落（留出一定的余量）,微波信道的衰落,大部分时间内，微波信道是无衰落的,个别时间内由于大气折射率的变化会导致信道的时间变化,日出日没时分，大气层上下的温度不均匀,富含水蒸气气候剧变的地方,沙漠最好,中断率及衰落余量,衰落使路径损耗随机变化,中断率,当信噪比因为衰落而低于预订的设计目标时，称发生了,中断,。中断出现的时间比率叫,中断率,（,outage rate,）,或,瞬断率,。通常,P,out,=P,r,(,P,e,1e-3)。,衰落余量,不能设想让中断率为0。但可要求中断率低于一定的指标，为此需要在设计时打出足够的余量。,余量留多少，取决于中断率指标及衰落的分布情况,衰落的分布,发生衰落时，接收信号的强度的典型分布为：,瑞利衰落,接收信号由多个时延、强度等无明显差别的折射射束或地面反射射束构成。,莱斯衰落,除了构成瑞利衰落的哪些射束外，还有一个明显很强的射束,频率选择性衰落,发生衰落时，除了肯定有接收电平的随机起伏外，往往还伴随有频率选择性衰落,其影响是造成,ISI。,加大设计余量对于频率选择性衰落收效甚微，因为,ISI,是自己干扰自己。,均衡是解决这一问题的基本手段,频域均衡,时域均衡,
