液压扭矩扳手使用说明.ppt

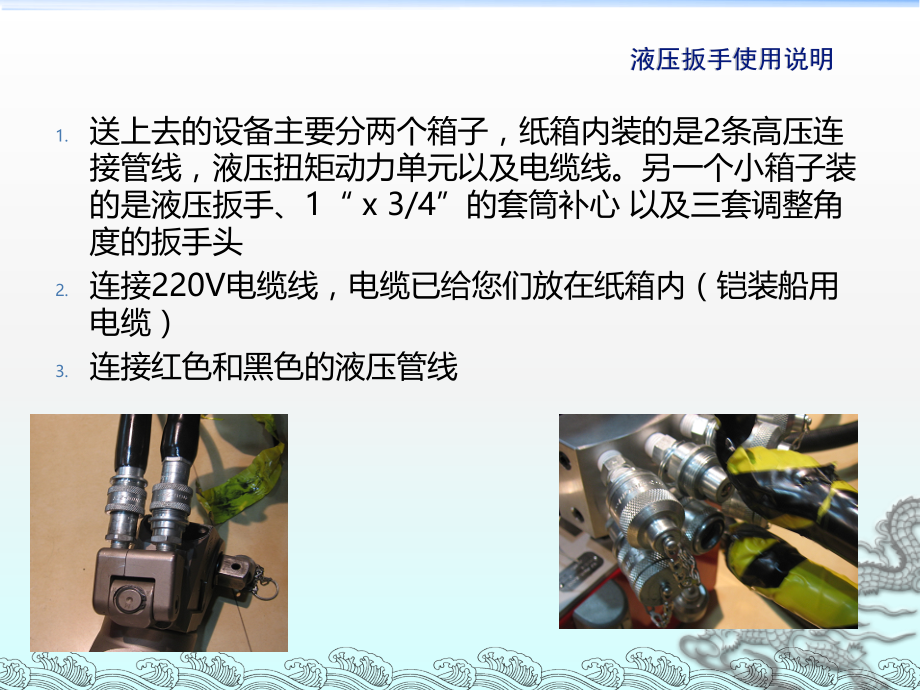

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,液压扭矩扳手,使用说明,送上去的设备主要分两个箱子，纸箱内装的是,2,条高压连接管线，液压扭矩动力单元以及电缆线。另一个小箱子装的是液压扳手、,1,“,x 3/4,”,的套筒补心 以及三套调整角度的扳手头,连接,220V,电缆线，电缆已给您们放在纸箱内（铠装船用电缆）,连接红色和黑色的液压管线,液压扳手使用说明,注：在连接液压管线时，按照公扣对母扣，母扣对公扣，不会被接返。在动力单元需要注意上下为一组，也就是说管线连接时做到连接任何竖列的一排。如图粉色圈出的接头。,管线连接扣确保拧紧，防止脱落，在使用的过程中压力最高可能达到,7000PSI,送电，打开电源开关搬到“,ON”,按注操作控制按钮“,Set”,键，使压力回零,参照压力和扭矩表参数，设置压力，,12,粒螺栓的扭矩为,1250Ib-ft,但拆除的扭矩要大于拧紧扭矩，首先设置拧紧扭矩,1.5,倍相对应的压力。,调整压力，按着控制器“,RUN”,按钮不松手，顺时针调节调压手柄，直到压力表数值到预定设计的压力为止，松开控制器“,RUN”,按钮,。,检查扳手的旋转方向，是否是逆时针旋转。只要按住,“,RUN,”,按钮，观察扳手的旋转方向问题，如果方向不对，按照以下步骤调整,用力按下圆的自锁按钮，拿出此黑色按钮,从另一测拔出,1“,方头的花键连接杠,拔出后，更换到另一测，方头超外插入进去，是的花键连接杠完全进入花键槽，如有时只能插入,1/3,请拨动内部花键槽组，使得花键对正在一条线上就可以。如右上图所示,调整花键在一条线,花键换向后，需要如下图所示，同时也需要把黑色锁定接头也同时安装上，安装方式和拆卸一样，按住中间按钮，推进去。,方向调整结束后，就需要调整扭矩扳手松懈螺丝的被钳的位置，根据实际情况进行调整，共有三套调整手柄供大家参考，手柄是支撑在动力端支架的壁上，怎么方便，就怎么操作，但需要注意不能满目的野蛮操作，导致设备的,损坏。,手柄的更换请查看图片：,在拆卸螺栓时，要确保先外测后中间的原则执行，防止液力端变形，找好套筒，如需要变径的就安装变径，让扭矩扳手的手柄紧贴动力端的某个固定点，按住操作手柄按钮”,RUN“,键，松动螺栓，如果设置的压力不能松动螺栓，可以重新设置更高的压力，但前提是要使压力回零。,如螺丝已松动，按操作手柄按钮”,STOP“,键，停止扭矩扳手的运转。（扭矩扳手的运转是,360,度运转）,使用棘轮拆除螺栓，按照以上方法拆除剩余的螺栓。,液力端吊出后，检查具体原因并拍照，清洁端面准备安装,在安装螺栓时，螺栓需要摸丝扣油，方便下次螺栓的拆卸,在拧紧螺栓时，需要注意先中间交叉拧紧后外测交叉拧紧的原则执行,
