第七讲 等温线与等压线的判读.ppt

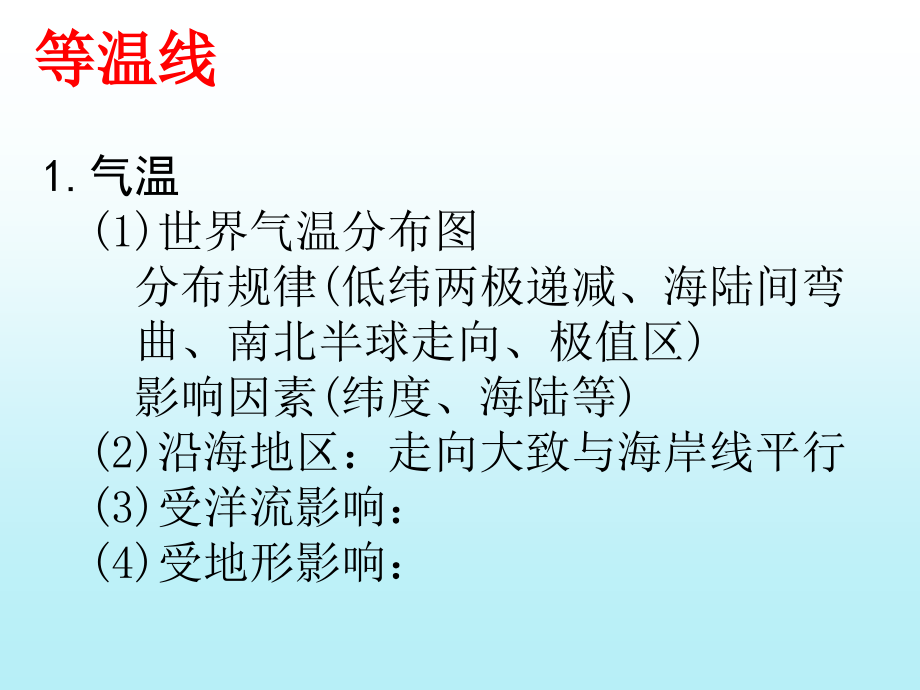

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二单元 大 气,第七讲 等温线与等压线的判读,等温线,1.,气温,(1),世界气温分布图,分布规律,(,低纬两极递减、海陆间弯曲、南北半球走向、极值区,),影响因素,(,纬度、海陆等,),(2),沿海地区：走向大致与海岸线平行,(3),受洋流影响：,(4),受地形影响：,2.,水温,(1),世界水温分布：,由低纬向两极降低、季节变化、受陆地影响,(,受人类活动影响,),、垂直分布,(2),洋流影响,等温线,(1),等温线判读的方法,等温线,变化,示意图,解 说,影 响,因 素,等温线平直，与纬线平行,太阳辐射能量因纬度而不同,太阳辐射,(,或纬度,),等温线大体与海岸线平行,气温由沿海向内陆递变,海洋影响程度不同,夏季：内陆向高纬凸冬季：内陆向低纬凸,A,、,B,、,C,同纬度，,B,处内陆夏温,B,地,A,、,C,，,冬温,B,地,A,、,C,海陆分布,(,海陆热力性质有差异,),等温线图的判读与应用,等温线变化,示意图,解 说,影响,因素,与等高线平行,(,与山脉走向、高原边缘平行,),等温线延伸到高地急转弯曲,地形,(,山地垂直高度,),暖流：向高纬凸,寒流：向低纬凸,暖流增温寒流降温,洋流,盆地闭合曲线,夏季炎热中心,冬季温暖中心,夏季不易散热，下沉气流增温，冬季山岭屏障,地形闭塞，四周山岭屏障,山地闭合曲线,冬夏均为低温,气温垂直递减，升高,1000,米，降温,6,地势高,锯齿状分布,(,南美洲,7,月份气温图,),河谷、平原与高原、山地交错相间分布，气温高低不同,地势高低起伏大,等温线的疏密,等温线的疏密，反映着气温水平分布的差异的大小，若就同一地区、两个季节相比，疏者，气温差异小，如我国夏季普遍高温，等温线分布就稀疏，密者，气温差异大。,(2),等温线图判读的基本知识,等温线的走向,气温分布图上。等温线走向的总趋势，大体上有三种,a.,等温线与纬线方向基本一致,从全球看，等温线分布的基本趋势是东西方向延伸，这是由于太阳辐射能量因纬度而不同，从低纬度向两极递减的结果。,b.,等温线大体与海岸线平行,海水对大气温度起着调节作用，致使等温线与海岸方向大体平行。,c.,等温线呈西北,东南走向或东北,西南走向,如欧洲西北部或东南部,d.,等温线的弯曲,等温线的弯曲与海陆分布、洋流、地形等诸多因素有关。同纬度大陆最冷月等温线向低纬度突出，海洋向高纬度突出，最热月相反。,*暖流经过的海区等温线向高纬度突出，寒流经过的海区等温线向低纬度突出。等温线呈闭和曲线的地区，受地形,(,盆地或山地,),影响，从而形成暖热或寒冷中心。即,“,高高低低,”,。,(2),等温线图判读的基本知识,等降水量线图的判读与上述,等温线图的判读方法相似，,也主要是看等降水量线的走,向、疏密及数值等几个方面，,其具体判读方法总结如下：,(1),判断降水的地区分布差异大小,密集,降水的地区分布差异大,稀疏,降水的地区分布差别小,如下图，,B,地区等降水量线比,A,地密集，,B,地区降水分布差别比,A,地大。,(,图中单位,mm,，下同,),等降水量线图的判读与应用,(2),判断海陆影响,等降水量线与海岸线大致平行,降水自沿海向内陆减少。,如右图是我国辽宁省年降水量等值线分布状况，降水由东南沿海向西北内陆减少。,(3),判断迎风坡和背风坡,等降水量线与山脉走向平行,多雨,迎风坡 少雨,背风坡,等压线与等压面,1.,等压线,(1),气压系统高压、低压、高压脊、低压槽、鞍型气压场,(2),水平气压梯度力大小风力大小 风向,(3),对天气的影响,低压,(,气旋,),、低压槽多云雨天气,高压,(,反气旋,),、高压脊 多晴朗天气,锋面气旋,(4),影响因素,温度等,等压线与等压面,2.,等压面,基本规律：,(1),气压随海拔升高而降低,(2),高压、低压的含义,(,与没变化之前作比较,),(3),高空与低空气压性质相反,(4),等压面形状：,高压凸起、低压凹陷,(5),热力环流：气流运动,判读等压线分布图主要从三个方面，第一，根据等压线的排列和数值，读出高低气压中心、高压脊和低压槽；第二，判断风向；第三，分析天气变化，如图。,凡等压线闭合，中心气压高于四周气压的区域，叫做高气压；相反中心气压低于四周气压的区域，叫做低气压。,由高气压延伸出来的狭长区域，气压高于两侧地区，称为高压脊；由低压风向外延伸出来的狭长区域称为低压槽。,两个高压脊之间或两个低压槽之间的部位称为鞍部。,等压线图的判读与应用,(1),气压场类型的判读,风向的判读：在近地面大气中，风向是水平气压梯度力、地转偏向力和摩擦力的合力。因此，某点风向的画法为：首先，过该点画出水平气压梯度力的方向，水平气压梯度力的方向垂直于等压线。,指向低压；其次，在水平气压梯度力的基础上，北半球向右、南半球向左偏转一定的角度，偏转以后的箭头方向即为风的方向。,风力的判读：风力的大小取决于水平气压梯度力的大小，因此，等压线密集处,水平气压梯度力大,风力大。,根据风向可判读下图中的高压和低压：,(2),风向、风力的判读及应用,北半球风向右后方高压区，如图,A,南半球风向左后方高压区，如图,B,确定锋面位置：在低气压区,(,气旋,),，锋面多形成在低压槽处，如下图中,AB,和,CD,线处。,(3),锋面气旋的判读,确定锋面附近风向：根据南北半球风向的画法，可确定锋面附近的风向，如图中，,E,、,H,、,K,点为偏北风，,M,、,F,、,N,为偏南风。,判断冷暖空气,(,气团,),：图中,E,、,H,、,K,点都在锋面北侧，气温比南面的气流低，因为,E,、,H,、,K,从北方吹来，来自高纬地区，,M,、,N,、,F,相反，故,E,、,H,、,K,为冷气团，,M,、,N,、,F,为暖气团。,确定锋面性质及移动方向：根据图中空气的移动方向和冷暖扭转的性质，可确定,AB,为冷锋，,CD,为暖锋。由此又可确定，锋面都应随着气流呈反时针方向移动。,(3),锋面气旋的判读,垂直方向上高度越高，气压值越低。,不论高空或低空，等压面凸的地方为高压区，等压面凹的地方为低压区。,近地面的气压与高空气压高低值相反。,(4),垂直方向等压线,(,面,),的判读,谢谢！,
