欧姆定律的复习..ppt

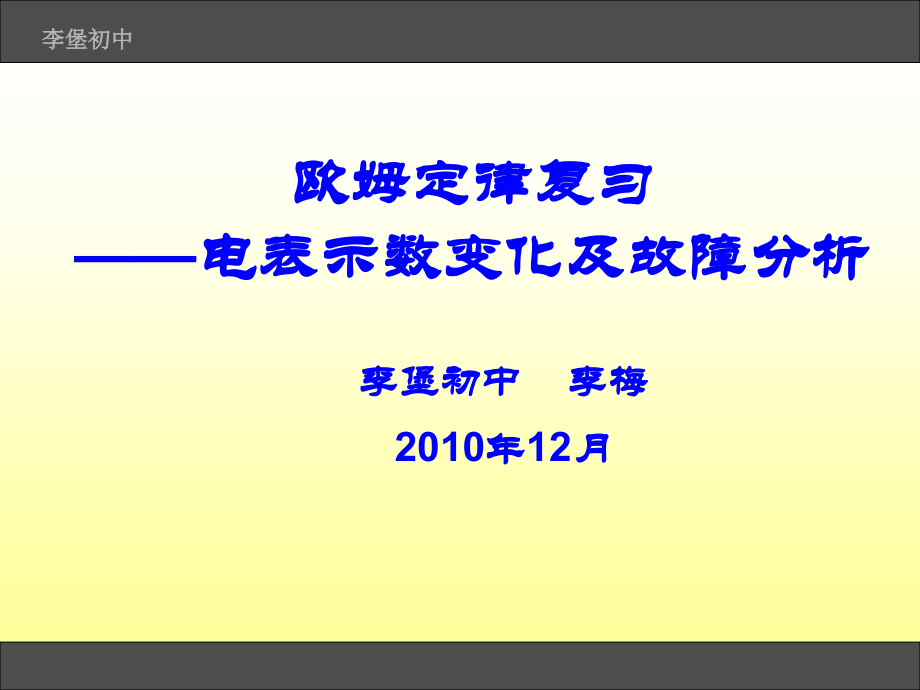

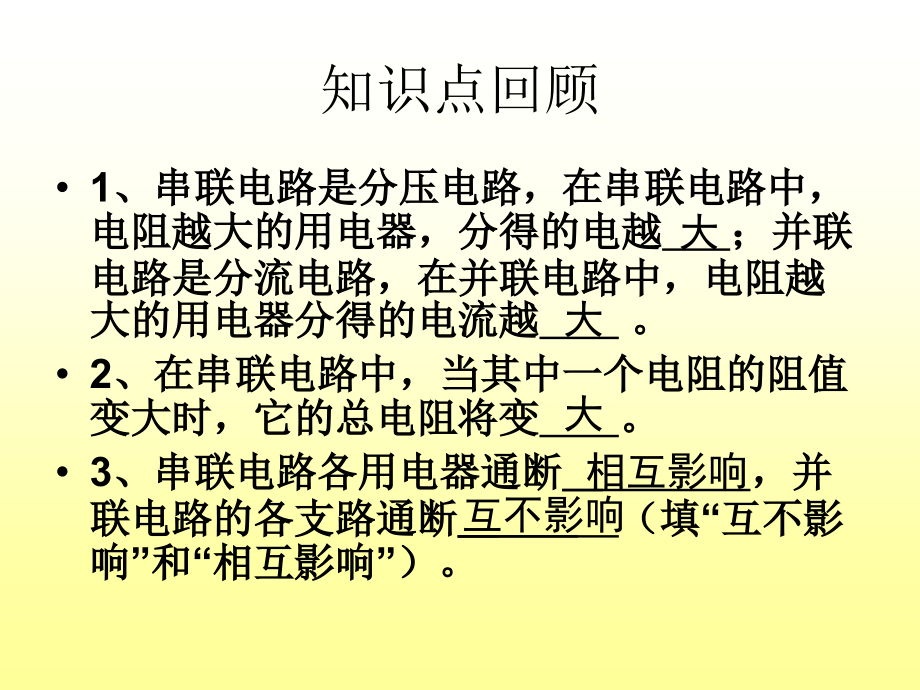

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,欧姆定律复习,电表示数变化及故障分析,李堡初中 李梅,2010,年,12,月,李堡初中,知识点回顾,1,、串联电路是分压电路，在串联电路中，电阻越大的用电器，分得的电越,；并联电路是分流电路，在并联电路中，电阻越大的用电器分得的电流越,。,2,、在串联电路中，当其中一个电阻的阻值变大时，它的总电阻将变,。,3,、串联电路各用电器通断,，并联电路的各支路通断,（填“互不影响”和“相互影响”）。,大,大,大,相互影响,互不影响,4,、欧姆定律的公式是,_=_,。由此公式可知，当导体两端的电压一定时，导体的电阻越大，通过导体的电流越,_,；当导体的电阻一定时，导体两端的电压越大，流过导体的电流越,_,。,5,、电流表的特点是电阻很,，通常相当于,；电压表的特点是电阻很,，通常相当于,。,I,U/R,小,大,大,小,无限小,无限大,活动,：,有哪些并说出对应的现象,原因及改正措施。,按电路图连接实物图，总结常见的故障,故障分析,电路故障分析,电表示数变化分析,A,V,L,R,S,（,1,）由于操作不规范而引起的故障,现象,原因,改正措施,1,连接完最后一根线，灯泡立即发光,.,2.,连接完最后一根线，灯泡立即发出明亮的光,3,调节滑动变阻器，灯泡的亮度几乎不变。,4,电压表,电流表指针反偏,5,电压表,电流表指针超过量程,开关未断开（也有可能遗漏开关）,开关未断开，滑片未放在阻值最大端,滑动变阻器没有一上一下,电流从负接线柱进入电表,量程选择太小,将开关断开,将开关断开，滑片放在阻值最大端,将滑动变阻器一上一下连接,将正负接线柱上的导线端对调,换用大量程,(2),用电器本身引起故障,。,灯泡不亮的原因可能有哪些呢？,电路故障分析,电表示数变化分析,小灯泡短路,L,R,S,P,小灯泡断路,其它元件断路,小灯泡中电流过小,练习,1,：如图所示电路中，电源电压为,6V,，闭合开关,S,后，小灯泡始终不亮，电压表示数为,6V,，则电路的故障可能是：,(),灯泡,短路。,灯泡断路。,变阻器断路。,开关接触不好。,故障分析,电路故障分析,电表示数变化分析,A,V,L,R,S,B,练习,2,：下面电路中只有一处故障，造成灯,L1,、,L2,均不亮，小华同学利用电压表去查找电路故障，当她将电压表接在,L1,两端时，电压表无示数，将电压表接在,L2,两端时，电压表有示数，则电路故障可能是（）,A,灯,L1,短路,B,灯,L2,短路,C,灯,L1,断路,D,灯,L2,断路,L1,S,L2,故障分析,电路故障分析,电表示数变化分析,D,电表示数变化问题,滑动变阻器改变电路,例,1,：如图所示电路,电源电压保持不变，若变阻器滑片,P,向右移动时,则,(),A.,示数增大，示数减小,B.,示数减小，示数减小,C.,示数增大，示数增大,D.,示数减小，示数增大,A,V,V,V,V,A,A,A,A,V,R1,R2,P,S,电路故障分析,电表示数变化分析,B,练习,3,：电源电压保持不变，向右移动变阻器滑片,P,，电压表电流表的示数如何变化？,A,V,R1,R2,P,S,电表示数变化问题,滑动变阻器改变电路,电路故障分析,电表示数变化分析,例,2,、如图所示，电源电压不变，当开关,S,闭合时，电表示数的变化情况是,().,A,、示数均变大,B,、示数均变小,C,示数变大，示数变小,D,示数变小，示数变大,V,A,V,V,V,A,A,A,电表示数变化问题,开关改变电路,电路故障分析,电表示数变化分析,C,电表示数变化问题,开关改变电路,电路故障分析,电表示数变化分析,电路故障分析,电表示数变化分析,练习,4,：在如图所示的电路中，当开关,S,断开时，电阻,R1,与,R2,是,_,联连接的。开关,S,闭合时，电压表的示数将,_(,选填“变小”、“不变”或“变大”,),。,V,R1,R2,S,串,变大,电路故障分析,电表示数变化分析,电路故障分析,电表示数变化分析,这节课你学会了什么？,小结,课堂检测：,1.,如图所示的电路中，当开关,K,闭合时，灯,L1,、,L2,均不亮。某同学用一根导线去查找电路的故障他将导线先并接在灯,L1,两端时发现灯,L2,亮，灯,L1,不亮，然后并接在灯,L2,两端时发现两灯均不亮。由此可以判断,(),(A),灯,L1,断路。,(B),灯,L1,短路。,(C),灯,L2,断路。,(D),灯,L2,短路。,图,1,2,在如图,2,所示的电路中，电源电压不变。闭合开关,K,后，灯,L1,、,L2,都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）,(A),灯,L1,短路。,(B),灯,L2,短路。,(C),灯,L1,断路。,(D),灯,L2,断路。,图,图,3,3,如图，当,S1,闭合时，电流表的示数为,I1,，当,S1 S2,闭合时，电流表的示数为,I2,，,则,I1,I2,（大于、等于或,小于）。,作业：,完成学案上“课后巩固”部分。,谢谢！,
