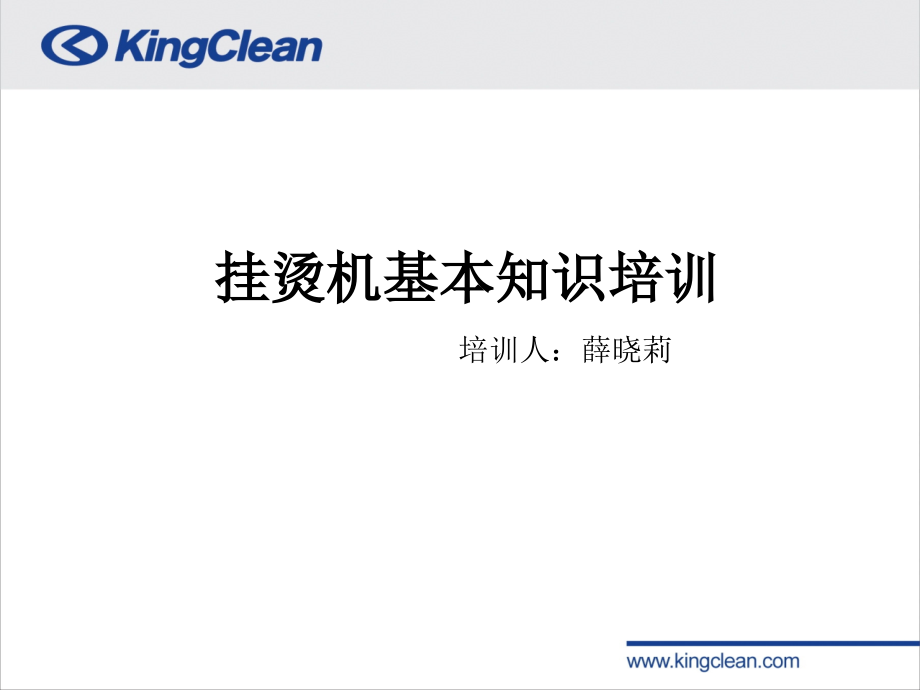

挂烫机培训资料.ppt

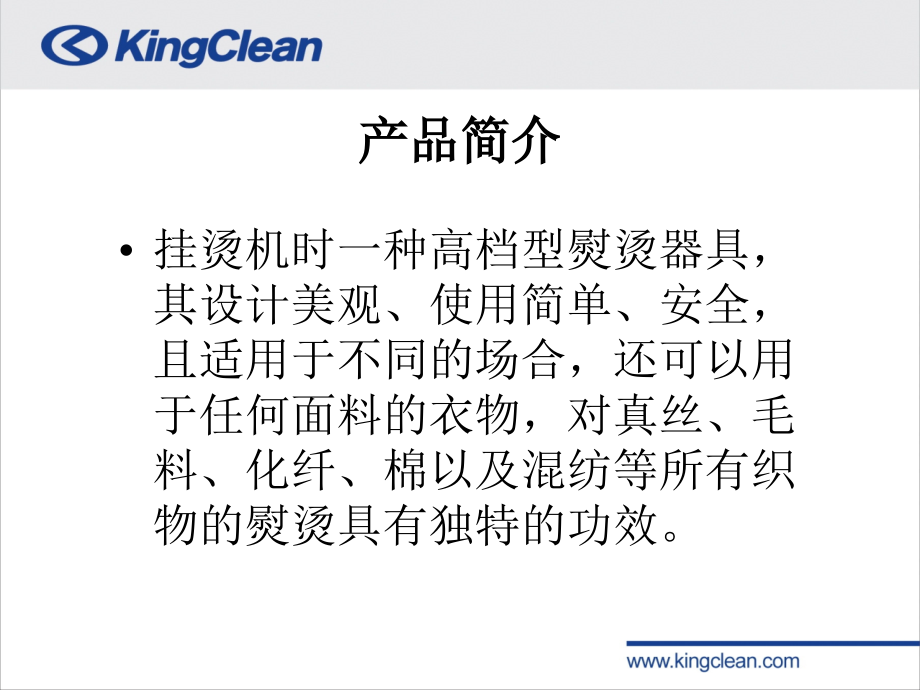

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,挂烫机基本知识培训,培训人：薛晓莉,产品简介,挂烫机时一种高档型熨烫器具，其设计美观、使用简单、安全，且适用于不同的场合，还可以用于任何面料的衣物，对真丝、毛料、化纤、棉以及混纺等所有织物的熨烫具有独特的功效。,产品工作原理,一、挂烫机工作原理,工作原理：将水箱灌满水，利用发热体组件以及发热锅上盖进行加热，通过软管以及熨烫板组件出蒸汽,二、电气原理图,主机,手柄组件,支撑杆组件,水箱组件,衣架组件,关键零部件的特点,一、发热体组件以及发热锅上盖,采用超导速烧的技术，即热效应很快，开机,40,秒左右就可以出蒸汽，非常迅速、稳定，熨烫效果更好,发热体组件使用的银离子超导涂层隔绝了水和铝的直接接触，有效的防止铝铸发热锅因腐蚀产生氧化物而引起的老化裂缝的现象，提高了发热锅组件的寿命以及使用的安全性,二、水箱组件,超大容量的设计，使用高档可持续,96,分钟熨烫无需换水,三、支撑杆组件,可任意选择支撑杆的长度，满足客户的不同需求,四、衣架组件,360,旋转衣架，可任意悬挂,a,、电源指示灯显示,接通电源，电源指示灯亮。,但,GT5011,在接通电源后需旋转开 关，电源指示灯亮，且具备复位的功能（按住复位开关,5S,后，电源指示灯闪烁,3,次），即垢满指示。,安全保护装置,b,、温度保险丝控制,温度保险丝控制蒸汽发生器在限定的温度之间进行工作，从而有效的防止温度过高所导致的危险。,c,、温控器（热熔断器）,当温控器损坏或失效时，由温度保险丝进行保护，当蒸汽发生器的温度升到一定温度时，温控器及时切断电源，即处于断电状态，从而防止发生危险。,产品爆炸图及配件清单,GT5011,产品结构爆炸图,谢谢！,
