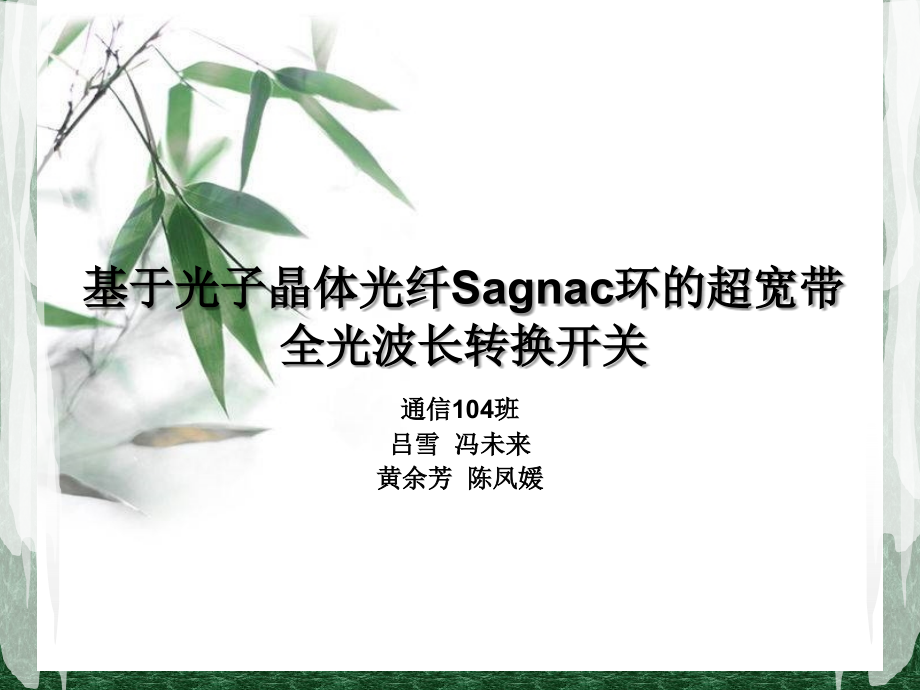

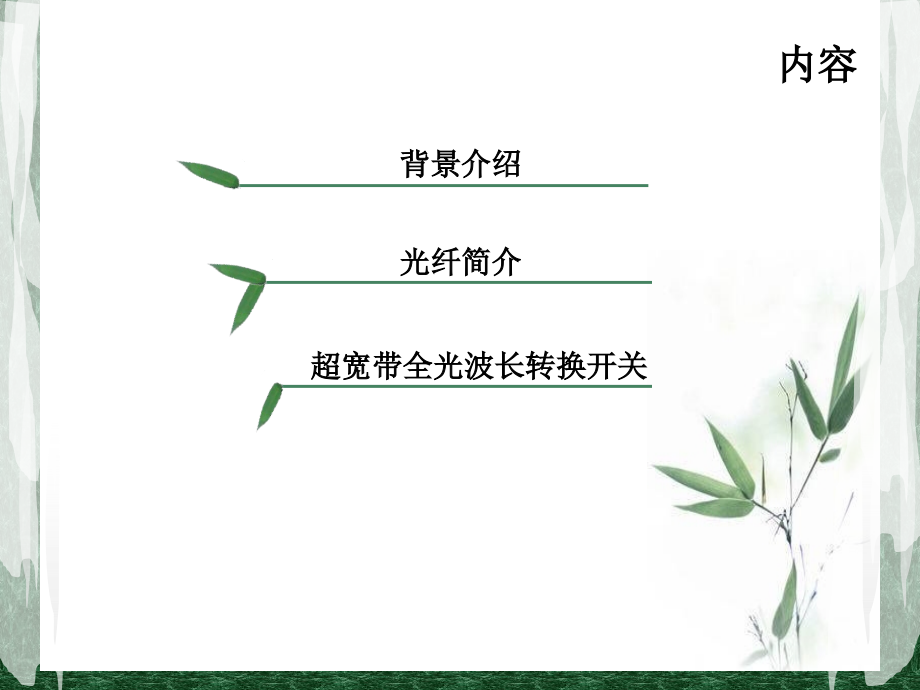

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,基于光子晶体光纤Sagnac环的超宽带全光波长转换开关,通信104班,吕雪 冯未来,黄余芳 陈凤媛,内容,背景介绍,光纤简介,超宽带全光波长转换开关,背景,welcome to use these PowerPoint templates,New Content design,10 years experience,随着光信号处理和全光信息系统的飞速发展，人们迫切需要新型全光逻辑器件，它是当前全光信号处理领域的研究热点之一。全光波长转换开关作为一项重要的技术，可以用来增强光,网络,的重构性、无阻塞能力和波长复用等性能。与基于光电混合的波长转换器相比，全光信号波长转换技术具有抗电磁辐射及处理速度快这两大独特优点，可应用于近地面爆炸辐射、空间辐射等检测。,基本结构,对各种疲劳参数n，抗弯曲光纤的最,大存放长度,基于10m长的光子晶体光纤(PCF)Sagnac环结构的超宽带全光波长转换方案,系统装置图,所使用的PCF光纤具有非线性系数高、超宽带范围内的色散平坦等特性，可实现基于四波混频和交叉相位调制效应的全光波长转换开关,使用的飞秒激光器重复频率为37 MHz，平均输出功率大于40mW。PCF光纤在1550nm处的非线性系数=ll(Wkm)-1。信号光和泵浦光同时注入Sagnac非从而在环中产生了FWM现象。,全光波长转换开关的实现,在Sagnac环的输出端口，使用光谱仪和示波器同时观测实验结果看出闲频光脉冲和泵浦光脉冲的重复频率都是37MHz，证明它们之间是完全同步的。,但由于非线性光纤环镜自身具有一定长度(包括PCF光纤和耦合器)，因此闲频光和泵浦光之间存在一个固定的时延。,信号光波长的依存性,泵浦光波长的依存性,信号光波长的依存性,泵浦光波长的依存性,基于10m长的PCF光纤实现了重复频率为37MHz的全光波长转换开关。利用PCF光纤的高非线性及超宽带色散平坦特点，我们在同一个非线性光纤环镜中实现了覆盖整个C+L波段的全光波长转换开关。我们的实验系统具有结构简单、鲁棒性强、抗电磁干扰等优点，其响应速度高达亚皮秒量级，有望在宽带全光网络、辐射检测等中得到应用。,谢 谢！,
