分频器分频方法.ppt

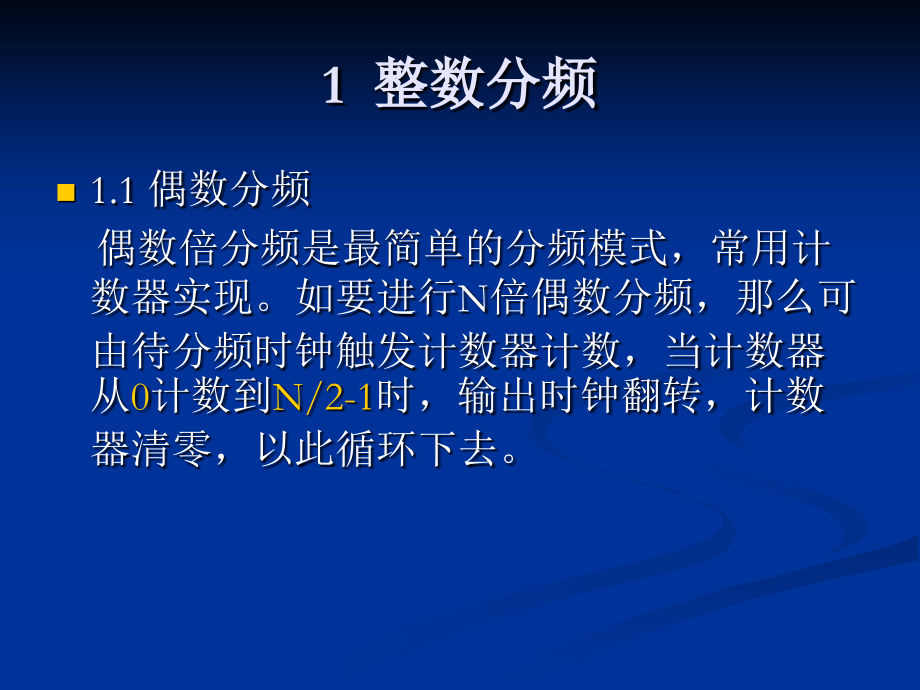

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第八节 分频方法,1,整数分频；,1.1,偶数分频；,1.2,奇数分频；,2,小数分频；,2.1,分频比交错法,1,整数分频,1.1,偶数分频,偶数倍分频是最简单的分频模式，常用计数器实现。如要进行,N,倍偶数分频，那么可由待分频时钟触发计数器计数，当计数器从,0,计数到,N/2-1,时，输出时钟翻转，计数器清零，以此循环下去。,1,整数分频,1.2,奇数分频,1.2.1,占空比不为,50%,的分频,如进行,3,分频，通过待分频时钟上升沿触发计数器进行模,3,计数，当计数器进行到,临近值进行两次翻转,。例如：在计数器为,1,时，输出时钟翻转；当计数器为,2,时，再次翻转；为三时不翻转，如此循环下去。此时不是占空比为,50%,的分频。,5,分频呢？,1,，,4,翻转,1,整数分频,1.2,奇数分频,1.2.2,占空比为,50%,的分频,错位异或法,：如实现占空比为,50%,的,3,分频，分别由时钟上升沿和下降沿触发计数，得到两个,3,分频的结果；在将两个结果进行相或运算，得到占空比为,50%,的,3,分频。,2,小数分频,2.1,分频比交错法,在一定的时间间隔,T,内，由不同的分频比电路交叉着对输入信号进行分频，从而在,T,时间内达到小数分频的目的。,如要实现,8.66666,分频，则以,6,次分频为一个周期，每周期进行两次,9,分频和,4,次,8,分频。,
