项目7 齿轮及连接.ppt

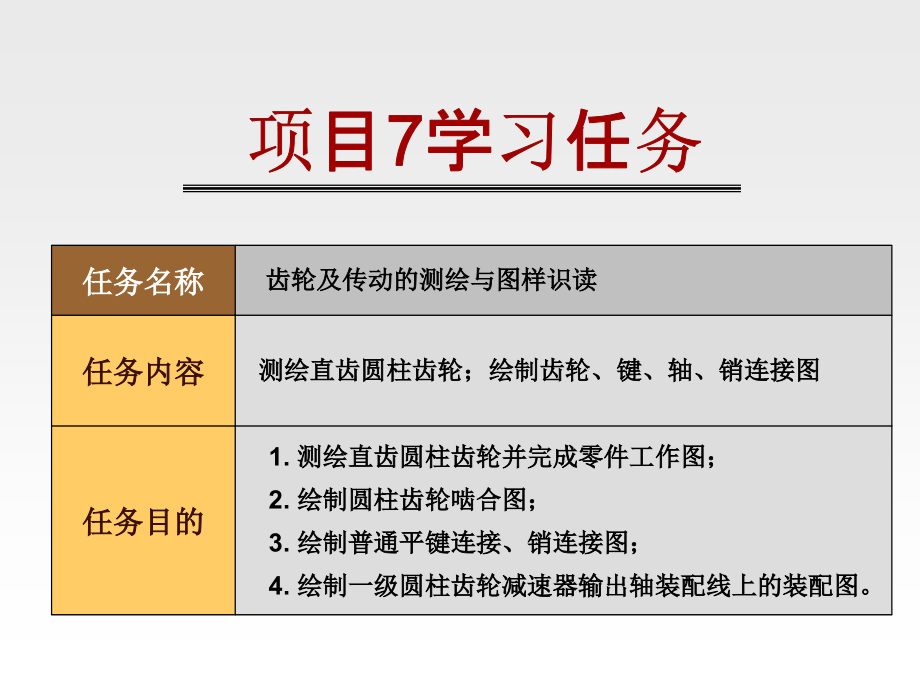

Textmasterformate durch Klicken bearbeiten,Zweite Ebene,Dritte Ebene,Vierte Ebene,Fnfte Ebene,Klicken Sie,um das Titelformat zu bearbeiten,项目七,齿轮及传动,主讲：杨湘洪,任务名称,齿轮及传动的测绘与图样识读,任务内容,测绘直齿圆柱齿轮；绘制齿轮、键、轴、销连接图,任务目的,1.,测绘直齿圆柱齿轮并完成零件工作图；,2.,绘制圆柱齿轮啮合图；,3.,绘制普通平键连接、销连接图；,4.,绘制一级圆柱齿轮减速器输出轴装配线上的装配图。,项目7学习任务,知识准备,齿轮及齿轮传动规定画法,键连接的规定画法,销连接的规定画法,齿轮及齿轮传动规定画法,齿轮及齿轮传动规定画法,7.1.1,齿轮传动的基本知识,7.1.2,直齿圆柱齿轮,7.1 直齿圆柱齿轮,齿轮是一种常用传动零件，具有传递动力、改变运动速度、改变运动方向的功能。,通过齿轮间的啮合可以实现：,1.,传递动力,2.,改变运动速度,3.,改变运动方向,常见的齿轮传动的形式有：,1.,圆柱齿轮传动,两齿轮轴线平行,2.,圆锥齿轮传动,两齿轮轴线相交,3.,蜗轮蜗杆传动,两齿轮轴线交叉,7.1.1,齿轮传动的基本知识,7.1 直齿圆柱齿轮,7.1 直齿圆柱齿轮,圆,柱,齿,轮,传,动,7.1 直齿圆柱齿轮,圆,锥,齿,轮,传,动,7.1 直齿圆柱齿轮,蜗,杆,蜗,轮,传,动,圆柱齿轮的外轮廓为圆柱结构，,1,.,若轮齿的素线与轴线平行，称为直齿圆柱齿轮；,2,.,若轮齿素线与轴线倾斜称斜齿圆柱齿轮；,3,.,两个倾斜方向相反的斜齿圆柱齿轮组合就是人字齿轮。,7.1.2,直齿圆柱齿轮,直齿、斜齿、人字圆柱齿轮,7.1 直齿圆柱齿轮,齿轮的,三个基本参数,7.1 直齿圆柱齿轮,齿数（,Z,）,模数（,m,）,压力角（,）,一、,直齿圆柱齿轮各部分名称及参数,7.1 直齿圆柱齿轮,齿距,p,齿厚,s,3個齒距,齿顶圆直径,da,齿根圆直径,d,f,分度圆直径,d,3個直徑,齿高,h,齿顶高,ha,齿根高,h,f,3個齒高,已知,模数,m,和齿数,z,时，齿轮轮齿的其它参数均可计算出来。,二、,直齿圆柱齿轮各部分,尺寸尺寸计算,7.1 直齿圆柱齿轮,单个齿轮的画法,三、直齿圆柱齿轮的规定画法,7.1 直齿圆柱齿轮,齿顶圆（齿顶线）,粗实线,分度圆（分度线）,细点画线,齿根圆,细实线（可省略）,啮合齿轮的画法,7.1 直齿圆柱齿轮,1,.,两啮合齿轮的分度圆应相切,2,.,啮合区中有一齿轮的齿顶线为虚线,一对啮合的齿轮其模数和压力角必须相等,。,中心距,a,两圆柱齿轮轴线间的距离。,7.1.3,绘制直齿圆柱齿轮工作图的方法与步骤,7.1 直齿圆柱齿轮,一级齿轮减速器从动齿轮零件工作图,1,分析结构确定表达方案,2,计算模数,3,绘制一组视图,4,标注尺寸及技术要求,（,1,）轮齿,（,2),键槽,（,3),其它尺寸按实际标注。,5,在图框右上方画齿轮有关,参数表，包含制造、测量要求,6,注写标题栏,7,图号,XM7-01,键连接的标注及规定画法,在机械设备中键主要用于连接轴和轴上的零件（如齿轮、皮带轮等）以传递扭矩。也有的键具有导向的作用。,常用键有,普通平键、半圆键和钩头楔键,。,7.2 键及其连接,7.2.1,常用键,的,种类,7.2 键及其连接,普通平键,半圆键,钩头楔键,1.,普通平键的标记和查表,普通平键分为,A,、,B,和,C,型，三种普通平键的标记方法类似。,表示：,A,型普通平鍵，键宽為,8,，,键,长,為,25,標記：键,825 GB109679,7.2.2,平键连接,7.2 键及其连接,A,型,B,型,C,型,普通平键的型号,7.2 键及其连接,2.,键槽的画法和尺寸标注,7.2.2,平键连接,用于放置键的轴键槽和轮毂键槽的尺寸可从相关册查得。,在轴键槽的剖面图中应标注,键宽,b,和键槽深,d-t,，,轮毂键槽应注出,键宽,b,和键槽深,d+t1,。,7.2 键及其连接,零件上键槽的尺寸及公差的标注,7.2 键及其连接,纵向剖切时键按不剖绘制，而横向将键切断则应画出剖面线。,普通平键的两侧面为键的工作表面，只应在接触面上画一条轮廓线。,7.2 键及其连接,销是标准件，主要用于零件间的联接或定位。,常用的销有圆柱销、圆锥销和开口销。,7.3 銷连接畫圖,销的标注和连接画法,销的种类、型式、标记和连接画法,谢谢各位,2010年3月,
