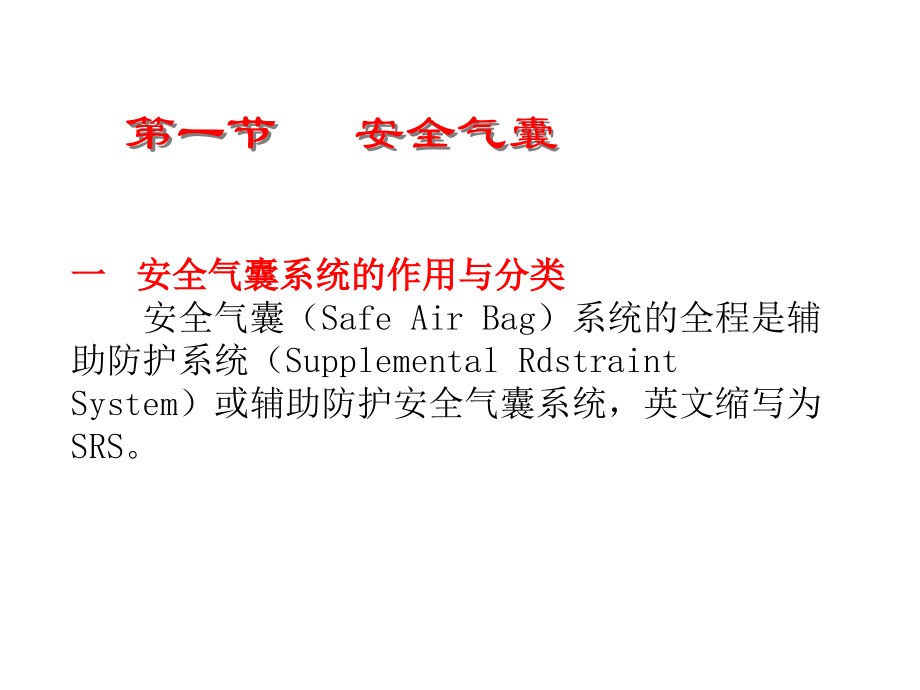

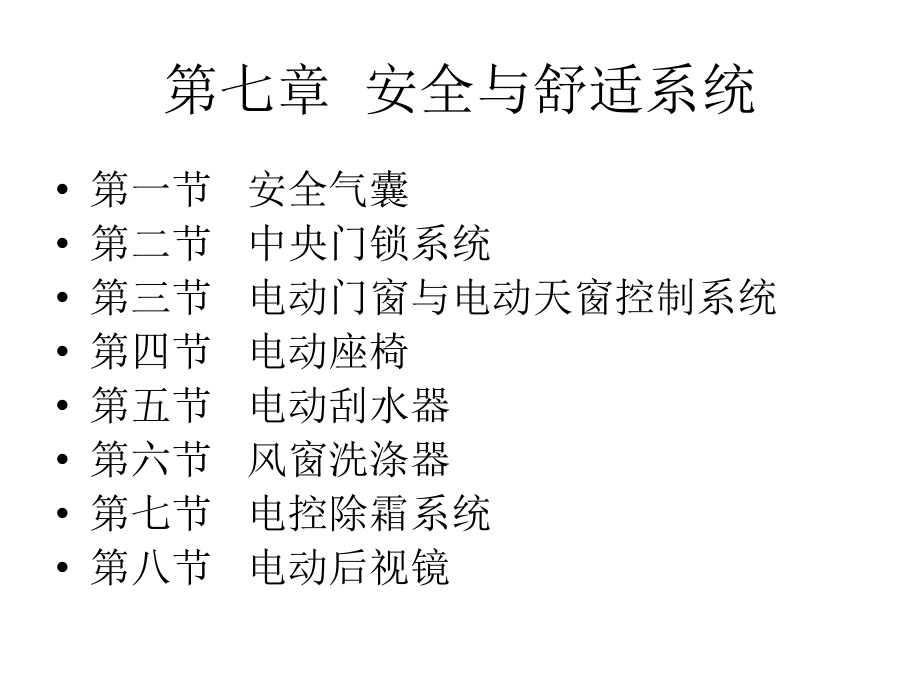

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第七章 安全与舒适系统,第一节 安全气囊,第二节 中央门锁系统,第三节 电动门窗与电动天窗控制系统,第四节 电动座椅,第五节 电动刮水器,第六节 风窗洗涤器,第七节 电控除霜系统,第八节 电动后视镜,第一节 安全气囊,一 安全气囊系统的作用与分类,安全气囊（,Safe Air Bag,）系统的全程是辅助防护系统（,Supplemental Rdstraint System,）或辅助防护安全气囊系统，英文缩写为,SRS,。,（一）、安全气囊的作用,为了减少汽车发生正面碰撞时由于巨大的惯性力所造成的对驾驶员和乘员的伤害,，现代汽车在驾驶员前端方向盘中央普遍装有安全气囊，有些汽车在驾驶员副座前的工具箱上端和乘员座位上也装有安全气囊，图,2-1,为安全气囊的引爆条件。,（二）、安全气囊系统的分类,按照保护对象的不同来分：,1.,驾驶员防撞安全气囊,驾驶员防撞安全气囊装在方向盘上，按体积的大小分两种。,一种气囊是考虑到驾驶员没有佩带座椅安全带时汽车相撞，其体积较大，约,60L,。,另一种气囊是设定驾驶员佩带座椅安全带而设计的，其体积较小，约,40L,。日本的安全气囊即属于此类，近年来，由于安全气囊的生产成本下降，日本防撞安全气囊规格有所增加。如本田的驾驶员防撞安全气囊的体积为,60L,。,2,前排乘员防撞安全气囊,3,后排乘员防撞安全气囊,4,侧面防撞安全气囊,装在车门上，防止乘员受侧面撞击。,各种安全气囊的位置图,2-3,所示。,二 安全气囊系统的组成,虽然安全气囊的种类较多，但其基本结构都是大同小异的，主要由电控部分和机械部分组成，图,2-4,所示是电子式安全气囊系统的组成框图。,（一）、电控部分,安全气囊系统的电控部分由各种传感器、微处理器（,CPU,）、气囊和安全带预紧器的引爆装置、报警装置、接口、,RAM,、,ROM,等组成。,1,碰撞传感器,（,1,）偏心锤式碰撞传感器（机械式传感器）,这种传感器一般安装在保险杠与挡泥板之间，用来感知低速碰撞的信号。传感器安装在一个密封的防振保护盒内。其结构如图,2-5,所示。,偏心锤式传感器接线图,偏心锤式传感器有,4,个引脚，其中两个引脚接中央控制器，另外两个为自诊断引脚，如图,2-6,所示。,（,2,）安全传感器（机电式传感器）,如图,2-7,所示的一种安全传感器是一个水银常开开关。安全传感器用来防止系统在非碰撞状况引起气囊的误动作，一般装在中央控制器内。当发生碰撞时，足够大的减速度力将水银抛上，接通传爆管电路。,（,3,）中央安全气囊传感器 （电子式传感器）,电子式传感器对汽车正向加速度进行连续测量，并将结果输送给微处理器，微处理器内有一套复杂碰撞信号处理程序，能够判定气囊是否需要打开。如需要，微处理器便会接通点火电路，如果机电式保险传感器也闭合，则引发器接通，气囊打开。,2,安全气囊警示灯与安全气囊电源,（,1,）安全气囊警示灯,如图,2-9,所示，安全气囊警示灯装在仪表板上，有的用图形显示，有的用字母显示。安全气囊警示灯可反映安全气囊系统的工作情况。一般把点火开关置于,“,ON,”,挡后警示灯先闪亮（或不间断亮）,6,8s,后熄灭，说明安全气囊系统正常，如果安全气囊警示灯不亮，或不停地闪耀或常亮则说明安全气囊系统有故障。,（,2,）安全气囊电源,能给气囊引爆器提供电源的渠道有两种：,系统中的电容器,蓄电池是一种备用设备，也是一种为引爆点火器提供电源的装置。它是通过电源输出导线把电送给安全气囊电脑的。,蓄电池,3,电气连接件,气囊系统的电气连接件包括线束、时钟弹簧与连接器（插接器）。,由于司机侧气囊是装在方向盘上的，而方向盘要能转动，为了实现这种静止端与活动端的电气连接，采用了时钟弹簧（如图,2-10,所示）。时钟弹簧装在弹簧盘里，弹簧盘用螺栓固定在转向柱顶部。时钟弹簧以正、反两个方向的盘绕实现了作旋转运动的一端与固定端的电气连接。弹簧内侧是固定端，把塞键与转向柱连在一起。时钟弹簧的使用寿命要求不低于,10,万循环。,（,1,）时钟弹簧,（,2,）连接器,气囊系统的连接器特别强调可靠性，采取了双保险镇定和分断自动短接等措施。连接器分断后，引发器的电源端和地线端会自动短接，防止因误通电或静电造成引发器误触发。,连接控制块的连接器还多了一个自检机构，如结合不良会给安全气囊的保养警示灯发出信号使它常亮。,（,3,）线束,安全气囊系统的线束采用了特殊的包装和色标，这一方面是为了便于检查，一方面是为了保证在碰撞中能保持线路的连接。,4,存储器,中央控制器有两种不同的存储器。,易失性存储器（,RAM,）,:,既能读又能写的存储器，也叫随机存储器或读写存储器。它是,CPU,在工作过程中用来存储中间结果并随机存取数据的部件。例如气囊在自检中发现左前方传感器有故障，,CPU,将其代码找出后，就放在,RAM,中供随时显示用。其特点是一旦电源切断，存放在其中的信息就丢失。,非易失性存储器（,ROM,）,:,非易失性存储器也叫只读存储器。用来存放气囊运行的所有固定程序和一些不变的量。例如自检中各主要元器件的故障编码等。它只能输出，而断电后存放在里面的信息仍然存在。,5,诊断监视器,诊断监视器并不控制气囊的动作，它仅监视气囊装置的故障并开通气囊警告灯。它有一个微处理器，对监视器内的电路进行自检并显示气囊系统存在的故障。诊断监视器有备用电源，即使蓄电池及其线路在传感器闭合前损坏，也能使气囊打开。每接通点火线路,0.5s,后气囊指示灯发亮，若,6s,后熄灭，表明气囊系统无故障。,6,中央控制器,中央控制器由,CPU,、,RAM,、,ROM,、接口、驱动器等电子电路组成。多数是由单片机加上其他电路所组成。一般做成两块印刷电路板，外壳用金属制作，一方面加强机械强度，另一方面是为了屏蔽外界的电磁波干扰。它通过牢固的插接件，把传感器等输入信号，及引爆器、报警器等输出信号和中央控制器连接起来。一般电路图上的接线标号就是插接件上的标号。,（二）、机械部分,1,气囊组件,气囊组件按功能分为正面气囊组件和侧面气囊组件两大类。正面气囊组件的功用是保护驾驶员和乘员的面部和胸部。防止转向盘、挡风玻璃、仪表台和前排座椅伤害人体。侧面气囊组件的功用是保护驾驶员与乘员的头部和腰部，防止车门或车身伤害人体。,汽车安全气囊目前普遍装备驾驶席和前排乘员席。驾驶席气囊组件安装在转向盘的中央，前排乘员席安全气囊组件安装在乘员席正前方，两个气囊组件一般共用一个,SRS,电脑控制。,驾驶席气囊组件的结构如图,2-11,所示，主要由气囊装饰盖、气囊、气体发生器和装在气体发生器内部的点火器等组成。,（,1,）气囊,（,2,）气体发生器,气体发生器的功用是在点火器引爆点火剂时，产生气体向,SRS,气囊充气，使气囊胀开。,气体发生器用专用螺栓和专用螺母固定在气囊支架上。由点火器、点火剂、金属过滤器及氮气发生剂等组成，如图,2-12,所示。,（,3,）点火器,点火器外包铝箔，安装在气体发生器内部中央位置。其功用是在前碰撞传感器和防护传感器将气囊电路接通时，引爆点火剂，产生热量使充气剂分解。点火器的结构如图,2-13,所示。它的所有部件均装在药筒内。点火剂包括引爆炸药和引药。,2,安全带预紧器,安全带预紧器安装在前排座椅的左右两外侧，它包括电雷管、气化剂、气缸活塞和导线等。当汽车发生碰撞时，电雷管（引爆管）由,CPU,控制接通电源引爆气化剂，活塞在膨胀气体作用下迅速下移，并带动安全带迅速预紧，将驾乘人员向座椅靠背拉动，防止他们冲向汽车前方。,三 安全气囊控制原理,1,安全气囊系统的工作原理,当汽车遭受正面碰撞和侧面碰撞时，安全气囊系统的工作原理完全相同。以图,2-14,正面碰撞为例，说明安全气囊系统控制原理。,根据德国博世（,BOSCH,）公司在奥迪（,Audi,）轿车上试验研究表明：当汽车以车速,50km/h,与前面障碍物碰撞时，安全气囊系统,SRS,的动作时序如下图所示。,2,、安全气囊的动作过程,（,1,）碰撞约,10ms,后，,SRS,达到引爆极限，点火器引爆点火剂并产生大量热量，使充气剂（叠氮化钠药片）受热分解，驾驶员尚未动作，如图所示。,（,2,）碰撞约,40ms,后，气囊完全充满，体积最大，驾驶员向前移动，安全带斜系在驾驶员身上并拉紧，部分冲击能量已被吸收。,（,3,）碰撞约,60ms,后，驾驶员头部及身体上部压向气囊，气囊的排气孔在气体和人体压力作用下排气节流吸收人体与气囊之间弹性碰撞产生的动能,.,（,4,）碰撞约,110ms,后，大部分气体已从气囊逸出，驾驶员身体上部回到座椅靠背上，汽车前方恢复视野，如图,2-15D,所示。,（,5,）碰撞约,120ms,后，碰撞危害解除，车速降低直至为零。,由此可见，气囊在碰撞过程中动作时间极短。从开始充气到完全充满约为,30ms,；从汽车遭受碰撞开始到气囊收缩为止，所用时间仅为,120ms,左右，而人的眼皮眨一下所用时间约为,200ms,左右。因此，气囊动作状态和经历时间无法用肉眼确认。,目前世界各国广泛采用模拟人体进行碰撞试验。,SRS,动作过程与经历时间之间的关系如表,2-2,所示。,3,、防止误爆机构,图,2-16,、,17,所示的线束连接图中，从,SRS ECU,至,SRS,气囊点火器之间的连接器,2,、,5,、,8,均采用了防止气囊误爆机构。防止误爆机构为一块铜质弹簧片，称为短路片，其作用是：当连接器拔开（插头拔下或插头与插座未完全结合）时，短路片（弹簧片）自动将靠近,SRS,气囊点火器一侧插座上的两个引线端子短接，防止静电或误通电将点火器电路接通而造成气囊误胀开。,短路片一般设在连接器插座上，当插头与插座正常连接时，插头的绝缘壳体将短路片向上顶起，如图,2-17,（,a,）所示，短路片与连接器端子脱开，插头引线端子与插座引线端子接触良好，点火器电热丝电路处于正常连接状态。,当插头与插座脱开时，短路片将气囊点火器一侧插座上的引线端子短接，使点火器电热丝与短路片构成回路，如图,2-17,（,b,）所示，此时即使将电源加到点火器一侧连接器插座上，由于电源被短路片短路，因此点火器不会引爆气囊，从而达到防止,SRS,气囊误爆之目的。,四 安全气囊的使用与维修,（一）、使用安全气囊应注意的几点,1.,安全气囊装置若发生事故引爆后，必须更换气囊组件的全部元件，该装置只能工作一次。,2.,维修安全气囊时，应送专业部门检修。若想自己尝试性维修都是不可取的，易造成不必要的损失或受伤害。,3.,在进行维修时，应先进行故障自诊断，务必取下故障代码，找出故障部位，然后进行维修。,4.,任何检修工作，务必将点火开关置于,LOCK,位置。必须拆下蓄电池搭铁线,90s,以上，以防备用电源使气囊误爆。,5.,在诊断电路系统时，应使用高阻抗（,10 k,以上）电阻表进行检测。绝对不允许测量点火器的电阻。,6.,安全气囊的部件上均有标牌，其上所列的注意事项均应严格执行。,7.,在车轮进行焊修作业时，必须先脱开气囊组件连接器后才能进行。,8.,报废的安全气囊，仍应拆下在车外引爆，以防伤人。,（二）、安全气囊的维修,汽车由于碰撞或在维修车辆其它部件过程中的失误使安全气囊系统部分元件损坏甚至失效。下面以本田雅阁为例介绍其维修思路：,一,).,安全气囊一般故障检修信息,1,、,DTC,（故障诊断码）,SRS,系统的自诊断功能，能够确定系统故障的原因，然后，将故障信息存储在内存中。为了方便进行故障检修，这些数据可以通过数据链路电路检索获得。,3.,查看,DTC,（,1,）确保点火开关置于,OFF,。,（,2,）如图,2-18,所示，将本田,PGM,检测仪或,HDS,与,DLC,连接。,（,3,）将点火开关置于,ON,（,II,）。,（,4,）用本田,PGM,检测仪或,HDS,来查看,DTC,。,（,5,）查看,DTC,。,（,6,）把点火开关置于,OFF,，并等待,10s,。,（,7,）将本田,PGM,检测仪或,HDS,与,DLC,断开。,（,8,）对,DTC,执行相应故障诊断程序。,4.,擦除,DTC,内存,（,1,）确认点火开关置于,OFF,。,（,2,）将本田,PGM,检测仪,A,或,HDS,与,DLC,连接。,（,3,）把点火开关置于,ON,。,（,4,）在本田,PGM,检测仪,A,或,HDS,的,TEST MODEM ENUE,中，选择,DTC CLEAR,。这样可以擦除,DTC,。,（,5,）点火开关置于,OFF,等待,10s,。,（,6,）将本田,PGM,检测仪或,HDS,与,DLC,断开。,5.,间歇性故障的检测,如果存在故障，但没有重复出现，它将作为间歇性故障存储在内存中，且,SRS,指示灯将变亮。检查,DTC,后，进行如下的故障检修：,（,1,）查看,DTC,。,（,2,）擦除,DTC,内存。,（,3,）拉紧驻车制动，并起动发动机，让发动机怠速运转。,（,4,）,SRS,指示灯大约亮,6s,，然后熄灭。,（,5,）摇动线束和插接器，进行试车（快速加速、快速制动、转弯），将方向盘向左、向右转到底，并保持,5,10s,。如果问题重复出现，,SRS,指示灯将会变亮。,（,6,）如果不能使间歇性故障重复出现，表明此时系统正常。,6.,初始化,OPDS,（乘客位置检测系统）装置,当更换了靠背罩、靠背垫和,/,或,OPDS,装置时，按照下列程序，对,OPDS,进行初始化。,注意：确保前排乘客座椅要干燥，将靠背调到正常位置，并保证前排乘客座椅上没有任何物品。,（,1,）确认已把点火开关置于,OFF,。,（,2,）将本田,PGM,检测仪或,HDS,与,DLC,连接。,（,3,）把点火开关置于,ON,。,（,4,）在本田,PGM,检测仪或,HDS,的,TEST MODEM ENUE,（调整菜单）中选择,OPDS INIT,（,OPDS,初始化），这样可以对,OPDS,进行初始化。,（,5,）点火开关置于,OFF,。,（,6,）将本田,PGM,检测仪或,HDS,与,DLC,断开。,二）,.SRS,指示灯电路故障检修,1.SRS,指示灯不亮,（,1,）将点火开关置于,ON,（,II,），并查看其他指示灯是否亮（制动系统等）。如果不是，转到步骤（,8,）；如果是，进行下一步骤。,（,2,）将点火开关置于,OFF,，然后拆除仪表板控制模块，从仪表控制模块上断开仪表控制模块插接器。,（,3,）如图,2-19,（,a,）所示，检查仪表控制模块插接器（,30P,）,21,号端子与车身搭铁之间的电阻，应为,0,1.0,。如果电阻不符合规定值，仪表板线束的,BLK,导线、接头插接器内断路，或者车身搭铁端子（,G503,）故障，如果车身搭铁端子正常，则更换仪表板线束。,（,4,）如图,2-19,（,b,）所示，将点火开关置于,ON,（,II,），在,6S,之内，检查仪表控制模块插接器（,30P,）,14,号端子与车身搭铁之间的电压。,6s,内电压大约为,1.0V,，此后约为,11V,。如果电压不符合规定值，仪表控制模块中的,SRS,指示灯电路有故障，更换仪表控制模块。,（,5,）将点火开关置于,OFF,。,（,6,）从,SRS,装置上断开,SRS,装置插接器（,28P,）。,（,7,）断开仪表控制模块插接器（,30P,），如图,2-20,（,a,）所示，在仪表控制模块插接器（,30P,）,14,号端子与车身搭铁之间接上一个电压表，将点火开关置于,ON,（,II,），并测量电压，应为,0.5V,或更低。如果电压符合规定值，,SRS,装置故障，更换,SRS,装置；如果电压不符合规定值，仪表板线束或接头插接器内的,PNK,导线对电源短路，更换仪表板线束。,（,8,）将点火开关置于,OFF,，检查仪表板下熔断丝,/,继电器盒内的,21,号（,7.5A,）熔断丝是否熔断。如果是，转到步骤（,10,）；如果是，进行下一步骤。,（,9,）如图,2-20,（,b,）所示，在仪表控制模块插接器（,30P,）,5,号端子与车身搭铁之间接上一个电压表，将点火开关置于,ON,（,II,），并测量是否为蓄电池电压。如果是，仪表控制模块中的,SRS,指示灯电路有故障，或者仪表控制模块插接器（,30P,）与仪表板控制模块接触不良，如果连接情况正常，则更换仪表控制模块；如果不是，仪表板下熔断丝,/,继电器盒,21,号（,7.5A,）熔断丝电路断路，或仪表板线束及接头插接器内的,YEL,导线断路，如果仪表板下熔断丝,/,继电器盒正常，则更换仪表板线束。,（,10,）更换,21,号（,7.5A,）熔断丝，然后检查指示灯是否亮。如果是，此时系统正常；如果不是，维修仪表板下熔断丝,/,继电器盒中的,21,号（,7.5A,）熔断丝电路对搭铁短路故障。,2.SRS,指示灯常亮,（,1,）断开蓄电池负极电缆，并等待,3min,。,（,2,）从,SRS,装置上断开,SRS,装置插接器（,28P,）。,（,3,）拆除仪表控制模块，从仪表控制模块上断开仪表控制模块插接器（,30P,）。,（,4,）如图,2-21,所示，检查仪表控制模块插接器（,30P,）,14,号端子与,SRS,装置插接器（,28P,）,19,号端子之间的电阻，应为,1,或者更低。如果电阻符合规定值，仪表控制模块中的,SRS,指示灯故障，或者仪表控制模块插接器（,30P,）接触不良，检查连接情况；如果连接情况正常，则更换仪表控制模块；如果电阻不符合规定值，仪表板线束断路，更换仪表板线束。,三,).,气囊引爆后组件的检查,注意：在进行任何,SRS,检修之前。要利用,PGM,检测仪或,HDS SRS,菜单来查看,DTC,，对于引爆较不明显的构件，如座椅安全带收紧装置、前碰撞传感器、侧面安全气囊传感器等，参考,DTC,故障检修索引。,（,1,）在碰撞之后，座椅安全带收紧装置引爆的情况下，要更换下列装置：座椅安全带收紧装置、,SRS,装置、前碰撞传感器。,（,2,）在碰撞之后，侧面安全气囊引爆的情况下，要更换下列构件：,SRS,装置、引爆的安全气囊、座椅安全带收紧装置、前碰撞传感器。,（,3,）在碰撞之后，侧面安全气囊引爆的情况下，要更换下列构件：,SRS,装置、引爆的侧面安全气囊、引爆的侧面碰撞传感器。,（,4,）在检修过程中。要检修下列区域：检查所有,SRS,线束，更换而不是修补任何受损线束，检查转向线盘受到热损伤，如果有任何损伤，则更换转向线盘。,（,5,）对车辆进行完全检修后，将点火开关置于,ON,（,II,），如果,SRS,指示灯大约亮,6s,，然后熄灭，则,SRS,安全气囊系统正常。如果指示灯没有合适地进行指示，则利用,PGM,检测仪或,HDS SRS,菜单来查看,DTC,。,五、安全气囊维修案例,案例一：,2004,款波罗轿车安全气囊灯常亮,故障现象,：,一辆,2004,款波罗轿车，车型,SVW7144Gli,，发动机型号,BCC,（,1.4L,）。安全气囊灯常亮，进厂报修。经检查，结果是控制单元损坏。,故障诊断与排除：,更换后连上,V.A.G1552,，进入,15-01,显示：,Coding 00000,；再进入,07,编码，输入若干组号码无法进入，控制单元不能激活，又重新更换。装车后编码,Coding l2353,，故障灯常亮，进入,15-02,故障查询，有故障码，是永久性故障，无法清除。试给控制单元重新编码，输入其他系列组号编码，都不能进入，以失败而告终。车主将车开走。维修技师换了两个新的控制单元都无用，零件号又不错，修理陷入了困境。,维修总结：,由于车辆设置变化，在修车时要认清变化所在，根据原理仔细分析，不要盲目地更换，该车控制单元零件号是,6Q0 909 601F OB,，带开关及灯的控制单元零件号是,6Q0 909 601F Oa,。,案例二：宝来安全气囊故障指示灯常亮,维修现象,：,一辆宝来,1.8,轿车出事故，车内正副驾驶安全气囊全爆出来。经过更换双安全气囊及控制单元后，安全气囊故障指示灯常亮且无故障码。,故障诊断与排除：,更换完该车正副安全气囊控制组件及仪表台总成后，通过,V.A.G1552,诊断测试仪消除故障码（,1-15-02-05,）后，起动发动机，安全气囊故障指示灯熄一下就忽然亮起，再一次读取故障码为无故障码，因为更换安全气囊控制器必须给控制单元编码，通过,(1-15-07-00000),这个编码为新安全气囊控制器编码。通过,V.A.G1552,（,1-15,）查询后，故障还是没排除。拆下新安全气囊控制单元与旧安全气囊控制单元对比，发现如下问题旧安全气囊控制电脑型号为,6Q0909601,，,ZNA2RBAGVW5006 COD 12622WSC00000,。新安全气囊控制电脑型号为,1CO9096O1,，,ZNA2RGBAGVW5K43120 COD 00000WSC00000,。,第二节 中央门锁,特点：有钥匙联动锁门和开门功能。,电机：永磁电机。,种类：电动、气动。,门锁电机,一、,Ford,汽车门锁电路,二、奥迪轿车门锁电路,元件位置图,1,、奥迪车前门锁执行元件,2,、奥迪车门锁电路图,3,、福特汽车采用的密码锁,3,、福特车采用的密码锁电路,锁车时：同时键入“,7-8”,和“,9-0”,键，控制模块中的锁止触头,1,闭合。,开锁时：输入由,5,个键组成的密码后，控制模块中的触点,5,闭合，然后再键入“,3-4”,键，使控制模块中的解锁触点,3,闭合,第三节、风窗刮水、清洗和除霜装置,一、风窗刮水和清洗装置,电动刮水器的作用是刮除风挡玻璃上的雨水、雪或灰尘，确保驾驶员有良好的视线。,目前在汽车上广泛采用的电动刮水器，普遍具有高速、低速及间歇三个工作档位，而且除了变速之外，还有自动回位的功能,电动刮水器的电动机一般有永磁式和励磁式两种，而永磁式电动机结构简单、体积小、可靠性好，被广泛采用,一、风窗刮水和清洗装置,电动刮水器是由电动机、传动机构组成和刮水片三部分组成。,电动机轴端的蜗杆驱动涡轮,4,，涡轮,4,带动摇臂,6,旋转，摇臂,6,使拉杆往,7,复运动，从而带动刮水片左右摆动。,永磁式挂水器,永磁式挂水器工作原理,直流电动机工作时，在电枢内的所有线圈中同时产生反电动势，每个小线圈都产生相等的反电动势，电动势的方向如图中所示。,变速原理,特点：三刷。每个小线圈的反电动势为,E,反,=c,n,。,低速档：,U=I,S,R,总,+E,反,=I,S,R,总,+3c n,高速档：,U=I,S,R,总,+E,反,=I,S,R,总,+2c n,永磁式挂水器的回位与制动,刮水器开关拉到,“,I,”,档时，电流从蓄电池的正极电源开关熔丝电刷,B3,电枢绕组电刷,B1,刮水器,“,I,”,档搭铁，刮水器电动机低速运转。,自动回位原理,把刮水器开关拉到“,”,档时，电流从蓄电池的正极电源开关熔断丝电刷,B,2,电枢绕组电刷,B,1,刮水器,“,”,档搭铁。刮水器电动机低速运转。,当刮水器开关拉到,“,”,档时，电流从蓄电池的正极电源开关熔断丝电刷,B,2,电枢绕组电刷,B,3,刮水器,“,”,档搭铁。刮水器电动机高速运转。,当刮水器开关到,“,0,”,时，若没有停在规定的位置，如图,b,）所示。电池正极电源开关熔断丝电刷,B,2,电枢绕组电刷,B,1,刮水器,“,0,”,档触点臂,5,铜环,9,搭铁。这时电动机将继续转，当刮水器的刮水片到规定位置时，触点臂,3,、,5,都和铜环,7,接触，使电动机短路。,4,、刮水器电子间歇控制,汽车在小雨或雾天行驶，风窗玻璃上微量水分和灰尘会形成一层发粘的表面，如果刮水器仍按原来那样不断地工作，会使玻璃模糊影响视线，引起刮片的颤动，同时也会对玻璃有损伤。电动刮水器的电子间歇控制按其间歇时间能否调节可分为可调式和不可调式。下面以同步振荡电路控制的间歇刮水器为例介绍其工作过程，电路如图,8-6,所示。,三、奥迪电动刮水器与洗涤器电路,工作过成：,1,低速档,档位“,1”,时，熔断丝,刮水器开关,53a,和,53,刮水器电动机,53,搭铁。,2,高速档,档位“,2”,时，熔断丝,刮水器开关,53a,和,53b,刮水器电动机,53b,搭铁。,3,自动停机复位,当刮水器开关位于“,0”,档时，若此时刮水片没有回到规定位置，则刮水器电动机自动复位开关触点,K,3,与,K,5,相接，电流由蓄电池正极,熔断丝,刮水器电动机,53a,和,31b,间歇控制器的,31b,和,53e,刮水器开关,53e,和,53,刮水电动机,53,搭铁，电动机仍继续旋转，直到刮水片到达规定位置时，复位开关中的触点,K,3,与,K,5,断开而与,K,4,接通，电动机被短路，产生制动转矩，刮水器回到规定的位置。,4,间歇档,位于“,”,档时，三极管,V,1,导通，间歇控制器中的触点,K,2,打开、,K,1,闭合，此时刮水器以低速档工作。,当刮水器到达规定位置时，复位开关中触点,K,3,与,K,4,接通，即,K,3,搭铁，使间歇控制器中,31b,为低电位，,C,点电位下降，三极管,V,1,截止，间歇控制器触点,K,1,断开，刮水器电动机停止工作。此时,C,2,处于放电状态，随着放电过程的进行，,C,点电位升高，三极管,V,1,又导通，刮水器电动机再次以低速工作。,可见，,C,2,的不断充电、放电，三极管,V,1,就会导通截止反复翻转，如此形成间歇刮水过程。,5,点动档,位于“,TIP”,档时，刮水器电动机低速工作，松开刮水器开关手柄，开关自动跳回“,0”,档。,6,风窗洗涤,“,W,a,”,档时，风窗洗涤器和刮水器同时工作。洗涤器电机的电路为：蓄电池正极,熔断丝,刮水器开关,53a,和,53c,洗涤器电动机,搭铁，洗涤器电动机带动水泵运转，将洗涤液喷洒到风窗玻璃上。与此同时，通过间歇控制器,53C,接柱，使得间歇控制器工作，刮水器电动机间歇档工作。,在此档位工作，当松开刮水器开关手柄时，刮水器开关自动回到“,0”,档。,风窗玻璃防冰霜装置,工作过程如下：当接通除霜器开关后，除霜器开关使除霜继电器的磁化线圈搭铁，继电器触点闭合，风窗玻璃及后视镜上的电热丝通电发热，使冰霜受热蒸发。,除霜器开关中的时间继电器维持除霜继电器导通,10,20min,，然后自动切断除霜继电器的电路，使电热丝断电。若想继续除霜，可再次接通除霜开关。,第四节,起动预热装置,进气预热的类型有集中预热和分缸预热两种,集中式预热装置安装在发动机的进气管上，,分缸预热装置安装在气缸内或进气岐管上。,汽油机和部分柴油机的预热采用集中式，,分缸式预热装置一般用在柴油机上。,电热塞,主体是用铁镍铝合金制成的螺旋形电阻丝,2,，电阻一端焊在中心螺杆,9,上，另一端焊在用耐热不锈钢制成的发热体钢套的底部。,螺杆和外壳,5,之间用瓷质绝缘体,7,隔开，钢套,1,与电阻丝之间，填充具有一定绝缘性能和导热性好、耐高温的氧化铝。,电热塞安装在汽缸盖上，各缸电热塞中心螺杆用导线接于电源。发动机起动前；接通电热塞开关。电流经蓄电池,“,”,、电阻丝、中心螺杆、蓄电池负极。,由于电流经电阻丝，电阻丝和发热体钢套则发热变红，用来加热气缸内的空气，达到顺利起动的目的。,进气加热器,北京切诺基、上海桑塔纳等汽油车使用的进气预热装置，它安装在进气管的下方，加热器制成多针状，以增大更热面积，装妥后伸进进气道内，加热器通电后其表面温度可达到,180,左右，混合气吹进时即被预热。当未蒸发的燃油通过时可受热蒸发，从而获得更好的混合气,进气加热器,加热器的发热元件是具有正温度系数的,PTC,电热陶瓷材料，,因其具有随温度升高阻值增大的特性，可使加热温度得到自动控制，即恒温控制，并可节省电能。,PTC,电热元件的温度、电流特性曲线，当外界温度为,25,时，其电阻值为,0.2,0.4,。电路一接通瞬时加热电流将达到,40,60A,，温度迅速升高，,1min,左右温度即可达,60,80,，,3min,内可达到,180,，此时，电阻值趋于无穷大，电流趋于零，温度保持不变，电路几乎无电能消耗,奥迪车加热电路,桑塔纳加热电路,电焰预热器,这种预热装置除了电热塞产生热量外，还通过供油装置向其周围喷油，而形成电火焰，以产生更多的热量，通常用于集中式预热的柴油发动机。,电火焰预热器，主要由电热塞和电磁喷油器组成，装在发动机进气管上，电热塞用来点燃柴油，加热空气。,喷油器电磁阀控制其油路，在电磁阀通电时，阀门开启喷油器将燃油喷向电热塞而形成电火焰。电热塞及电磁阀受限时控制器的控制,奔驰牵引车火焰预热装置,故障诊断与排除：,更换完该车正副安全气囊控制组件及仪表台总成后，通过,V.A.G1552,诊断测试仪消除故障码（,1-15-02-05,）后，起动发动机，安全气囊故障指示灯熄一下就忽然亮起，再一次读取故障码为无故障码，因为更换安全气囊控制器必须给控制单元编码，通过,(1-15-07-00000),这个编码为新安全气囊控制器编码。通过,V.A.G1552,（,1-15,）查询后，故障还是没排除。拆下新安全气囊控制单元与旧安全气囊控制单元对比，发现如下问题旧安全气囊控制电脑型号为,6Q0909601,，,ZNA2RBAGVW5006 COD 12622WSC00000,。新安全气囊控制电脑型号为,1CO9096O1,，,ZNA2RGBAGVW5K43120 COD 00000WSC00000,。,第五节,电动门窗、后视镜、座椅、天窗,一、电动门窗,组成：主控开关、分控开关、升降,器。,种类：绳轮式和交叉臂式。,等点：升降器电机一般采用永磁式,电机。,奥迪轿车采用的绳轮式升降器,交叉臂式升降器,主控开关,1,、主控开关控制电路,2,、分控开关控制电路,电磁式升降电机,二、电动后视镜,后视镜电路图,以调左后视镜为例,1,、逆时针转动,（或向左拨动）,触点,D,1,、,E,1,闭合,（,1,）若要向上调：,向上搬动开关，,触点,A,1,、,B,1,闭合,（,2,）若要向右调：,向右搬动开关，,触点,A,2,、,C,2,闭合,三、电动座椅,调整方向有：向前、向后、向上、向下、前俯和后仰六个调整方向，且靠背倾斜角度可调。,电动座椅电路图,四、电动天窗,元件位置,电动天窗电路,
