电子膨胀阀使用须知.ppt

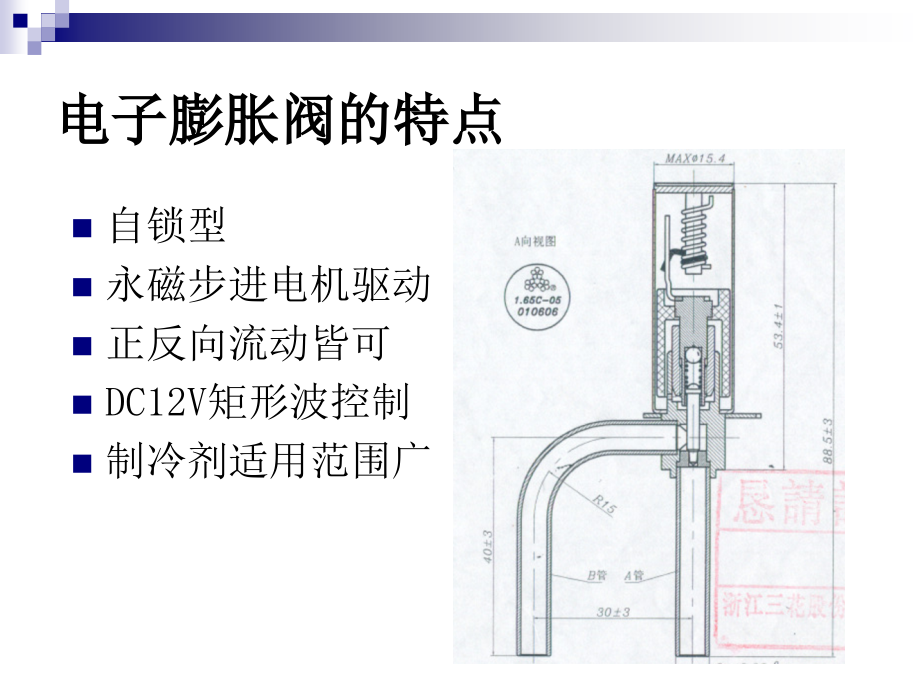

*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,电子膨胀阀使用须知,宫天泽,海信科龙研发中心,2008-03,电子膨胀阀的特点,自锁型,永磁步进电机驱动,正反向流动皆可,DC12V,矩形波控制,制冷剂适用范围广,电子膨胀阀使用注意事项,安装：阀体为轴，线圈朝上，竖直偏差小于,15,度；,焊接：适当冷却，阀体温度不超过,120,度；,固定：线圈卡扣凸点与阀体凹槽定位牢靠；,过滤：进出口前配备,100,目以上过滤网；,电子膨胀阀的性能指标,流量特性曲线逆向开阀压力,2.11MPa,电子膨胀阀控制简介,以目标排气温度为主要控制对象,开机初始阀开度控制方式,关机后全闭控制,定时、变步长调整开度,除霜定开度控制,电子膨胀阀优点,高频、低频运行时能效比提高；,压缩机可靠性提高，改善回油、回液、排气温度过高状况；,整机运行可靠，吹水、凝露、过负荷问题减少；,对制冷剂量变化的适应性增强；,舒适性增强，除霜时间短；,电子膨胀阀与毛细管性能比较,EER,频率,30Hz,90Hz,电子膨胀阀,毛细管,电子膨胀阀产品维修相关知识,充氟尽量在开机后的,3,8,分钟内；,膨胀阀故障首先尝试更换线圈；,传感器问题会导致膨胀阀控制不准；,拔掉电子膨胀阀线，膨胀阀开度维持不变；,常见节流故障,故障现象,主要原因分析,解决措施,1,细管结冰,排气温度过高,毛细管堵,制冷剂不足,电子膨胀阀问题,转制热运行、更换毛细管；,充氟,更换电子膨胀阀,2,粗管温度过低,毛细管过短,氟利昂过多,电子膨胀阀问题,加毛长细管,调整充注量,更换电子膨胀阀,3,制热室外换热器下端结霜严重,毛细管过长,氟利昂过多,电子膨胀阀问题,减短毛细管,调整充注量,更换电子膨胀阀,4,制热室外换热器上端结霜严重,毛细管过短,单向阀失效,氟利昂过多,电子膨胀阀问题,加毛长细管,更换单向阀,调整充注量,更换电子膨胀阀,谢谢！,
