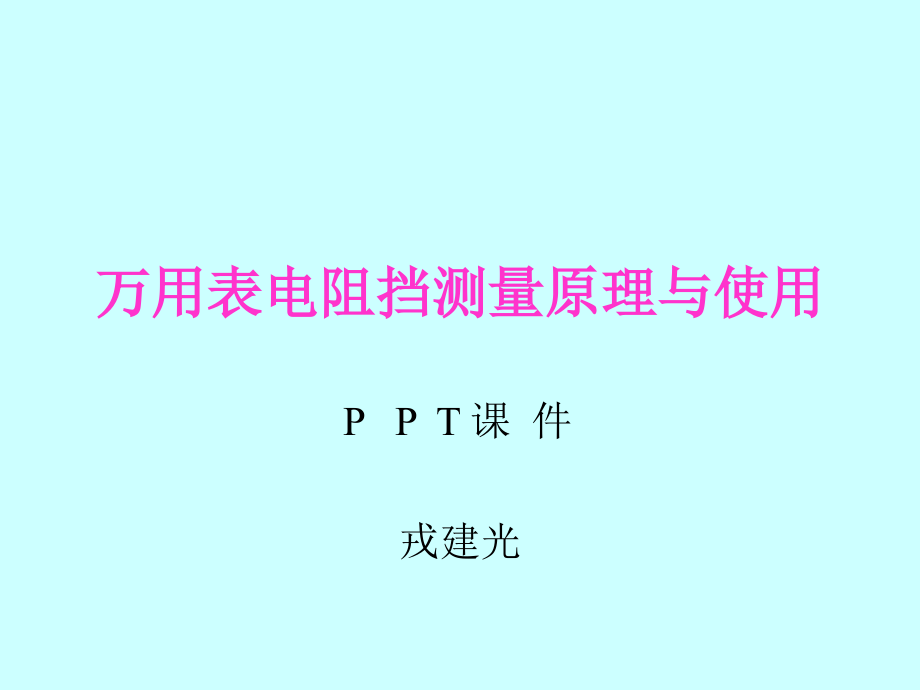

万用表电阻挡测量原理.ppt

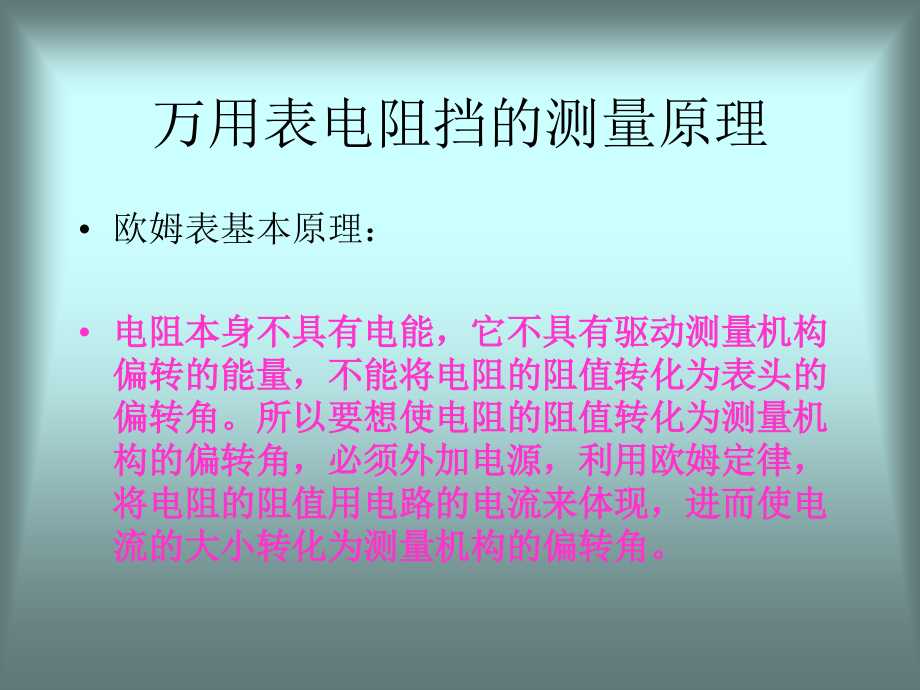

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,万用表电阻挡测量原理与使用,P P T,课 件,戎建光,万用表电阻挡的测量原理,欧姆表基本原理：,电阻本身不具有电能，它不具有驱动测量机构偏转的能量,，,不能将电阻的阻值转化为表头的偏转角。所以要想使电阻的阻值转化为测量机构的偏转角，必须外加电源，利用欧姆定律，将电阻的阻值用电路的电流来体现，进而使电流的大小转化为测量机构的偏转角。,I,C,R,C -+,R,X,R,0,R,1,E,I,电阻测量线路,如图所示：,全电路欧姆定律：,E,I=,R,C,*R,0,R,X,+(R,1,+r),R,C,+R,0,E,=,R,X,+R,Z,R,0,E R,0,I,C,=I,X,=,X,R,0,+R,C,R,X,+R,Z,R,0,+R,C,E,=K*,R,X,+R,Z,式中,R,0,为欧姆校零电阻,r,为电池电阻,R,1,为限流电阻,R,C,为测量机构内阻,R,Z,为 欧姆表总内阻,R,X,为被测电阻,从式中可以看到，若欧姆表总内阻,R,Z,和电池电动势,E,保持不变，则电路中的电流,I,将随被测电阻,R,X,而改变，且,I,C,与,R,X,成负指数函数关系。可见，欧姆表测电阻的实质是测电流。,当,R,X,=0,时，调整,R,0,使,I,C,=K*E/R,Z,=I,G,指针指在满刻度位置，规定此位置为“欧姆0”。（,这就是,R,0,调零旋纽的用途,）,E 1,当,R,X,=R,Z,时，,I,C,=K,=I,G,2R,Z,2,E 1,当,R,X,=2R,Z,时,，,I,C,=K,=I,G,3R,Z,3,当,R,X,=,时，,I,C,=0，,指针不动，规定此位置为“欧姆”。,由于仪表指针的偏转角与电流成正比，而电流,I,C,与,R,X,成,负指数函数关系,。因此，仪表指针的偏转角能够反映,R,X,的大小。但欧姆表的标尺是不均匀的，而且是反向的，如下页图所示,特别地，当,R,X,=R,Z,时，,I=,1/2,I,m,，,指针将指在仪表标度尺的中心位置，所以,R,Z,又叫欧姆中心值。因为欧姆中心值正好等于该挡欧姆表的总内阻，因此，欧姆表的量程的设计都是标度尺的中央刻度为标准，然后再求出其他电阻的刻度值。,1,欧姆表量程得扩大,理论上讲，上述欧姆表可以测量0-,之间任意阻值的电阻。但由于万用表使用的电池,电压,1.5,V,电压较低，及电路分流电阻的影响，当,R,X,10,倍中心欧姆值后回路中的电流较小，,R,X,的增大回路中的电流变化不大，所以大于,10,倍中心欧姆值后的刻度紧密，刻度差值很大，实际上它的有效使用范围一般只在,0.1-10,倍中心欧姆值的刻度范围内，超出该范围将会引起很大的误差。,为了使欧姆表能在较大范围内对被测电阻进行较准确的测量，万用表欧姆挡都做成多量程。同时为了能共用一条表度尺，以便于读数，一般都以,RX1,挡为基础，按10的倍数来扩大量程。这样，各量程的欧姆中心值就应是10的倍数。例如，在500型万用表中，,RX1,挡的欧姆中心值为10欧，那么，,RX10,挡的欧姆中心值为100欧姆，,RX100,挡的中心欧姆值为1000欧姆。,由于欧姆表量程的扩大实际上是通过改变欧姆中心值来实现的，所以，随着量程的扩大，欧姆表的总内阻和被测电阻都将增大，这势必引起流过测量机构的电流减小。因此，在扩大欧姆表量程的同时，还必须设法增加测量机构的电流。通常可采用以下两种措施：,其一，保持电压不变，改变与表头并联的分流电阻，即低阻挡用较小的分流电阻；高阻挡用较大的分流电阻，虽然在高阻挡时的总电流减少了，但通过表头的电流可保持不变。一般在,X1,，,X10,，,X100,，,X1K,挡使用此办法扩大量程。,其二，提高测试电压。提高电池电压，当被测电阻和欧姆表总内阻增大后，仍可保持电流不变。通常万用表中,X10K,挡使用这种办法来扩大量程的。,万用表的使用方法及注意事项,在不知电阻阻值的情况下的步骤：,一、旋转左侧转换开关置于,的位置，旋转右侧转换开关置于1、10、100、1,K,的任一档。,二粗测电阻，确定挡位。将表笔并联在被测电阻或被测电路的两侧，调整档位，（,当指针指示阻值很大时说明档位较小，需要调大档位；当指针指示阻值为零时说明档位较大，需要调小档位）。,使指针指示在0、1-10中心欧姆值的范围内。,三、校零。短接万用表表笔，旋转,电阻校零旋纽，使得指针指示为零。,四、将表笔再一次并联在被测电阻或被测电路的两侧，测试电阻，读数（看第一条刻度标尺）。,五、电阻阻值=读数倍率档,六、测量完毕将万用表的转换开关置于关的位置或电压500,V,挡,如果知道电阻阻值而进行测量，则可直接确定挡位，校零，测量，读数。,如测一个3.6,K,的电阻的阻值。,1,旋转左侧转换开关置于,的位置，旋转右侧转换开关置于1,K,的档位。,2,短接万用表表笔，旋转,电阻校零旋纽，使得指针指示为零。,将表笔并联在被测电阻的两侧，测试电阻，读数。,注意,：,1、体积较小的电阻，用一只手拿电阻时，确记手不要同时接触电阻的两个极线。,2、另只手拿万用表笔时，就象拿,筷子一样。,3、用万用表电阻档进行的测量，,必须保证被测电阻或被测电路不带电（或充分放电）。,万用表欧姆表测量电阻是其中的一种用途，很多情况下是利用万用表电阻挡测量或判断线路的连接完好还是已经断开。,如用一根两心电缆线给单相电机送电，合起刀闸电机不动，检查电缆首端电压220,V，,末端电压为零。,初步判断电缆有断点，把电缆拆下，用,X1K,电阻挡,（用万用表电阻挡测量或判断线路的好坏用,X1K,挡可节约电池的电能）,分别测量电缆的两根线，一根万用表指示阻值很小；另一根线指针不动，,确定该导线中间有断点。如何找到断点？对折电缆,
