蓄热技术在暖通空调的应用.ppt

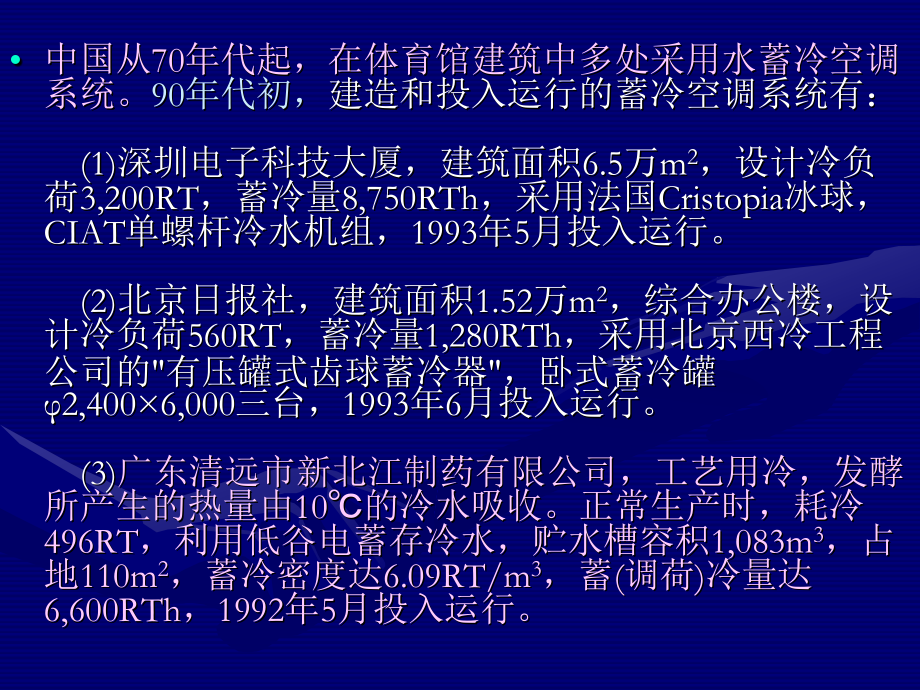

单击此处编辑母版标题样式,*,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,水蓄冷空调工程简介,中国从,70,年代起，在体育馆建筑中多处采用水蓄冷空调系统。,90,年代初，,建造和投入运行的蓄冷空调系统有：,(1),深圳电子科技大厦，建筑面积,6.5,万,m,2,，设计冷负荷,3,200RT,，蓄冷量,8,750RTh,，采用法国,Cristopia,冰球，,CIAT,单螺杆冷水机组，,1993,年,5,月投入运行。,(2),北京日报社，建筑面积,1.52,万,m,2,，综合办公楼，设计冷负荷,560RT,，蓄冷量,1,280RTh,，采用北京西冷工程公司的,有压罐式齿球蓄冷器,，卧式蓄冷罐,2,4006,000,三台，,1993,年,6,月投入运行。,(3),广东清远市新北江制药有限公司，工艺用冷，发酵所产生的热量由,10,的冷水吸收。正常生产时，耗冷,496RT,，利用低谷电蓄存冷水，贮水槽容积,1,083m,3,，占地,110m,2,，蓄冷密度达,6.09RT/m,3,，蓄,(,调荷,),冷量达,6,600RTh,，,1992,年,5,月投入运行。,(1),广东东莞生化药厂，水蓄冷系统，空调用冷，贮水槽,750m,3,，蓄冷密度,3.3 RT/m,3,(10,000,大卡,/m,3,),，蓄冷量达,247RTH,，,1995,年,4,月投入运行。,(2),北京京信大厦，水蓄冷系统，利用原有有效容积,998m,3,消防水池兼作蓄冷池，蓄冷密度,1.59 RT/m,3,，蓄冷量为,1,587RTH,，减少了一台原打算增添的,60,万大卡,/,时的冷水机组。,(3),烟台大酒店，改建成水蓄冷式中央空调系统，水泥蓄冷水池,400m,3,(,消防水池,),，冷水温度,4-6,。,90,年代以后的水蓄冷工程：,浦东机场二期候机楼,（,405,000,平方米）的,能源中心,采用水蓄冷系统为冷源,.,设计最大冷负荷,24,400RT,，总冷负荷,328,700RTh,，总蓄冷量,106,696RTh.,冷水机组,10,台，每台制冷量,2,000RT,，供水温度,4,、回水温度,12,（大温差）。,浦东机场二号能源中心是负责向第二航站楼和交通中心集中供冷供热的工程，采用水蓄冷技术。,储水罐,为两个直径,26,米、高,23.7,米的钢制拱顶，容积各,11,600,立方米。白天通过二次循环水泵输送到航站楼，供给空气调节的终端设备使用。,航站楼和登机长廊,能源中心采用水蓄冷技术每年供冷成本可节约,855,万人民币，折合航站楼每平方米节约成本,17,元，每年节电,290,万度，节约运行费用,177,万元。,日本某电力公司,办公楼水蓄冷空调工程,习题：求冷机容量（分全部蓄冷和部分蓄冷冷机优先两种情况）,空调时间 空调负荷,/r t,8,：,00,9,：,00 560,9,：,00,10,：,00 735,10,：,00,11,：,00 830,11,：,00,12,：,00 940,12,：,00,13,：,00 960,13,：,00,14,：,00 980,14,：,00,15,：,00 1000,15,：,00,16,：,00 935,16,：,00,17,：,00 780,17,：,00,18,：,00 540,制冰时间,12,小时，空调时间,10,小时，工作转换时间,2,小时。,蓄热技术在暖通空调的应用,蓄热式电锅炉,20,世纪,5060,年代，电锅炉在国外先进国家已得到普遍应用，我国,90,年代开始出现。,蓄热,显热蓄热：水、砂石（温度低于,150,）、花岗岩、氧化镁、氧化铝。,潜热蓄热：,PCM,蓄热（,phase change material,相变材料）盐、碱、氟化物、氯化物、硫酸盐、亚硝酸盐等低共熔混合物。盐,LiH,（人造卫星太阳能发电）；碱,NaOH,在美国、日本用于采暖制冷方面；硫酸盐类 美国,Transphase,公司开发的相变温度,5(8),空调蓄冷用蓄冷材料；,化学反应蓄热：利用可逆的化学反应的反应热来进行蓄能。目前仅在太阳能领域受到重视，离实际应用尚较远。,蓄热式电锅炉,电锅炉即“电加热装置”，在电锅炉基础上加上蓄热装置，即称为蓄热式电锅炉。,一、蓄热式电锅炉的组成,电锅炉本体、电锅炉控制柜、保温式蓄热装置、循环泵、水处理装置,二、系统工作原理,蓄热式电锅炉就是以电锅炉为热源，利用夜间廉价电力，加热蓄热载体（即热媒，如：水、油、固体材料等），并将其储存，在电网高峰时段关闭电锅炉，由储存的热量取出用于供热。,三、系统特点,1),电锅炉无燃烧，不排出有害气体，,无污染,，无噪音，是各种取暖锅炉污染最少的。,2),充分利用低谷电价，,运行费用低,。,3),自动化程度高，运行安全稳定,，具有过温、过压、过流、短路、断水、缺相等多重自动保护，实现了机电一体化。,4),电锅炉本体,体积小,，房屋结构简单、紧凑，不需要烟囱和燃料堆放场地。,5),热效率高,，达到,95%,以上。,蓄热式电锅炉的蓄热方式,1,、,常压水蓄热,：蓄冷、蓄热一体；简单；单位蓄热量小，占地面积大。,2,、,高温水蓄热,：系统复杂。,3,、,液态高温体蓄热,：导热油，单位蓄热量大；易燃，配备消防设施，系统复杂。,4,、,固态高温体蓄热,：加热到,800,蓄热；需中间热媒；加热设备寿命短；金属材料高温氧腐蚀。,5,、,相变材料蓄热,：,(,固液相变潜热），蓄热量较大，成本高。,蓄热式电锅炉供热系统,组成：,电锅炉、蓄热水槽、热交换器、循环水泵、自动控制装置、供配电装置,电锅炉：核心部件为,电热管,陶瓷电热体,电热管 碳钢电热体,不锈钢电热体,蓄热罐,蓄热水槽,混凝土蓄热水池,热交换器：板换,循环水泵：一次热水泵、二次热水泵（水温不同）；常压系统的一次泵布置在锅炉出水侧。,配电装置：（配电间距离锅炉小于,50m,）加热时每,10s,投入一组电热管。,系统图,系统的形式,直供式,循环式,系统的形式,间接加热式,蓄热水槽容量计算,形式：圆形和矩形；卧式和立式。,圆形外表面积小，热损失小。,圆桶的直径与高度的比：,0.35,0.6,部分蓄热时，水槽容量,V,：,V=QK,1,K,2,/(,t,),Q:,日热负荷平均值，,kWh;,K,1,、,K,2,:,热损失附加率；,：蓄热效率；,t,：二次侧设计温差，,。,锅炉容量计算,1,、计算并绘制日热负荷曲线；,2,、计算日热负荷平均值,Q,（,kWh,）,；,3,、确定峰、平、谷三个供电时段；,4,、按公式计算电锅炉的容量,Q,g,（,kW,）：,a),全部蓄热,Q,g,=1.1Q/T,S,b),部分蓄热（,Q,g1,和,Q,g2,中大者为锅炉容量）,用电平段时锅炉容量,Q,g,1,=1.1Q(1-N,S,)/T,p,蓄热时的锅炉容量,Q,g,2,=1.1QN,S,/T,S,N,S,:,蓄热量；,T,S,:,蓄热时间（低谷电时段）,h,T,p,：锅炉在用电平段的工作时间，,h,工程应用实例,1,上海电力医院：主楼,22,层，病床,360,张，日间热水耗量,90m,3,。选择,2,台,360kW,电锅炉，,3,只,25m,3,的不锈钢蓄热水箱。,冬季，锅炉的水温加热到,75,，水箱的水温,65,，从,22,：,00,到,3,：,00,加热，水温由,35,提高到,65,，每天转移低谷电,7200kWh,；,夏季，锅炉水温,60,，水箱水温,50,，只需,1,台,360kW,锅炉蓄热,2,小时即可，每天转移低谷电,7200kWh,。,江苏省委党校校区电锅炉蓄热系统（改造工程）：,电锅炉机房位于校区内浴室，原系统,2,台燃煤锅炉提供,2#,楼及其附楼（宾馆）、,4#,楼（食堂）的冬季采暖及生活热水和,12#,、,13#,、,14#,楼（员工宿舍）和,5#,、,6#,（学员宿舍）的生活热水，现改造为由电锅炉蓄热系统提供，并增加一套电蒸汽锅炉系统，专供食堂用汽需要。电锅炉蓄热机房总投资,156.6,万元（不包括土建费用），系统于,2002,年,11,月调试完成。,工程应用实例,2,采暖总面积,11300m,2,，供暖周期为,1,、,2,、,3,、,12,月份，每年按,120,天计算；供暖时间,11:00-13:00,，,18:00-6:30,（校方定），设计日尖峰热负荷,791KW,，日总热负荷,7501KWh,。,生活热水满足,525,间标准客房的用水要求，每人每天按,120L,用水量（,60,），住客率为,80%,，生活热水每天的用水总量为,101m,3,（,60,）。,系统流程图,循环泵,供水泵,采暖循环泵,蓄热泵,电锅炉,蓄热水箱,电锅炉与储热装置,串联,、,分量蓄热,模式设计。,配置,720KW,电锅炉两台，蓄热装置容积定为,130m,3,（,5.5m,，,H=5.65m,）,蓄热装置内介质蓄热至,95,，采暖板换冷侧供回水温度确定为,60/50,，相应热侧供回水温度为,85/55,；生活热水板换冷侧供回水温度确定为,60/25,，相应热侧供回水温度为,95/55,，蓄热装置可利用温差分别为,30,和,40,。,由于生活热水的不均匀性，管网中水流量变化较大，为了保证未端用户都能得到稳定压力的热水，系统采用,恒压变频供水方式,，由压力信号控制生活热水供水泵变频工作。考虑未端用户在使用热水时打开水龙头就能得到温度适中的热水，系统设置了,2,台,生活热水循环水泵,。,电锅炉利用夜间,8h,低谷电（,23:007:00,）供暖的同时进行蓄热，在用电高峰期间则利用电锅炉和蓄热装置联合供热。在过渡季节，蓄热量所占系统总负荷的比例逐渐增加时，系统也从,分量蓄热模式,向,全量蓄热模式,转换，可以实现避峰运行，从而大幅节省运行费用。,整个系统可按以下,4,种工作模式运行：,a),电锅炉蓄热兼供热模式；,b),电锅炉单供热模式；,c),蓄热装置单供热模式；,d),电锅炉、蓄热装置联合供热模式。,设备配置与技术参数,电热锅炉,720 kW 2,台,蓄热装置,130 m,3,1,个,蓄热水泵,L,=70m,3,/h,，,H,=17m 2,台,采暖循环水泵,L,=70m,3,/h,，,H,=33m 2,台,采暖板换,800 kW 1,台,生活热水板换,1254 kW 1,台,生活热水供水泵,L,=35m,3,/h,，,H,=21m 2,台,生活热水循环水泵,L,=10m,3,/h,，,H,=20m 2,台,电热蒸汽锅炉,370 Kg/h 1,台,蒸汽锅炉补水泵,L,=0.6m,3,/h,，,H,=93m 2,台,
