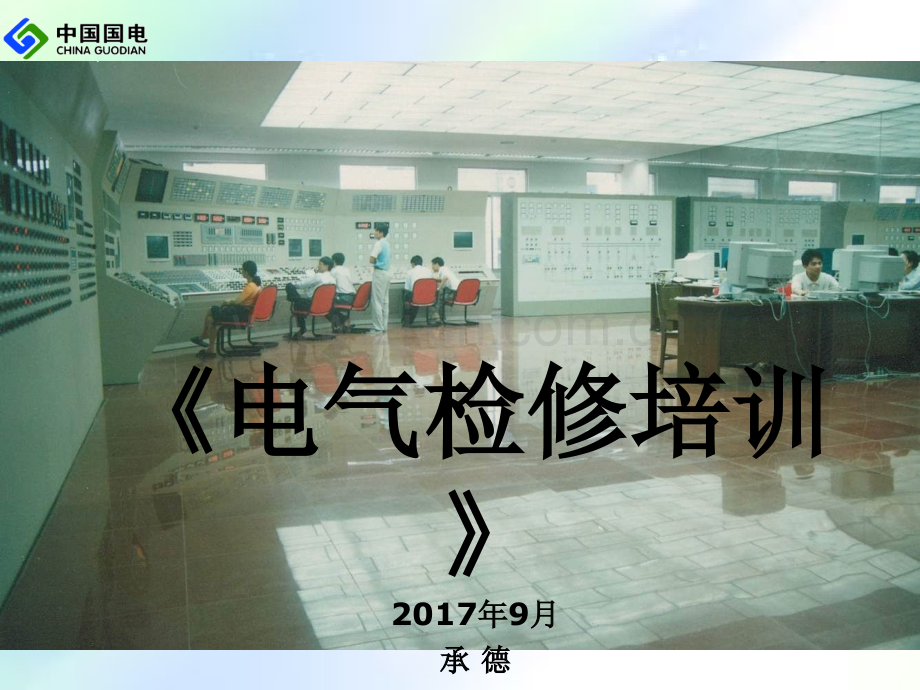

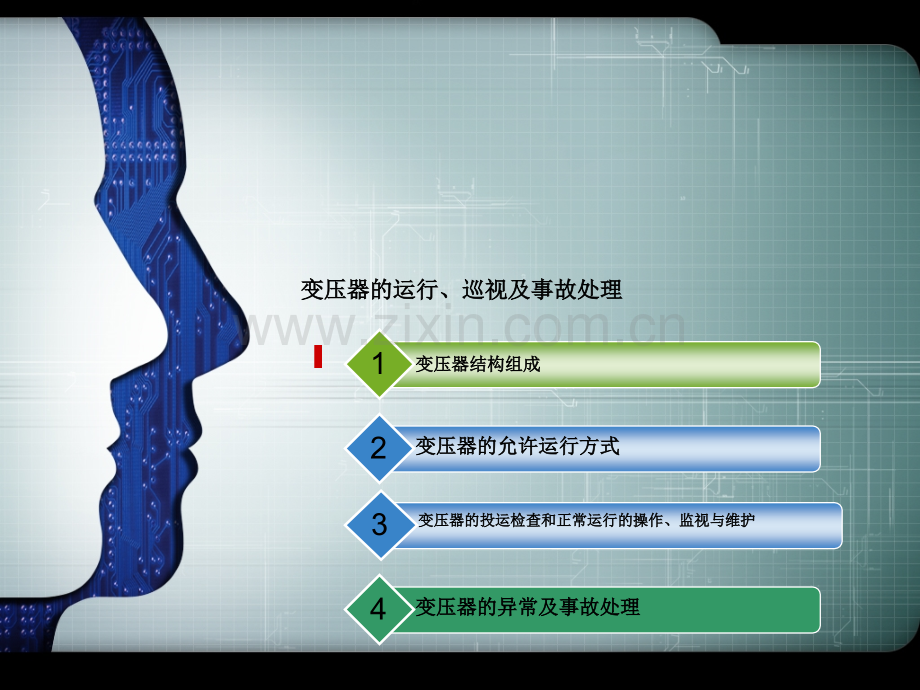

电气检修培训电气检修培训2017年年9月月承承 德德 变压器的运行、巡视及事故处理变压器的运行、巡视及事故处理变压器结构组成变压器结构组成1变压器的允许运行方式变压器的允许运行方式2变压器的异常及事故处理变压器的异常及事故处理4变压器的投运检查和正常运行的操作、监视与维护变压器的投运检查和正常运行的操作、监视与维护3变压器结构组成变压器结构组成v（一）（一）油浸式变油浸式变压器压器v1.铁芯铁芯2.绕组绕组3.油枕油枕4.呼吸器呼吸器5.压力释放装置压力释放装置6.散热器散热器7.绝缘套绝缘套管管8.分接开关分接开关(又又称切换器称切换器)9.气体继电器气体继电器10.净油器净油器(又称温又称温差过滤器差过滤器)变压器结构组成变压器结构组成v（二）（二）干式变干式变压器（压器（v1）干式变压器干式变压器的优点的优点v（2）干式变压）干式变压器的缺点器的缺点v（3）干式变压）干式变压器的主要部件特性器的主要部件特性要求要求v（4）干式变压）干式变压器的常见类型介绍器的常见类型介绍干式变干式变变压器内部结构变压器内部结构两种变压器两种变压器变压器结构变压器结构霍州分公司干式变压器霍州分公司干式变压器霍州干式变内部结构霍州干式变内部结构低压侧低压侧变压器的变压器的允许运行允许运行方式方式变压器是电力系统最核心的元件，它的运行，必须严格遵守变压器是电力系统最核心的元件，它的运行，必须严格遵守变压器技术说明和要求进行。变压器技术说明和要求进行。（一）温度与温差的允许运行方式（一）温度与温差的允许运行方式1允许温度允许温度2允许温升允许温升（二）变压器的允许过负荷（二）变压器的允许过负荷1正常周期性负荷正常周期性负荷2长期急救周期性负荷长期急救周期性负荷3短期急救负荷短期急救负荷（三）变压器运行的允许电压（三）变压器运行的允许电压（四）变压器冷却装置的运行方式（四）变压器冷却装置的运行方式变压器运行变压器运行油浸式变压器上层油温允许值油浸式变压器上层油温允许值冷却方式冷却方式环境温度（长期运行的上层油温度最高上层油温度自然循环冷却、风冷408595强迫油循环风冷407585强迫油循环水冷407585变压器的投运检查和正常运行的操作、监视与维护变压器的投运检查和正常运行的操作、监视与维护v变压器投运前的准备工作变压器投运前的准备工作v变压器的正常运行操作变压器的正常运行操作v变压器正常运行的监视与维护变压器正常运行的监视与维护变压器的投运检查和变压器的投运检查和正常运行的操作、监正常运行的操作、监视与维护视与维护变压器的异常及事故处理变压器的异常及事故处理（一）（一）变压器的变压器的异常运行异常运行变压器的异常变压器的异常及事故处理及事故处理（二）（二）变压器的变压器的故障处理故障处理 高压断路器高压断路器高压断路器的用途及分类高压断路器的用途及分类1高压断路器主要技术参数高压断路器主要技术参数2高压断路器的常见故障及其处理高压断路器的常见故障及其处理3高压断路器的用途及分类高压断路器的用途及分类油断路器油断路器真空断流器真空断流器空气断路器空气断路器SF6断路器断路器v高压断路器是电力系统最重要的控制和保护设备，它在电网中起两方面的作用：在正常时，根据高压断路器是电力系统最重要的控制和保护设备，它在电网中起两方面的作用：在正常时，根据电网的需要，接通或断开电路的空载电流和负荷电流，这时起控制作用，而当电网发生故障时，高电网的需要，接通或断开电路的空载电流和负荷电流，这时起控制作用，而当电网发生故障时，高压断路器与继电保护装置及自动装置配合，迅速、自动地切除故障电流，将故障部分从电网中断开，压断路器与继电保护装置及自动装置配合，迅速、自动地切除故障电流，将故障部分从电网中断开，保证电网无故障部分的安全运行，以减少停电范围，防止事故扩大，这时起保护作用。保证电网无故障部分的安全运行，以减少停电范围，防止事故扩大，这时起保护作用。v真空断路器、六氟化硫真空断路器、六氟化硫(SF6)断路器是现在和未来重点发展与使用的断路器，油断路器、空气断路器已被淘汰。断路器是现在和未来重点发展与使用的断路器，油断路器、空气断路器已被淘汰。高压断路器高压断路器断路器断路器(1)额定电压：是指开关正常工作的线电压额定电压：是指开关正常工作的线电压(有效值有效值)。(2)最高额定电压：是指断路器可以长期使用最高额定电压：是指断路器可以长期使用的最高工作的线电压的最高工作的线电压(有效值有效值)。(3)额定电流：是指在规定的正常条件下，可额定电流：是指在规定的正常条件下，可以通过的长期工作电流以通过的长期工作电流(有效值有效值)。(4)额定开断电流：是指断路器在额定电压下额定开断电流：是指断路器在额定电压下能可靠开断的最大电流。能可靠开断的最大电流。(5)遮断容量或断流容量：是指断路器在短路遮断容量或断流容量：是指断路器在短路情况下可断开的最大容量。情况下可断开的最大容量。(6)动稳定电流：是指断路器在规定条件下可动稳定电流：是指断路器在规定条件下可承受的峰值电流，主要反映短路时承受电动承受的峰值电流，主要反映短路时承受电动力的能力。力的能力。(7)热稳定电流：是指断路器在某规定时间内热稳定电流：是指断路器在某规定时间内允许通过的最大电流，主要反映短路时承受允许通过的最大电流，主要反映短路时承受热效应的能力。热效应的能力。(8)固有分闸时间：是指断路器从接到分闸指固有分闸时间：是指断路器从接到分闸指令起到主回路触点刚脱离电接触为止的时间。令起到主回路触点刚脱离电接触为止的时间。(9)固有合闸时间：是指断路器从接到合闸指固有合闸时间：是指断路器从接到合闸指令起到各相触头均接触时为止的时间。令起到各相触头均接触时为止的时间。高压断路器主要技术参数高压断路器主要技术参数主要技术参数主要技术参数电力系统的运行状态、负荷性质是多种多样的，作为电力系统的运行状态、负荷性质是多种多样的，作为起控制和保护作用的断路器，必须满足电力系统的安起控制和保护作用的断路器，必须满足电力系统的安全运行，因此，对断路器提出如下要求：全运行，因此，对断路器提出如下要求：(1)绝缘部分应能长期承受最大工作电压，而且还应绝缘部分应能长期承受最大工作电压，而且还应能承受操作过电压和大气过电压。能承受操作过电压和大气过电压。(2)在长期通过额定电流时，各部分的温度不得超过在长期通过额定电流时，各部分的温度不得超过允许值，以保证断路器工作可靠。允许值，以保证断路器工作可靠。(3)分断时间要短，灭弧速度要快，这样当电网发生分断时间要短，灭弧速度要快，这样当电网发生短路故障时可以缩短切除故障的时间，以减轻短路电短路故障时可以缩短切除故障的时间，以减轻短路电流对电气设备的损害。流对电气设备的损害。(4)能快速自动重合闸，为了提高供电可靠性和电力能快速自动重合闸，为了提高供电可靠性和电力系统的稳定性，线路保护多采用自动重合闸方式，断系统的稳定性，线路保护多采用自动重合闸方式，断路器应在很短时间内可靠连续分合几次短路电流，为路器应在很短时间内可靠连续分合几次短路电流，为此，要求断路器有较高的动作速度，且无电流间隔时此，要求断路器有较高的动作速度，且无电流间隔时间要短，在多次断开故障以后，断路器额定开断电流间要短，在多次断开故障以后，断路器额定开断电流不应降低，或降低甚少，目前采用的三相快速自动重不应降低，或降低甚少，目前采用的三相快速自动重合闸的无电流间隔时间不大于合闸的无电流间隔时间不大于035s，单相自动重，单相自动重合闸的无电流间隔时间一般整定合闸的无电流间隔时间一般整定1s左右，以保证重合左右，以保证重合闸动作成功率。闸动作成功率。(5)额定开断电流要大于系统短路电流，以避免断路额定开断电流要大于系统短路电流，以避免断路器在开断短路电流时引起爆炸或扩大事故。器在开断短路电流时引起爆炸或扩大事故。(6)断路器在通过短路电流时，要有足够的动稳定和断路器在通过短路电流时，要有足够的动稳定和热稳定，以保证断路器的安全运行。热稳定，以保证断路器的安全运行。高压断路器的主要要求高压断路器的主要要求主要要求主要要求断路器结构断路器结构主要结构高压断路器的主要结构大体分为:导流部分，灭弧部分，绝缘部分，操作机构部分。高压开关的主要类型按灭弧介质分为:油断路器，空气断路器，真空断路器，六氟化硫断路器，固体产气断路器，磁吹断路器。按操作性质可分为:电动机构，气动机构，液压机构，弹簧储能机构，手动机构。(1)油断路器。利用变压器油作为灭弧介质，分多油和少油两种类型。(2)六氟化硫断路器。采用惰性气体六氟化硫来灭弧，并利用它所具有的很高的绝缘性能来增强触头间的绝缘。(3)真空断路器。触头密封在高真空的灭弧室内，利用真空的高绝缘性能来灭弧。(4)空气断路器。利用高速流动的压缩空气来灭弧。（淘汰）真空断路器真空断路器 高压断路器参数高压断路器参数断路器参数 型号：ZN63A(VS1)-12/T 1250-40 额定电压：12kV 额定电流：1250A 额定单个电容器组开断电流：630A 额定背对背电容器组开断电流：400A 额定短路开断电流：40kA 额定操作顺序：0-0.3s-co-180s-co 额定雷电冲击耐受电压：75Kv 合闸装置额定电源电压：DC220V 额定短路持续时间：4s 分闸装置额定电源电压：DC220V 过电流脱扣器数量：0 辅助回路额定电源电压：DC220V断路器常见故障及处理断路器常见故障及处理 电动机电动机电动机的简述电动机的简述1电动机解体及检修项电动机解体及检修项2电动机故障及修理方法电动机故障及修理方法3电动机简述电动机简述电动机是把电能转换成机械能的一种设备。它是利用通电线圈(也就是定子绕组)产生旋转磁场并作用于转子(如鼠笼式闭合铝框)形成磁电动力旋转扭矩。电动机按使用电源不同分为直流电动机和交流电动机，电力系统中的电动机大部分是交流电机，可以是同步电机或者是异步电机(电机定子磁场转速与转子旋转转速不保持同步速)。电动机主要由定子与转子组成，通电导线在磁场中受力运动的方向跟电流方向和磁感线(磁场方向)方向有关。电动机工作原理是磁场对电流受力的作用，使电动机转动。电机样式电机样式鼠笼式电机解体鼠笼式电机解体吸收塔搅拌器电机解体吸收塔搅拌器电机解体循环泵电机解体循环泵电机解体电动机检修项目电动机检修项目1.移位、解体、抽转子2.定子的清扫、检查检修3.转子的清扫、检查检修4.风道、冷却系统的清扫、检修5.轴承、轴瓦的清洗及检修6.装配、调整、电刷装置的检修及清扫7.调整及测量轴承间隙8.电气试验9.组装及检查、修理接地线10.试运及验收电动机故障及修理方法电动机故障及修理方法故障故障故障原因故障原因修理方法修理方法轴承发热及响声不正常润滑脂、油不足或过多补充润滑脂、油或清除过多的润滑脂、油。润滑脂、油变质或含异物清洗轴承或轴瓦、轴颈，更换润滑脂、油。轴承、轴瓦磨损烧坏更换轴承或轴瓦，轴承型号见随机提供的外形图。负载过大，转轴弯斜检查轴线对准情况，是否存在轴向推力负荷，校正转轴、降低载荷。滑动轴承绝缘垫老化或损坏、进油温度高更换绝缘垫，降低进油温度。轴承内外圈或轴瓦松动紧固螺栓、止动螺钉或圆螺母。轴承套、转轴、端盖或轴瓦被磨损时，应修理或更换。电动机故障及修理方法电动机故障及修理方法故障故障故障原因故障原因修理方法修理方法轴承漏油密封件之间的间隙过大或密封件变质、损坏加厚密封件或更换密封件。润滑脂、油过多清除过多的润滑脂或油。润滑脂变质、稀化清洗轴承，更换润滑脂。压力润滑油压或油量过大调整油压或油量。轴承发热排除轴承发热故障电动机故障及修理方法电动机故障及修理方法故障故障故障原因故障原因修理方法修理方法电机振动、噪声偏大转子不平衡将电动机与负载不对接，若电机振动再校转子动平衡安装不紧固或基础不好重新拧紧螺栓，检查垫片，加强安装基础刚度。转轴弯曲，轴颈振动校直转轴，校正轴伸档、铁心档的同轴度或轴颈不圆度。鼠笼转子笼条端环断裂更换转子导条、端环或整个转子。联轴器不平衡或配合不良联轴器重校动平衡，校正连轴器的配合。机组轴中心线未对准机组重新对中心线，对准机组轴线。电动机故障及修理方法电动机故障及修理方法故障故障故障原因故障原因修理方法修理方法电动机振动、噪声偏大底板与电动机（机组）共振调整底板的振动周期，使与电动机（机组）振动周期不同。轴承或轴瓦损坏更换轴承或轴瓦。底板不均匀下沉增加安装基础刚度底板刚度不够加强底板刚度。被拖动机械工作不良按被拖动机械的使用说明书修好被拖动机械。机组轴向串动修理或更换被磨损或损坏的转轴、轴承装置零部件。电动机故障及修理方法电动机故障及修理方法故障故障故障原因故障原因修理方法修理方法转轴断裂机组轴线没有对准更换转轴和损坏的零部件，对准机组轴线。冲击负载超过外形图允许的最大转矩更换转轴和损坏的零部件，尽量减小冲击负荷，采取措施杜绝超标冲击负荷。机组突然逆转更换转轴和损坏零部件，采取措施杜绝逆转事故发生。电机使用年限过长，转轴疲劳断裂更换转轴和损坏的零部件，或更换整台电机。电动机故障及修理方法电动机故障及修理方法故障故障故障原因故障原因修理方法修理方法电动机完全不动至少有两根电源引线开路查对熔丝、电源进行及引线端子，接通线路。无电压，接线错误查对电源进线。电动机有交流声，但不能起动定子或转子一相开路查对电源进线及修理断路器。若电动机外部线路无断路处，则应检查电动机内部定子线圈、定子连接线、转子线圈的断路位置。若是定子连接线断路，接通即可；若是定子线圈或转子线圈断路，则需要更换定子线圈或转子线圈，最好送制造厂修理，以便保证质量。电动机不能带负载起动，但发出正常的电磁噪声负载转矩或静转矩过大，超过订货标准修理被传动装置的故障，不对接电动机并检查空载运转。若两者均好则重新订货，更换大功率电动机。电动机故障及修理方法电动机故障及修理方法故障故障故障原因故障原因修理方法修理方法电动机不能带负载起动，但发出正常的电磁噪声电源电压太低提高电源电压，使与额定电压的偏差不超过5%。绕线转子开路，鼠笼转子导条或端环断开检查转子电路，修理起动变阻器，接通转子电路，更换鼠笼转子。电动机空转，但不能带负载起动后，一根电源进行断开检查电源进线，接通线路。电动机故障及修理方法电动机故障及修理方法故障故障故障原因故障原因修理方法修理方法电动机空转时过热定子绕组连接错误（例如将星型接法接成三角形接法按正确规定重新接线。主电源电压太高检查主电源电压及空载电流，调整电源电压至与额定电压偏差不超过5%。通风道堵塞清扫通风道。单向旋转电动机风扇旋转方向错误核对风扇及旋转方向。电动机负载时过热电动机过负载核对额定电流，降低负荷使额定电流不超过名牌上的数值，若时间负荷需要超过，则属选型不当，需要更换大功率电动机。电动机故障及修理方法电动机故障及修理方法故障故障故障原因故障原因修理方法修理方法电动机负载时过热电源电压太高或太低核对电压，使电源电压与额定电压的偏差不超过5%。电动机单相运行查出电源进线或定子接线的断开处接好。冷却器堵塞或不清洁清理冷却器，冷却水进水温度过高降低冷却水温度至33以下冷却空气或周围环境温度超过铭牌值降低冷却空气或周围环境温度。冷却水水压过低或水量不足提高水压或加大水量，达到外形图上的规定。冷却空气不足或风压过低清除进出风口或通风管道的杂物，或增加强迫通风机的风量和风压。电动机故障及修理方法电动机故障及修理方法故障故障故障原因故障原因修理方法修理方法定子局部过热，某些线圈过热，并有嗡嗡声定子线圈匝间短路更换被烧坏的线圈或整台定子，最好送制造厂修理，以便保证质量。转子局部过热绕线转子线圈短路或开焊，鼠笼转子导条断裂或有气孔仔细检查开焊处并焊牢，更换烧坏的线圈，或更换整台转子。电动机故障及修理方法电动机故障及修理方法故障故障故障原因故障原因修理方法修理方法绝缘电阻低周围环境湿度太大加强通风，降低周围环境湿度。绝缘层表面不干净清理绝缘层表面沉积的灰尘、油污等。环境温度变化大，绝缘层表面凝露烘干处理，烘烤的温度不能超过铭牌绝缘等级的允许温度。绝缘损坏或老化更换定子。冷却器漏水，水分浸入绝缘层按修理冷却器，排除漏水现象。电动机停止运行后，没有采取防潮措施电动机停止运行时，采取必要的防潮措施。空间加热器发生故障修理或更换加热器。交流接触器交流接触器v定义定义v结构结构v原理原理v故障分析故障分析交流接触器定义交流接触器定义v可快速切断交流与直流主回路和可频繁地接通与大电流控制电路的装置，所以经常运用于电动机做为控制对象也可用作控制工厂设备电热器工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。接触器控制容量大，适用于频繁操作和远距离控制。是自动控制系统中的重要元件之一。v简单来说，就是通过控制接在控制电路的辅助触点的通断来控制接在主电路的主触点的通断以达到控制电路的要求。接触器结构接触器结构接触器的组成接触器的组成 磁系统、触头系统、灭弧系统、释放弹簧机构、辅助触头及基座等等。交流接触器交流接触器v立体结构立体结构解体的施耐德交流接触器解体的施耐德交流接触器接触器原理接触器原理v接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。交流接触故障分析交流接触故障分析故障现象可能原因处理办法八小时工作制触头过热或灼伤 1.触头弹簧压力过小2.触头上有油污，或表面高低不平，金属颗粒突出3.环境温度过高或使用在密闭的控制箱中4.铜触头用于长期工作制5.触头的超程太小 1.调高触头弹簧压力2.清理触头表面3.接触器降容使用4.接触器降容使用5.调整触头超程或更换触头 短时内触头过度磨损 1.接触器选用欠妥，在以下场合时，容量不足：(1)反接制动(2)有较多密接操作(3)操作频率过高2.三相触头不同时接触3.负载侧短路4.接触器不能可靠吸合1.接触器降容使用或改用适于繁重任务的接触器2.调整至触头同时接触3.排除短路故障，更换触头4.见动作不可靠处理办法 接触器故障分析接触器故障分析 故障现象可能原因处理办法不动或动作不可靠 1.电源电压过低或波动过大2.操作回路电源容量不足或发生断线、接线错误及控制触头接触不良3.控制电源电压与线圈电压不符4.产品本身受损（如线圈断线或烧毁，机械可动部分被卡死，转轴歪斜等）5.触头弹簧压力与超程过大6.电源离接触器太远，连接导线太细 1.调节电源电压2.增加电源容量，纠正、修理控制触头3.更换线圈4.更换线圈，排除卡住故障5.按要求调整触头参数6.更换较粗的连接导线不释放或释放缓慢 1.触头弹簧压力过大2.触头熔焊3.机械可动部分被卡死，转轴歪斜4.反力弹簧损坏5.铁心极面有油污或灰尘6.E型铁心使用时间太长，去磁气隙消失，剩磁增大，使铁心不释放 1.调整触头参数2.排除熔焊故障，修理或更换触头3.排除卡死故障，修理受损零件4.更换反力弹簧5.清理贴心极面6.更换贴心接触器故障分析接触器故障分析 故障现象可能原因处理办法线圈过热或烧损 1.电源电压过高或过低2.线圈技术参数（如额定电压、频率、负载因数及适用工作制等）与实际使用条件不符3.操作频率过高4.线圈制造不良或由于机械损伤、绝缘损坏等5.使用环境条件特殊：如空气潮湿，含有腐蚀性气体或环境温度过高6.运动部分卡住7.交流铁心极面不平或去磁气隙过大8.交流接触器派生直流操作的双线圈，因常闭联锁触头熔焊不释放、而使线圈过热 1.调整电源电压2.调换线圈或接触器3.选择其他合适的接触器4.更换线圈，排除引起线圈机械损伤的故障5.采用特殊设计的线圈6.排除卡住现象7.清除极面或调换铁心8.调整联锁触头参数及更换烧坏线圈接触器故障分析接触器故障分析 故障现象可能原因处理办法相间短路 1.可逆转换的接触器联锁不可靠，由于误动作，致使两台接触器同时投入运行而造成相间短路，或因接触器动作过快，转换时间短，在转换过程中发生电弧短路2.尘埃堆积或粘有水气、油垢、使绝缘变坏3.产品零部件损坏（如灭弧罩碎裂）1.检查电气联锁与机械联锁；在控制线路上加中间环节延长可逆转换时间2.经常清理，保持清洁3.更换损坏零部件Company Logo谢谢！结束。谢谢！结束。
