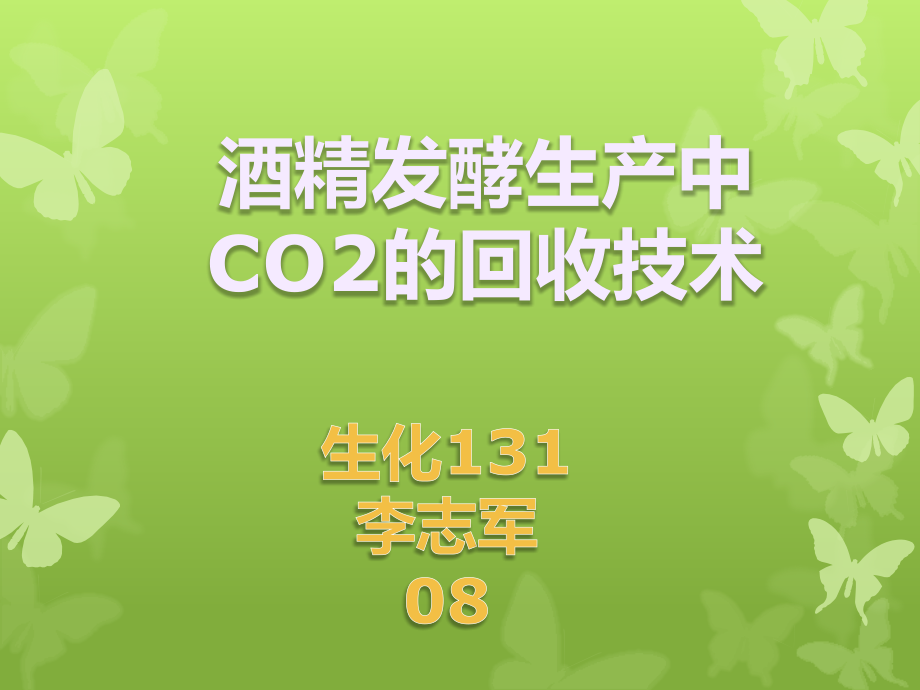

酒精发酵生产中CO2的回收技术.pptx

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2015/3/17,#,酒精发酵生产中,CO2,的回收技术,生化,131,李志,军,08,在酒精发酵过程中,有大量的,二氧化碳产生,理论上利用淀粉质或糖质原料发酵生成,1,吨乙醇可放出,0.956,吨二氧化碳气体。对于大中型酒精生产企业,显然放出二氧化碳的量十分可观。,液态二氧化碳,和,固体干冰,是一种重要的工业原料,广泛用于国民经济的多个领域,具有广泛的市场前景。,CO2,的回收背景,CO2,在啤酒生产中的应用,CO2,溶解于酒中，有利于泡沫的形成，均匀性和稳定性,CO2,赋予啤酒杀口力，有利于防止酒的氧化,溶解于酒中的,CO2,有利于防止酒被细菌污染,高纯度的,CO2,制备脱氧水用于高浓稀释酒。,在啤酒过滤的过程中充入,CO2,，使啤酒中的,CO2,在短时间内饱和，达到所需的含量,CO2,回收要义,发酵罐,去沫,洗涤塔,压缩机,供气,蒸发器,贮液罐,除臭干燥,CO2,液化器,制冷机,排杂,99.9%,排杂,*,循环水温度：,11-12,气囊,99.8%,CO2,回收流程及控制要点,1,、发酵,过程产生的二氧化碳气体，先经除沫器冲洗掉泡沫，再流,至洗涤塔。,2,、洗涤塔包括,2,个水洗塔和,1,个钾洗塔,3,、,1,水洗塔可将,CO2,气体中的酒精进行回收，并将其中能溶于水的杂质洗涤掉。钾洗塔能利用高锰酸钾的强氧化性将,CO2,气体中的有机杂质氧化掉。,2,水洗塔将,CO2,气体中残存的部分回收。,压缩气体,经,吸附塔,和,干燥塔,净化，净化后的二氧化碳气体在二氧化碳冷凝器内冷凝成,-18,的液体；冷凝器冷源由冷冻机组提供。液态二氧化碳进入贮罐,贮存,。,需要,用气时，液态二氧化碳由汽化器稳压加热，变成气体二氧化碳再经减压阀减压至用户需要的压力，以供使用。,实物,设备简图如下,食品系统,HSC,系列二氧化碳回收装置,自动化程度高，,PLC,控制系统对整个装置进行统一控制，对各关键参数进行显示监控，一旦有异立即报警，并可以进行远程监控，接受远程指令，实现无人看守的要求。,PLC,结合触摸屏进行控制，使得操作更为简单、直观,。,每个,工作程序都具备自动、手动操作界面，故障画面一目了然。实现连锁、自控安全可靠，吸附干燥再生可自动切换，温度自动调节，冷却水可自动循环，储罐超压自动报警排空，储罐满液位自动停机,。,回收的,二氧化碳纯度可,达,99.995%,以上,为食品级，可用于啤酒,食品,系统,HSC,系列,二氧化碳回收,装置,特点,THE,END,谢谢观赏,
