常用的低压继电器.ppt

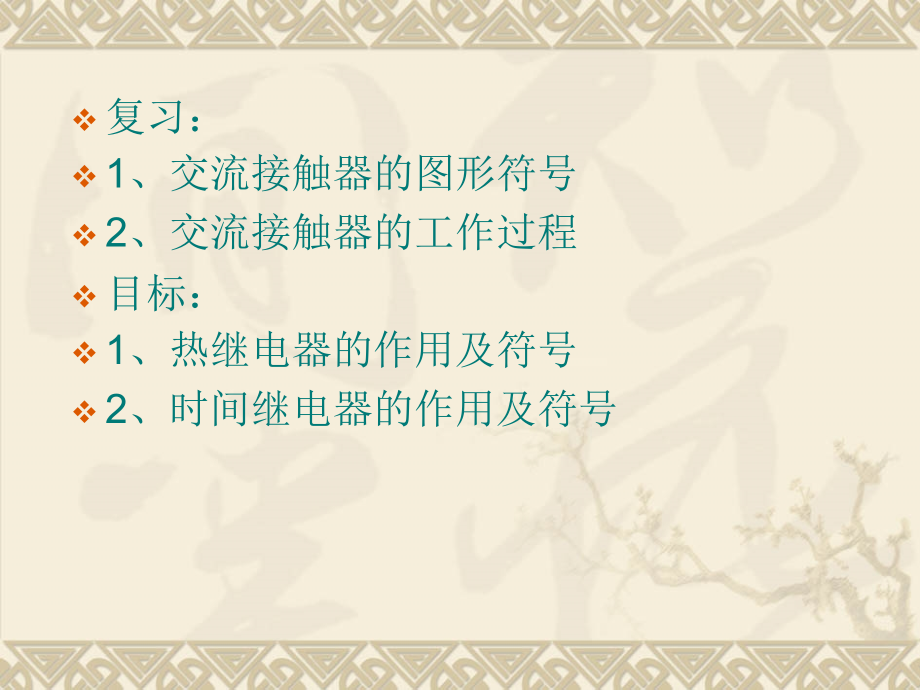

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,4,章 常用低压电器,复习：,1,、交流接触器的图形符号,2,、交流接触器的工作过程,目标：,1,、热继电器的作用及符号,2,、时间继电器的作用及符号,4.5,继 电 器,中间继电器,热继电器,气囊式时间继电器,电子式时间继电器,JSS1P1-,时间继电器,小型中间继电器,1.5.1,电流继电器,根据线圈中电流大小而动作的继电器称为电流继电器,。其线圈与被测电路串联，反映电路电流的变化。其线圈匝数少，导线粗，阻抗小。,欠电流继电器,过电流继电器,II,d,I,U,d,U,U,d,图,4-17,电压继电器的符号,4.5.3,中间继电器,中间继电器本质上是电压继电器，它是用,来远距离传输或转换控制信号的中间元件,。,输入,线圈,通电,断电,输出,接通,断开,触点,用途：,增加控制信号的,数目,因为触头的额定电流大于线圈的额定电流，故还可用来,放大信号,。,结构：,JZ7,系列中间继电器的外形结构，其结构和工作原理与接触器类似。该继电器由静铁心、动铁心、线圈、触头系统和复位弹簧等组成。其触头对数较多，没有主、辅触头之分，各对触头允许通过的额定电流是一样的，额定电流多数为,5 A,，,有的为,10 A,。,吸引线圈的额定电压有,12 V,、,24 V,、,36 V,、,110 V,、,127 V,、,220 V,、,380 V,等多种，可供选择，其,图形符号如图,4-19,所示。,图,4-18 JZ7,系列中间继电器外形结构,图,4-19,中间继电器的图形符号,表,4-3 JZ7,系列中间继电器的主要技术数据,4.5.4,热继电器,热继电器,:,利用电流通过发热元件所产生的热效应，使双金属片受热弯曲而推动机构动作的继电器。,用途：主要用于电动机的,过载,、,断相,及,电流不平衡,的保护及其他电器设备发热状态的控制。,发热元件,双金属片式热继电器,结构,：,I,常闭触头,双金,属片,工作原理：,发热元件接入电机主电路，若长时间过载，双金属片被烤热。因双金属片的下层膨胀系数大，使其向上弯曲，扣板被弹簧拉回，常闭触头断开。,扣板,分类：热继电器的种类很多，按极数分为单极、两极和三极的，其中三极的又分为带断相保护装置的和不带断相保护装置的；按复位方式分为自动复位式的和手动复位式的。它由热元件、触头、动作机构、复位按钮和整定电流装置等五部分组成。图,4-20(b),所示为,JR16,系列热继电器的结构原理，图,4-20(c),所示为,JR16,系列热继电器的图形符号。,JR16,系列热继电器结构：热元件、触头、动作机构、复位按钮和整定电流装置等五部分组成,图,4-20 JR16,系列热继电器结构原理,(a),外形；,(b),结构原理；,(c),图形符号,表,4-4 JR16,系列热继电器的主要,技术数据,4.5.5,时间继电器,1,空气阻尼式时间继电器,空气阻尼式时间继电器,：利用空气阻尼的原理制成的，它由电磁系统、延时机构和触头系统三部分组成。,通电延时型,断电延时型,根据触头延时的特点有,图,4-21 JS7,系列时间继电器的外形结构,(a),外形；,(b),结构,通电延时型,图,4-22,空气阻尼式时间继电器的延时原理,(a),通电延时型；,(b),断电延时型,图,4-23,时间继电器的符号,表,4-5 JS7,系列空气阻尼式时,间继电器的主要技术数据,2,电磁式时间继电器,电磁式时间继电器一般只用于直流电路，且只能直流断电延时动作,。它是利用阻尼的方法来延缓磁通变化的速度，以达到延时的目的的，其结构如图,4-24,所示。它是在直流电磁式继电器的铁心上附加一个,短路线圈,（也称阻尼筒）而制成的。,图,4-24,电磁式时间继电器的结构原理,3,电子式时间继电器,电子式时间继电器按其结构可分为阻容式时间继电器和数字式时间继电器,，按延时方式分为通电延时型和断电延时型。阻容式利用,RC,电路充放电原理构成延时电路，图,4-25,所示为用单结晶体管构成,RC,充放电式时间继电器的原理线路。,图,4-25,单结晶体管时间继电器电路原理,4.5.6,速度继电器,速度继电器是一种反映转速和转向的继电器,.,用途：是当转速达到规定值后继电器动作，常,应用于电动机的,反接制动控制线路,，故又,称为反接制动继电器。,结构：速度继电器由转子、定,子及触头三部,分组成。,图,4-26,速度继电器的结构原理和图形符号,(a),速度继电器结构原理；,(b),速度继电器的图,形符号,小结：,1,、热继电器的符号与作用,2,、时间继电器的符号,作业：,1,、时间继电器的符号？,2,、热继电器的工作原理？,
