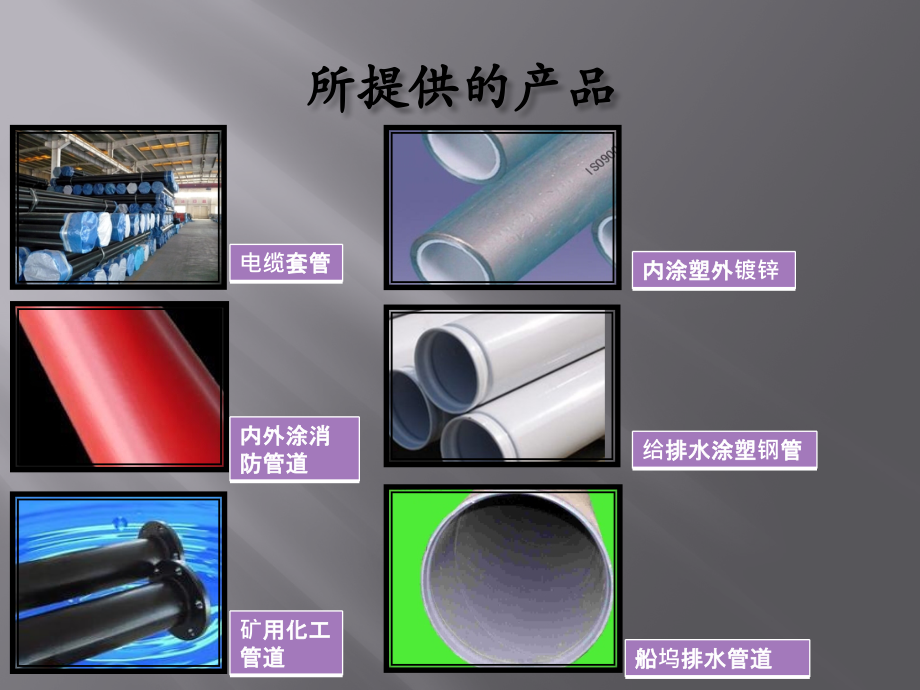

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2013/3/13,#,所提供的产品,电缆套管,内涂塑外镀锌,给排水涂塑钢管,内外涂消防管道,矿用化工管道,船坞排水管道,第二章,-,产品的应用领域,功能简介,民用系列篇,第一种,给排水系统复合钢管,给排水系统复合钢管,涂塑钢管：产品执行标准,CJ/T120-2008,常用冷水型涂层材质：环氧树脂（,EP,）、聚乙烯（,EP,），适用于工作温度,50,摄氏度以下,常用热水型涂层材质：交联聚乙烯（,PE-X,）、改性环氧树脂等，适用于工作温度,95,摄氏度以。,民用系列篇,第二种,衬塑钢管,衬塑钢管：产品执行标准,CJ/T136-2007,常用冷水型涂层材质：聚氯乙烯（,PVC,）、聚乙烯（,PE,），适用于工作温度,50,摄氏度以下；,常用热水型涂层材质：交联聚乙烯（,PE-X,）、耐热性聚乙烯（,PERT,）等，适用于工作温度,95,摄氏度以下；,内衬不锈钢管道：产品执行标准,CL/T192-2004,，适用于工作温度,95,摄氏度以下,民用系列篇,第三种,消防及喷淋防腐涂塑管道,消防及喷淋防腐涂塑管道,产品执行标准：,Q/NWDB06-2008,产品形式：按照天津消防所所制定的国家标准版征询稿，选用热固性环氧树脂（,EP,）作为涂层材料，可以选用内涂塑或内外涂塑，内外涂塑外观需为红色色标,民用系列篇,第四种,聚乙烯外护套聚氨酯保温内涂塑管道,聚乙烯外护套聚氨酯保温内涂塑管道,产品形式：内层为涂塑或衬塑钢管，按需选择冷水型或热水型，外套聚乙烯塑料管，中间填充聚氨酯发泡层作为保温层，管道及配件均在工厂预制，在安装时，连接部分的保温层现场发泡。,民用系列篇,第五种,冷热循环水管道,产品执行标准以,CJ/T120-2008,为基础，针对其使用要求必须改良其钢管的前处理等级以及涂层材料的配方性能，尤其需要在一定的温度范围内，涂层材料的膨胀系数与钢管基本一致。,主要使用于中央空调系统的冷却水及冷冻水循环系统：,管道基材：可选用焊接钢管（,GB/T3091,），包括镀锌与不镀锌钢管，通常为,DN200,（含）以下为直缝焊接钢管，大于,DN200,为螺旋焊接钢管，钢管标准为,SY/T5037,；,也可选用无缝钢管（,GB/T8163,）,包含镀锌与不镀锌钢管；,埋地系统可选用球墨铸铁（,GB/T13295,）。,工业系列篇,第一种,工业循环水管道,主要针对大型设备冷却用，以循环所采用到的介质来确定防腐涂层材料以及工艺要求；,工业纯净水、软水、中水等水处理系统管道,此类管道要求高，介质本身具有弱酸性，在管道运行时要求介质不能与涂层材质以外的任何材质接触，通常采用工厂预制部件，现场装配或二次安装,工业系列篇,第二种,矿用系统复合钢管,产品执行标准,Q/HL109-2009,、,Q/HL108-2009,符合煤炭安全生产要求，并通过国家煤安标志认证。,采用不会产生静电积聚涂层，确保在井下使用安全,工业系列篇,第三种,化工系统复合钢管,HG20538-1992,，,HG/T2437-1993,以输送的介质及温度来确定衬里材质以及相对应的工艺要求，通常采用工厂预制部件，现场装配或二次安装,工业系列篇,第四种,燃气涂塑管,产品执行企业标准：采用特殊耐候防腐涂层，避免了原传统的镀锌管、塑料管、不锈钢管的燃气行业中使用的诸多问题，提升了原使用产品的性价比,工业系列篇,第五种,通讯、电力、光缆防腐套管,1,：通讯、电力、光缆防腐套管,产品执行标准：,DL/935-2005,，采用内外涂塑防腐,2,：海水系统防腐复合管道,产品应用于船坞、码头海水防腐系统，包括海水输送、循环以及取水管道，并可按使用年限提供对应耐磨海水防腐管道；,3,：食品、制药行业防腐复合管道,选择的涂层材料符合相关标准，通常采用工厂预制部件，现场装配或二次安装,连接方式,第一种,丝扣连接,丝扣连接（适用,DN15-DN100,）,套丝、用板锉去毛刺、衬塑管倒角、切断、螺丝防腐、连接。套丝长度应符合,CECS125,：,2001,规范的要求，确保管材端面与管件根部的硅橡胶垫圈接触，吻合形成二次密封，适用于工作压力不小于,1.6Mpa,管道安装。,优点：连接方便、成本低,缺点：受口径的限制（口径小于,100mm,）,连接方式,第二种,沟槽连接,沟槽连接（适用于,DN50-DN400,）,在钢管复合管上沟槽，沟槽托轮尺寸随管子口径大小变化。沟槽要求应符合,CECS125,：,2001,，,CJ/T156-2000,标准。适用于工作压力不大于,2.5Mpa,管道安装。,优点：不定尺、安装方便,缺点：涂层容易破坏，需修补,连接方式,第三种,直接焊接或双金属焊接,直接焊接或双金属焊接（适用,DN125,以上）,直接焊接，采用,可焊接涂覆塑钢管,技术，操作方便，成本低，质量优，适用于各种要求比较高的管道安装。双金属焊接，管口的端口均有坡口，在连接时先用不锈钢焊条焊接内层不锈钢，然后用碳钢焊条焊接外层钢管。双金属连接焊接配件无缝冲压配件,执行标准：,12459-2001,，,对焊配执行标准：,134014-2005.,连接方式,第四种,法兰连接,法兰连接,-,化工专用,钢塑适合管采取此方法连接时，施工时应注意内衬塑材料与法兰端面连成一体，使管内流体完全与钢管隔离，达到安全可靠。适用于各种压力管道安装。,优点：密封性好,缺点：成本高、需要定尺,执行标准,执行标准,执行标准：,涂塑钢管：,CJ/T120-2008,衬塑钢管：,CJ/T136-2007,内衬不锈钢管道：,CL/T192-2004,消防及喷淋防腐涂塑管道：,Q/NWDB06-2008,焊接钢管：,GB/T3091,螺旋焊接钢管：,SY/T5037,无缝钢管：,GB/T8163,球墨铸铁：,GB/T13295,矿用系统复合钢管：,Q/HL109-2009,、,Q/HL108-2009,化工系统复合钢管：,HG20538-1992,、,HG/T2437-1993,通讯、电力、光缆防腐套管：,DL/T935-20050,化工行业标准：,HG/T2437-2006,衬塑可锻铸铁管件,：,CJ/T137-2008,螺纹连接：,GB/T17219-1998,沟槽连接：,CJ/T156-2001,双金属连接焊接配件无缝冲压配件执行标准：,12459-2001,；对焊配件执行标准：,13401-2005,生活饮用水输配水设备及防护材料的安全性评价标准,GB/T17219,人 生,【,人的一生,】,0,岁出场，,10,岁成长，,20,岁彷徨，,30,岁定向，,40,岁打拼，,50,岁回望，,60,岁告老，,70,岁搓麻，,80,岁晒太阳，,90,岁躺床上，,100,岁挂墙上。生的伟大，死的凄凉，能牵手的时候，请别肩并肩，能拥抱的时候，请别手牵手，能相爱的时候，请别说分开。一生就这么短暂而已。,编辑：彭莉,联系：,13701883719,
