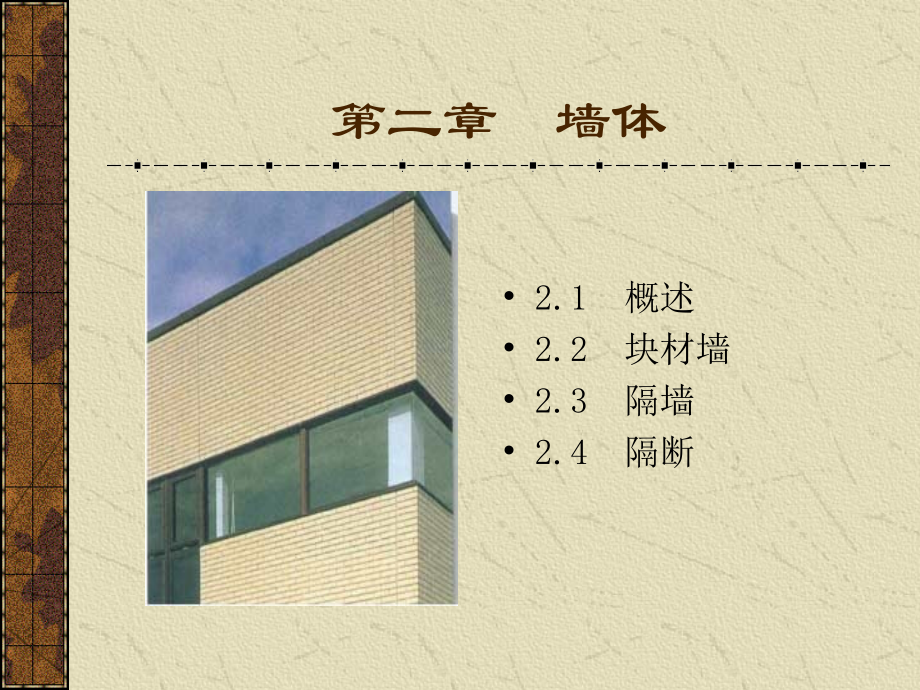

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第二章 墙体,2.1,概述,2.2,块材墙,2.3,隔墙,2.4,隔断,2.1,概述,2.1.1,墙体分类,墙体分类,按位置及方向分,按受力情况分,按施工方法分,按构筑方式分,墙体类型,（按位置及方向分）,按布置方向分类可以分为,纵墙,和,横墙,。,纵墙沿建筑物长轴方向布置的墙；,横墙沿建筑物短轴方向布置的墙，外横墙俗称山墙。,按所处位置可以分为,外墙,和,内墙,。,外墙位于房屋的四周，也称为外围护墙；,内墙位于房屋内部，主要起分隔内部空间的作用。,墙体类型,（按受力情况分）,承重墙,：,除自重外，还直接承受板传来的荷载。,非承重墙：,自承重墙,仅承受自身重量并把自重传给基础的墙,隔墙,把自重传给板或梁的墙,幕墙,悬挂于建筑物外部骨架或楼板间的轻质外墙,墙体类型,（按构筑方式分）,实体墙,：,由单一实体材料构筑的墙。,空体墙：,内部有空腔的墙，可以是单一材料砌成内部空腔，也可以是具有孔洞的材料构筑而成。,复合墙：,由多种材料构筑的墙。,墙体类型,（按施工方法分）,砌筑墙,：,用胶结材料将块材按一定规律,组砌,而成的墙。,版筑墙,：,在现场支模、,浇筑或夯筑,而成的墙。,板材墙,：,预先制成墙板，然后通过,安装,而成的墙,。,2.1.2,墙体设计要求,具有足够的强度和稳定性,满足保温、隔热的要求,满足隔声的要求,满足防火的要求,满足防水、防潮的要求,满足工业化生产的要求,2006,年,9,月,17,日下午武汉市蔡甸区发生,9,栋连体住宅楼倒塌，,4,死,6,伤,各种材料保温隔热性能比对,痛 阈,可闻阈,(,听阈,),墙体材料,厚度,耐火极限,达到耐火等级标准,普通粘土砖、钢筋砼实心承重墙,120mm,2.5h,二级,180mm,3.5h,一级,(3.0h),240mm,5.5h,防火墙一级（,4.0h,）,普通粘土砖非承重墙,60mm,1.5h,一级,加气砼砌块墙,75mm,2.5h,一级,100mm,6.0h,防火墙一级（,4.0h,2.2,块材墙,2.2.1,墙体材料,2.2.2,砖砌实体墙,2.2.3,砖砌空斗墙,2.2.4,砌块墙,2.2.1,墙体材料,墙体材料,块材,胶结材料,砌块,砖,砂浆,砖与砌块的区别：,三个边长分别等于或小于360,mm、240mm、115mm,的就称为砖；其中任意一个边长超过上述限制的为砌块。,砖,从材料分有粘土砖、灰砂砖、粉煤灰砖、混凝土砖等。,从形状分有实心砖、多孔砖（孔洞率,15,30,，竖直孔）、空心砖（孔洞率大于,35,，水平孔）。,从制作工艺分有烧结的、蒸压的。,砖的强度等级是根据标准试验方法所测得的抗压强度，分六级：,MU30，MU25，MU20，MU15，MU10，,和,MU7.5。,普通砖,多孔砖,砖,普通砖是全国统一规格，称为标准砖，尺寸为240,mmll5mm53mm。,加上砌筑时所需灰缝的尺寸，正好形成4:2:1的尺度关系，便于砌筑时相互搭接和组合。,240,53,115,砌块,砌块是利用混凝土、工业废料（煤渣、矿渣等）和地方材料制成的人造块材，用以替代普通粘土砖作为砌筑材料。,砌块按不同尺寸和质量的大小分为小型砌块、中型砌块和大型砌块。系列中主规格的高度大于,115,mm,而又小于380,mm,的称作,小型砌块,，高度为,380980,mm,的称为,中型砌块,，高度大于,980,mm,的称为,大型砌块,，使用中以中小型砌块居多。,按构造方式砌块可以分为实心砌块和空心砌块，空心砌块有单排方孔、单排圆孔和多排扁孔三种形式，其中多排扁孔对保温较有利。按砌块在组砌中的位置与作用可以分为主砌块和辅助砌块。,加气混凝土砌块,具有容重轻（,300,800kg/m,3,）、保温隔热、防火抗震、施工速度快、可加工性好等优点，是理想的新型墙体材料。,规格有,A,、,B,两个系列，长度尺寸均为,600mm,，,A,系列宽度为,75mm,、,100mm,、,125mm,、,150mm,，高度为,200mm,、,250mm,、,300mm,，,B,系列,宽度为,60mm,、,120mm,、,180mm,、,240mm,，高度为,240mm,、,300mm,加气混凝土砌块,普通混凝土小型空心砌块,顶面,条面,坐浆面,铺浆面,壁,肋,主要规格390,mmx,190,mmx,190,mm,最小外壁厚30,mm,最小外肋厚25,mm,混凝土小型空心砌块外形,陶粒混凝土空心砌块,砂浆,砂浆是胶结材料，起粘接、嵌缝及均匀传力的作用。,砌筑砂浆通常使用的有水泥砂浆、石灰砂浆及混合砂浆三种。,水泥砂浆,由水泥、砂加水拌合而成，属水硬性材料，适合砌筑潮湿环境下的砌体；,石灰砂浆,由石灰膏、砂加水拌合而成，属气硬性材料，多用于饰面抹灰；,混合砂浆,由水泥、石灰膏、砂加水拌合而成，常用于砌筑地面以上的砌体。,砂浆的强度等级也是以,N/mm,2,为单位的抗压强度来划分的，从高到低分为七级:,M15，M10，M7.5，M5，M2.5，M1,和,M0.4。,2.2.2,砖砌实体墙,实体墙的组砌方式,实体墙的细部构造,墙脚细部构造,门窗洞口细部构造,墙身加固,实体墙,的组砌方式,组砌方式：组砌方式指的是砖块在墙体中的排列方式。,组砌的关键是错缝搭接。,使上下层块材的垂直缝交错（不但是表面的缝，也包括内部的缝），以保证墙体的强度和稳定性。,砖墙,组砌方式,普通标准砖的长宽厚4:2:1，,以此为基本组合单元，采用不同的组砌方式，借助砂浆形成的灰缝（812,mm)，,可砌筑出不同厚度的墙体。,砖墙,尺寸,墙厚名称,俗称,实际尺寸（,mm),14砖墙,6厚墙,53,12砖墙,12墙,115,34砖墙,18墙,178,1砖墙,24墙,240,1,砖墙,37墙,365,2砖墙,49墙,490,墙脚细部构造,墙身防潮,勒脚,散水与排水沟,墙脚是指室内地面以下、基础以上的这段墙体。内外墙都有墙脚。,勒脚构造,目的：防御各方面水的作用以及可能的人为机械碰撞、增强立面美观。,方法：墙身防水做法中，除清水墙的做法不宜外，其它做法都可以。,勒脚：建筑物四周与室外地面接触的那部分墙体。一般指室内地坪与室外地坪之间的那段墙体。,勒脚构造,采用坚固材料砌筑（采用石材贴面）,抹水泥砂浆,散水与排水沟,目的：保护墙基不受雨水侵蚀。,方法：设散水（干燥少雨地区）；,设明沟或暗沟（雨水较多地区）。,外墙周围排水处理,墙身防潮,目的：隔绝地下水对墙身的影响。,方法：在墙脚铺设水平防潮层和垂直防潮层。,墙身防潮,水平防潮层,：内外墙脚处均需设置。,墙身防潮,防潮层的做法：,墙身防潮,垂直防潮层,：室内地面出现高差或室内地面低于室外地面。,门窗洞口细部构造,上设过梁,下设窗台,过梁,过梁是承重构件，其作用是支承门窗洞口上部墙体所传来的各种荷载，并将这些荷载传给窗间墙。,过梁,过梁类型,特点,适用范围,构造要点,钢筋混凝土过梁,承载能力强，对房屋不均匀下沉或振动有一定的适应性,能适应不同宽度的洞口，且预制装配过梁施工速度快，是最常用的一种,宽度一般同墙厚，高度与块体皮数相适应过,梁两端伸进墙内的支承长度不小于240,mm,平拱砖过梁,优点是钢筋、水泥用量少，缺点是施工速度慢,用于非承重墙上的门窗，洞口宽度应小于1.,5m。,有集中荷载或半砖墙不宜使用,两端下部伸入墙内20,30,mm，,中部的起拱高度约为跨度的1/50,钢筋砖过梁,外观与外墙砌法相同，清水墙面效果统一，但施工麻烦,仅用于,1.8m,宽以内的洞口,钢筋直径6,mm，,间距小于,120mm。,钢筋伸入两端内墙不小于,240mm。,用,M5,号水泥砂浆砌筑，高度不少于5匹砖，且不小于门窗洞口宽度的1/4,窗台,为避免雨水积聚窗下并侵入墙身且沿窗下兰向室内渗透，特设置向外倾斜的一种泻水构件。,窗台,砖砌窗台,预制钢筋混凝土窗台,构造要点：悬挑窗台,向外出挑60,mm,；,窗台长度每边应超过窗宽120,mm；,窗台,表面应用水泥砂浆抹灰或贴面砖，并找出排水坡度,；挑窗台下应,做滴水,引导雨水垂直下落不致影响窗下墙面。,墙身加固,作用,设置位置,构造要点,门垛,保证墙身稳定和门框安装,门洞一般应设门垛，特别是在墙体转折处或丁字墙处,门垛宽度同墙厚，门垛长度一般为120,mm,或240,mm(,不计灰缝,),壁柱,使之与墙体共同承担荷载和稳定墙身,墙体受到集中荷载或墙体过长(如240,mm,厚，长超过6,m),时，应增设壁柱,尺寸应符合砖规格而且应考虑到灰缝的错缝要求,圈梁,增加房屋的整体刚度和稳定性，减轻地基不均匀沉降对房屋的破坏，抵抗地震力的影响,屋盖处必须设置，楼板处隔层设置，当地基不好时在基础顶面也应设置,截面不小于120,mm240mm,，内配,412,纵筋，,6200,的箍筋,构造柱,增强房屋刚度、防止房屋倒塌的一种加固措施,。,外墙四角、错层部位横墙与外纵墙交接处、较大洞口两侧、大房间内外墙交接处,最小截面尺寸为240,mm180mm，,竖向钢筋一般用4,12，,钢箍间距不大于250,mm,门垛、壁柱,门垛构造,壁柱构造,为了增加建筑物的整体刚度和稳定性，在多层砖混结构房屋的墙体中，还需设置贯通的圈梁和钢筋混凝土构造柱，使之相互连接，形成空间骨架，加强墙体抗弯、抗剪能力。,圈梁、构造柱,圈梁、构造柱,砌马牙槎,圈梁、构造柱,2.2.3,砖砌空斗墙,通常有无眠空斗、一眠一斗、一眠三斗等砌筑方法，可省砖,22,38,，用作,3,层以下民用建筑的承重墙。,下列情况下不宜使用：土质弱，可能引起建筑物不均匀沉降；洞口面积超过,50,以上；建筑物受振动荷载作用；地震烈度为,6,度以上。,砌块墙的特点：,事先作排列设计,排列要求,：,错缝搭接；优先采用大规格的砌块并尽量减少砌块的规格；采用空心砌块时应对孔砌筑。,加强整体性,为加强砌块建筑的整体刚度，须在外墙转角处和必要的内、外墙交接处设置构造柱（或墙芯柱）。同时宜每层加设圈梁。,2.2.4,砌块墙,2.3,隔墙,设计要求：,（,1,）质量轻；,（,2,）厚度薄；,（,3,）隔声、防火、防潮；,（,4,）便于拆卸；,（,5,）与结构构件联系牢固,。,隔墙分类,隔 墙,块材隔墙,轻骨架隔墙,板材隔墙,泰柏板隔墙,砖砌隔墙,砌块隔墙,木筋骨架隔墙,金属骨架隔墙,块材隔墙,块材隔墙是用普通砖、空心砖、加气混凝土砌块等块材砌筑而成的。,砖砌隔墙,又分普通砖砌隔墙、多孔砖或空心砖砌隔墙。,普通砖隔墙一般采用半12墙顺砌或,6,厚墙侧砌。由于墙体自身稳定性较差，因此墙体长度、高度超过一定范围时应加固（设拉结筋、拉梁或构造柱）。顶部与楼板相交处用立砖斜砌。,轻骨架隔墙由,骨架,和,面层,两部分组成，由于是先立墙筋(骨架)后再做面层，因而又称为立筋式隔墙,。,轻骨架隔墙,常用的骨架有木骨架和型钢骨架。,木骨架隔墙,木骨架由上槛、下槛、墙筋、斜撑及横档组成。,木骨架面层,木骨架面层有板条抹灰面层和木质板材面层。,板条抹灰面层是在木骨架上钉灰板条，然后抹灰，常在灰板条上加做钢丝网或钢板网。由于钢丝网或钢板网变形小、强度高，抹灰面层不易开裂。若用钢板网，则可直接钉在墙筋上，省去板条。板条抹灰隔墙耗费木材多，施工复杂、湿作业多，难于适应建筑工业化的要求，目前已经很少采用,。,面层,面层,木质板材面层有胶合板、纤维板、刨花板和细木工板等。,轻钢骨架隔墙,面层,轻钢骨架面层,有胶合板、纤维板、石膏板、以及其他薄型装饰板。采用镀锌螺钉、自攻螺钉、膨胀螺钉或金属夹子等固定在骨架上。,板材隔墙是指单板高度相当于房间净高，面积较大，且不依赖骨架、依靠粘结砂浆或粘结剂进行粘结而成的隔墙,。目前，采用的大多为条板，这些条板自重轻、安装方便，且能锯、刨、钉。,板材隔墙,板材隔墙,轻质条板,轻质石膏墙板,GRC,墙板（玻璃纤维增强水泥条板）,加气混凝土墙板,复合板隔墙,用几种材料制成的多层板为复合板。复合板的面层有石棉水泥板、石膏板、铝板、树脂板、硬质纤维板、压型钢板等。夹心材料可用矿棉、木质纤维、泡沫塑料和蜂窝状材料等。复合板充分利用材料的性能，大多具有强度高，耐火性、防水性、隔声性能好的优点，且安装、拆卸简便，有利于建筑工业化。,板材隔墙,泰柏板隔墙,泰柏板是轻体保温节能高强度为一体的新型建筑板材，它是采用两张平行的钢丝网片，中间填以硬质岩棉板或聚苯板，并用斜穿钢丝焊接，从而形成了一个重量轻强度高、稳定性好的网架结构形式的复合板材。根据用户不同要求，可制成厚度、长度各异的板块，运往施工现场，用专用工具组成墙，然后在网格的两面抹上或喷涂水泥砂浆，最后进行内外墙表面的装饰。,可作马赛克、涂料、面砖、墙纸、瓷砖等各种饰面，也可以悬挂各种吊柜。,2.3,隔断,隔断是指分隔室内空间的装修构件。,可以创造一种似隔非隔、似断非断的效果，以增加空间的层次和深度。,玻璃砖隔断,目前市场上流行的玻璃砖大体可以分为两种，即空心玻璃和手工艺术玻璃。其中空心玻璃是以烧熔的方式将两片玻璃胶合在一块，再用白色胶搅和水泥将边隙密合，可依玻璃砖的尺寸大小、花样、颜色来做不同的设计。依据尺寸大小，可设计出直线墙、曲墙或不连续墙等不同的表现方式。,在花样方面，可选择透明玻璃砖、雾面玻璃砖或有纹路玻璃砖。这要由使用空间所需的采光程度而定。由于玻璃砖的种类不同，光线的折射程度也会有所不同。在颜色上的选择，也要视空间色彩的表现而定，现今已有多种色彩可供选择。值得一提的是，一般透明的玻璃砖，如果纯度不够，其玻璃砖色会呈绿色，缺乏自然透明感,(,经过特别染色的除外,),。因此，玻璃的纯度会影响到整块砖的色泽，纯度越高的玻璃砖，相对的价格也就越高。,现在市场上销售的玻璃砖多半为进口产品，产地以东南亚、德国、日本及意大利为主，价格从十几元至上百元不等，以意大利进口的最贵、色泽最佳，如果为特殊造型尺寸，价格更高。,白水泥：细砂：,107,胶：水 按照,10:10:0.3:3,比例拌匀成砂浆。,安装,“,+,”,型或,“,T,”,型定位支架。,用砂浆砌玻璃砖。自下而上，逐层叠加。,砌完后，去除定位支架上多余的板块。,用腻刀勾缝，并去除多余的砂浆。,及时用潮湿的抹布擦去玻璃砖上的砂浆。,
