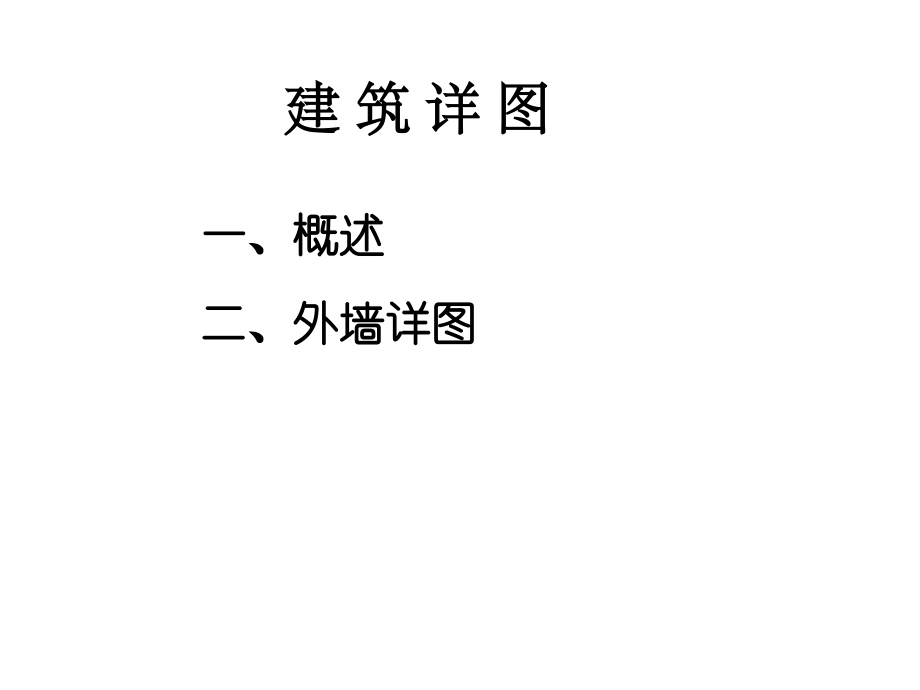

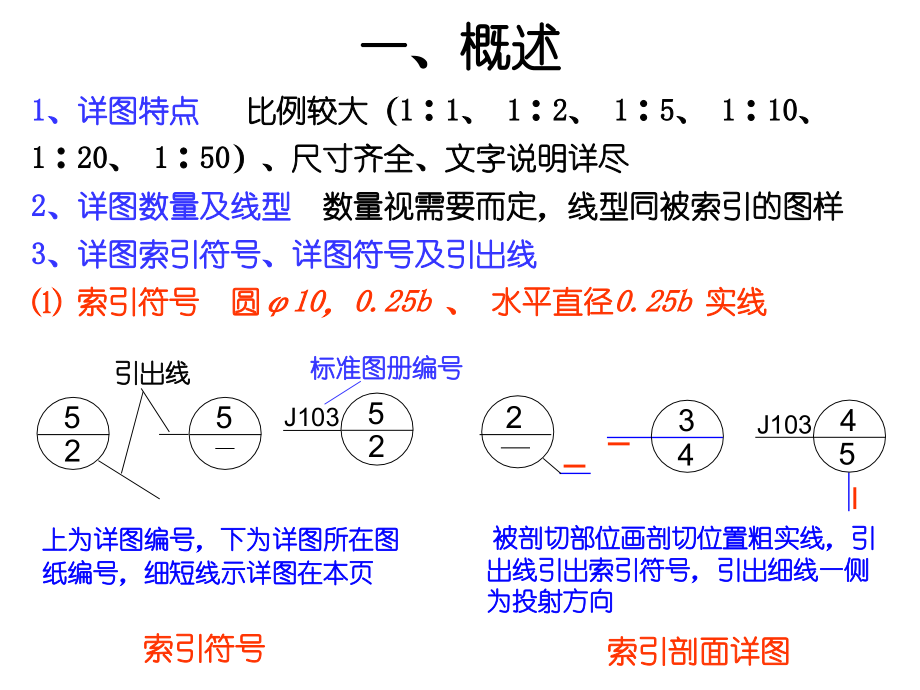

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,建 筑 详 图,一、概述,二、外墙详图,标准图册编号,1,、详图特点,比例较大（,11,、,12,、,15,、,110,、,120,、,150,）、尺寸齐全、文字说明详尽,2,、详图数量及线型,数量视需要而定，线型同被索引的图样,3,、详图索引符号、详图符号及引出线,索引符号 圆,10，0.25b,、,水平直径,0.25,b,实线,上为详图编号，下为详图所在图纸编号，细短线示详图在本页,索引符号,索引剖面详图,被剖切部位画剖切位置粗实线，引出线引出索引符号，引出细线一侧为投射方向,5,2,5,5,2,J103,引出线,2,3,4,4,J103,5,一、概述,详图符号,14，b,水平直径线,0.25,b,被,索引图纸在本页,上为详图编号，下为详图被索引的图纸编号,引出线,水平横线、,30、45、60、90,，,0.25,b，,也可经上述角度折为水平横线，字在上方或端部。索引详图的引出线对准,索引符号圆的圆心,详图符号,（文字说明）,（文字说明）,（文字说明）,（文字说明）,共用引出线,5,5,3,3,、详图索引符号、详图符号及引出线（续,1,）,3,、详图索引符号、详图符号及引出线（续,2,）,多层构造或多层管道共用引出线应通过被引出各层。说明文字顺序与被说明的层次一致。,25厚12.5,干硬性水泥砂浆结合层,20,厚大理石面层配色水泥浆擦缝,水泥砂浆结合层,80厚,C15,混凝土垫层,素土夯实基土,(,文字说明,),多 层 构 造 引 出 线,3,、详图索引符号、详图符号及引出线（续,3,）,13,水泥沙浆找平层,平瓦,空心板木楔,25,30,压毡条,油毡一层,25,25,挂瓦条,若层次为横向排序，则由上至下的说明顺序与从左到右的层次一致。,瓷砖贴面（面层）,砖墙（基层）,810,厚水泥石灰膏砂浆（粘结层）,15厚13,水泥砂浆打底（底层）,多层构造引出线,假想剖切面将房屋外墙从上到下剖切开，并用较大比例画出其剖面图，实际上就是房屋剖面图的局部放大。,1,3,1,1,1,3,15,3，6,用于,2,根轴线时,用于,3,根或,3,根以上轴线时,用于,3,根以上连续编号的轴线时,二、外墙详图,1,、比例和线型,2,、主要内容,一般采用,120,，线型同剖面图,墙的轴线编号、墙厚度及其与轴线的关系,各层楼板及屋面板等构件的位置及其与墙身的关系,门窗洞口、底层窗下墙、窗间墙、檐口、女儿墙等的高度；室内外地坪、门窗洞的上下口、檐口、墙顶、屋面、楼地面等标高,屋面、楼面、地面等多层次构造,立面装修、墙身防潮、窗台、窗楣、勒脚、踢脚、散水等尺寸,2,、主要内容（续,1,）,2,、主要内容（续,2,）,雨水斗,雨水管,外墙,屋顶,隔热层,泛水,过梁,窗,雨水管,窗台,外墙,楼层,过梁,窗,雨水管,窗台,踢脚,勒脚,散水,地面,踢脚,外墙,窗,40厚,C20,细石混凝土加,4%,防水剂内配,A,D,3.900,(6.900),10.000,9.000,3.000,(6.000),(8.400),5.400,0.000,8,双向钢筋中距,200,提浆抹光,25厚13,水泥砂浆找平层,14厚13,水泥砂浆打底并找平、划毛,8厚10.2 1.5,水泥石灰砂浆罩面,(加30%,石英砂,粒径,1.22.5),120,防潮层,
