实验六 组合逻辑电路的设计.ppt

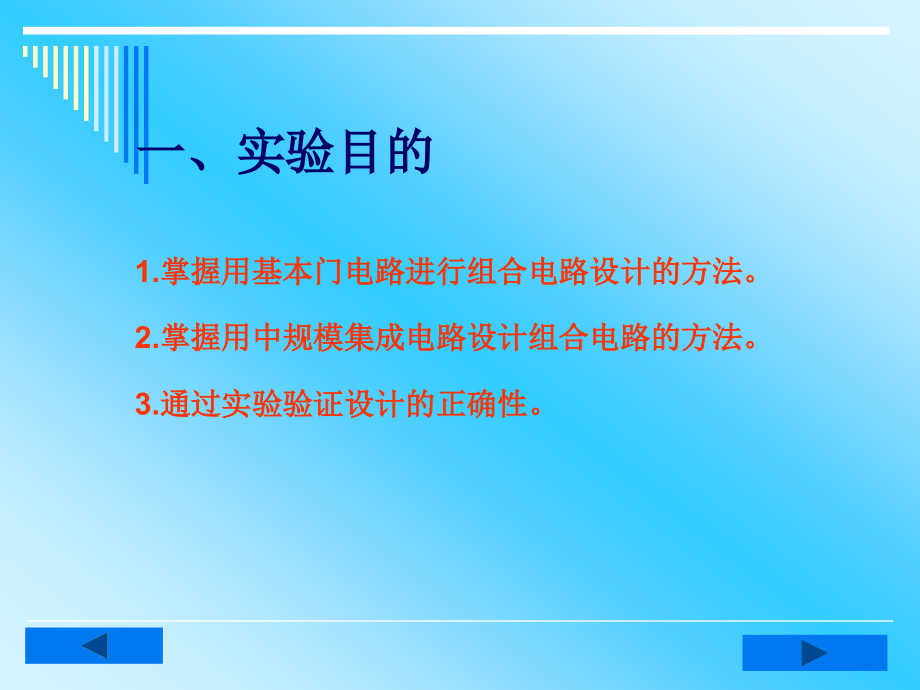

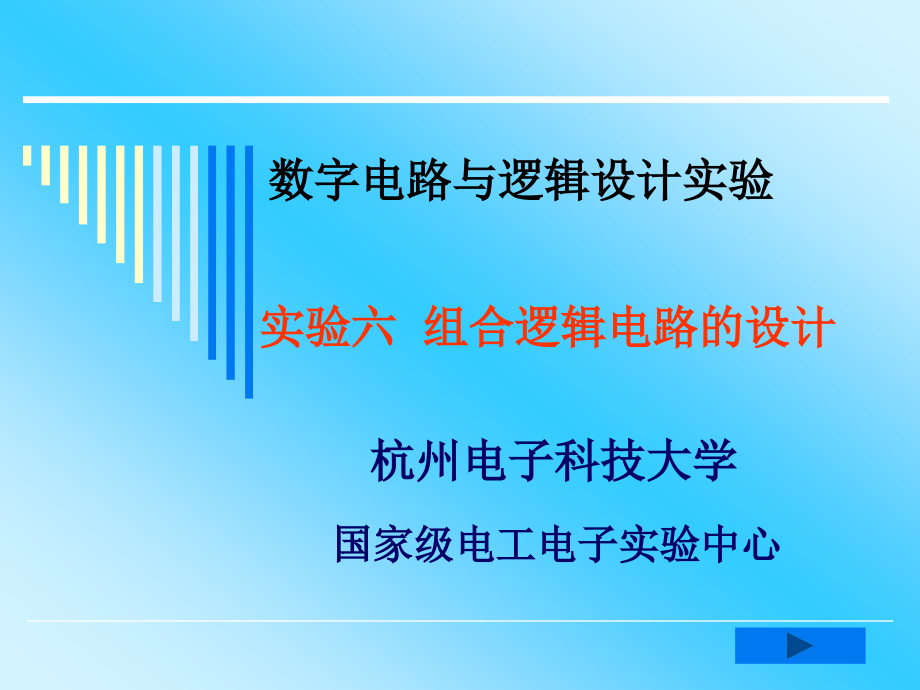

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,实验六 组合逻辑电路的设计,杭州电子科技大学,国家级电工电子实验中心,数字电路与逻辑设计实验,一、实验目的,1.,掌握用基本门电路进行组合电路设计的方法。,2.,掌握用中规模集成电路设计组合电路的方法。,3.,通过实验验证设计的正确性。,二、实验所用器件型号及管脚排列,74LS00,四,2,输入与非门,74LS04,六反相器,74LS10,三,3,输入与非门,74LS20,双,4,输入与非门,74LS86,四,2,输入异或门,三、实验原理,中小规模组合逻辑电路的设计流程框图,四、实验内容,（一）基础实验部分,1.,用适当的门电路设计一个能对,4,路数据进行任意选择的数据选择器。设,4,路数据分别为,A1=1,，,A2=,逻辑开关，,A3=1Hz,脉冲信号，,A4=,点动脉冲。要求写出设计全过程。,2.,用,2,输入异或门和与非门设计一个路灯控制电路。当总开关闭合时，安装在三个不同地方的三个开关都能独立地控制灯的亮或灭,;,当总电源开关断开时，路灯不亮。,3,设计一个密码锁。密码锁的密码可以由设计者自行设定，设该锁有规定的,4,位二进制代码,A3A2A1A0,的输入端和一个开锁钥匙信号,B,的输入端，当,B=1,（有钥匙插入）且符合设定的密码时，允许开锁信号输出,Y1=1,（开锁），报警信号输出,Y2=0,；当有钥匙插入但是密码不对时，,Y1=0,，,Y2=1,（报警）；当无钥匙插入时，无论密码对否，,Y1=Y2=0,。,4,用双四选一数据选择器,74LS153,来实现三人表决电路。,5,工厂有三个车间，每个车间各需,1KW,电力，共有两台发电机供电，一台是,1KW,，另一台是,2KW,。三个车间经常不同时工作，有时只一个车间工作，也可能有两个车间或者三个车间工作，为了节省资源，又保证电力供应，请设计一个逻辑控制电路，能自动完成配电任务。,（二）提高部分,6,设计一计算机房的上机控制电路。此控制电路有,X,、,Y,两个控制端，控制上午时的取值为,01,；控制下午时的取值为,11,；控制晚上时的取值为,10,。,A,、,B,、,C,为需要上机的三个学生，其上机的优先顺序为：上午为,ABC,，下午为,BCA,，晚上为,CAB,。电路的输出,F1,、,F2,和,F3,为,1,时分别表示,A,、,B,和,C,能上机。试用与非门实现该电路，要求写出设计全过程,并画出逻辑电路图。,7,用八选一数据选择器,74LS151,或者四选一数据选择器,74LS153,来完成二进制码转换为,8421BCD,码的变换电路。要求写出设计全过程，并画出逻辑电路图。,8,用,Multsim,仿真软件来设计实验,6,、,7,。,
