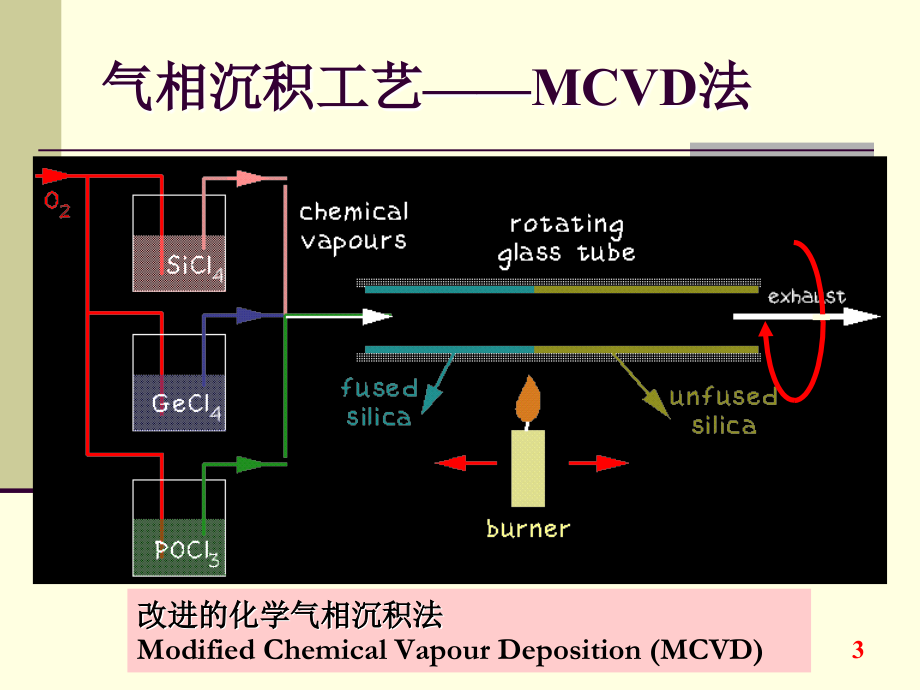

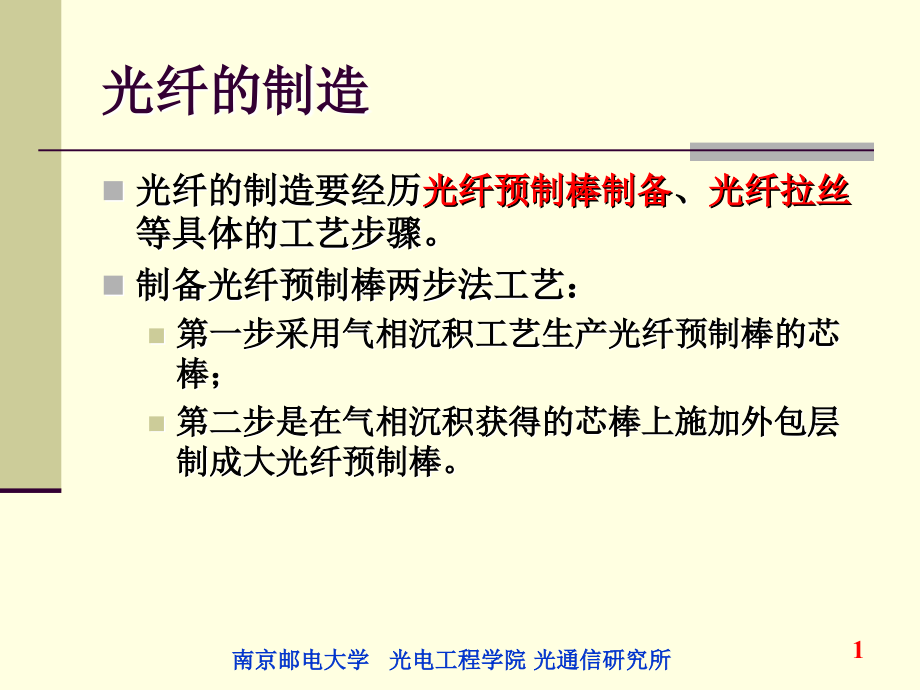

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,南京邮电大学 光电工程学院 光通信研究所,*,南京邮电大学 光电工程学院 光通信研究所,光纤的制造,光纤的制造要经历,光纤预制棒制备,、,光纤拉丝,等具体的工艺步骤。,制备光纤预制棒两步法工艺：,第一步采用气相沉积工艺生产光纤预制棒的芯棒；,第二步是在气相沉积获得的芯棒上施加外包层制成大光纤预制棒。,1,南京邮电大学 光电工程学院 光通信研究所,气相沉积技术,气相沉积技术,芯棒,外包层,外部化学气相沉积法（,OVD,）,轴向气相沉积法（,VAD,）,改进的化学气相沉积法（,MCVD,）,等离子化学气相沉积法（,PCVD,）,套管法,粉末法,等离子喷涂法,溶胶凝胶,2,南京邮电大学 光电工程学院 光通信研究所,气相沉积工艺,MCVD,法,改进的化学气相沉积法,Modified Chemical Vapour Deposition(MCVD),3,南京邮电大学 光电工程学院 光通信研究所,气相沉积工艺,MCVD,法,4,南京邮电大学 光电工程学院 光通信研究所,气相沉积工艺,OVD,法,外部化学气相沉积法,Outside Vapour Deposition(OVD),5,南京邮电大学 光电工程学院 光通信研究所,6,南京邮电大学 光电工程学院 光通信研究所,制作预制棒,7,等离子化学气相沉积法,南京邮电大学 光电工程学院 光通信研究所,8,南京邮电大学 光电工程学院 光通信研究所,VAD,工艺,9,南京邮电大学 光电工程学院 光通信研究所,10,预制棒,南京邮电大学 光电工程学院 光通信研究所,11,南京邮电大学 光电工程学院 光通信研究所,拉丝工艺,预制棒,加热炉,加涂覆层,参数测量,12,南京邮电大学 光电工程学院 光通信研究所,拉丝工艺,拉丝塔,13,南京邮电大学 光电工程学院 光通信研究所,拉丝过程,14,南京邮电大学 光电工程学院 光通信研究所,加涂覆层,15,南京邮电大学 光电工程学院 光通信研究所,成缆,16,南京邮电大学 光电工程学院 光通信研究所,17,
