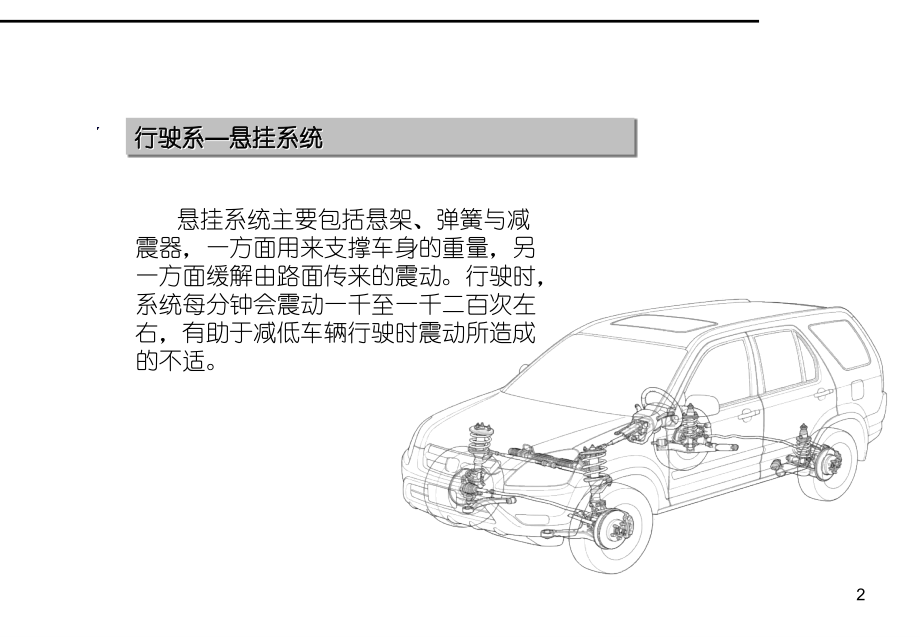

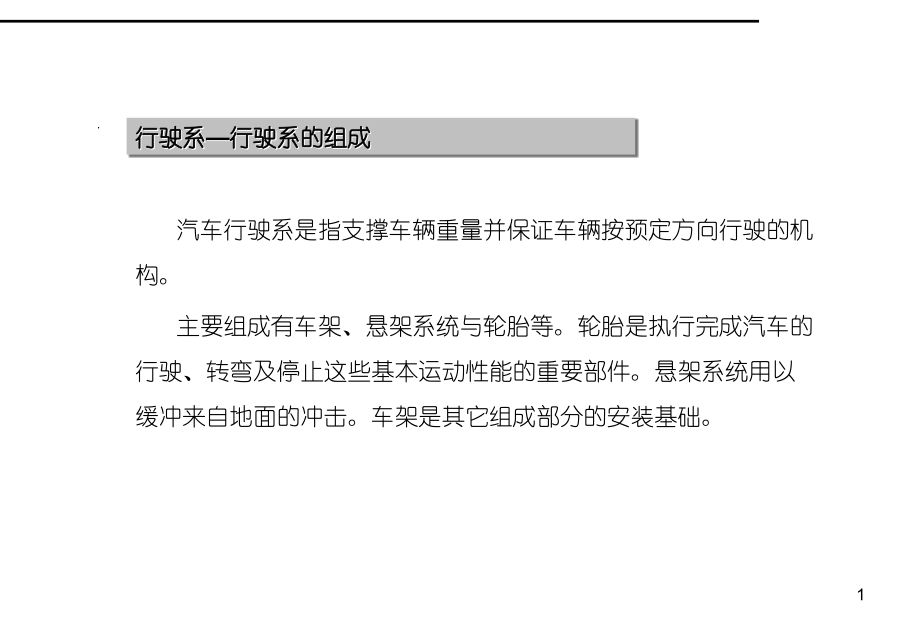

#,行驶系,行驶系的组成,汽车行驶系是指支撑车辆重量并保证车辆按预定方向行驶的机构。,主要组成有车架、悬架系统与轮胎等。轮胎是执行完成汽车的行驶、转弯及停止这些基本运动性能的重要部件。悬架系统用以缓冲来自地面的冲击。车架是其它组成部分的安装基础。,行驶系,悬挂系统,悬挂系统主要包括悬架、弹簧与减震器，一方面用来支撑车身的重量，另一方面缓解由路面传来的震动。行驶时，系统每分钟会震动一千至一千二百次左右，有助于减低车辆行驶时震动所造成的不适。,弹簧,减震器,挂臂,横向稳定杆,行驶系,悬挂系统,悬架的主要组成有用于缓冲的弹簧，用于吸收振动的减震器，以及用于支撑车架的其它元件等。有的车辆还装有用于横向稳定的横向稳定杆。,根据各自的运动，悬架的主要包括,独立悬架,和,非独立悬架,两类。,弹簧的形式有钢板弹簧、螺旋弹簧、空气弹簧等。,行驶系,悬挂系统,前悬为四联杆式前独立悬挂,梯形导向摆臂式后独立悬挂,非独立悬架，一侧轮胎的运动会影响到另一侧轮胎的运动。,独立悬架，左右轮胎各自独立运动。,行驶系,悬挂系统,H,型悬架,轴,距式,独立悬架式,行驶系,悬挂系统,麦弗逊式悬挂,也叫支柱式悬挂，主要结构由圈状弹簧加上减震器。,钢板弹簧悬挂,行驶系,典型的悬挂形式,双横臂式悬挂,也称双叉杆式悬挂或双,A,臂式悬挂。它是利用上下两个横臂（叉形连杆）把车轮、车辆与车身连接起来，属独立悬挂。,三连杆独立悬挂,其定位连杆要比其它悬挂系统多，对车轮的前束提供更大的控制，从而改善车轮的定位和减少行驶噪声。,行驶系,典型的悬挂形式,五连杆独立悬挂,H,型悬挂,行驶系,典型的悬挂形式,钢板弹簧,钢板弹簧多用于厢式车及卡车，它是由若干片细长弹簧片组合而成。,螺旋弹簧,即由一根钢丝卷成螺旋状的弹簧，是现在轿车上使用最多的弹簧。,扭杆弹簧,是利用具有扭曲刚性的弹簧钢制成的长杆。一端固定于车身，一端与悬挂上臂相连，车轮上下运动时，扭杆发生扭转变形，起到弹簧的作用。,气体弹簧,利用气体的可压缩性代替金属弹簧。,行驶系,悬挂弹簧的形式,带孔的活塞,油,从地面来的上下振动,杆,作为悬挂的可动部分安装于弹簧与车身之间。悬挂中的弹簧具有吸收路面冲击的能力。弹簧受路面冲击挠曲变形后出现振摆恢复过程，所以振动并不能立即停止。减振器就是对悬挂的上下运动施加适当的阻力，使振动减轻，吸收一部分路面的冲击。,行驶系,减振器,轮胎是汽车的重要部件之一，它直接与路面接触，和汽车悬架共同来缓和汽车行驶时所受到的冲击，保证汽车有良好的乘座舒适性和行驶平顺性；保证车轮和路面有良好的附着性，提高汽车的牵引性、制动性和通过性；同时它还承受着汽车的重量。,行驶系,轮胎的结构,汽车轮胎的侧面标示有关轮胎的一些信息，包括轮胎的型号、产地、最大承重、标准气压、认证标志、品牌等。,行驶系,轮胎的结构,子午线轮胎的结构特点是帘布层线与胎面中心线成,90,度角。帘线的排列，与地球上的子午线同向，故称子午线轮胎。由于这种排列，使帘线的强度能够得到充分利用，子午线轮胎的帘布层数比普通轮胎少,40%-50%,。另外，子午线轮胎还有使用寿命长、负荷能力大、滚动阻力小、附着性和缓冲性好等优点，现已广为应用。,斜交轮胎,子午线轮胎,行驶系,子午线轮胎,扁平率,：轮胎壁高度与轮胎宽度之比，越低的扁平比表示轮胎轮胎越扁平。,更加扁平的轮胎胎壁较硬，运转时轮胎不易变形，具有更好的刚性，更为扁平的轮胎抓地性能也更好，能增加汽车行驶的稳定性,但是如果扁平比太低，会减弱承受车身跳动的能力，进而降低乘坐的舒适性。,行驶系,轮胎扁平率,P 195/60 R 14 85 H,速度标示,载重指数,轮辋直径,（以英寸为单位）,轮胎的结构,表示此轮胎为,子午线结构,轮胎的扁平比,是胎高与胎宽的比例,轮胎宽度,是两个胎侧之间的宽度（以毫米为单位）,轮胎类型,行驶系,轮胎型号的表示,国际标准（,ISO,）轮胎代码样式：,胎宽：单位毫米（,mm,）。,195,即表示胎宽,195,毫米。,扁平比：表示胎壁高度与胎宽之比。“,60”,即表示,60%,。意即胎壁高度,/,胎宽为,60%,。,R,：表示子午线轮胎。目前轿车轮胎几乎全是子午线轮胎。,轮圈直径：单位为英寸。“,14”,表示此轮胎需装在,14,英寸的轮圈上。,负载指数：表示每轮所能承受的负荷能力，“,85”,是一相对应值，并非指其可承受,82,公斤力。,速度标示：表示轮胎可承受的最高速度。,RADIAL,：子午线胎，此为国际标准强制标示规定。,TUBELESS,：表示没有内胎的轮胎。有内胎轮胎用“,TUBE TYPE”,标示，或空白。,M+S,：“,MUD and SNOW”,，表示此胎特别适用于雪、泥地。,行驶系,轮胎型号的表示,速度标示,最高时速,(,公里,/,小时,),M,130,N,140,P,150,Q,160,R,170,S,180,T,190,U,200,H,210,V,240,W,270,Y,300,Z,超过,240,行驶系,轮胎型号的表示（车速标示）,行驶系,轮胎型号的表示（载重指数）,
