电梯与自动扶梯构造参考资料.pptx

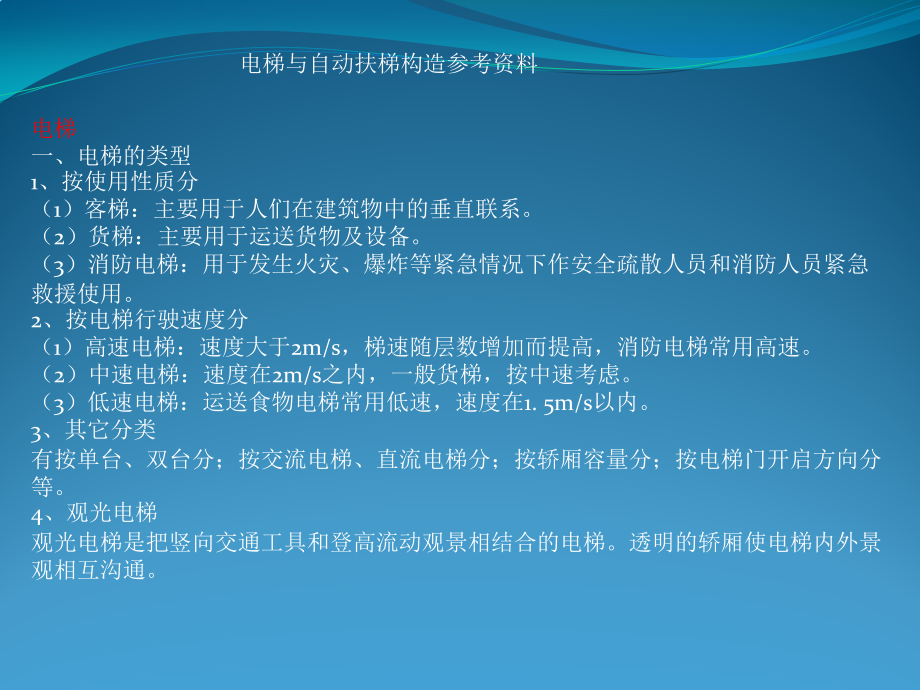

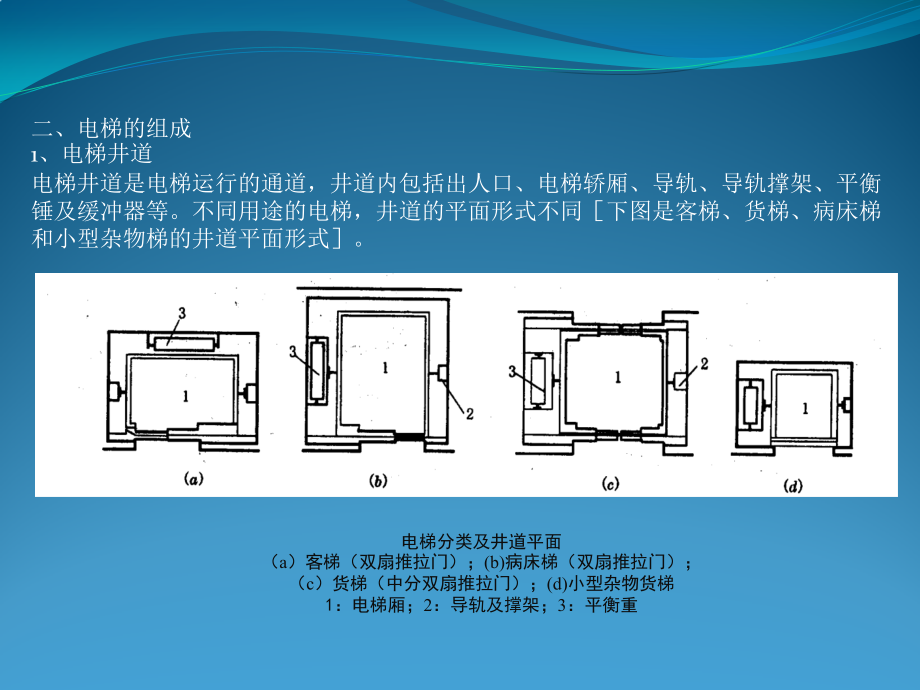

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2013-7-18,#,电梯与自动扶梯构造参考资料,电梯,一、电梯的类型,1,、按使用性质分,（,1,）客梯：主要用于人们在建筑物中的垂直联系。,（,2,）货梯：主要用于运送货物及设备。,（,3,）消防电梯：用于发生火灾、爆炸等紧急情况下作安全疏散人员和消防人员紧急救援使用。,2,、按电梯行驶速度分,（,1,）高速电梯：速度大于,2m/s,，梯速随层数增加而提高，消防电梯常用高速。,（,2,）中速电梯：速度在,2m/s,之内，一般货梯，按中速考虑。,（,3,）低速电梯：运送食物电梯常用低速，速度在,1.5m/s,以内。,3,、其它分类,有按单台、双台分；按交流电梯、直流电梯分；按轿厢容量分；按电梯门开启方向分等。,4,、观光电梯,观光电梯是把竖向交通工具和登高流动观景相结合的电梯。透明的轿厢使电梯内外景观相互沟通。,二、电梯的组成,1,、电梯井道,电梯井道是电梯运行的通道，井道内包括出人口、电梯轿厢、导轨、导轨撑架、平衡锤及缓冲器等。不同用途的电梯，井道的平面形式不同下图是客梯、货梯、病床梯和小型杂物梯的井道平面形式。,电梯分类及井道平面,（,a,）客梯（双扇推拉门）；,(b),病床梯（双扇推拉门）；,（,c,）货梯（中分双扇推拉门）；,(d),小型杂物货梯,1,：电梯厢；,2,：导轨及撑架；,3,：平衡重,2,、电梯机房,电梯机房一般设在井道的顶部。机房和井道的平面相对位置允许机房任意向一个或两个相邻方向伸出，并满足机房有关设备安装的要求。机房楼板应按机器设备要求的部位预留孔洞。,3,、井道地坑,井道地坑在最底层平面标高下,1.4m,，考虑电梯停靠时的冲力，作为轿厢下降时所需的缓冲器的安装空间。,4,、组成电梯的有关部件,（,1,）轿厢。是直接载人、运货的厢体。电梯轿厢应造型美观，经久耐用，当今轿厢采用金属框架结构，内部用光洁有色钢板壁面或有色有孔钢板壁面，花格钢板地面，荧光灯局部照明以及不锈钢操纵板等。入口处则采用钢材或坚硬铝材制成的电梯门槛。,（,2,）井壁导轨和导轨支架。是支承、固定厢上下升降的轨道。,（,3,）牵引轮及其钢支架、钢丝绳、平衡锤、轿厢开关门、检修起重吊钩等。,（,4,）有关电器部件。交流电动机、直流电动机、控制柜、继电器、选层器、动力、照明、电源开关、厅外层数指示灯和厅外上下召唤盒开关等。,三、电梯与建筑物相关部位的构造,1,、井道、机房建筑的一般要求,（,1,）通向机房的通道和楼梯宽度不小于,1.2m,，楼梯坡度不大于,45,o,。,（,2,）机房楼板应平坦整洁，能承受,6kPa,的均布荷载。,（,3,）井道壁多为钢筋棍凝土井壁或框架填充墙井壁。井道壁为钢筋混凝土时，应预留,150mm,见方,150mm,深孔侗、垂直中距,2m,，以便安装支架。,（,4,）框架（圈梁）上应预埋铁板，铁板后面的焊件与梁中钢筋焊牢。每层中间加圈梁一道，并需设置预埋铁板。,（,5,）电梯为两台并列时，中间可不用隔墙而按一定的间隔放置钢筋混凝土梁或型钢过梁，以便安装支架。,2,、电梯导轨支架的安装,安装导轨支架分预留孔插人式和预埋铁件焊接式。,电梯构造示意,（,a,）平面；（,b,）通过电梯门剖面（无隔声层）,四、电梯井道构造,1,、电梯井道的设计应满足如下要求：,（,1,）井道的防火,井道是建筑中的垂直通道，极易引起火灾的蔓延，因此井道四周应为防火结构。井道壁一般采用现浇钢筋混凝土或框架填充墙井壁。同时当井道内超过两部电梯时，需用防火围护结构予以隔开。,（,2,）井道的隔振与隔声,电梯运行时产生振动和噪音。一般在机房机座下设弹性垫层隔振；在机房与井道间设高,1.5m,左右的隔声层（图,5-18,）。,（,3,）井道的通风,为使井道内空气流通，火警时能迅速排除烟和热气，应在井道肩部和中部适当位置（高层时）及地坑等处设置不小于,300mm,600 mm,的通风口，上部可以和排烟口结合，排烟口面积不少于井道面积的,3.5%,。通风口总面积的,1/3,应经常开启。通风管道可在井道顶板上或井道壁上直接通往室外。,（,4,）其它,地坑应注意防水、防潮处理，坑壁应设爬梯和检修灯槽,。,2,、电梯井道细部构造,电梯井道的细部构造包括厅门的门套装修及厅门的牛腿处理，导轨撑架与井壁的固结处理等。,电梯井道可用砖砌加钢筋混凝土圈梁，但大多为钢筋混凝土结构。井道各层的出人口即为电梯间的厅门，在出人口处的地面应向井道内挑出一牛腿。,由于厅门系人流或货流频繁经过的部位，故不仅要求做到坚固适用，而且还要满足一定的美观要求。具体的措施是在厅门洞口上部和两侧装上门套。门套装修可采用多种做法，如水泥砂浆抹面、贴水磨石板、大理石板以及硬木板或金属板贴面。除金属板为电梯厂定型产品外，其余材料均系现场制作或预制。,厅门门套装修构造,(a),水泥砂浆门套；,(b),水磨石门套,厅门牛腿部位构造,自动扶梯,自动扶梯适用于有大量人流上下的公共场所，如车站、超市、商场、地铁车站等。自动扶梯可正、逆两个方向运行，可作提升及下降使用，机器停转时可作普通楼梯使用。,自动扶梯是电动机械牵动梯段踏步连同栏杆扶手带一起运转。机房悬挂在楼板下面。,自动扶梯基本尺寸如图,自动扶梯基本尺寸（单位：,mm,）,自动扶梯的坡道比较平缓，一般采用,30,o,，运行速度为,0.50.7m/s,，宽度按输送能力有单人和双人两种。其型号规格见表,自动扶梯型号规格,梯型,输送能力（人,h),提升高度,H,速度,(m/s),扶梯宽度,净宽,B(mm),外宽,B,1,(mm),单人梯,5000,3,10,0.5,600,1350,双人梯,8000,3,8.5,0.5,1000,1750,
