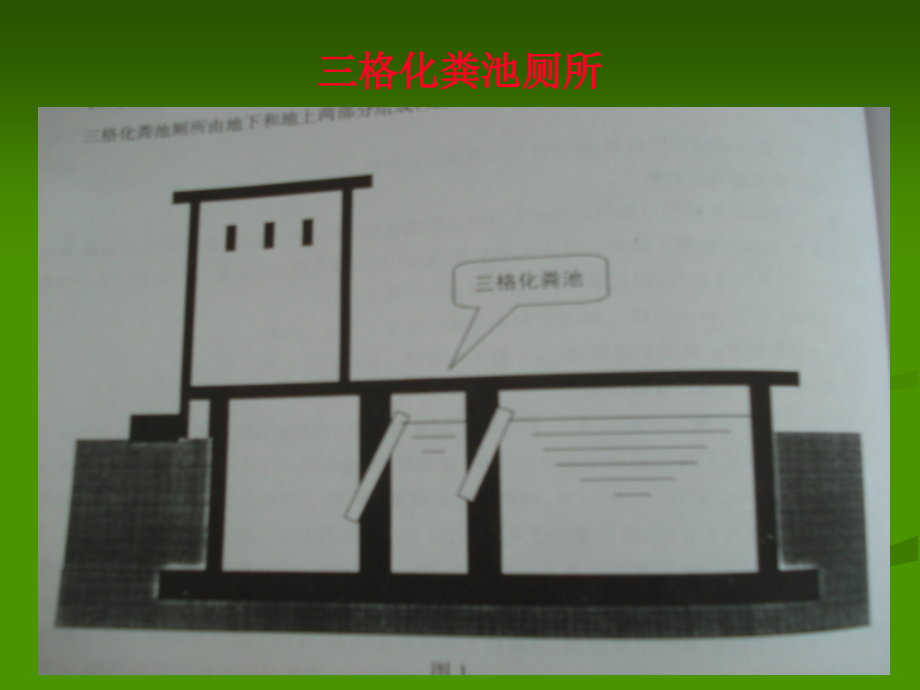

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,三格化粪池厕所,一、原理,三格化粪池设计的基本卫生原理包括：,1,、中层过粪；,2,、沉淀虫卵；,3,、厌氧发酵，降解有机物；,4,、降解粪便和杀卵作用。,三格化粪池是由三个相互连通的密闭粪池组成。,第一池主要截留含虫卵较多的粪便，粪便经过发酵分解，松散的粪块因发酵膨胀而升浮，比重大的下沉，因而形成上浮的粪皮、中层的粪液和下沉的粪渣。,第二池起进一步发酵、沉淀作用，与第一池相比，第二池内的粪皮与粪渣的数量减少，因此发酵分解的程度较低，由于没有新的粪便进入，粪液处于比较静止状态，这有利于漂浮在粪池中的虫卵继续下沉。,分解后的细菌，经过厌氧发酵使粪便达到无害化。,第三池主要起储存粪液的作用。,经过前二格处理的粪液进入第三池，基本上已经不含寄生虫卵和病原微生物，达到粪便无害化要求。,二、结构,三格化粪池厕所结构主要由便池蹲位（或座便器）、过粪管和贮粪池组成。,1,、贮粪池由二根过粪管连通的三个格室密封粪池组成。根据三个池的主要功能依次可命名为截留沉淀与发酵池、再次发酵池和贮粪池。三池的格与格之间由过粪管连通，形式多样，有“品”字形、倒,L,形管等，但以斜插管为首选形式。过粪管用内径,100PVC,塑料管为宜，要求内壁光滑。过粪管安装位置要得当。,2,、便器、盖板、清渣口、出粪口,便器以蹲便器为宜，第一格化粪池盖板留有进粪口和清渣口，进粪口上安装便器，对于直通式便器为防粪水溅起可下接进粪管，管下端插入粪液,30-50cm,左右为宜。,进粪管可设计成水封式，以防蝇防蛆和防臭。进粪管采用内径为,110 mm,的,PVC,塑料管材，要尽量远离过粪口，并紧贴池壁，以减少水冲力对池内的扰动。在安装便器时可不用水泥固定死，进粪口也可作为清渣口。,3,、其它配套物品,洁净卫生纸存放箱，便纸篓，扫帚及刷子，水缸，照明设施等。,三、技术关键（设计参数和要求）,1,、贮粪池的有效容积,三格化粪池容积参数,序,号 用厕人数,粪池容积（,M,3,）,合计 第一池 第二池 第三池,1 4,人左右,2.0 0.67 0.33 1.0,2 4,人左右，水冲式,3.0 1.0 0.50 1.5,2.,第一、二、三池的容积比例,第一池和第二池的容积不同，对寄生虫卵沉淀的效果有一定影响，如果第一池的容积过小，粪便滞留的时间短，达不到粪便分解和沉淀的目的，粪便和虫卵可能进入第二池，增加了第二池的负担。如果第二池容积较小，粪便在第二池的停留时间短，则粪便无害化处理效果就差。一般认为第一池与第二池的容积比为,2,：,1,较为适当。因此三个池的比例一般应为,2,：,1,：,3.,第一池贮存,20,天，第二池贮存,10,天，第三池贮存,30,天。,3,、过粪管位置,第一池到第二池过粪管下端（即粪液进口）位置在第一池的下,1/3,，上端（即粪液出口）在第二池距池顶,100200 mm,左右；第二池到第三池过粪管下端位置在第二池中部,1/2,处，上端在第三池距池顶,100200 mm,左右。过粪管与隔墙的水平夹角应呈,45,度。,四、施工方法,1,、原材料准备：,水泥、砂子、石子,砖、白灰、钢筋,便器、,110pvc,管子,2,、建造方法：,常见有砖砌,水泥预制,浇铸,（,1,）砖砌法,（,2,）水泥预制,3,、建造技术要点,(1),防渗漏，渗漏是三格化粪池易出现的问题，因为化粪池在地下，受地下水浸泡，粪便的腐蚀性也很强，渗漏不仅直接影响厕所的使用，也易造成对周围土壤等的污染。对建材，如砖、水泥质量和砂浆配比的要求较高，建筑工艺应严格把关。,建池时，池的基础应与相邻原建筑物基础保持一定距离。开挖池坑时，如土质较好则采用直壁开挖，使砖块紧贴坑壁砌筑，如土质较差或有地下水，则采用有一定坡度的放坡开挖，并留,15,公分的回填宽度。,（,2,）粪池砌体安装完工后,回填土时应将粪池盖盖好,再回填土并分层夯实。,（,3,）粪池的上沿要高出地面,10,公分，防止雨水流入粪池,.,（,4,）池盖大小要适宜，便于出粪清渣的开启,并保证池内的密闭性。,（,5,）排臭管安装：在第一池安装排臭管，可将第一池内粪便发酵产生的气味及粪尿本身的气味排出，减少厕屋的臭味，提高用厕的的舒适性。排臭管的高度应超出厕屋,50,公分左右。,4,、砖砌化粪池厕所施工,（,1,）放样,在选定的化粪池位置和确定粪池大小后，量好尺寸撒上石灰线。放线时应留出砌砖余地。,土坑的深度为,1.2,米，在底层先铺上,10,公分三合土夯实，在浇上,10,公分混凝土，池的净深度为,1,米；,挖 坑,按化粪池所需的尺寸先砌好四周墙体，,分三格，中间分隔两道墙体，由于第二池较窄，施工有一定困难，因此砌到一定高后抹好水泥在继续砌墙。注意埋放好过粪管各一根。,（,2,）过粪管安装：一池到二池为,110700mmPVC,管，在深度三分之一处时安装，二池到三池为,110500mmPVC,管，在深度二分之一处时安装。过粪管与隔墙形成夹角,45,斜插，并用掺,5%,防水粉的,1:2,水泥砂浆封口。上端在第二、三池距池顶,100200 mm,左右。这样能保证卫生效果,（,3,）化粪池抹面,池内壁采用,1,：,3,水泥砂浆打底一次，再用,1,：,2,水泥砂浆抹面二次，抹面要求密实、光滑。,（,4,）池盖的预制与安装,化粪池的池顶板和池盖均为有钢筋的预制件，厚度,6,10cm,。第一池的盖板要留出放便器的口和出渣口，第二池的盖板也要留出一个口，便于清渣和疏通过粪管，第三池要留出粪口，便于出粪，每个口都要预制小盖。安装盖板时要用水泥砂浆密封，防止雨水渗入，保证池内密封发酵。,（,5,）安装进粪管、便器,将直径,110 mm,的,PVC,塑料管，管长为,30-50cm,，一头固定在便器上，塑料管与便器形成,10,度的夹角，一头从第一池盖板预留口处插入粪池，以便器下口为基础，距后墙,35CM,，距边墙,40CM,，便器高低视需要而定，必要时用砖加高。,穿墙式。粪池在室外，用,100 mm,的,PVC,塑料管，在便器下端用,70,度的弯头连接通向第一池，固定便器。,五、管理要求,1,、启用。新池建成确认无渗漏并需养护两周后正式启用，在第一池内加水，水深以高出过粪管下端口为宜。,2,、控制水量。,3,、清理粪渣。,4,、化粪池的盖板一定要密闭。,5,、户厕建成后统一编码，便于统计管理。,六、三格化粪池的优缺点,1,、优点,：三格化粪池厕所结构简单，易施工，流程合理，管理简单，使用方便。,2,、缺点：,（,1,）工期长，主要是水泥凝固过程长。,（,2,）费用大，原材料涨价，施工人员的工价也相应的涨价。,（,3,）地上占地面积大。,第三章 农村公厕,第一节 概述,农村公厕：公厕包括供村民共同使用的公厕，农村学校公厕、卫生院公厕，建于集贸市场或车站、农村公园等供流动人口使用的公厕,1,、农村公厕设计的一般要求,公厕应当适用、卫生、经济、美观、易于清运粪便。,（,1,）地址选择：地势较高，不易被雨水淹没，且使用者容易到达之处；与饮用水源有一定的距离（一般要求在,30,米以外）,（,2,）建筑水平：厕屋地面比屋外高,15,公分以,上；,（,3,）采光面积与地面积之比：不低于,1,：,6,；,（,4,）蹲位尺寸：,1,1.2,米,0.9,1,米；,（,5,）通道宽度：单排蹲位,1.3,米，双排蹲位,1.5,米；,（,6,）蹲位间隔墙高度：不低于,1.2,米；,（,7,）窗台高度：窗户下沿离地面不低于,1.5,米；,（,8,）为防止对 土壤和地下水的污染且易于洗刷和清洁，厕内地面应采用不透水材料，地面要有,1,1.5%,的坡度并设地漏；,（,9,）三格化粪池、双瓮等粪便处理设施应不渗漏，池盖密封好，掏粪口要高于地面以防雨水流入。,2,、学校公厕的使用特点与设计要求,（,1,）中、小学生上午,7,12,点，下午,2,6,点间使用厕所，最高频率是课间休息,10,分钟。因此，设计上应考虑：,厕所的合理布局：既要考虑厕所与饮用水源、厨房有一定的距离，又不能距教室太远，且在教学楼常年主导的下风侧；,人数较多的学校，应分散设置多座厕所，避免排队拥挤。,每,30,名男生设一个蹲位加小便池，每,20,个女生设一个蹲位,厕所与校园整体布局结合起来，外形雅观，易识别有绿化,（,2,）小学生年龄小采用跨度较小的蹲位，避免深坑大口。,（,3,）老师和学生的厕所应分开设置。,（,4,）男、女厕所的入口应分别设置,（,5,）农村中小学，特别是小学，大多数为走读学习，除水冲式厕所外，设计化粪池时，可按每名学生每天排粪尿量（包括保洁用水）按,1.5L,计算,第二节 三格化粪池公厕,三格化粪池公厕的粪便无害化原理、结构、施工要点等与三格化粪池戸厕基本相同。,1,、适用范围,三格化粪池公厕是一种最常见的一种公厕类型。学校、卫生院、公园、集贸市场、居民住宅区、机关单位均可采用。,2,、三格化粪池容积的确定,（,1,）第一池和第二池的有效容积能容纳,30,40,天的粪量。如果第一池和第二池的有效容积容纳,30,天产粪量，则第一池的停留时间为,20,天，第二池为,10,天。第三池的容积视用肥周期而定，一般不小于第一池和第二池之和。,（,2,）计算方法为每人每日产粪量加清洗水量。,舀水冲洗便器的公厕：村民使用的公厕每人每天按,3.5L,计算；学校公厕：住校生每人每天按,3.5L,计算；走读生每人每天按,1.5L,计算。,集中式水箱冲洗便器的公厕：村民使用的公厕每人每天按,7L,计算；学校公厕：住校生每人每天按,7L,计算；走读生每人每天按,2.5L,计算。,（,3,）化粪池深度,化粪池的深度根据地形及周围建筑物、环境等因素确定，化粪池深度可一致亦可不相同，为便于清掏粪便，第一池、第二池以不超过,2.5,米为宜，第三池为,2,米，但不能少于,1.5,米。,（,4,）各池,容积的计算方法,与三个化粪池户,厕相同。,3,、过粪管,（,1,）过粪管宜采用,150mm,的陶瓷、水泥或,PVC,管。,（,2,）过粪管的安装位置：第一池到第二池过粪管下端（即粪液进口）位置在第一池的下,1/3,，上端（即粪液出口）在第二池距池顶,150 mm,左右；第二池到第三池过粪管下端位置在第二池中部,1/2,处，上端在第三池距池顶,150mm,左右。过粪管与隔墙的水平夹角应呈,60,度。两根过粪管交错安装。若池的容积过大，应增加过粪管的数量。,4,、粪池盖板,由于公厕粪池较大，最好采用钢筋混凝土浇筑池盖。各池留,500500mm,的活动盖板，便于清渣、掏粪。,三格化粪池平面图,三个化粪池在厕屋的两侧,标准的学校卫生厕所,简易的学校卫生厕所,第三节 双瓮式公厕,双瓮漏斗式厕所是全国爱卫会推广的七种无害化卫生厕所类型之一，起源于河南省虞城县。该类型厕所形似农民盛水的瓮（缸），两头小中间大。两组为一套形成“双瓮”模式埋于地下处理粪便，一组瓮体分上下两截制造，安装时上下两截镶嵌，四组瓮体组成前后瓮器，两组瓮体中间由过粪管连接，便器呈漏斗状安装在前瓮上，称为双瓮漏斗式无害化卫生厕所。双瓮漏斗式厕所具有结构简单、制造方便、成本低廉、易于安装、便于运输、无害化效果显著等优点，适合在我国北方地区推广使用。,原理,双瓮漏斗式厕所主要由漏斗形便器、前后两个瓮型粪池、过粪管等部分组成。其粪便无害化原理与三格化粪池厕所相似，主要是利用厌氧发酵、中层过粪、沉淀虫卵，利用微生物拮抗作用等综合因素，使后瓮粪池粪液达到无害化标准要求。建造方法和戸厕一样，公厕只是将后瓮连接起来，将粪液排入已修建的池内。,栾家坪卫生院,栾家坪卫生院,栾家坪卫生院,第四节 公厕管理,公厕使用的人数多，如果管理不好，仍然达不到清洁、卫生的目的，管理非常重要。,1,、公厕必须订立使用管理公约，共同遵守、维护公厕的清洁卫生。,2,、公厕必须每日清扫、冲洗，保持经常清洁。,3,、公厕必须专人管理。集贸市场的公厕、村民使用的公厕均应设专职或兼职清洗管理员，负责每日清扫、冲洗、保洁。学校公厕除学生每日轮流清扫外，还应有校厕管理负责人。,4,、三格化粪池、双瓮公厕，应定期清掏粪便，以免粪液外溢污染环境。,
