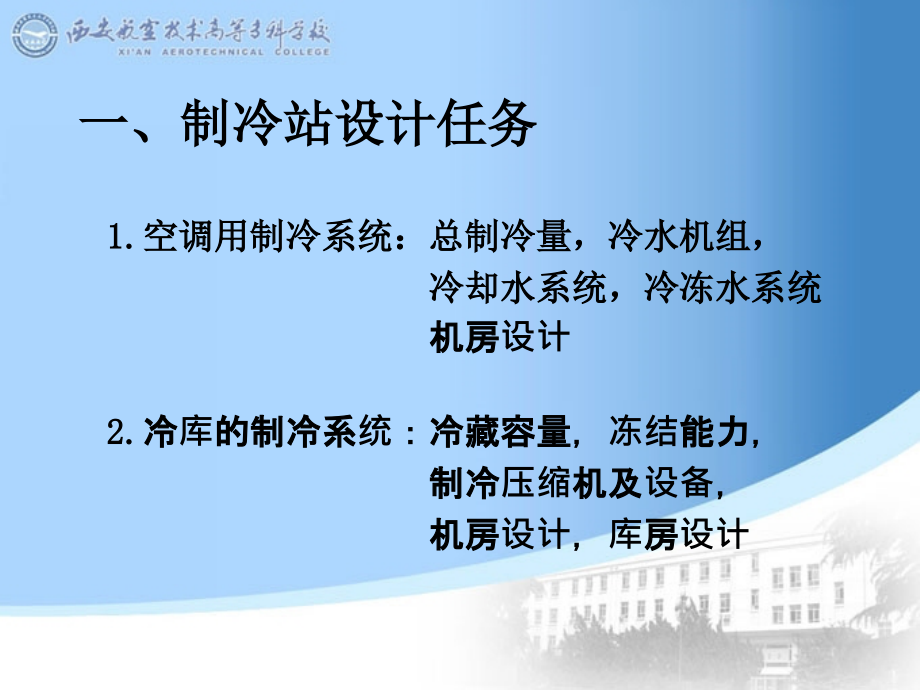

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第22,讲,制冷站设计,制 冷,技 术,1.,空调用制冷系统,：,总制冷量，冷水机组，,冷却水系统，冷冻水系统,机房设计,2.,冷库的制冷系统：冷藏容量，冻结能力，,制冷压缩机及设备，,机房设计，库房设计,一、制冷站设计任务,二、收集设计原始资料,冷负荷资料：,来源随制冷工艺的不同而异，如空调用制冷系统,，,其冷负荷由,空调计算,提供。同时要了解用户要求的供冷方式（直接、间接）。,当地气象资料,：,夏季空调室外计算干球温度和湿球温度，相对湿度，大气压，全年主导风向等。,水质资料：,水源的水质资料：浑浊度、含铁量、,PH,值、水温、供水情况等。,地质资料：,通常由土建专业提供。,设计手册：,制冷空调工程设计规范、制图标准图集等。,设备样本资料：,冷水机组、水泵、冷却塔、水处理器和水过滤器、管件、阀门等。,主要材料资料等：,保温材料、管材的技术性能规格等。,发展规划资料。,（一）设计说明书：,1,前言,2,目录,3,设计任务,4,原始资料,5,设计步骤,6,机房布置,7,设备及材料,明细表,8,参考文献,（二）制图：,1,、制冷系统工艺流程图,2,、空调制冷站平面布置图、剖面图、安装图,三、编写设计说明书并制图,序号,设备及材料名称,规格型号,单位,数量,备注,四、实例,设计题目：,西安市某商场空调用制冷机房设计,已知：建筑面积为,10000,m,2,空调冷负荷,1500,kW,冷冻水出水温度,7,，回水温度,12,四、实例,原始资料,1,地点：西安市,（北纬,3418,，东经,10856,，海拔,396.9,m）,2,室外气象参数,：,夏季空调室外计算干球温度,35.2,夏季空调室外计算湿球温度,26,冬季空调室外计算干球温度,-8,冬季空调室外计算相对湿度,66%,冬季大气压力,978.7,kPa,夏季大气压力,959.2,kPa,3,冷负荷,空调冷负荷,1500,kW,提供空调冷冻水，出水温度,7,，回水温度,12,4,建筑资料,制冷站为单层建筑，,建筑平面图,由土建专业提供。,1,、初选：,螺杆式冷水机组，制冷剂,R22,2、,确定制冷量：,3,、工况换算：,间冷式蒸发器：,t,0,t,水2,（,46,）,水冷式冷凝器：,t,k,t,平均水温,（,57,）,负荷换算：,4,、查,样本,：,两台,-,LSBLG860/M,螺杆式冷水机组（无备用）,5,、列出冷水机组主要技术参数,四、实例,冷水机组,用户实际需要的制冷量,制冷系统本身和供冷系统的损失量,A,为冷损失附加系数：,直接供冷,A 0.050.07,间接供冷,Qo,1744kW,时，取,A0.070.1,四、实例,冷却水系统,1,、冷却塔：,冷水机组冷却水流量为,179,m,3,/h,冷却塔设计处理水量为,L=179,1.2,=214.8 m,3,/h,样本选型,：两台,DBNL,3,-200,型冷却塔（无备用）,列出主要参数,2,、冷却水泵,：,水泵流量,L=179,1.2,=214.8m,3,/h,水泵扬程,P=(1.11.2)H,max,=1.216.61=19.93 mH,2,O,样本选型,：三台,150,RK180-25,型水泵（两用一备）,列出主要参数,3,、水处理设备：,根据输水管径和处理水流量,=179,2=378,m,3,/h,样本选型,：一台,YTD-250F,型电子水处理仪,列出主要参数,四、实例,冷冻水系统,1,、集水器和分水器：根据冷冻水总流量,=296 m,3,/h，,断面流速,V=0.5m/s,集水器和分水器管径：,查阅管子规格，选用,D,N,500,无缝钢管。,若冷水机组供给两个空调分区，则,d,1,=200mm，d,2,=200mm，d,3,=150mm,确定管长：,L=l,1,l,2,l,3,+l,4,=1460mm,2,冷冻水泵：冷水机组的冷冻水流量为,148,m,3,/h,水泵流量,L,1.2,148177.6m,3,/h,冷冻水系统扬程为,30,mH,2,0,样本选型,：三台,150,RK180-32,型水泵（两用一备）,列出主要参数,3,膨胀水箱：有效容积,Vp,=tVs=0.08m,3,样本选型,：1,号方形膨胀水箱,列出主要参数,4,水处理设备：根据输水管径和处理水流量,=148,2=296,m,3,/h,样本选型,：一台,YTD-200F,型电子水处理仪,列出主要参数,配管间距,L,1,=d,1,60,L,2,=d,1,d,2,120,L,3,=d,2,d,3,120,L,4,=d,3,60,四、实例,设备明细,主要设备明细表,序号,名称,数量,单位,备注,1,LSBLG860/M,型冷水机组,2,台,2,150,RK180-32,型冷冻水泵,3,台,两用一备,3,150,RK180-25,型冷却水泵,3,台,两用一备,4,DBNL,3,-200,型冷却塔,2,台,5,YTD-250F,型电子水处理仪,1,台,6,YTD-200F,型电子水处理仪,1,台,7,分水器,1,个,8,集水器,1,个,9,1,号方形膨胀水箱,1,个,四、实例,机房设计,1,技术要求：,（,1,）制冷机房应有良好的通风,（,2,）机房应考虑噪声与振动的影响,（,3,）机房应有排水措施,2,建筑布局要求：,（,1,）机房面积应保证设备安装有足够的间距和维修空间,（,2,）制冷机房的净高应比制冷机高出,12,m,（3）,大、中型机房内的主机宜与辅助设备及水泵等分间布置,3,设备安装设计：,（,1,）主要通道和操作走道宽度为,1.52,m。,（2）,设备安装应预留拆装、检修空间。,（,3,）管路布置应便于装设支架，连接管道应留有安装管路附件的位置。,（,4,）仪表应安装在便于观察的地方，阀门高度离地,1.21.5,m,便于操作。,（,5,）机房设备布置应与机房通风系统、消防系统和电气系统等统筹考虑。,4,设备、管道和附件的防腐和保温,四、实例,制图,1,、制冷系统工艺流程图(,标注,图例,、管道管径和坡度坡向,),2,、设备布置平面图(,标注二维定位尺寸,),3,、管道布置图(,标注管件、管道管径和坡度坡向,),4、设备布置剖面图(,标注高度定位尺寸,),
