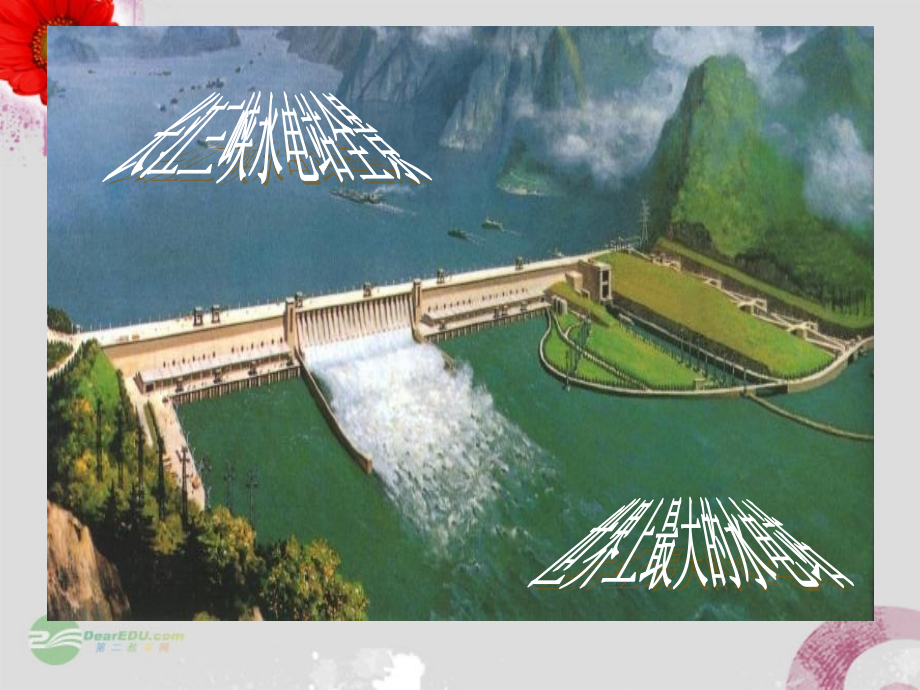

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,3.4,变压器,长江三峡水电站全景,世界上最大的水电站,一、,远距离输电,的困难,1,、实际需要：输电距离达几千千米，输电电,压达几百千伏。,2,、发电方面：大型发电机发出的电，按等级,一般有,10.5kV,、,13.0KV,、,15.75KV,和,18.0KV,几种，不符合,远距离,送,电,的要求。,3,、用电方面：家里用的是,220V,，地铁机车的,电压是,50V,困难：,需要将电压变高,或变低,输电过程示意图,变压器,二、变压器的结构,二、变压器的结构,变压器由闭合铁芯和绕在闭合铁芯上的原,副线圈组成。或称初级、次级线圈。,U,1,U,2,原线圈,闭合铁芯,n,1,n,2,副线圈,变压器的结构示意图,铁芯由硅钢片叠合而成，结圈由漆包线绕成。,说明：原线圈接前一级，副线圈接下一级。,变压器在电路中的符号,:,原线圈,铁芯,副线圈,U,1,U,2,三、变压器的作用,改变交流电压,四、探究变压器两个线圈的电压关系,四、探究变压器两个线圈的电压关系,-,实验结果,1,、关系：,2,、升压变压器：能升高电压的。,U,2,U,1,五、变压器为什么能改变电压,工作原理,原线圈中通过电流时，铁芯中产生磁场，由于交变电流的大小和方向都在不断变化，铁芯中磁场的强弱和方向也都在不断变化。副线圈与原线圈是套在同一个铁芯上的，通过副线圈的磁场也在不断变化，于是就在副线圈内产生了感应电动势。,这个过程叫,互感,。,线圈的各匝之间是串联的，每匝的感应电动势加在一起就是整个线圈的感应电动势。因此，在同一个铁芯上，匝数多的电压高。,电压与匝数成正比。,小结,一、变压器的构造：,由闭合铁芯和绕在闭合铁芯上的,原,副线圈组成。或称初级、次级线圈。,二、电路符号图：,三、,变压器的作用：,升高或降低交流电压，且,注意：不能改变直流电压！,四、,变压器的工作原理：互感。,U,1,n,1,n,2,U,2,【,例,2】,一台理想变压器原线圈的匝数为,4400,匝,与,220V,的电源相连,当副线圈接入额定电压为,36V,的灯泡时,能够正常发光,.,则变压器副线圈的匝数为,(),A 36,匝,B 72,匝,C 720,匝,D 1440,匝,【,例,3】,一理想变压器，其原线圈,2200,匝，副线圈,440,匝，并接一个,100,的负载电阻，,（,1,）当原线圈接在,44V,直流电源电源上时，电压表示数为,_V.,（,2,）当原线圈接在,220V,交变电源上时，电压表示数为,_V,，,.,
