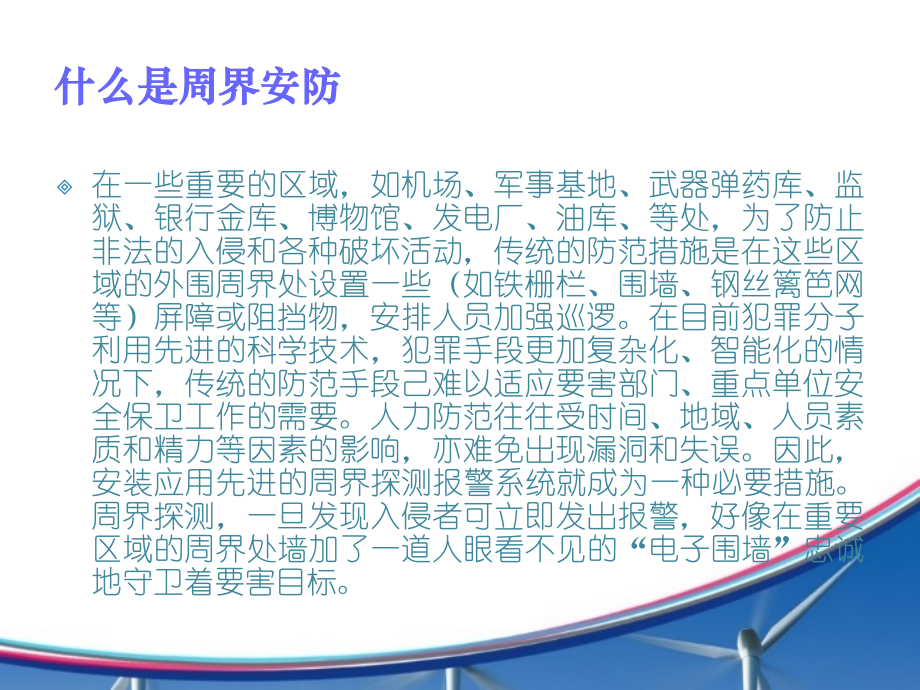

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,*,单击此处编辑母版文本样式,第二级,单击此处编辑母版标题样式,安全防范技术,周界防范技术,什么是周界安防,在一些重要的区域，如机场、军事基地、武器弹药库、监狱、银行金库、博物馆、发电厂、油库、等处，为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些（如铁栅栏、围墙、钢丝篱笆网等）屏障或阻挡物，安排人员加强巡逻。在目前犯罪分子利用先进的科学技术，犯罪手段更加复杂化、智能化的情况下，传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。人力防范往往受时间、地域、人员素质和精力等因素的影响，亦难免出现漏洞和失误。因此，安装应用先进的周界探测报警系统就成为一种必要措施。周界探测，一旦发现入侵者可立即发出报警，好像在重要区域的周界处墙加了一道人眼看不见的“电子围墙”忠诚地守卫着要害目标。,周界安防的最新概念是什么？,全新的周界报警系统概念：,“阻挡为主,报警为辅”，威慑和报警双重功能集于一身,安全性好、误报率低、威慑性强、可靠性高、适应范围广,无盲区、无死角、无漏洞,目前国际上应用的周界探测报警器材及系统主要有以下几种：,脉冲式电子围栏,微波墙式报警器,主动红外报警器,泄露电缆式周界探测报警系统,驻极体振动电缆报警系统,光纤传感器周界报警系统,张力围栏,主动红外报警探测,1、周界防范组成,由前端、传输、控制中心三部分组成。,2、前端产品,前端是由周界报警探测器组成，采用主动红外对射探测器。,本系统共布n对不同规格的红外对射。,对射探头由一个发射端和一个接收端组成。发射端发射经,调制后的两束红外线，这两条红外线构成了探头的保护区域,（图1）。如果有人企图跨越被保护区域，则两条红外线被,同时遮挡，接收端输出报警信号，触发报警主机报警（图2）。,如果有飞禽（如小鸟、鸽子）飞过被保区域（图3），,由于其体积小于被保护区域，仅能遮挡一条红外射线，,则发射端认为正常，不向报警主机报警。,红外对射探头,红外对射全名叫“,光束遮断式感应器,”(Photoelectric Beam Detector)，,其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。,其侦测原理乃是利用红外线经LED红外光发射二极体,再经光学镜面做,聚焦处理使光线传至很远距离,由受光器接受。当光线被遮断时就会发出警报。,红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。红外,光不间歇一秒发1000光束，所以是脉动式红外光束。由此这些对射无法,传输很远距离（600米内）。,利用光束遮断方式的,探测器,当有人横跨过,监控防护区时，遮断不可见的红外线光束而引发警报。常用于室外围墙报警，,它总是成对使用：一个发射，一个接收。发射机发出一束或多束人眼无法,看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生,变化，放大处理后报警。红外对射探头要选择合适的响应时间：太短容易,引起不必要的干扰，如小鸟飞过，小动物穿过等；太长会发生漏报。通常,以10米/秒的速度来确定最短遮光时间。若人的宽度为20厘米，则最短遮断,时间为20毫秒。大于20毫秒报警，小于20毫秒不报警。,目前，常见的主动,红外探测器,有两光束、三光束、四光束，,距离从30米到250米不等，也有部分厂家生产远距离多光束的“光墙”，,主要应用于厂矿企业和一些特殊的场所。,接 收端,发,射,端,接收,端,对射探测器,对射探测器,3、传输（多线制）,传输从该周界接收的各种报警信息通过4芯通讯线传输到控,制中心主机的报警主机，再与监控系统联动，布线简单维护,方便，整个报警系统采用独立星型连接，一对损坏不影响,其他对射的工作，从而保证整个系统在通讯上的安全与可靠，,防止恶意的复制与侦测，从而保证周界报警信号有效，快速,的传输到学校的报警中心。,4、中心（多线制）,中心控制中心由八防区（十六、三十二防区多功能报警主机、,编程控制键盘、警铃警灯等组成。通过键盘、软件对前端设备,进行布/撤防，在布防期间，若发生非法入侵，当报警被触发时，,键盘上的LED显示具体报警点，同时警号发出声光告警，提示值,班人员注意，并出警查看，如有监控联动，则同时进行硬盘录像。,同时进行报警中心报警状态、报警时间记录。,功能特点：通过对小区、工厂安装周界防越报警系统，可以达到以下目的：,脉冲式电子围栏,电子围栏是目前最先进的周界防盗报警系统，它由 高压电子脉冲主机 和 前端探测围栏 组成。高压电子脉冲主机是产生和接收高压脉冲信号，并在前端探测围栏处于触网、短路、断路状态时能产生报警信号，并把入侵信号发送到安全报警中心；前端探测围栏由杆及金属导线等构件组成的有形周界。电子围栏 是一种主动入侵防越围栏，对入侵企图做出反击，击退入侵者，延迟入侵时间，并且不威胁人的性命，并把入侵信号发送到安全部门监控设备上，以保证管理人员能及时了解报警区域的情况，快速的作出处理。,脉冲电子围栏系统主要由哪些部分组成？,电子脉冲围栏系统主要由集脉冲发射，报警于一体的探测控制器、电子围栏二大部分组成。通常，电子围栏在室外，沿着原有围墙（例如砖墙、水泥墙或铁栅栏）或独立式安装在地面上，近端连接探测器。,电子围栏工作原理,电子围栏主机输出端产生高压脉冲并传输到前端围栏上，形成回路的前端围栏将脉冲回传到主机的接收端，如果有人穿越（短路）、剪断,(,断路,),前端围栏或者破坏主机，主机会产生报警信号并把报警信号同时传给现场的报警器和监控中心。,电子围栏的安全性,系统采用高电压、低电流设计，虽然电压可 高达上万伏，对入侵者的威慑感很强，但单个脉冲电量只有,2.5,毫库伦,(,传统高压电网的单个脉冲电量为,40,毫库伦,),，在一秒的脉冲周期中，峰值为,300,毫安的持续时间仅,1.5,毫秒，非常短。所以电子围栏的脉冲能量仅可以达到威慑作用，对人体无任何伤害。,本产品经国家公安部型式检验，符合安全规范，可以安装在任何需要安全防护的场所。,脉冲电子围栏系统主要功能有哪些？,1,、,阻挡功能,：通过系统前端围栏导线上的脉冲高压信号电击入侵者，使其放弃入侵企图，从而实现阻挡功能。系列主机采用两极化设计，可以做多每个电子围栏导线都具有电击阻挡功能，增加了实际阻挡效果。,2,、,威慑功能,：脉冲高压信号对正常人有直接的威慑效果，入侵者被电击后也会形成心理障碍，从而达到威慑效果，有效减少入侵企图。,3,、,报警功能,：有断线、短路（相邻围栏线间短路、对地短路）、防拆报警方式，脉冲主机报警原理与传统的红外线对射、感应报警方式有本质区别，误报率极低，主机内置常见误报因素排除方法，基本不受天气、地形、小动物、植物枝叶等影响而误报警。,4,、,即可自成系统，也可联动使用,：脉冲电子围栏既可以单独使用，也可以与其它安防系统集成实现联动。,主机有一组常开和常闭的干接点开关量输出接口，与红外对射一样，可以与所有支持标准开关量接口的设备进行联动，如通用报警主机、声光报警灯、警号等。,一台主机可以支持,200,米的,4,线制围墙围栏，在实际应用中，可以根据实际需求划分设置防区的长度和数量（每防区配置,1,台主机）。如果划分多个防区，需要将各防区的主机与其他安防系统（如红外、感应、振动、监控等）都集成到中央报警系统中，也是通过主机的常开和常闭联动接口来实现的。,5,、,设计灵活、安装方便,：系统前端的电子围栏作为有形的物理屏障，既可以附属安装在现有的周界围墙（或栅栏）上，也可以独立式安装在地面上，电子围栏既可垂直安装也可倾斜一定角度安装，提供更宽阔的物理屏障，防止入侵者以攀爬和破坏,的方法入侵。电子围栏的高度、防区长度等都可以根据周界地形需求进行设计安装。,6,、,无盲区、无死角,：由于系统前端的围栏可以随地形走势任意安装，所以不会形成死角和盲区。,7,、,安全可靠,：脉冲电子围栏与传统交流电网有本质区别，脉冲主机输出的低能量（不大于,4,焦耳）、低频率（约,1HZ,）脉冲高压信号（,3KV5KV,）符合国家标准，不足以对人体构成伤害，是安全的。,8,、,防护效率高,：第一，系统误报率极低，不会因频率误报警而影响正常的工作秩序，第二，阻挡威慑功能可以有效减少入侵企图，第三，由于电子围栏的阻挡作用，系统是在入侵者跨越电子围栏之前发出报警信号，而不是在翻越之后，延滞入侵时间，使安全保卫人员能及时到达现场。因此，脉冲电子围栏系统具有更好的防护效率。,9,、,维护简单,：脉冲电子围栏系统维护非常简单，当围栏被意外破坏时（支架损坏、围栏断线），只需恢复即可，不需要专业的技术。脉冲主机稳定可靠，并且我们是以“先换后修”的售后方式，以尽量缩短故障时间。,脉冲电子围栏系统对工程商的优越性：,1,、对于周界安防系统设计而言，在使用了电子脉冲围栏系统后，可以取消周界监控设备的设置，减少了业主的支出，使工程商在竞标过程中容易胜标。,2,、电子脉冲围栏系统引入了阻挡为主的智能化防范的新概念，在技术上和功能上取得了根本性的突破，为胜标提供了技术上的竞争优势，容易被用户接受。,3,、本系统结构可靠，使用寿命特长，使用成本（每年平均成本和维护费用）降低了，这对工程商和业主均有利。,4,、电子脉冲围栏系统安装调试方便，可降低施工费用，稳定可靠，使用寿命长，误报率低，基本上无需售后服务，故大大降低成本。,主机技术参数,高压脉冲：,5KV,10KV,低压脉冲：,700V,1000V,脉冲周期：,1S,脉冲持续时间,0.1s,脉冲电流峰值,10A,脉冲最大电量,2.5mc,脉冲最大能量,4.0J,系统功耗：单防区,10W,温度：,-40,70,相对湿度 ,95%,重量：,4.5kg,电子围栏键盘控制,一个键盘可通过,485,总线控制,1,8,个防区；可对各防区主机进行布防、撤防、选择警戒电压；可以设置管理员与操作员多重密码；有报警提示音、报警类型及防区显示。,电子围栏计算机（软件）控制,通过电脑控制软件可以对电子围栏系统的每个防区进行点对点的控制，可控制,15,个防区。,超过,15,个防区，可通过网络转换器与计算机连接，可将,1,15,个防区视为一个虚拟基站，实现多个基站局域网远程集中管理。,远程对每个防区进行布防、撤防、复位。,远程对每个防区进行高低压转换。,电子地图可直观的显示报警防区的准确位置，并显示报警类型。,报警类型：短路、断线、防拆三种报警信号；报警时间的记录可直接查询和打印。,电子围栏与视频监控及电话联动,当有非法入侵时，电子围栏主机产生报警信号，报警信号通过报警主机存储处理后，分别联动视频监控系统和报警电话，相应的监控录像机将所在防区具体情况进行现场录像存储或者通过显示器自动弹出报警防区现场画面。同时报警电话拨打相关人员的电话进行电话报警。大屏幕电子地图及电脑会将具体的报警信息发生的防区位置在屏幕上显示出来，供相关人员查看处理。,周界安防类产品比较,电子围栏安装示意图,电子围栏实用范围,电子围栏以其独特的性能，被广泛应用于变电站、炸药库、炸药厂、别墅、小区，学校、机场、牧场、电厂、水厂、工矿企业、物资仓库、工业重地、政府机构、文物场所、军事设施、监狱、看守所等场所。,系统介绍,电子围栏前端,小区别墅,周界,案例,私人别墅,政府军警经典案例,电子围栏安装方式,12,线制安装,拐角安装,围墙标准型,30,度前端,屋顶安装方式一,铁栅栏上安装,屋顶安装方式二,张力围栏,利用1.2mm金属钢丝绳，外观类似电子围栏,无电压、无电流。,通过检测围栏张力和围栏金属丝位移实现报警。,可靠性高，危险性小、成本低。,注意：,每一个独立防区不宜超过50米。,主动红外应避免阳光直射,张力围栏当围栏金属线位移75mm时实现报警,
