矿灯工操作规程.docx

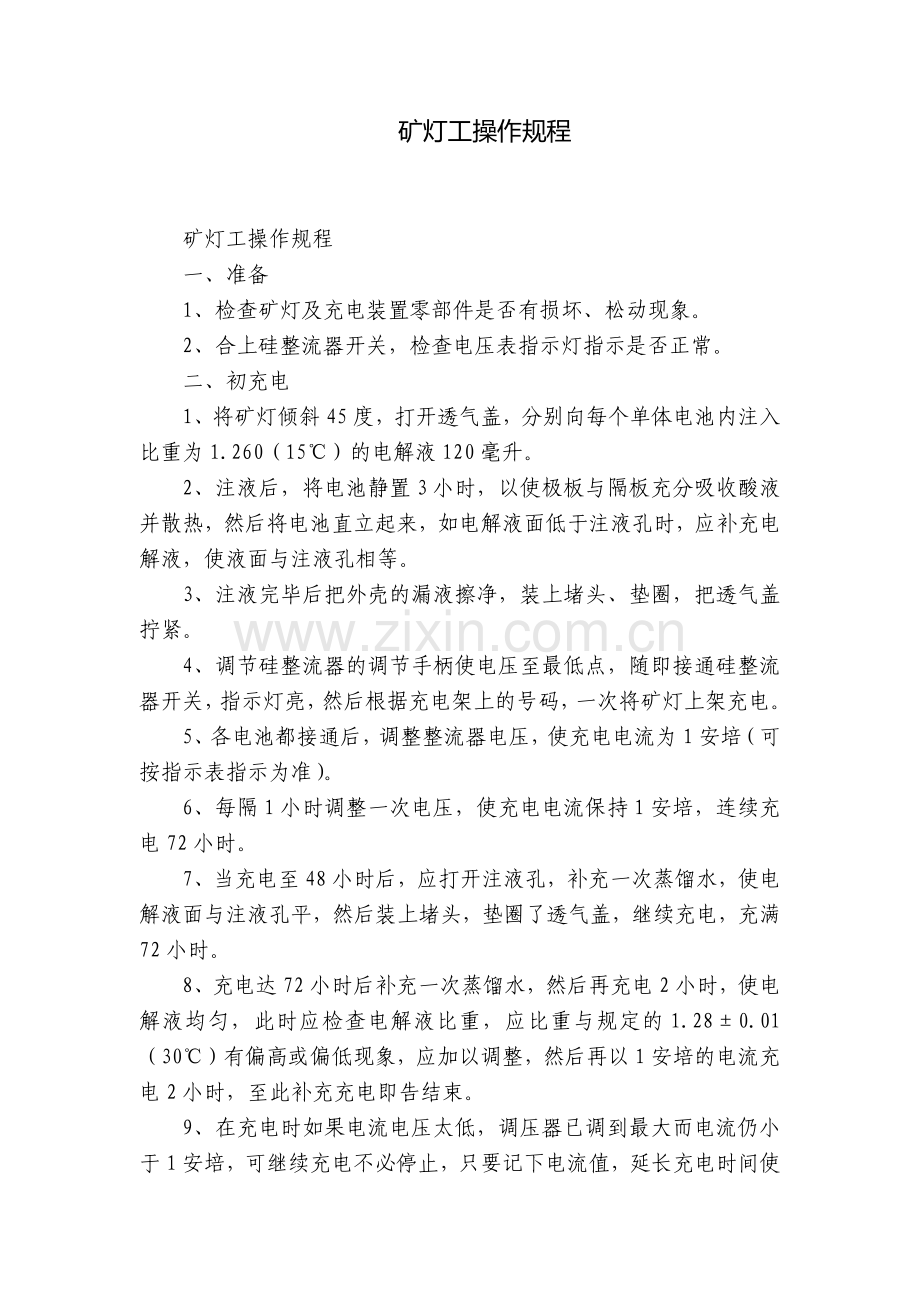

矿灯工操作规程

矿灯工操作规程
一、准备
1、检查矿灯及充电装置零部件是否有损坏、松动现象。
2、合上硅整流器开关，检查电压表指示灯指示是否正常。
二、初充电
1、将矿灯倾斜45度，打开透气盖，分别向每个单体电池内注入比重为1.260（15℃）的电解液120毫升。
2、注液后，将电池静置3小时，以使极板与隔板充分吸收酸液并散热，然后将电池直立起来，如电解液面低于注液孔时，应补充电解液，使液面与注液孔相等。
3、注液完毕后把外壳的漏液擦净，装上堵头、垫圈，把透气盖拧紧。
4、调节硅整流器的调节手柄使电压至最低点，随即接通硅整流器开关，指示灯亮，然后根据充电架上的号码，一次将矿灯上架充电。
5、各电池都接通后，调整整流器电压，使充电电流为1安培（可按指示表指示为准）。
6、每隔1小时调整一次电压，使充电电流保持1安培，连续充电72小时。
7、当充电至48小时后，应打开注液孔，补充一次蒸馏水，使电解液面与注液孔平，然后装上堵头，垫圈了透气盖，继续充电，充满72小时。
8、充电达72小时后补充一次蒸馏水，然后再充电2小时，使电解液均匀，此时应检查电解液比重，应比重与规定的1.28±0.01（30℃）有偏高或偏低现象，应加以调整，然后再以1安培的电流充电2小时，至此补充充电即告结束。
9、在充电时如果电流电压太低，调压器已调到最大而电流仍小于1安培，可继续充电不必停止，只要记下电流值，延长充电时间使电池充满12小时即可。
10、矿灯在初充完毕后，放置两小时后在矿灯房进行放电试验，测定点灯时间，在5次充放循环内，点灯时间达到11小时，而电池电压不低于3.5伏，即可正常使用。
11、初充电后，用细螺丝刀按反时针方向转动硅整流器的调节孔，使电压至4.9伏。
三、日常充电
日常充电采用恒压并联充电法，在充电架上进行。
1、将矿灯对号依次放在充电架上，电路接通，如充电指示器有指示，则表示充电正常。
2、日常充电时间不得少于12小时，充电完了时，充电电流应低于0.1安培。
四、充电注意事项
1、在充电过程中，由于充电电压比灯泡额定电压高，容易烧坏灯泡，因此，充电时应关闭灯头开关，使灯熄灭。
2、在初充电过程中，充电24小时后，各个电池的充电指示针应和指示表的指在同样的位置，都在1安培左右，如果有个别充电指示器的指针不动或相差太远应当检查各自接触情况。
3、有初充电前应做好准备，保证在初充过程中不中断充电电流，否则将影响电池的使用质量。
4、对一般经过正常放电的电池，在充电开始时，其充电电流为2安培左右。但由于放电情况不同，充电电流会有所差异，如果有个别电池的充电电流特别小，则应仔细检查充电回路内各接触点是否有毛病。
5、公休假日电池可能不拿下充电架，也不必把充电电路切断，不会引起过充电，同时由于电池放电情况不一样，可以利用公休假日的充电时间，进行一次“均衡充电”，以使各个电池达到相同的充电状态。
6、在充电过程中，如外电源突然被切断，应立即反悔线个灯的灯头向反时针方向旋转，切断充电电路，否则当交流电源切断后，电池就会通过充电器放电。
7、硅整流器上的电压表每月须用标准电压表校验一次。
五、日常使用时应注意事项
1、使用中不应过放电,如经常过放电,会降低电池使用寿命。
2、对已用过的矿灯停止使用一个月以上，每月进行一次日常充电，以保护电池。
3、硅整流器内应经常清理，保持清洁。
4、充电架各部分应保持清洁干净。
5、充电架上如漏有电解液，应立即清洗，充电架隔板上不应有污迹，以免使充电器及充电架隔板上皮板变质受损。
六、调制电解液
1、配制电解液时，要戴好防护镜。应使用铅槽或瓷质耐酸槽，并应在耐温100℃以上，不得使用不耐酸的一般金属器具。配制时一定要将浓酸缓慢倒入蒸馏水中，切不可将蒸馏水倒入浓硫酸内，以防液体溅泼或者发生爆炸事故。
2、充电后电解液比重为1.28±0.01（30℃）稀硫酸。
七、补充蒸馏水和调电解液比重
在充电过程中，由于电解和蒸发，电池内蒸馏水将有所消耗，故应定期补充蒸馏水以免液面降至极板边缘以下，而降低电池寿命，连续使用的矿灯，每15天应补充一次蒸馏水。
八、补充蒸馏水的工序
1、使用 柱搬手打开透气盖，取下垫圈和堵头。
2、将电池放直，用注液器将蒸馏水注入每个单体电池内，补到液面与注液口相平为止。
3、使用15天后，每个单体电池约耗水8--10毫升，在补水时每个单体电池应补入8--10毫升。
4、每三个月应正规地调整一次电解比重。
5、补充蒸馏水后，把外壳上的漏液擦干净，上好堵头、垫圈及透气盖，如电池补水次数过多，应仔细检查电池槽是否有破碎现象。
九、矿灯充电架硅整流器停送电要注意防止触电，检修充电架硅整流器要停电后方可进行。
