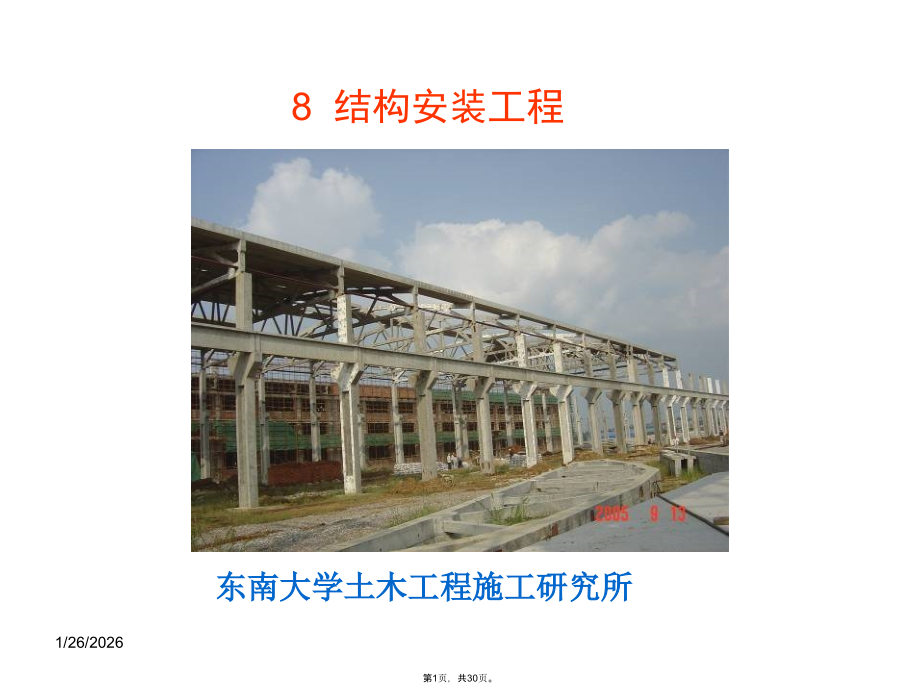

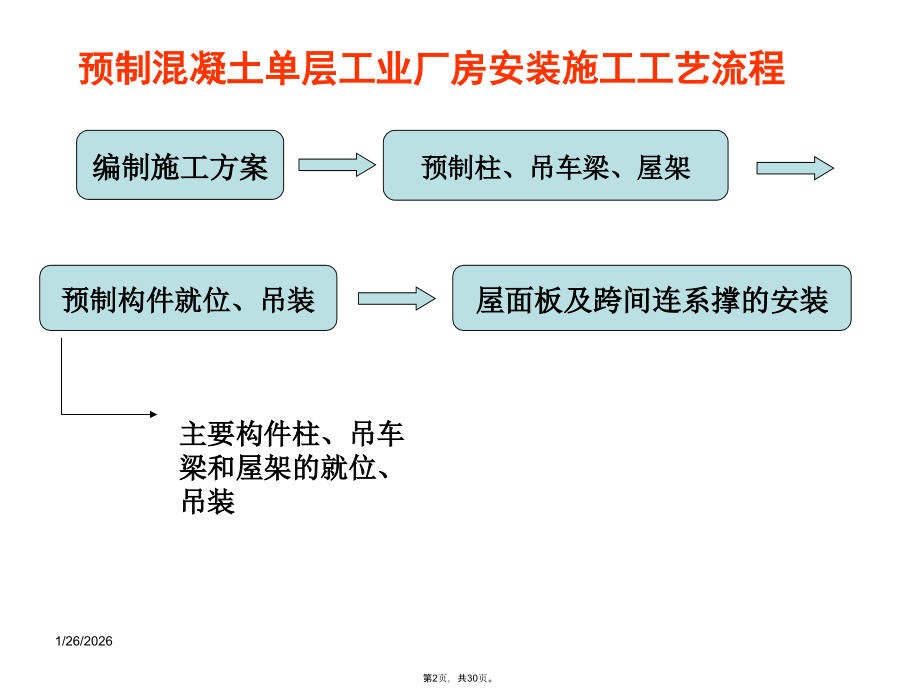

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/7/2009,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,8 结构安装工程,东南大学土木工程施工研究所,1/26/2026,第1页，共30页。,编制施工方案,预制柱、吊车梁、屋架,预制构件就位、吊装,屋面板及跨间连系撑的安装,主要构件柱、吊车梁和屋架的就位、吊装,预制混凝土单层工业厂房安装施工工艺流程,1/26/2026,第2页，共30页。,柱的预制一般采用平卧叠层预制，预制的位置与柱的吊装方案有关。吊车梁一般在吊装位置附近预制，直立预制。,平卧叠层预制柱,预制吊车梁,1/26/2026,第3页，共30页。,屋架属大型预制构件，其预制位置由安装施工方案决定，特别与吊机的就位和吊装行走路线和停机位置有关。一般屋架也采用平卧叠层浇筑预制。,平卧叠层预制屋架,1/26/2026,第4页，共30页。,预制屋架时，屋架下弦预应力孔道的留设可采用钢管抽芯成型。在跨中留设套管，将两抽芯钢管连接在一起，混凝土浇筑时及浇筑后，定时转动钢管至混凝土达终凝强度并不塌孔后将钢管抽出。,连接套管,抽芯钢管,1/26/2026,第5页，共30页。,屋架预制位置及方向应根据就位和吊装方法决定。,1/26/2026,第6页，共30页。,叠层平卧预制屋架的预应力张拉采用由上而下的逐层超张拉程序。预制时应注意减小叠层面间摩擦力。,固定端的挤压锚,张拉端的夹片锚,1/26/2026,第7页，共30页。,屋架的就位可采用纵向就位和斜向就位，这与屋架吊装方案有关。,屋架纵向就位,1/26/2026,第8页，共30页。,为提高吊装效率，屋面板可采用叠吊，图为两块屋面板的叠吊。,屋面板吊装,1/26/2026,第9页，共30页。,预制混凝土构件单层工业厂房吊装时，一般先吊装预制柱，可同步吊装吊车梁。吊装屋架时必须同步安装必要的屋架间连系撑，形成必要的稳定区格。,1/26/2026,第10页，共30页。,厂房端部屋架间跨中竖向连系桁架,下弦系杆,屋架间水平剪刀撑,屋架间端部竖向连系桁架,1/26/2026,第11页，共30页。,大型屋面板的安装应注意对称，防止屋架承受偏心荷载，引起非对称荷载下的坍塌。,屋面板对称安装,1/26/2026,第12页，共30页。,1/26/2026,第13页，共30页。,预制混凝土装配式框架结构的安装,预制装配框架的楼面一般可采用叠合板形式。预制预应力混凝土薄板一般采用在工厂内长线台座上生产，用高强钢丝作为预应力钢丝，板厚一般在50mm左右。,1/26/2026,第14页，共30页。,运至施工现场的预制预应力混凝土薄板。,1/26/2026,第15页，共30页。,将工厂预制的先张法预应力梁安装在钢管支架上。,1/26/2026,第16页，共30页。,将预制的预应力混凝土薄板吊装到预制梁之间。,1/26/2026,第17页，共30页。,用预制的预应力混凝土薄板作为永久性模板，梁柱节点处的混凝土现场浇筑，形成现浇节点，有利于抗震。,1/26/2026,第18页，共30页。,1/26/2026,第19页，共30页。,吊装屋架时必须同步安装必要的屋架间连系撑，形成必要的稳定区格。,厂房端部屋架间跨中竖向连系桁架,预制时应注意减小叠层面间摩擦力。,南京奥体中心体育场工程采用600t履带吊吊装跨度为360m钢大拱的节段。,用预制的预应力混凝土薄板作为永久性模板，梁柱节点处的混凝土现场浇筑，形成现浇节点，有利于抗震。,预制屋架时，屋架下弦预应力孔道的留设可采用钢管抽芯成型。,主要构件柱、吊车梁和屋架的就位、吊装,屋架属大型预制构件，其预制位置由安装施工方案决定，特别与吊机的就位和吊装行走路线和停机位置有关。,8 结构安装工程,将预制的预应力混凝土薄板吊装到预制梁之间。,预制混凝土单层工业厂房安装施工工艺流程,屋架间端部竖向连系桁架,预制屋架时，屋架下弦预应力孔道的留设可采用钢管抽芯成型。,预制框架柱的吊装。,1/26/2026,第20页，共30页。,预制框架柱和预制框架梁的现浇节点钢筋构造。,1/26/2026,第21页，共30页。,绑扎预制薄板板面的钢筋，浇筑叠合板的板面混凝土，形成叠合楼面结构。,1/26/2026,第22页，共30页。,施工完成预制混凝土柱、梁和薄板构件，现浇叠合楼板的装配式框架结构。,1/26/2026,第23页，共30页。,采用长线台座生产的粮仓屋盖先张法预应力混凝土拱板。,1/26/2026,第24页，共30页。,采用双机台吊21m跨度的预制预应力混凝土拱板。,1/26/2026,第25页，共30页。,吊车梁一般在吊装位置附近预制，直立预制。,将预制的预应力混凝土薄板吊装到预制梁之间。,运至施工现场的预制预应力混凝土薄板。,屋架属大型预制构件，其预制位置由安装施工方案决定，特别与吊机的就位和吊装行走路线和停机位置有关。,吊车梁一般在吊装位置附近预制，直立预制。,东南大学土木工程施工研究所,预制混凝土构件单层工业厂房吊装时，一般先吊装预制柱，可同步吊装吊车梁。,一般屋架也采用平卧叠层浇筑预制。,南京奥体中心体育场工程采用600t履带吊吊装跨度为360m钢大拱的节段。,屋架属大型预制构件，其预制位置由安装施工方案决定，特别与吊机的就位和吊装行走路线和停机位置有关。,一般屋架也采用平卧叠层浇筑预制。,广州外语外贸大学的体育场钢屋盖工程中高度为45m重48t的张力撑钢桅杆采用了250t履带吊主吊，50t汽车吊溜尾辅吊的方法吊装。,主要构件柱、吊车梁和屋架的就位、吊装,屋架的就位可采用纵向就位和斜向就位，这与屋架吊装方案有关。,工地施工的塔吊倒塌事故多发，应引起重视。,采用桅杆（也称扒杆）吊装大跨轻钢厂房的钢梁。,1/26/2026,第26页，共30页。,广州外语外贸大学的体育场钢屋盖工程中高度为45m重48t的张力撑钢桅杆采用了250t履带吊主吊，50t汽车吊溜尾辅吊的方法吊装。,1/26/2026,第27页，共30页。,南京奥体中心体育场工程采用600t履带吊吊装跨度为360m钢大拱的节段。,1/26/2026,第28页，共30页。,工地施工的塔吊倒塌事故多发，应引起重视。图为在南京一大学城工地浇筑混凝土过程中发生了塔吊倒塌，造成延误工期和经济损失。,1/26/2026,第29页，共30页。,1/26/2026,第30页，共30页。,
