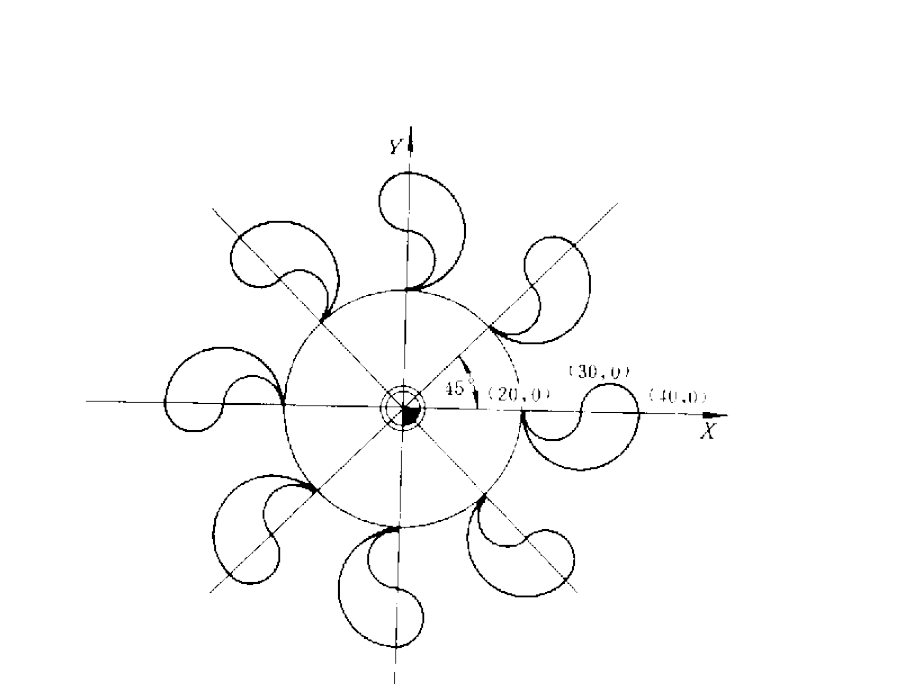

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,数控铣削编程与加工,项目十三 坐标系旋转编程,旋转变换指令包括,G68,和,G69,。,G68,为坐标旋转功能指令，,G69,为取消坐标旋转功能指令。应用旋转变换指令时要指定坐标平面，系统默认值为,G17,，即在,XY,平面上。,格式：,G68 X_Y_R_,；,G69,；,其中：,X_Y_,为用于指定图形旋转中心坐标；,R,为旋转角度，单位为度,(),，其取值范围为,0P360.000,逆时针方向为角度方向的正向,不足,1,的角度以小数点表示,如,1054,用,10.9,度表示。其他平面内旋转变换指令格式相同，只要把坐标轴作相应的变更就可以了。,坐标系旋转编程说明,:,1.,在坐标系旋转取消指令,(G69),以后的第一个移动指令必须用绝对值指定,.,如果采用增量值指令,则不执行正确的移动,.,2.CNC,数据处理的顺序是,:,程序镜像,-,比例缩放,-,坐标系旋转,-,刀具半径补偿,C,方式,.,所以在指定这些指令时,应按顺序指定,取消时,按相反顺序,.,如果坐标系旋转指令前有比例缩放指令,则在比例缩放过程中不缩放旋转角度,.,3.,在坐标系旋转方式中,不能指定返回参考点的,G,代码,(G27-G30),也不能指定坐标系的,G,代码,(G52-59,G92).,若一定要指令这些,G,代码,应在取消坐标系旋转功能后指定,.,
